アン漏れ防止機能付き MCCB従来のモールドケース回路ブレーカー機能と残留電流保護を 1 つの調整されたソリューションで組み合わせています。これにより、商業ビル、産業施設、機器メーカー、電気請負業者にとって、電源回路を過負荷や短絡から保護しながら、潜在的に危険な漏れ電流を検出するという共通の課題に対処できます。
重要なのは、単により多くの機能を備えたブレーカーを選択することではありません。デバイスは、システム電圧、定格電流、短絡条件、極構成、漏れ電流設定、設置環境、および調整要件に適合する必要があります。このガイドでは、この技術がどのように機能するか、どのような問題に対処するか、漏洩保護機能を備えた MCCB を指定する前に購入者が何を確認する必要があるかについて説明します。
目次
1. 漏洩保護機能を備えた MCCB とは何ですか?
一般に MCCB と呼ばれるモールド ケース回路ブレーカーは、過負荷や短絡などの状態から低電圧電気回路を保護するように設計されています。基本的な保護スイッチとは異なり、MCCB は幅広い電流定格と遮断容量にわたって選択できるため、商用および産業用配電システムに適しています。
アン漏れ防止機能付き MCCB従来の保護機能に残留電流検出や漏電検出を加えたものです。異常な漏れ電流が検出され、設定された動作レベルに達すると、保護機構がトリップを開始し、影響を受ける回路を切断します。
この組み合わせは、電気設計者が不必要に複雑なパネル配置を作成せずに複数層の保護を必要とする場合に特に役立ちます。市販製品は、統合された MCCB プラス残留電流ソリューションとして、または互換性のある残留電流モジュールと組み合わせた MCCB として入手できます。 IEC 60947-2 には残留電流保護を組み込んだ回路ブレーカーの要件が含まれていますが、メーカーが異なる構成や調整範囲を提供している場合があります。
2. 漏洩保護はどのように機能しますか?
健全な電気回路では、出力導体を流れる電流は、回路を介して戻る電流と適切に一致する必要があります。漏電状態は、電流の一部が、絶縁劣化、接続された機器、通電部分への人の接触など、意図しない経路をたどったときに発生します。
漏れ保護は、この不均衡に関連する残留電流を監視します。測定された残留電流がデバイスに設定された動作しきい値を超えると、保護システムはトリップ信号を MCCB メカニズムに送信します。
製品設計に応じて、漏洩保護により、調整可能な残留動作電流、時間遅延、テスト機能、アラーム表示、またはその他の監視機能が提供される場合があります。市販の MCCB 漏洩保護製品は、感度と遅延の設定が目的のアプリケーションに応じて大きく異なる可能性があることを実証しています。
これが過負荷保護と異なるのはなぜですか?
過負荷保護と漏れ保護は、さまざまな問題に対応します。接続されている負荷が多すぎるか、機器が意図した容量を超えて動作しているため、過負荷回路では過剰な電流が流れる可能性があります。ただし、漏れ故障は、意図した導電経路から漏れる電流に関係します。
したがって、単に過負荷保護機能を強化するだけでは、適切な漏電保護が自動的に提供されるわけではありません。配電システムを設計するときは、2 つの機能を別々に考慮する必要があります。
3. どのような電気的問題に対処できますか?
工場、商業ビル、インフラプロジェクトで使用される電気機器は、厳しい条件下で長期間稼働することがあります。湿気、ほこり、絶縁劣化、機械的損傷、設置ミス、機器の劣化などはすべて、異常な電流経路の原因となる可能性があります。
損傷した絶縁体または劣化した絶縁体は、従来の短絡のように動作しない可能性のある意図しない電流経路を作成する可能性があります。
残留電流保護は、回路の迅速な切断を必要とする漏れ状態の検出に役立ちます。
保護機能を組み合わせることで、複数の独立したコンポーネントを使用する場合に比べて構成を簡素化できます。
実際の保護レベルは、完全な電気システム、デバイスの構成、設置条件によって異なります。したがって、漏電保護機能を備えた MCCB は、あらゆる電気的危険に対する普遍的なソリューションとしてではなく、適切に設計された保護スキームの一部として扱う必要があります。
4. MCCB と漏れ保護を組み合わせる理由は何ですか?
多くの電気プロジェクトにとって、主な魅力は、調整されたデバイス配置内で複数の保護要件に対処できることです。これは、パネルのスペース、設置時間、システム調整が重要な場合に役立ちます。
1. 多彩な保護機能
適切に構成されたデバイスは、同じ保護アーキテクチャ内で過負荷、短絡、残留電流に対する保護を提供できます。これにより、エンジニアは、フィーダまたは配電回路に対して定義された保護戦略を確立することが容易になります。
2. パネル設計の効率化
統合された保護コンポーネントまたは厳密に適合した保護コンポーネントにより、個別のデバイス、配線、および取り付けの手配の必要性が軽減されます。残留電流保護型 MCCB のメーカーは、実際的な利点としてコンパクトな設置とコンポーネント要件の削減を特に強調しています。
3. 調整可能な保護機能
一部の製品は、調整可能な残留電流しきい値と時間遅延を提供します。これにより、アプリケーションごとに 1 つの固定設定に依存するのではなく、保護構成をさまざまな回路に適合させることができます。
4. システム計画の簡素化
過負荷、短絡、漏れの要件を総合的に考慮すると、エンジニアは個々のコンポーネントを個別に選択するのではなく、完全な保護戦略を評価できます。
5. 漏れ防止機能を備えた MCCB はどこで使用されますか?
適切なアプリケーションは、電気設計、地域の要件、製品仕様によって異なります。一般的な応用分野には次のようなものがあります。
- 商業ビル分電盤
- 産業用配電システム
- 工場生産設備
- モーターおよび機械フィーダー
- ワークショップと製造施設
- インフラストラクチャおよびユーティリティの設置
- 漏電監視が必要な電気機器
- パネルスペースが限られている配電システム
- 過負荷、短絡、残留電流の保護を調整する必要があるプロジェクト
MCCB は、その電流定格と遮断能力が小型分岐回路ブレーカの一般的な範囲を超えたアプリケーションをカバーできるため、産業および商業配電で広く使用されています。
6. 購入者は選択前に何を確認する必要がありますか?
定格アンペア数のみに基づいて漏電保護機能を備えた MCCB を選択すると、設置時に問題が発生する可能性があります。購入者は、モデルを確認する前に、メーカーまたは電気技術者に十分なシステム情報を提供する必要があります。
- 定格電流:予想される連続負荷を決定し、完全な回路設計に基づいて適切な電流定格を選択します。
- 動作電圧:システム電圧と製品が目的の AC アプリケーションに適しているかどうかを確認してください。
- 極数:システムに 3P、4P、またはその他の構成が必要かどうかを確認します。
- 短絡能力:利用可能な予想故障電流を確認し、ブレーカーの遮断定格が適切であることを確認してください。
- 漏れ感度:意図した保護戦略に必要な残留動作電流を決定します。
- 時間遅延:上流または下流のデバイスとの連携に、瞬時の動作が必要か、それとも時間遅れの応答が必要かを検討します。
- 設置条件：周囲温度、筐体、湿度、高度、その他の関連する環境要因を確認します。
- 規格と認証:対象市場で必要な規格と承認を確認します。
7. 主要パラメータの説明
さまざまな MCCB 漏れ防止製品を比較する場合、以下のパラメータが特に重要です。
| パラメータ | なぜそれが重要なのか | 購入者が確認すべきこと |
|---|---|---|
| 定格電流 (インチ) | 指定された条件下で回路ブレーカーが流すように設計された電流レベルを定義します。 | ブレーカーを回路負荷および導体の設計に合わせてください。 |
| 定格電圧(Ue) | アプリケーションの電気動作電圧を定義します。 | システム電圧との適合性を確認してください。 |
| 遮断容量 | 指定された試験条件下でブレーカーが安全に遮断できる故障電流を示します。 | 製品の定格と利用可能な短絡電流を比較してください。 |
| 漏れ電流設定 | 漏電保護が動作する残留電流レベルを決定します。 | 必要な感度と調整範囲を確認してください。 |
| 時間遅延 | 漏洩保護を他の保護装置と調整するのに役立ちます。 | 必要な応答が即時か遅延かを確認します。 |
| 極数 | どの導体を切り替えて保護するかを決定します。 | 3P、4P、またはその他の必要な構成を確認します。 |
| 規格 | 製品のパフォーマンスとテストのためのフレームワークを提供します。 | 該当する IEC、地域およびプロジェクトの要件を確認します。 |
たとえば、残留電流保護機能を備えた現在の市販製品は、定格電流、極構成、動作電圧、遮断容量のさまざまな組み合わせを提供している場合があります。これらの仕様は、製品カテゴリーのみから推測するのではなく、常に実際の製品データシートと照合して確認する必要があります。
8. 漏れ保護機能を備えた MCCB と個別の保護デバイスの比較
統合された保護構成と個別の保護構成の両方が技術的に適切である可能性があります。より良い構成は、プロジェクトの電気アーキテクチャ、スペース要件、調整戦略、および調達の好みによって異なります。
| 考慮 | 漏れ防止機能付きMCCB | 個別の保護措置 |
|---|---|---|
| パネルレイアウト | コンパクトな配置が可能です。 | 追加の取り付けスペースが必要になる場合があります。 |
| 配線 | 個別の保護コンポーネント間の相互接続を減らすことができます。 | 追加の配線と調整が必要になる場合があります。 |
| 保護機能 | 組み合わせた保護配置を中心に設計されています。 | 機能を個別に選択できます。 |
| メンテナンス | 個別のコンポーネントが少ないほど、検査が簡素化される可能性があります。 | 設計に応じて、個々のコンポーネントを個別に交換できます。 |
| カスタマイズ | 利用可能なブレーカーと漏電保護構成によって異なります。 | さまざまなデバイスを組み合わせて柔軟に対応できます。 |
重要な点は、統合が自動的に適合性を意味するわけではないということです。選択した組み合わせは、設置の電気要件を満たしている必要があります。
9. 設置とメンテナンスに関する考慮事項
正しい設置は、正しいブレーカーを選択することと同じくらい重要です。漏電防止機能を備えた適切な設計の MCCB であっても、配線、接地の取り方、設定、設置環境が誤っていると、本来の性能が得られない場合があります。
配線を注意深く確認してください
メーカーの配線図と取り付け手順に従ってください。残留電流検出システムが意図したとおりに動作するには、相導体と中性線（該当する場合）を正しく配置する必要があります。
漏れ設定を確認する
利用可能な最低漏れ電流設定が自動的に適切であるとは考えないでください。設定は、目的の保護機能と回路の電気的特性に対応する必要があります。
選択性を考慮する
大規模な配電システムには複数の保護装置が含まれる場合があります。適切な下流障害によって設備の大部分が不必要に切断されないよう、それらの動作特性を一緒に検討する必要があります。
機能テストの実行
製品がテスト機能を提供する場合、テストは製造元が推奨する手順と設置に適用される要件に従う必要があります。一部の残留電流デバイスは、テスト機能と追加の監視機能を提供します。
10. 上海大達電気有限公司と漏電保護ソリューション

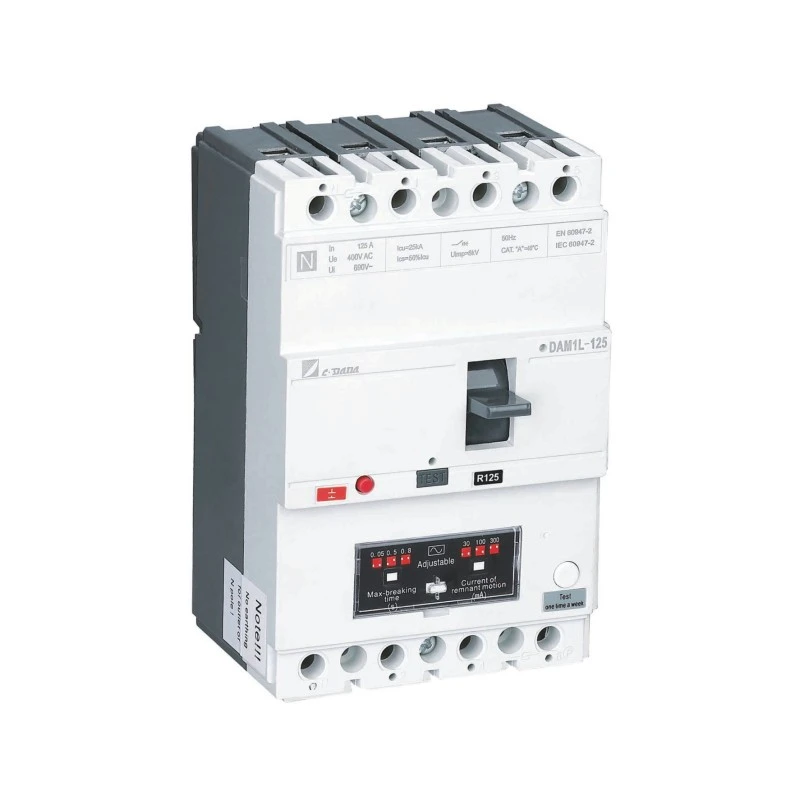

上海大達電気有限公司 は、従来の回路保護と漏電保護が連携して機能する必要がある用途向けに設計された MCCB ソリューションを提供しています。同社の DAM1L シリーズは、残留電流保護機能を統合した MCCB の一例であり、建物の電気システム、工業用地、その他の低電圧配電環境などのアプリケーション向けに設計されています。
製品情報には、4 極構造、広い定格電流範囲、調整可能な漏電保護などの構成が示されています。モデルに応じて、漏れ動作電流を指定された範囲にわたって設定できるため、保護戦略をさまざまなアプリケーションに適合させることができます。
海外のバイヤー、販売業者、パネル製造業者、電気請負業者にとって、最も有用なアプローチは、見積もりを依頼する前にサプライヤーにプロジェクト要件を提供することです。これは、必要な電流定格、極配置、漏れ設定、遮断容量、および認証が意図した構成で利用可能かどうかを判断するのに役立ちます。
お問い合わせに記載する情報
- 必要な定格電流
- システム電圧と周波数
- 極数
- 必要な漏れ電流感度
- 必要な時間遅延機能
- 予想される短絡電流または必要な遮断容量
- 設置環境
- 対象市場と認証要件
- 必要数量
- OEM またはカスタマイズされた要件（該当する場合）
これらの詳細を最初に提供すると、技術的なコミュニケーションがより効率的になり、最終的な設置に適合しないブレーカーを選択するリスクを軽減できます。
11. よくある質問
漏電保護は、意図しない電流経路によって引き起こされる残留電流を検出し、設定された動作しきい値に達するとブレーカーのトリップを開始できます。従来の過負荷や短絡保護とは異なる条件に対応します。
いいえ。通常の MCCB は過負荷や短絡保護などの機能を備えていますが、漏電保護構成には残留電流の検出と保護が追加されています。
漏れ保護は、電気的危険を引き起こす可能性のある特定の異常な電流経路を検出するのに役立ちます。ただし、火災予防は完全な電気設備、機器の状態、保護設定、および適用される安全対策によって異なります。
すべてのインストールに適した単一の設定はありません。適切な値は、保護目的、回路特性、機器、および該当する電気要件によって異なります。設定は資格のある担当者が決定する必要があります。
MCCB 構成は通常、従来のサーキットブレーカー保護機能を中心に設計されていますが、正確な保護機能は特定のモデルとトリップユニット構成によって異なります。必ずメーカーの技術文書を確認してください。
IEC 60947-2 は、低電圧回路ブレーカーの重要な規格であり、残留電流保護を組み込んだ回路ブレーカーに関連する要件が含まれています。地域の基準やプロジェクト固有の要件も適用される場合があります。
はい、適切なモデルは、電気定格、保護特性、および環境仕様が設置に一致する場合、産業用配電および機器アプリケーションで使用できます。
必要な電流、電圧、極、遮断容量、漏れ電流設定、遅延要件、設置条件、数量、およびターゲット認定を提供します。これにより、製造元は適切な構成を推奨するのに十分な情報が得られます。
12. 結論
漏電保護機能を備えた MCCB は、従来の過電流保護と残留電流の検出という 2 つの重要な電気保護領域に対応します。これらの機能を調整されたソリューションに組み込むことで、電気の安全性、パネルスペース、システム調整が重要となる配電設計を簡素化できます。
最も重要なステップは、製品名以外にも目を向けることです。定格電流、動作電圧、遮断容量、極構成、漏電感度、遅延時間、設置条件、適用規格はすべて、特定の MCCB がプロジェクトに適しているかどうかに影響します。
商業ビル、産業施設、配電盤、または OEM アプリケーション向けに漏電保護された MCCB を評価する購入者にとって、実際の電気要件から直接作業することは、適切な構成を特定する最も信頼できる方法です。
