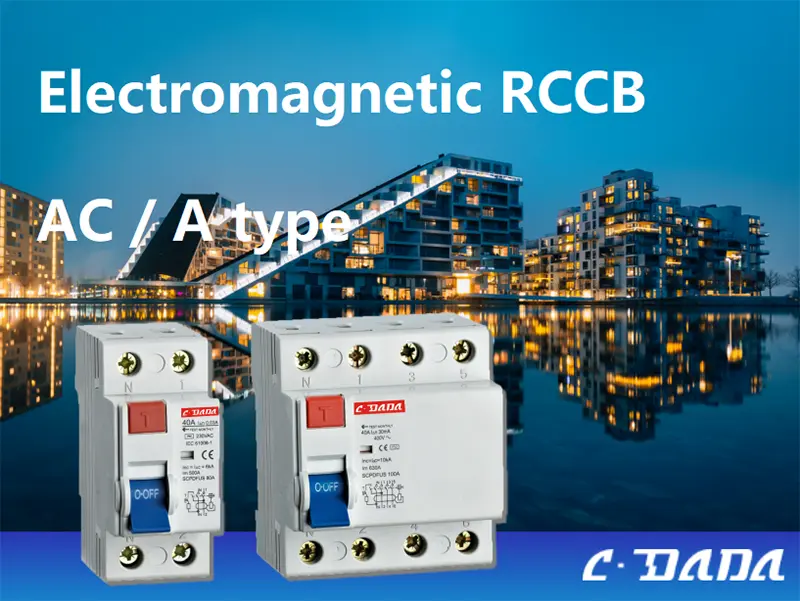

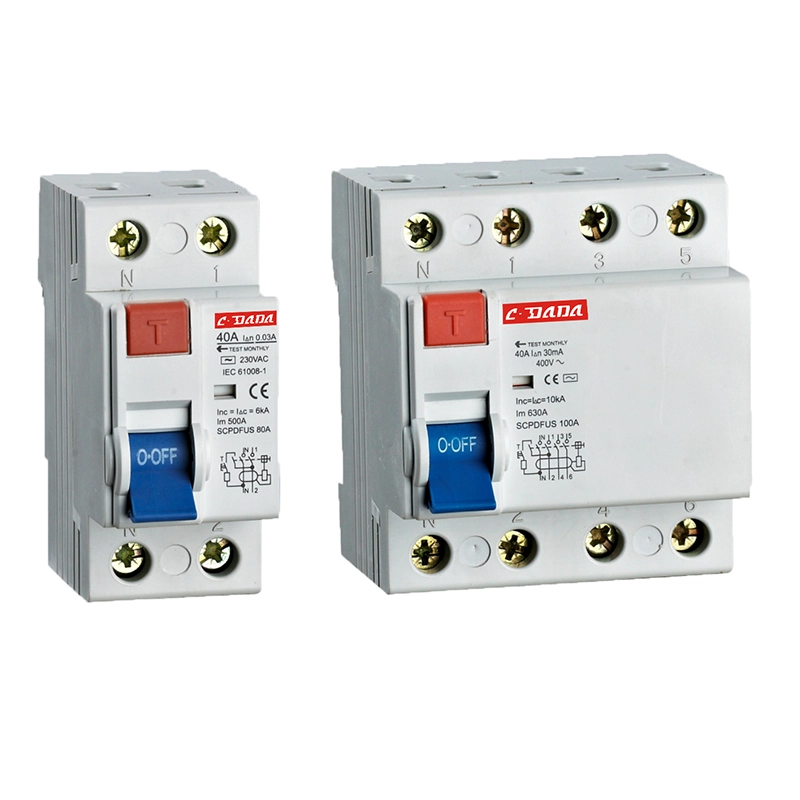

電磁残留電流遮断器

信頼性が外部電源に依存できないミッション クリティカルな安全性の場合は、CDADA 電磁残留電流サーキット ブレーカー (RCCB) を選択してください。 Shanghai DADA Electric CO., LTD によって IEC 61008-1 規格に準拠して設計されたこの純粋な電磁 RCCB は、電子回路や補助電圧なしで動作するため、電力変動、サージ、中性点損失の影響を受けません。

定格電流 16A ～ 100A、感度 10mA、30mA、または 100mA の 2P (1+N) および 4P (3+N) 構成が用意されており、汚染された、高湿度の、または不安定な送電網環境においてフェールセーフ地絡保護を提供します。

6kA の条件付き短絡定格、難燃性の輸入住宅、および接点位置インジケーターを備えた CDADA 電磁 RCCB は、絶対的な機械的信頼性が最も重要である工業現場、地方のインフラ、および輸出用パネルで信頼されています。

主な仕様

タイプ: 電磁 RCCB (電子機器なし、補助電源不要)

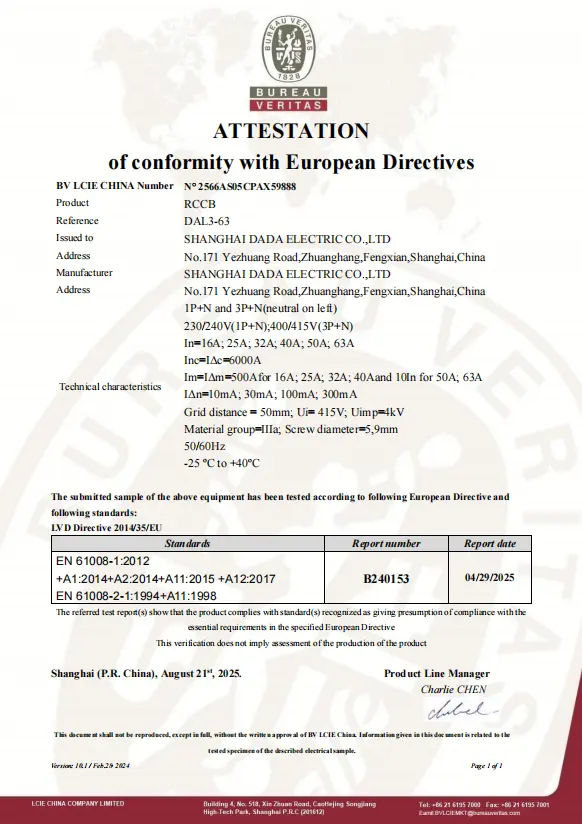

規格: IEC 61008-1

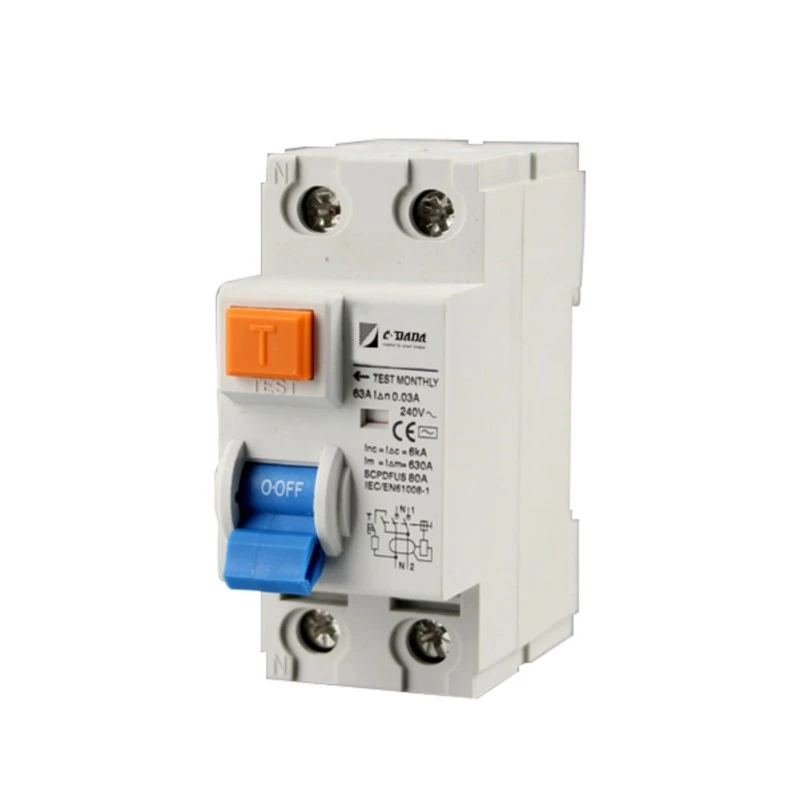

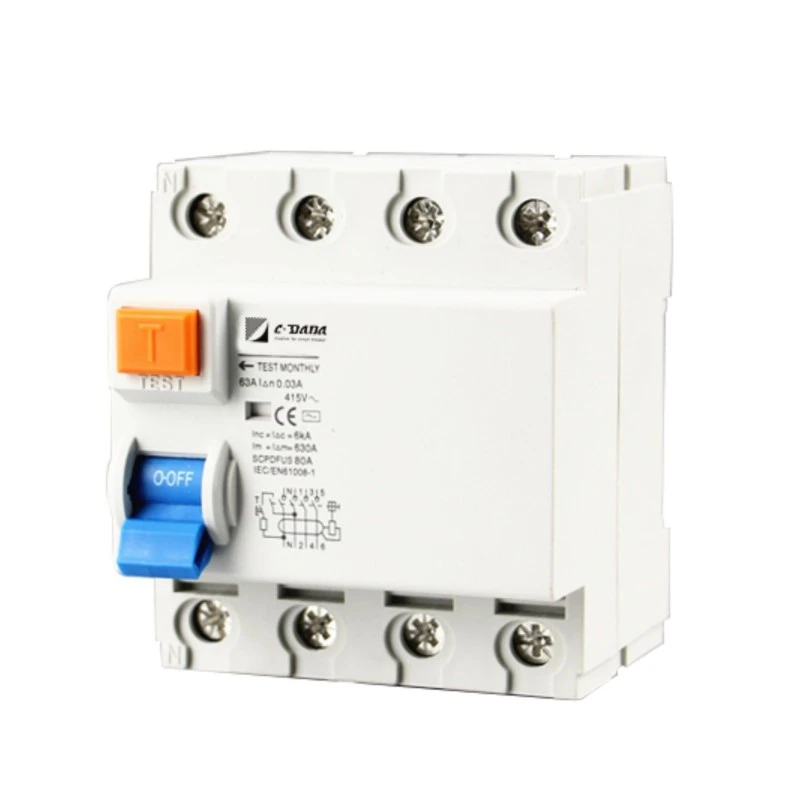

極数：2P（1+N）または4P（3+N）

定格電流 (インチ): 16A、25A、32A、40A、63A、80A、100A

定格電圧:

2P：AC240V

4P：AC240/415V

感度（I△n）：10mA、30mA、100mA

非トリップ電流: 0.5 × I△n

I△nでのトリップ時間: ≤ 0.1秒

開閉容量 (I₄m):

500A (インチ ≤ 40A)

630A (インチ≧63A)

条件付き短絡電流 (増加): 6kA

インパルス耐電圧(Uimp):6000V

保護等級: IP20

取り付け: 35mm DIN レール、幅 45mm

端子: ピンタイプ、最大 35mm² のケーブルに対応

ハウジング: 難燃性、耐熱性、耐衝撃性の輸入プラスチック

動作温度: 汚染された/過酷な環境に適しています

視覚的インジケータ: コンタクタ状態インジケータ (オン/オフ状態を表示)

トリップ機構: 純粋な電磁リリース – 電源に電圧がかかっていなくても機能します。

CDADA 電磁 RCCB を選ぶ理由?

★ 電源電圧依存性ゼロ

電子 RCCB とは異なり、電磁残留電流回路ブレーカーは補助電源を必要としません。中性点が壊れたり、電圧が低下したり、停電したりした場合でも、確実にトリップします。

★ 過酷な条件下でも比類のない信頼性を発揮

特別な端子設計と高品質の素材により、ほこりの多い、湿気の多い、または腐食性の環境でも安定した性能が保証され、農場、トンネル、屋外キャビネットに最適です。

★本質的にフェイルセーフ設計

半導体を使用しない = 経年劣化、ソフトウェアの不具合、EMI 感度がありません。まさに機械磁気物理学であり、数十年にわたって証明されています。

★ 世界標準への準拠

IEC 61008-1 に完全準拠しており、堅牢でメンテナンス不要の保護を必要とする国際プロジェクトに適しています。

★明確な運用フィードバック

内蔵の接触位置インジケータにより、安全監査とメンテナンスに不可欠な瞬時の視覚的確認が可能です。

★ 顧客の機密性を尊重しながら、当社は主要プロジェクトや地元市場に供給する世界中の多数の販売代理店や OEM パートナーにサービスを提供しています。

★ 当社の営業チームとエンジニアリング チームは、すべての技術的な問い合わせに 24 時間以内に対応するよう努めています。

代表的な用途

地方の電化: 送電網が不安定または弱い地域

産業プラント: 高 EMI 環境 (溶接機、モーター)

トンネルと鉱山: 湿気が多く、汚染された状況

バックアップ システム: 中立的な整合性が保証できない場合

輸出パネル: 純粋な電磁信頼性を要求する市場向け (アフリカ、中東、東南アジアの一部など)

よくある質問 (FAQ)

Q1: タイプ A とタイプ AC RCD の違いは何ですか? A1:

● タイプ AC: 滑らかな正弦波 AC 漏洩 (ヒーターの故障など) のみを検出します。

● タイプ A: AC + 脈動 DC 漏電を検出します (携帯電話の充電器、LED ドライバー、洗濯機などから)。 → タイプ A は、電子負荷を備えた最新の設備に必要です。 CDADA は両方のタイプを提供します。アプリケーションのニーズを確認してください。

Q2: 電子 RCCB と電磁 RCCB の違いは何ですか?

特徴	電子RCCB	電磁RCCB
必要な電力	はい (線間電圧が必要)	いいえ – 0V で動作します
中立的な依存関係	ニュートラルが壊れると失敗	ニュートラルなしでも動作します
EMI感度	モーター/VFDの近くで誤トリップする可能性があります	EMIに対する耐性
料金	より低い	やや高め
使用事例	安定した都市送電網	過酷なシステム、田舎のシステム、または重要なシステム

Q3: この電磁 RCCB は 30mA の個人保護をサポートしていますか?

A3: はい。10mA、30mA、100mA でご利用いただけます。 30mA バージョンは、人命を救う衝撃保護に関する IEC 要件を満たしています。

Q4: TT 接地システムでも使用できますか?

A4: もちろんです。実際、電磁 RCCB は、安定した中立基準に依存しないため、TT システムでは好まれます。安定した中立基準は、TT セットアップでは存在しないか、高インピーダンスになる可能性があります。

Q5: 電磁残留電流遮断器に CDADA を選ぶ理由は何ですか?

A5: CDADA は以下を提供します:

● 真の IEC 61008-1 準拠の電磁設計

● 隠された電子機器はなく、純粋な磁気動作

●安全性を考慮したハイグレード難燃性ハウジング

● 汚染環境における実証済みの信頼性

● OEM サポート: 一括価格設定、認証ドキュメント、高速サンプリング
