小型サーキットブレーカー DPN 6KA が最新の電気保護にとって重要なのはなぜですか?

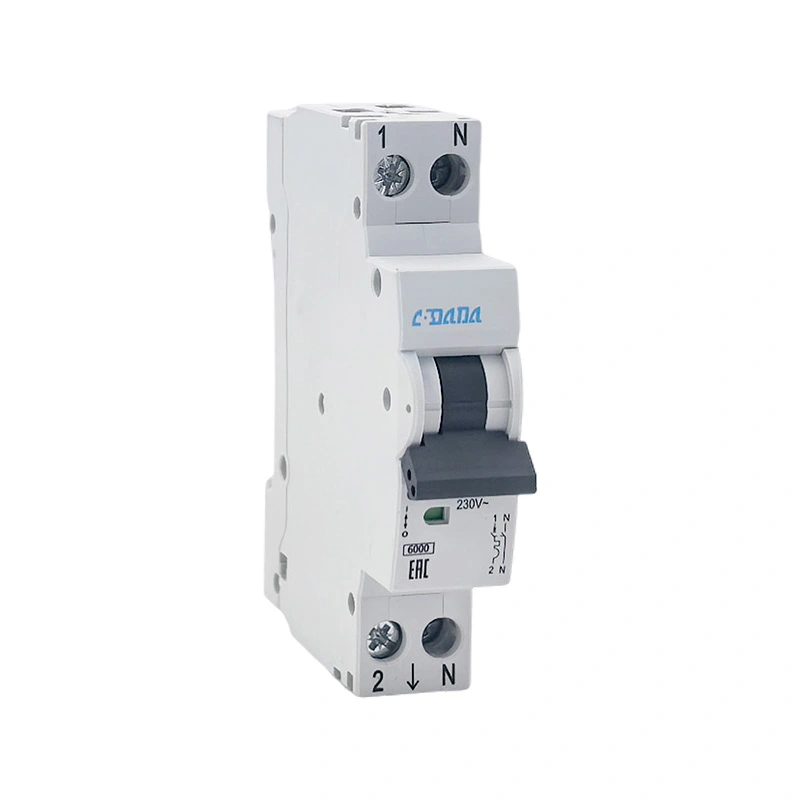

A ミニチュアサーキットブレーカ DPN 6KAは、コンパクトな寸法と実用的な設置を組み合わせながら、過負荷や短絡に対する信頼性の高い保護を提供するように設計されています。 DPN 構成は一般に 1P+N 構成と関連付けられますが、6KA は適用される規格および指定されたテスト条件下での 6 kA 定格短絡遮断容量を指します。このガイドでは、ミニチュアサーキットブレーカー DPN 6KA の意味、仕組み、遮断容量が重要な理由、どこで使用できるか、正しく選択して設置する方法、回路保護装置を調達する際に購入者が考慮すべきことについて説明します。

ミニチュアサーキットブレーカー DPN 6KA とは何を意味しますか?

一般に MCB と略されるミニチュアサーキットブレーカーは、異常な状態が発生したときに電流を遮断するために使用される自動保護スイッチングデバイスです。通常、動作後に交換する必要がある従来のヒューズとは異なり、MCB は通常、障害が調査され、回路が安全であるとみなされた後にリセットできます。

用語DPNコンパクトを説明するためによく使用されます1P+N構成このデバイスでは、相導体に保護が組み込まれていると同時に、中性線も切り替えられます。正確な内部配置、およびニュートラルが保護されるかスイッチのみが使用されるかは、特定の製品設計によって異なります。したがって、購入者は略語だけを解釈するのではなく、メーカーの技術文書を確認する必要があります。

の6KAマーキング、通常は次のように書かれます6kAは、関連する規格、試験条件、電圧、製品仕様のもとでの定格短絡遮断容量が 6 kA であることを示します。実際には、ブレーカーが指定された条件下で安全に遮断できるように設計されている、予想される短絡電流のレベルを示します。

このコンパクトな構成と定義された短絡遮断機能の組み合わせにより、ミニチュアサーキットブレーカ DPN 6KA は、パネルスペースと信頼性の高い回路保護の両方が重要となる多くの低電圧配電アプリケーションに役立ちます。

DPN 6KA サーキットブレーカーはどのように機能しますか?

一般的な小型回路ブレーカーは、熱保護原理と磁気保護原理を使用しています。熱メカニズムは持続的な過電流に応答しますが、磁気メカニズムは短絡などの大電流障害状態に迅速に応答することを目的としています。

• 過負荷保護:電流が十分な期間にわたって回路の通常の動作レベルを超えると、熱メカニズムによりブレーカーがトリップする可能性があります。
• 短絡保護:高い故障電流により磁気トリップ機構が作動し、回路が急速に遮断される可能性があります。
• 手動切り替え：製品がその機能用に設計されている場合、操作ハンドルを使用すると、通常動作中に回路をオンまたはオフに切り替えることができます。
• 誤った隔離：DPN 配置では、デバイスの指定されたスイッチング設計に従って、相導体と中性線を切断できます。
• コンパクトな配布:狭いフォームファクタにより、電気パネルが限られた DIN レールスペース内により多くの回路を収容できるようになります。

ブレーカーの目的は単に電気を止めることだけではありません。通常動作中は信頼性を維持しながら、設計された条件内で異常電流を遮断する必要があります。したがって、上流および下流の保護装置と正しく調整することが重要です。

このため、物理的なサイズや公称電流のみに基づいてブレーカーを選択すると、問題が発生する可能性があります。完全な電気仕様は、設置前に常に確認する必要があります。

6KA 遮断容量が重要なのはなぜですか?

遮断容量は、小型サーキットブレーカーを購入する際に理解する必要がある最も重要な仕様の 1 つです。 6 kA 定格とは、ブレーカーの定格短絡容量が 6 kA であることを意味します。6,000アンペア指定された試験条件下で。

これはそうなりますないブレーカーの定格電流は別の仕様です。たとえば、ブレーカーは、6 kA の短絡遮断容量を備えながら、照明やソケット回路に適した定格電流を備えている場合があります。

新しく設置する場合は、資格のある電気専門家が設置箇所で予想される短絡電流を評価する必要があります。選択したブレーカーは、設置に適した遮断容量を備え、該当する地域の要件に準拠している必要があります。

主なメリットは何ですか?

適切に指定された DPN 6KA 小型回路ブレーカーは、コンパクトな配電システムにおけるいくつかの一般的な課題に対処できます。

もう 1 つの実際的な利点は、回路構成が容易なことです。単一の保護装置が多すぎる負荷に対応できるようにする代わりに、適切に計画された分電盤により、電気負荷を個別の回路に分割できます。これにより、トラブルシューティングが容易になり、影響を受ける回路への障害の影響を制限することができます。

どこでよく使われますか?

DPN 6KA ブレーカーは、電気定格と認証要件が設置に適合している限り、幅広い低電圧配電アプリケーション向けに検討できます。

• 住宅用分電盤
• アパートおよびビルの電気システム
• 照明回路
• ソケットおよび汎用回路
• 小規模商業ビル
• オフィスや商業施設
• 制御盤および機器配電回路
• 軽工業用電気設備
• 電気キャビネット内の補助回路

これらは、設置者が回路保護と利用可能な取り付けスペースのバランスをとる必要があるコンパクトな配電機器で特に役立ちます。ただし、製品名だけで用途の適合性を判断することはできません。

特定のモデルを選択する前に、負荷のタイプ、導体サイズ、設置方法、周囲温度、障害レベル、電圧システム、接地配置、および地域の電気規制をすべて考慮する必要があります。

購入者は選択前に何を確認する必要がありますか?

購入時の最大の間違いの 1 つは、定格電流または 6 kA マークのみに基づいてブレーカーを選択することです。仕様をより完全にレビューすることで、互換性の問題、インストールの遅延、不必要な交換コストを削減できます。

1. 定格電流:単に利用可能な最大の定格を選択するのではなく、回路設計と予想される負荷に従って選択してください。
2. 定格電圧:ブレーカーが電力システムの電圧と周波数に適していることを確認してください。
3. ポール構成:必要な配置が 1P+N であるかどうかを確認し、どの導体が保護され、切り替えられるかを理解します。
4. 遮断容量:6kA 定格が、設置場所で予想される故障電流に対して適切であることを確認します。
5. トリップ曲線:負荷と突入動作に基づいて必要なトリップ特性を確認してください。
6. 規格と認証:対象市場に適用される関連するテストレポート、宣言、および認証文書をリクエストします。
7. 端末の互換性:導体のサイズ範囲、端子構造、締め付け要件、および接続のアクセスしやすさを確認してください。
8. DIN レールの互換性:物理的寸法が目的の分散エンクロージャに適合していることを確認します。
9. 動作環境：温度、湿度、高度、塵埃、振動、その他の環境条件を考慮してください。
10. サプライヤーの一貫性:繰り返し注文が必要なプロジェクトの場合は、生産能力と品質管理手順を確認します。

販売代理店にとって、もう 1 つの重要な考慮事項は製品の一貫性です。ブレーカーが 1 回の出荷では仕様を満たしていても、その後のバッチでは大きく異なる場合、在庫とプロジェクトのリスクが生じる可能性があります。したがって、購入者は、品質管理手順、検査基準、梱包、ラベル表示、および再注文の要件について事前にサプライヤーと話し合う必要があります。

インストール中に考慮すべきことは何ですか?

電気的設置は、資格のある専門家が、製造元の指示および適用される電気規定に従って行う必要があります。正しく指定された DPN 6KA ブレーカーであっても、正しく取り付けられていない場合は、パフォーマンスが低下する可能性があります。

• 配電機器の作業を行う前に、設備の電源を切ってください。
• 接続する前に回路電圧と配線配置を確認してください。
• ブレーカーを適切な DIN レールまたは取り付けシステムにしっかりと取り付けます。
• メーカー指定のサイズ範囲内の導体を使用してください。
• 端子の締付トルクは規定に従ってください。
• 導体の配線をきちんと保ち、端子に不必要な機械的ストレスを与えないようにしてください。
• 製品の配線図に従って、相と中性点の接続を確認してください。
• エンクロージャに適切な間隔、換気、および保護が提供されていることを確認してください。
• 完成した回路に通電する前に、適切な電気テストを実行してください。

端子接続は特に注意が必要です。電気接続が緩んでいると抵抗と熱が発生する可能性があり、導体が不適切に準備されていると接続の機械的安定性が損なわれる可能性があります。したがって、取り付けは、メーカーが指定した導体の準備とトルク要件に従う必要があります。

適切な回路設計の代わりにブレーカーを使用しないでください。保護装置は、導体、負荷、上流保護、接地、その他の安全コンポーネントを含む完全な電気システムの一部として機能します。

DPN 6KA は従来の MCB 構成とどう違うのですか?

この比較は、1 つの構成が普遍的に優れていることを意味するものではありません。適切な設計は、電気システム、地域の規制、利用可能なパネル スペース、必要な絶縁配置、および他の保護装置との調整によって異なります。

どうすればパフォーマンスを維持できるのでしょうか?

小型サーキットブレーカーは通常、限られた定期メンテナンスを必要としますが、それでも周囲の電気システムを定期的に検査する必要があります。頻繁に起こる原因不明のトリップは決して無視してはなりません。

• 端子に過熱、変色、損傷の兆候がないかどうかを検査します。
• 定期的な電気メンテナンス中に接続に緩みがないか確認してください。
• 配電盤の筐体を清潔に保ち、過度のほこりや湿気がないようにしてください。
• 繰り返されるトリップを監視し、根本的な原因を調査します。
• 機械的損傷または異常な動作動作を示しているブレーカーを交換します。
• ブレーカーが落ちた理由を特定せずに、ブレーカーを繰り返しリセットしないでください。

ブレーカーが繰り返しトリップする場合は、過負荷、短絡、絶縁の問題、機器の故障、ブレーカーの選択の誤り、または設備内の別の問題を示している可能性があります。資格のある担当者は、回路を通常の動作に戻す前に問題を診断する必要があります。

パネルのラベルを正確に維持するのにも役立ちます。回路を明確に識別することで、特に商業ビルや大型の電気キャビネットにおいて、将来の検査とメンテナンスをより効率的に行うことができます。

信頼できるメーカーに何を期待すべきですか?

卸売販売、電気プロジェクト、OEM アプリケーション、またはパネル アセンブリのためにミニチュア サーキット ブレーカ DPN 6KA 製品を調達する場合、製品の品質は購入決定の一部にすぎません。一貫した文書化、生産管理、コミュニケーション、アフターサポートも、プロジェクトの成功に重要な影響を与える可能性があります。

上海大達電気有限公司は、電気保護製品および関連するサーキットブレーカーソリューションを求める顧客にとって潜在的なサプライヤーソースです。メーカーを評価する場合、購入者は一括注文する前に製品データシートと該当するコンプライアンス文書を要求し、正確なモデル構成を明確にし、製造要件と検査要件を確認する必要があります。

輸入業者や流通業者にとって、コミュニケーションは特に重要です。購入を確定する前に、正確な製品モデル、電気仕様、数量、梱包方法、ラベル表示、配送要件、検査手順、および文書を確立することが役立ちます。これは、購入者、メーカー、最終顧客間の誤解を減らすのに役立ちます。

よくある質問

1. 小型サーキットブレーカーの 6KA は何を意味しますか?

6KA は、一般的に 6 kA と書かれ、指定されたテスト条件下での定格短絡遮断容量が 6,000 アンペアであることを示します。ブレーカーの通常の動作電流ではありません。

2. サーキットブレーカーにおける DPN は何を意味しますか?

DPN は通常、1P+N 構成に関連付けられます。正確な保護機能とスイッチング機能はメーカーの設計によって異なるため、設置前に製品データシートを確認する必要があります。

3. 6 kA ブレーカーはあらゆる電気設備に適していますか?

いいえ。遮断容量は、設置場所で予想される短絡電流に適したものでなければなりません。定格電圧、電流、トリップ特性、設置条件、および適用される規制も考慮する必要があります。

4. 6 kA とは、ブレーカーが 6,000 A を連続的に流すことができることを意味しますか?

いいえ。6 kA という値は、連続電流容量ではなく、短絡遮断能力に関係します。定格電流は別途仕様となります。

5. DPN 6KA ブレーカーは住宅用分電盤で使用できますか?

製品の電気定格、構成、寸法、認証、および設置要件が回路および地域の規制と一致する場合、特定の住宅用途に適している可能性があります。

6. 見積もりを依頼する際にはどのような情報を提供すればよいですか?

必要な定格電流、定格電圧、極構成、トリップ特性、遮断容量、数量、対象市場、適用される規格、パッケージング要件、および OEM またはラベル要件を提供します。これは、サプライヤーが要件をより効率的に評価するのに役立ちます。

7. 小型サーキットブレーカーが繰り返しトリップするのはなぜですか?

トリップが繰り返される場合は、過負荷、短絡、機器の故障、配線の問題、不適切なブレーカーの選択、またはその他の電気的故障が原因で発生する可能性があります。ブレーカーを繰り返しリセットするのではなく、資格のある担当者が原因を特定する必要があります。

8. DPN は 2 極サーキットブレーカーと同じですか?

必ずしもそうとは限りません。 DPN デバイスには位相および中性スイッチングが含まれる場合がありますが、その内部保護およびスイッチング構成は従来の 2 極保護デバイスとは異なる場合があります。必ずメーカーの配線図と技術仕様を確認してください。

9. 定格電流と遮断容量の違いは何ですか?

定格電流は、指定された条件下での通常動作中にブレーカーが流れるように設計された電流に関連します。遮断容量は、指定された短絡電流を安全に遮断する能力に関係します。

10. DPN 6KA ブレーカーを注文する際に最も重要な仕様は何ですか?

すべてのインストールに適用される単一の仕様はありません。定格電流、電圧、極構成、トリップ特性、遮断容量、適用規格、外形寸法、設置条件などを合わせてご確認ください。

ミニチュアサーキットブレーカー DPN 6KA ソリューションについてはお問い合わせください

適切な回路ブレーカーを選択することは、最終的には保護性能を電気設備の実際の要件に適合させることになります。ミニチュアサーキットブレーカ DPN 6KA は、正しく指定され設置されている場合、コンパクトな構成、過負荷保護、短絡遮断機能、便利な回路管理の実用的な組み合わせを提供します。

調達している場合ミニチュアサーキットブレーカ DPN 6KA分電盤、電気プロジェクト、OEM アプリケーション、または卸売供給用の製品、上海大達電気有限公司製品情報を提供し、技術要件について話し合うことができます。お問い合わせ必要な電流定格、電圧、数量、アプリケーション、およびターゲット市場を考慮して、適切なソリューションを検討します。 仕様、サンプル、大量注文、プロジェクト要件については、Shanghai DaD Electric Co., Ltd. にお問い合わせください。
