過電流保護機能を備えた残留電流遮断器の実践ガイド

RCBOとは何ですか?

アンRCBO— 過電流保護機能付き残留電流サーキットブレーカー — は、過負荷保護、短絡保護、残留電流 (漏れ) 検出を単一の成形ユニットに組み合わせた低電圧保護デバイスです。コンパクトなハウジング内では、熱磁気トリップ機構が過負荷と短絡を処理し、ゼロシーケンス変流器が活線と中性線に流れる電流を継続的に比較します。この差が定格残留電流 (IΔn) を超えると、デバイスはミリ秒以内にトリップし、漏れ電流が人に危害を与えたり火災を引き起こす前に電源を遮断します。

RCBO を選択する場合: 過電流保護と人的漏電保護の両方が必要な最終サブ回路 - 屋外コンセント、家電回路、ガレージ、地下室、バスルーム、その他の湿気の多い場所、または簡単にアクセスできる場所。

DABL-63 は RCBO クラスに属し、1 つのデバイス、3 つの保護を備えており、単相家庭用最終回路にとって最もスペースとコスト効率の高い選択肢です。

適切な RCBO を選択するにはどうすればよいですか?

1. 定格電流 (In): 電気製品の突入電流に対するヘッドルームを備えた、回路の連続負荷に一致します (例: 40A は標準的な家庭用電気製品回路をカバーします)。

2. 遮断容量 (Icn): 設置箇所で予想される短絡電流より大きくなければなりません。 6kA は、一般的な住宅および軽商用の障害レベルをカバーします。

3. 極: コンパクトな DIN レール取り付けによる単相最終回路用の 1P+N。

4. トリップ特性: 一般家庭および電化製品の負荷に対する C カーブ (5 ～ 10× In)。敏感な電子機器の B カーブ。モーター始動用のDカーブ。

5. 規格と認証: IEC/EN 61009-1 への準拠と CE マーキングは、国際プロジェクトのベースラインです。

6. 用途: 屋外コンセント、電化製品回路、ガレージ/地下室の照明では、一般的な屋内回路よりも高い感度が必要な場合があります。

明確に仕様化された RCBO がどのようなものであるか

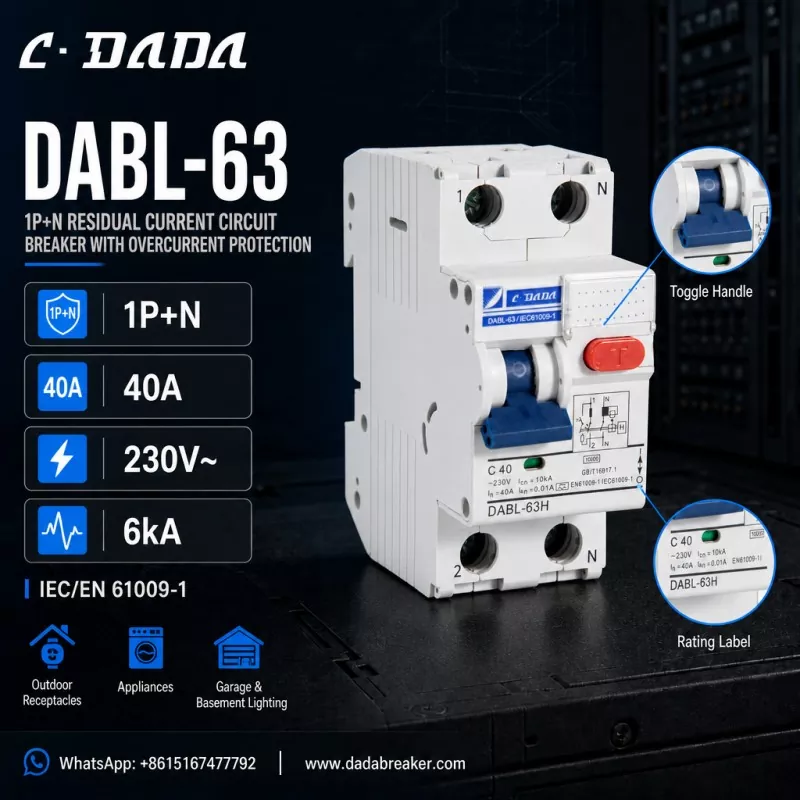

これを具体的にするには、次の DABL-63 を考慮してください。C・DADA電気、過電流保護機能を備えた 1P+N 残留電流サーキット ブレーカー。このクラスのデバイスで何を探すべきかを示しています。1P+N 構成

● ライブ極スイッチおよびニュートラル追従、標準 DIN レール分電盤向けコンパクト 定格電流 40A (In)

●Cカーブトリップ付(C40) 定格電圧230V～

●遮断容量6kA(Icn)

● IΔn = 0.01A (10mA) 高感度残留電流保護

●IEC/EN 61009-1準拠

● 定期的な機能チェック用の赤い T テストボタン、1/2/N とマークされた端子、ハウジングに印刷された定格ラベルと回路図

● 屋外コンセント、家電製品、ガレージや地下室の照明用に構築

この仕様の背後にあるロジック

10mA の高感度漏電保護機能を備えた 40A、1P+N フレームは、住宅用最終回路の大部分をカバーします。40A は一般的な家電製品やソケット回路の負荷に適合し、1P+N は混雑した配電盤に合わせてデバイスをコンパクトに保ち、10mA の感度は、IEC ガイダンスが要求する場所 (屋外、湿気の多い場所、子供の周囲など) に正確に個人保護層を提供します。

よくある質問

Q: RCBO とは何ですか?

A: RCBO (過電流保護機能付き残留電流回路ブレーカー) は、過負荷保護、短絡保護、残留電流 (漏れ) 保護を 1 つのユニットに組み合わせたリセット テーブル低電圧保護デバイスで、最終回路では通常最大 63A です。

Q: RCBO と MCB の違いは何ですか?

A: MCB は過負荷と短絡保護のみを提供します。 RCBO は上部に残留電流 (漏れ) 検出を追加し、漏れ電流が IΔn を超えると回路を切断し、人を保護し、電気火災を防ぎます。

Q: IΔn = 10mA とは何を意味しますか?

A： IΔnは定格残留動作電流です。 10mA は高感度定格です。漏れ電流が 10mA に達するとデバイスがトリップし、30mA の汎用定格よりも迅速に個人保護を提供します。

Q: DABL-63 RCBO とは何ですか?

A: DABL-63 は、C・DADA Electric の過電流保護機能を備えた 1P+N 残留電流サーキット ブレーカーです。40A、C カーブ、230V~、6kA 遮断容量および 10mA 高感度漏電保護機能を備え、IEC/EN 61009-1 に準拠しており、屋外コンセント、家庭用電化製品、ガレージ/地下室の照明に使用されます。
