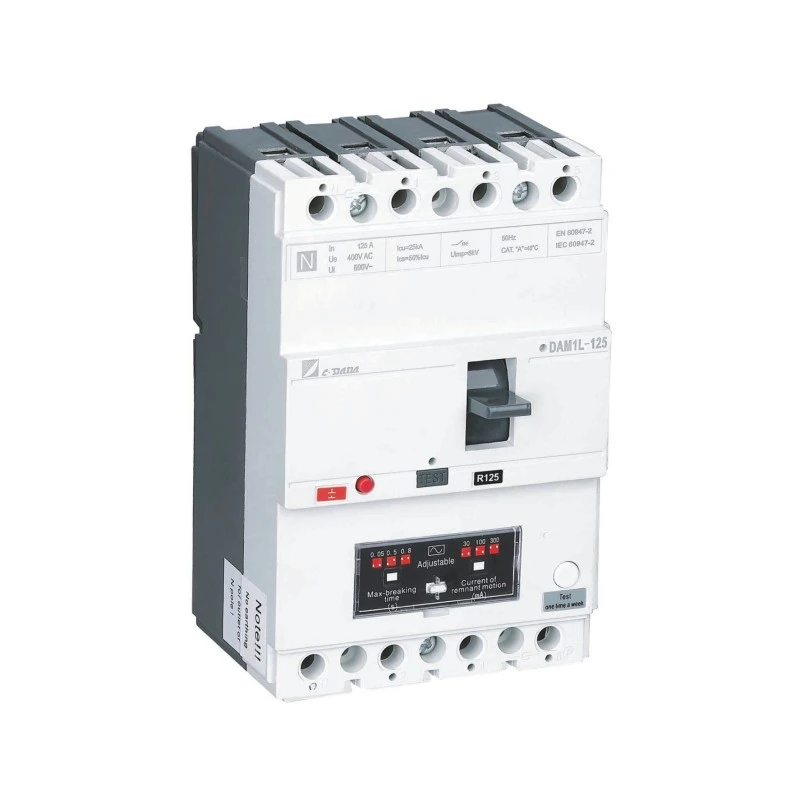

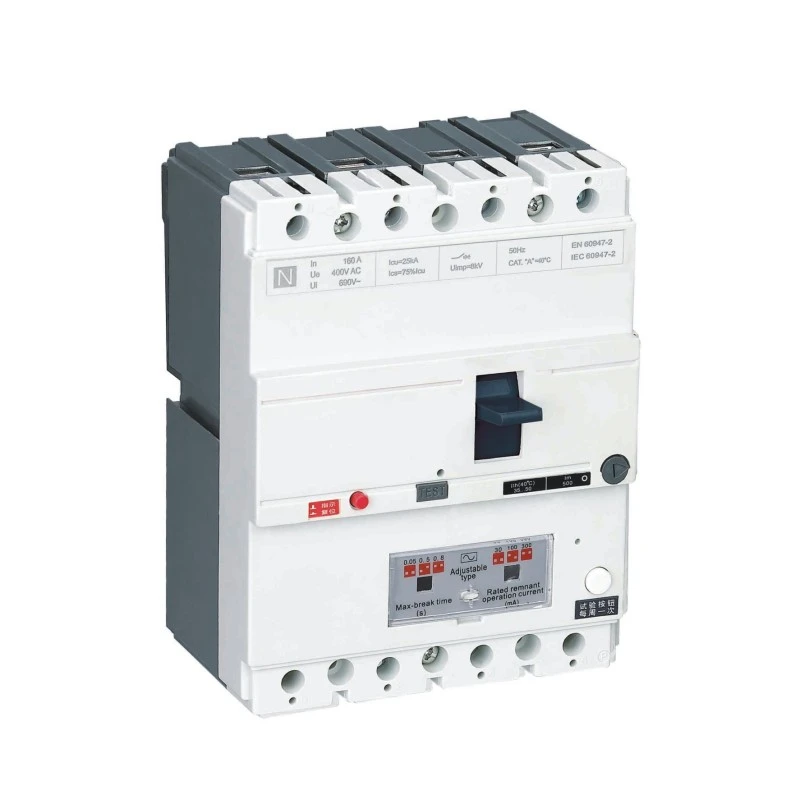

漏れ防止機能付きMCCB

漏電保護機能を備えた CDADA DAM1L シリーズ MCCB は、残留電流 (RCD/ELCB) 機能を内蔵した一体型モールドケース回路ブレーカーで、過負荷や短絡保護を超えた電気的安全性を強化します。専門メーカー Shanghai DADA Electric CO., LTD によって国際規格に合わせて設計されたこの漏電 MCCB 4P は、高性能の配電と人命と火災を救う地絡検出を組み合わせています。

定格は 400V/415V で 10A ～ 500A で、調整可能な残留動作電流 (30mA ～ 1000mA) とオプションの時間遅延を提供し、個人の安全 (≤30mA) または火災予防 (100mA ～ 500mA+) に合わせた保護を実現します。多相電源のエレクトロニクスにより、1 つの相に障害が発生したり、電圧が 50 V に低下したりしても動作を継続し、トンネル、高層ビル、交通ハブ、産業プラントなどの重要なインフラストラクチャで比類のない信頼性を確保します。

主な仕様

型式：DAM1Lシリーズ 漏電MCCB（CBR型MCCB）

極: 4P (標準; ご要望に応じて 3P も利用可能)

定格電流 (インチ): 10A – 500A

定格電圧：AC400V/415V、50Hz

絶縁電圧 (Ui): 400V (≤160A)、690V (>250A)

残留電流設定(I△n)：30mA、100mA、300mA、500mA、1000mA

調整機能：I△nとトリップ時間の現場調整（即時または遅延）

遮断容量の種類:

Bタイプ:ベーシック(Inm < 100A)

Sタイプ：スタンダード

Hタイプ：高遮断（>160A）

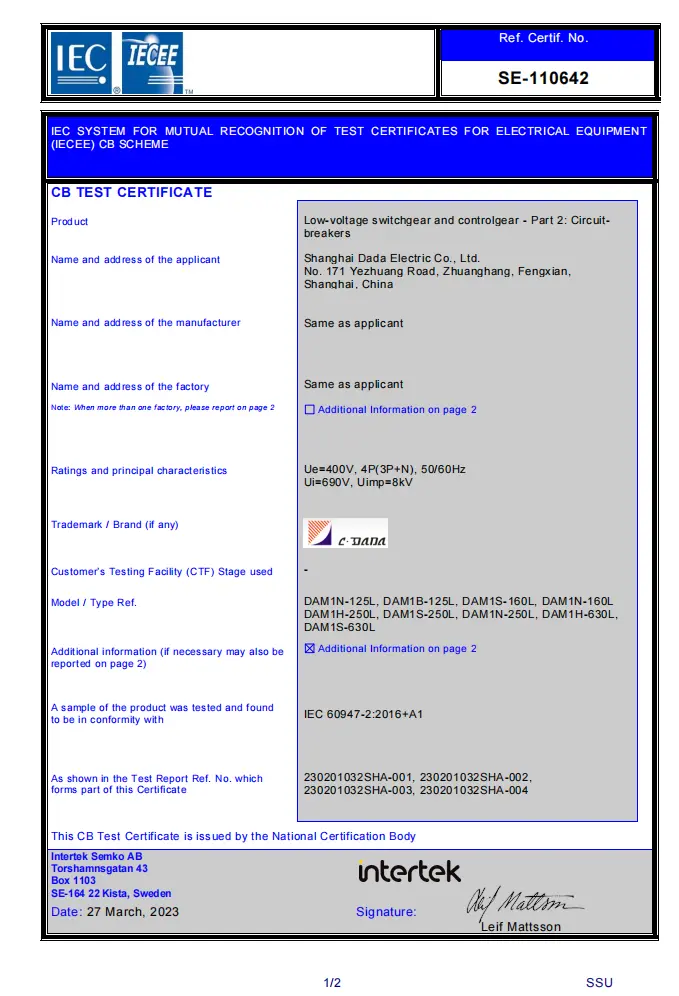

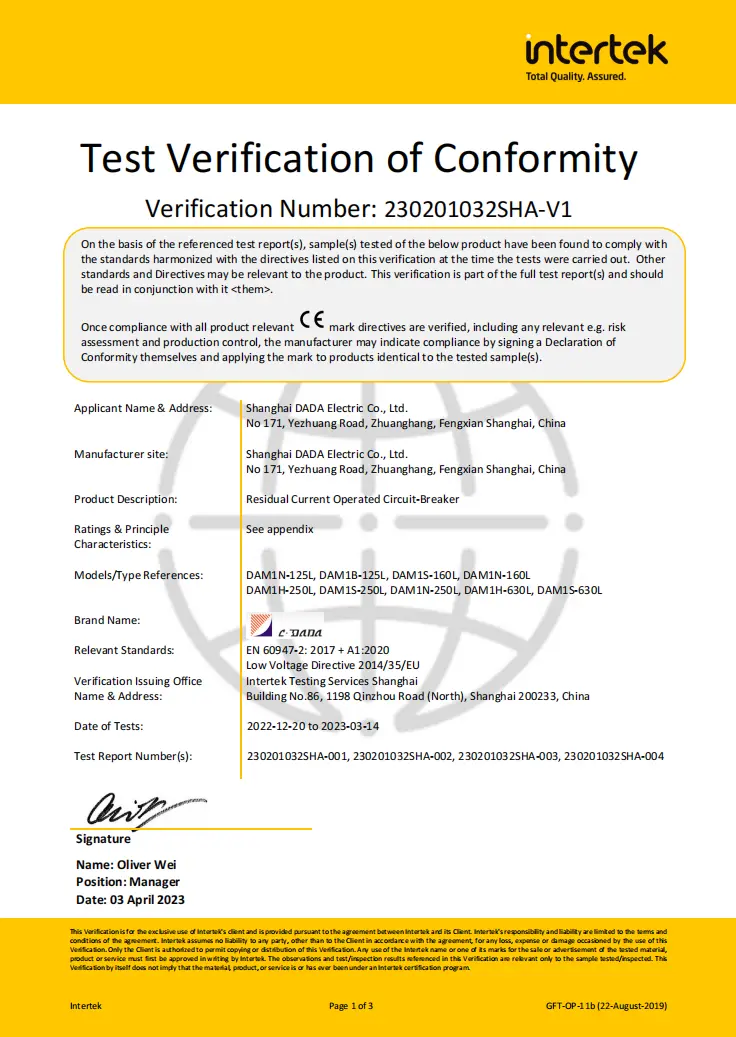

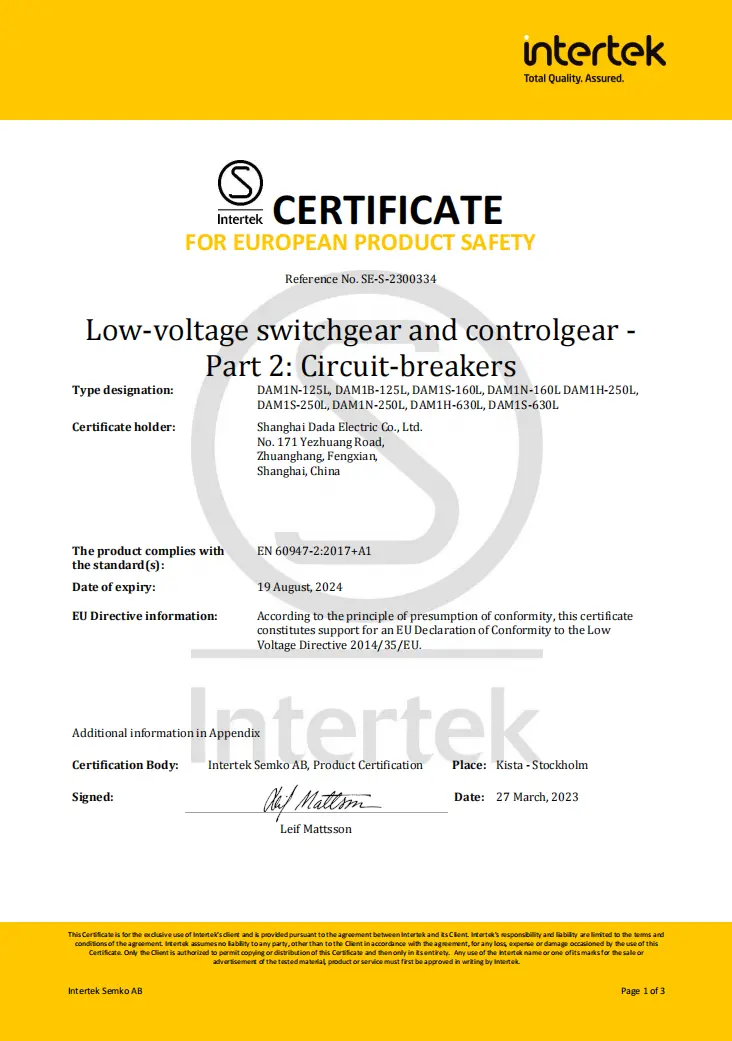

認証: CE、CB、SEMKO

主な特徴:

★多相電源RCD回路 → 50Vまで動作

★ メイン接点とアーク接点を分離

★プッシュトリップテストボタン

★ 調整可能な磁気設定 (0.8 ～ 1.0×インチ)

★強力なEMI/RFI干渉防止機能

★ 豊富なアクセサリ範囲: シャントトリップ、補助/警報接点、回転ハンドル

技術データシート

漏電遮断器(ELCB)

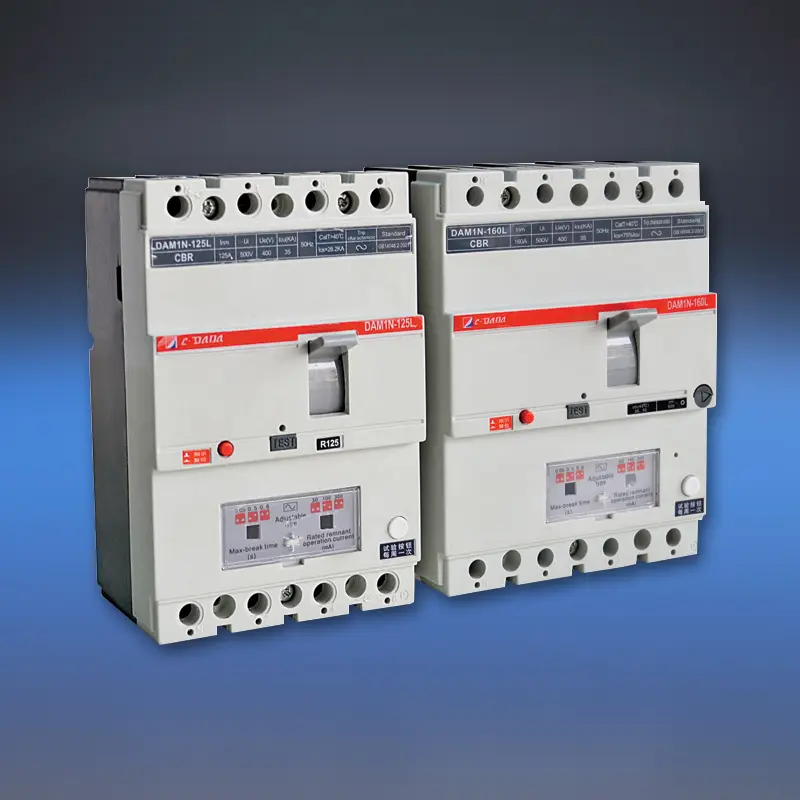

モデル			DAM1-125L			DAM1-160L
遮断容量コード			B	N	S	B	N	S
フレームサイズの定格電流 - Inm (A)			125A			160A
定格入力電流(40、50、55℃) (A)			10 - 12、5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A
ウイ(V)			690V			690V
うえ(V)			400V			400/415V
極数			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(ピーク)/cosф(KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
残留電流閾値(mA)			100-300-500			100-300-500
遅延時間(ミリ秒)			50-500-800			50-500-800
ウインプ(V)			10000			8000
誘電特性 (V)			2500			3000
イオン化距離 (mm)			≤30/0			≤30/0
持久力	合計サイクル数		8000			8000
	電気的寿命		1000			1000
	機械的寿命		7000			7000
カテゴリー (EN 60947-2/IEC 60947-2)	主回路		A/0			A/0
	補助回路		AC-15			AC-15
不足電圧解除			√			√
シャントリリース			√			√
補助接点			√			√
警報接点			√			√
補助接点と警報接点			√			√
ハンドル操作機構			√			√
電気操作機構			√			√
端子カバー			√			√
相分離器			√			√
	幅(mm)	3P	-			-
		4P	101			120
	長さ(mm)	3P	-			-
		4P	155			120
	ふーむ）	3P	-			-
		4P	70			70
重さ	固定版 3P/4P		-			-
	プラグインバージョン 3P/4P		-			-
	引き出し版 3P/4P		-			-

漏れ保護機能を備えた CDADA MCCB を選択する理由?

★真の統合安全性

アドオン RCD モジュールとは異なり、DAM1L には工場出荷時に校正された漏れ保護が組み込まれており、完璧な調整が保証され、互換性の問題が排除されます。

★ RCD回路用多相電源

初期の RCD は、1 つの相が失われると機能しませんでした。 CDADA の設計では、すべての相を使用して保護電子機器に電力を供給するため、欠相や深刻な不足電圧が発生した場合でも機能し続けます。

★ 1 台のデバイスで二重の保護目標を実現

◆ 30mA: 個人の衝撃保護に関する IEC 要件を満たしています。

◆ 100mA～1000mA: 小規模で持続的な地絡による絶縁劣化火災を防止します。

★ 実際の状況に合わせて現場で調整可能

安全性を維持しながら、湿った環境（洗車場、農場など）での迷惑なつまずきを回避するために、感度と遅延時間を微調整します。

★ 産業グレードの信頼性

高い遮断容量 (H タイプ)、堅牢なアーク分離、IP20+ 端子保護により、過酷な商業および産業環境に適しています。

★ グローバルなコンプライアンス、ローカルな価値

ヨーロッパ (CE/CB)、北欧諸国 (SEMKO) で認定されており、輸出プロジェクトに最適で、信頼できる中国メーカーによる競争力のある価格が提供されます。

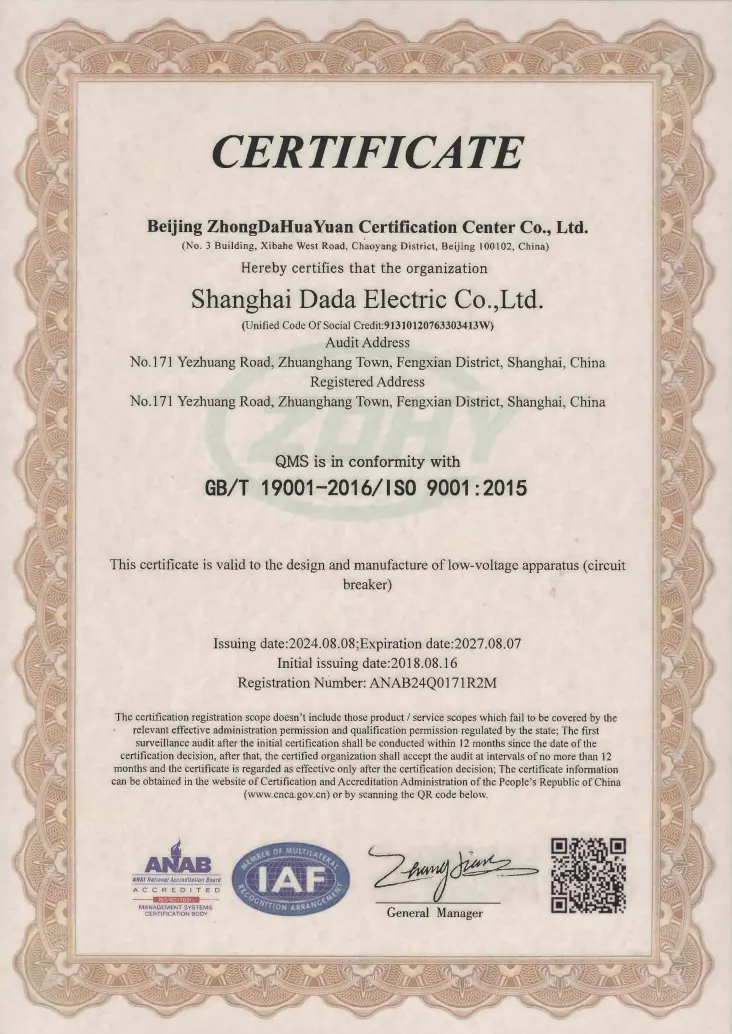

★当社の製造工場はISO9001:2015品質マネジメントシステムの認証を取得しています。

代表的な用途

高層住宅: 主な収入源または床パネル (火災リスク軽減のため 300mA)

トンネルと地下鉄: フェールセーフな漏水検出が必要な重要インフラ

病院と学校: 濡れた場所 (研究室、トイレ) での 30mA の保護

産業プラント: 地絡監視機能付きモーターフィーダー

建設現場: 人員保護付きの仮設配電

よくある質問

Q1: 標準 MCCB と漏れ保護付き MCCB の違いは何ですか?

A1: 標準 MCCB は過負荷と短絡のみを保護します。 DAM1L は、残留電流 (漏電) 検出を追加します。つまり、電流がアースに漏洩 (人体や絶縁体の損傷など) した場合にトリップし、感電や火災を防止します。

Q2: 100A MCCB RCD を個人保護に使用できますか?

A2: 30mAに設定した場合のみ。定格電流 (100A) は負荷容量を定義します。残りの設定 (I△n) は安全機能を定義します。衝撃保護のため、In に関係なく、I△n は ≤30mA でなければなりません。

Q3: RCD 回路にはなぜ多相電源が必要ですか?

A3: 1 相のみで電力が供給されている場合、単相故障により漏電保護が無効になります。 CDADA の多相設計により、安全性の継続にとって重要な欠相時や低電圧 (最低 50V) 時でも RCD がアクティブのままであることが保証されます。

Q4: 4P リーク MCCB は TT または TN-S システムに適していますか?

A4: はい。TT、TN-S、および IT システム向けに設計されています。 4P 設計は、すべての位相と中性点を遮断します。これは、上流で中性点が確実に接地されていない TT システムにとって不可欠です。

Q5: モジュラー RCD + MCCB の組み合わせではなく CDADA を選択する理由は何ですか?

A5: CDADA DAM1L は以下を提供します:

● 設置面積が小さい (統合型 vs 2 つのデバイス)

● 保証された調整 (不一致のリスクなし)

● コスト削減と配線の複雑さの軽減

●高信頼性（一体密閉ユニット）

● 固定感度 RCD では現場での調整は不可能
