配線用遮断器の実践ガイド

MCCBとは何ですか?

MCCB —配線用遮断器— is a low-voltage protective device that automatically disconnects a circuit when it detects overload or short-circuit conditions. Unlike a fuse, it can be reset and reused after a trip.成形ケース内では、熱磁気トリップ機構が 2 つの仕事を処理します。熱素子は持続的な過負荷に反応し、磁気素子は短絡障害に瞬時に反応します。 The result is protection that matches the way real electrical loads behave.

MCCB を選択する場合: 主受電線、三相配電盤、大型モーター回路、または予想される短絡電流が MCB が遮断できる電流を超える任意の箇所。

MCB で十分な場合: 負荷が適度で障害レベルが低い最終サブ回路、つまり住宅用基板、照明、ソケット回路。

適切な MCCB を選択する方法

定格電流 (In)

1. — 連続負荷に一致させ、モーターの始動電流に対して余裕を持たせます。

遮断容量(Icu/Ics)

2. — 設置箇所で予想される短絡電流より大きくなければなりません。障害レベルが高くなるほど、必要な ICU も高くなります。

極

3. — 三相システムの場合は 3P、中性線も切断する必要がある場合は 4P。

定格電圧

4. — システムに対する定格動作電圧 (Ue)、絶縁電圧 (Ui)、およびインパルス耐性 (Uimp) を確認します。

規格と認証

5. — IEC/EN 60947-2 への準拠と CE マーキングは、国際プロジェクトのベースラインです。

応用

6. — モーター保護、配電、産業用設備では、異なるフレーム定格とトリップ特性が必要になる場合があります。

明確に仕様化された 250A MCCB は次のようになります。

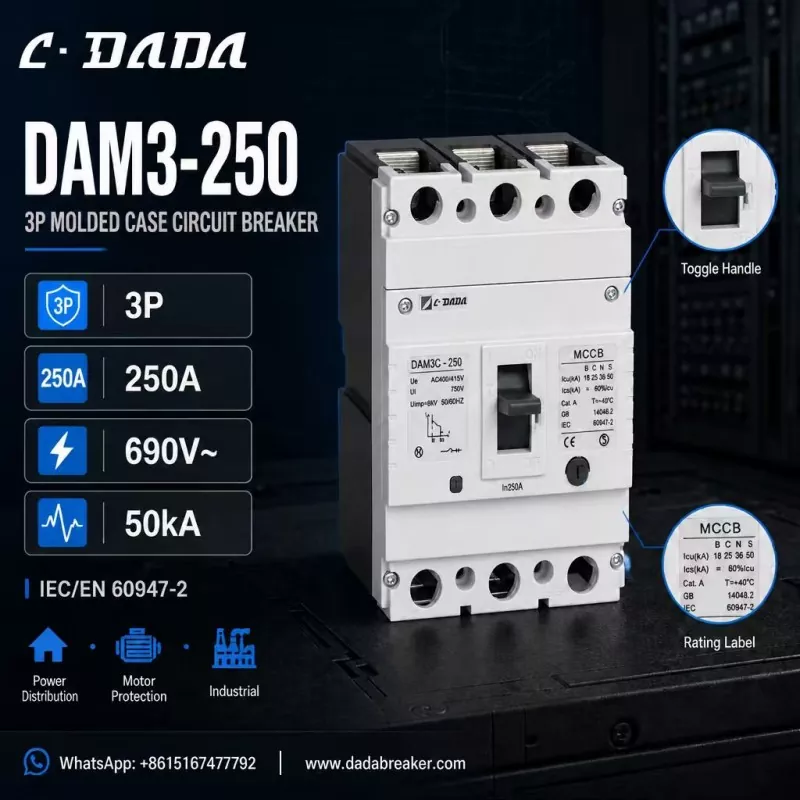

これを具体的にするには、C・DADA Electric の DAM3-250 を検討してください。これは、このクラスのデバイスで何を探すべきかを示す 250A 3 極 MCCB です。

3P構成

● 定格電流 250A (In) で、三相分電盤に適しています。

定格電圧:

●690V〜。 UE AC400/415V、Ui 750V、Uimp 8kV

遮断容量最大50kA

● — B / C / N / S バリアント全体で 18 / 25 / 36 / 50 kA の Icu なので、設置者はネットワークのさまざまなポイントで障害レベルを一致させることができます

IEC/EN 60947-2 および GB 14048.2 準拠

●CEマーク取得、動作状態が一目瞭然のON/OFFトグルハンドル付き

● 配電、モーター保護、産業用途向けに構築

この仕様の背後にあるロジックは、50kA クラスの遮断容量を備えた 250A、3 極フレームで、主配電盤からモーター フィーダ回路に至るまで、パネル ビルダーおよび請負業者のニーズの大部分をカバーする一方、複数の ICU バリアントにより、実際の障害レベルに応じてコストを適切に調整することができます。

選択の推奨事項

● 障害レベルが低く、最大 125A までの最終回路の場合は、MCB が経済的な選択肢です。

● 主配電、モーター保護、産業用開閉装置の場合は、設置場所の予想短絡電流を超える遮断容量を持つ MCCB を選択してください。

● 疑問がある場合は、遮断容量を 1 クラス上のサイズにします。コストの差はわずかですが、保護マージンは軽度の障害と大規模な停止の差になる可能性があります。

よくある質問

Q：MCCBとは何ですか？

あ：あ配線用遮断器過負荷または短絡時に回路を切断するリセット可能な低電圧保護デバイスで、小型回路ブレーカーよりも高い電流と障害レベル向けに設計されています。

Q: MCCB における Icu とは何を意味しますか?

A: Icu は究極の短絡遮断容量、つまりブレーカーが遮断できる最大故障電流です。 ICS はサービス中断容量であり、繰り返し中断して動作を維持できるレベルです。

Q: MCCB の遮断容量はどのように選択すればよいですか?

A: 設置箇所で予想される短絡電流よりも高い Icu 定格を選択してください。高変圧器容量または長い産業用フィーダを備えた配電盤には、通常、36 ～ 50kA クラスのデバイスが必要です。

Q: DAM3-250 MCCB とは何ですか?

A: DAM3-250 は、C・DADA Electric の 250A 3 極モールド ケース サーキット ブレーカーで、最大 690V の定格、最大 50kA の遮断容量を備え、配電、モーター保護、および産業用途向けです。
