F コンタクタ

Model:LC1-F Series

F コンタクターのリリベールメーカーとサプライヤーをお探しの場合は、40 年以上の経験を持つ中国の CDADA をお選びください。 IEC 60947-4-1 認定、4P/3P、最大 1000A、AC-3/AC-4 定格。最大500kWのモーターを制御します。 CE 承認済み。重工業およびインフラプロジェクトに最適です。

お問い合わせを送信

製品説明

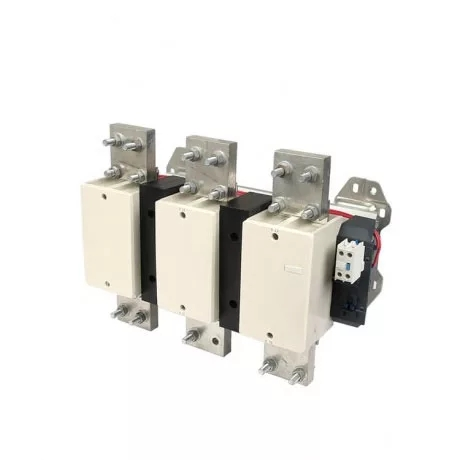

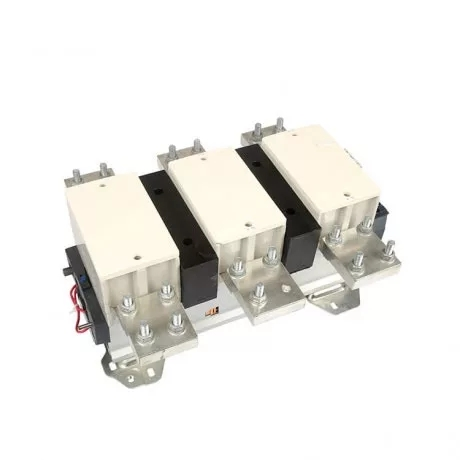

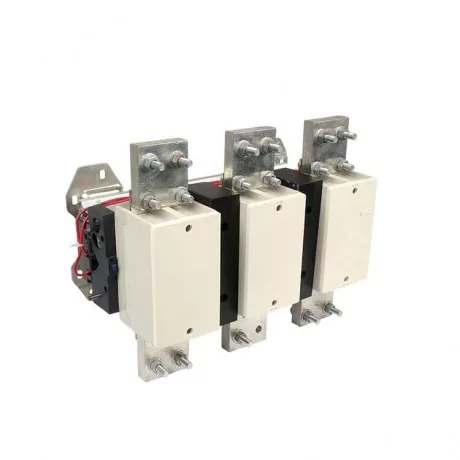

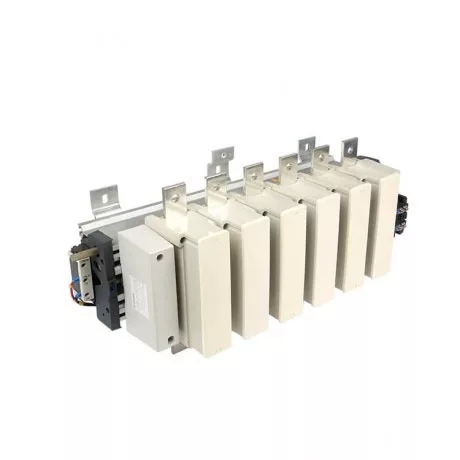

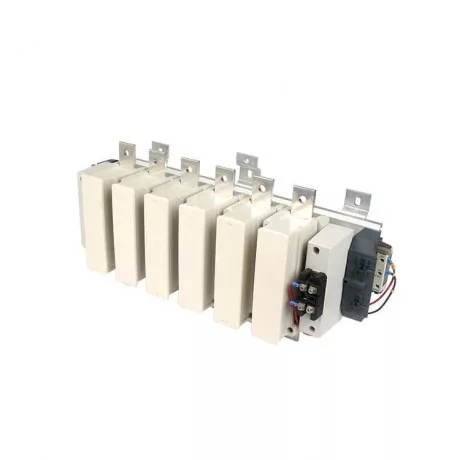

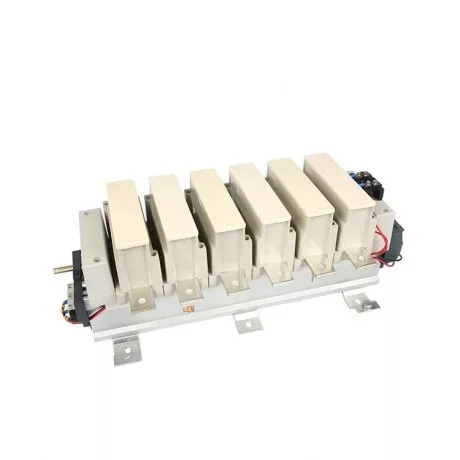

CDADA LC1-F シリーズ F コンタクタは、専門サプライヤーである上海 DADA Electric CO., LTD によって設計された大電流 AC コンタクタで、大規模産業システムの電力需要に応えます。 IEC/EN 60947-4-1 規格に準拠。耐久性の高いモーター制御と電源スイッチング用に設計された LC1-F シリーズは、115A ～ 1000A の定格動作電流をサポートし、最大 500kW (380 ～ 415V、AC-3 デューティ時) または 690V で 670kW の三相かご型モーターを制御します。

3 極または 4 極構成があり、コンプレッサー、大型ポンプ、クラッシャー、HVAC チラー、鉱山機械、水処理プラントに最適です。 AC-3 および AC-4 の稼働率により、標準的なモーターの始動と、プラグやインチングなどの要求の厳しいアプリケーションの両方に対応します。 CE 認証を取得し、690V 絶縁定格を有し、-5°C ～ +40°C の周囲温度で動作可能な CDADA F コンタクタは、標高 2000m までの過酷な環境でも堅牢でメンテナンスが容易な性能を提供します。

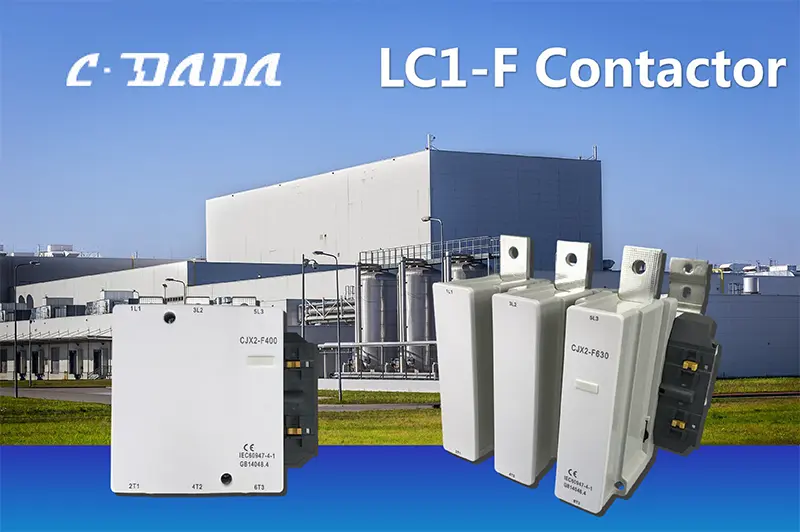

F Contactor

主な仕様

シリーズ: Fコンタクタ

ブランド: CDADA |メーカー: 上海大達電気有限公司

規格: IEC/EN 60947-4-1

認証: CE

極: 3P または 4P (ほとんどのモデルでフィールド選択可能)

定格動作電流 (AC-3): 115A – 1000A

モーターパワーコントロール(AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

利用カテゴリー：AC-3（モーター駆動）、AC-4（プラギング/インチング）

定格絶縁電圧: 690V AC

周囲温度: –5°C ～ +40°C

標高: ≤ 2000m

取り付け: 垂直 ±5°、取り付けカテゴリ III

コイル電圧（AC）：110V、127V、220V、240V、380V、415V、440V、480V、500V、600V

従来の最大加熱電流 (AC-1): 最大 1200A

技術データシート

アイテム	モデル		LC1-F115	LC1-F150	LC1-F185	LC1-F225	LC1-F265	LC1-F330
ポール			3/4	3/4	3/4	3/4	3/4	3/4
従来定格加熱電流（A） AC-1			200	200	275	280	350	360
定格使用電流(A)	380/400V	AC-3 AC-4	115	150	185	225	265	330
	380/400V	AC-3 AC-4	50	65	75	85	100	124
	660/690V	AC-3 AC-4	70	90	108	115	170	190
	660/690V	AC-3 AC-4	25	32	38	40	47	60
定格絶縁電圧（ACV）			690	690	690	690	690	690
制御された三相かご型モーターの電力 (AC-3)	kW	AC380/415V	55	75	90	110	132	160
制御された三相かご型モーターの電力 (AC-3)	kW	AC660/690V	80	100	110	140	160	220
ACコイル(V)			110,127,220,240,380,415,440,480,500,600

アイテム	モデル		LC1-F400	LC1-F500	LC1-F630	LC1-F800	LC1-F780	LC1-F1000
ポール			3/4	3/4	3/4	3/4	3/4	3/4
従来定格加熱電流（A） AC-1			430	580	850	850	1200	1200
定格使用電流(A)	380/400V	AC-3 AC-4	400	500	630	800	780	1000
	380/400V	AC-3 AC-4	150	185	188	195	240	-
	660/690V	AC-3 AC-4	235	290	360	486	-	-
	660/690V	AC-3 AC-4	72	85	170	-	-	-
定格絶縁電圧（ACV）			690	690	690	690	690	690
制御された三相かご型モーターの電力 (AC-3)	kW	AC380/415V	200	250	335	400	400	500
制御された三相かご型モーターの電力 (AC-3)	kW	AC660/690V	280	330	450	475	475	670
ACコイル(V)			110,127,220,240,380,415,440,480,500,600
