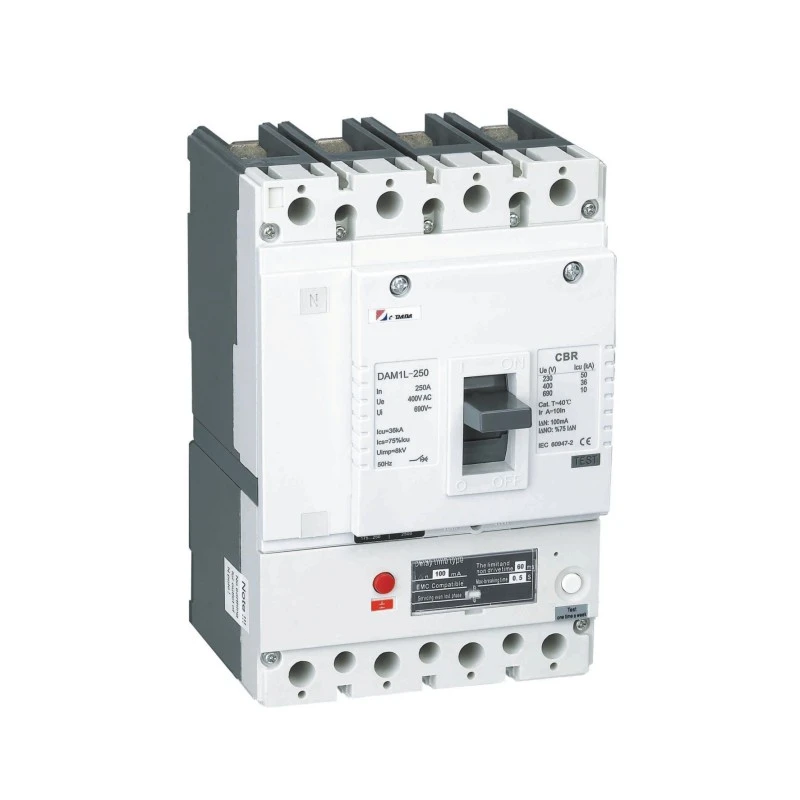

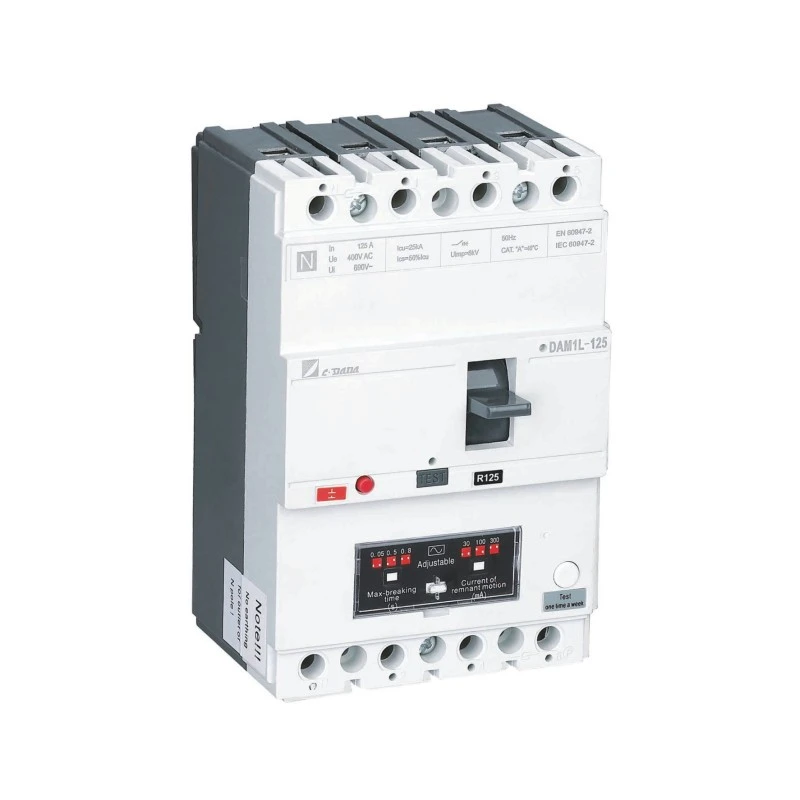

OEM/ODM 漏電遮断器サプライヤー

分類

タイプ

電流範囲

主な特徴

残留電流タイプ

ACタイプ

16A～800A

正弦波AC残留電流のみを検出、汎用アプリケーション

タイプA

16A～800A

AC + 脈動 DC (整流された AC)、最新の電子負荷を検出

感度 (IΔn)

高感度

10mA～30mA

人員保護、医療現場、濡れたエリア

中感度

100mA～300mA

防火用、一般産業用

低感度

500mA～1000mA

高漏洩施設における防火、選択的保護

時間遅延

瞬時

すべての評価

汎用、5×IΔnで40ms未満

セレクティブ(Sタイプ)

100mA～1000mA

遅延トリップ (1×IΔn で 130 ～ 500ms)、上流識別

ポール構成

4極

16A～800A

三相 + 中性点、調整可能な中性点保護 (50 ～ 100%)

取り付け

修理済み

16A～800A

直接バスバー接続、コスト効率が高い

関数

検出原理

技術的パラメータ

過負荷保護(L)

バイメタル熱膨張または電子 RMS センシング

0.8 – 1.0 × 設定時、逆時間曲線、±10% 精度

短絡遅延 (S)

電子タイミングまたは磁気遅延

2-10 × In、0.1s – 0.5s 遅延、選択的調整

瞬間トリップ(I)

磁気ソレノイドまたは電子瞬時

5-20 × In、<20ms 動作、電流制限

漏電(G/Δ)

コアバランス変流器 (CBCT)

10mA – 1000mA IΔn、±10% 感度精度

地絡 (GF)

ベクトル和電流検出

In の 20 ～ 100%、0.1 秒 ～ 1.0 秒の遅延、コアバランス方式

自己監視

内部回路の健全性チェック

CBCTおよびトリップコイルの継続監視、故障警報出力

産業部門

特定の用途

代表的な仕様

データセンター

主配電、UPS バイパス、バスカプラー保護

250A-500A、タイプA、300mA Sタイプ選択、70kA Icu、通信可能

医療施設

病院基幹物流、医療ITシステム、手術室

100A-400A、タイプA、10mA/30mA高感度、絶縁モニタリング

製造工場

モーターコントロールセンター、溶接装置、可変速ドライブ

160A-500A、タイプ B (VFD 用)、300mA、50kA Icu、電子トリップ

商業ビル

高層物流、ショッピングモール、空港

125A-400A、タイプA、100mA/300mA、36kA Icu

石油・ガス / 海洋

海洋プラットフォーム、掘削リグ、船舶用電力システム

250A-500A、タイプ A、500mA、トロピカル処理 (T2)、耐腐食性

ステージ

プロセスの詳細

品質管理のポイント

トロイダルトランス巻線

高透磁率ナノ結晶またはフェライトコア (µr > 10,000)、一次 (スルーパス) および二次 (センシング) 巻線の高精度巻線、真空含浸

コア磁化曲線検証、1×IΔn ±5%での二次電圧、絶縁抵抗>100MΩ

CBCTの統合

全相/中性導体の周囲にトロイダルコアを取り付け、外部磁場に対するシールド、トリップリレー/電子機器への接続

6×In負荷での平衡試験（迷惑トリップなし）、第3高調波に対する耐性

残留電流トリップ機構

高感度極性リレー (5 ～ 50mW トリップ電力) または電子 MOSFET トリガー、メイン トリップ バーへの機械的結合

トリップ電力検証、応答時間 <20ms、温度安定性 -25°C ～ +70°C

モールドケースの製造

BMC 熱硬化性プラスチック (DMC-2) 射出成形、150 ～ 180 °C 硬化、高いトラッキング耐性 >600V

寸法公差 ±0.1mm、絶縁耐力 >15kV/mm、難燃性 UL 94 V-0

メインコンタクトアセンブリ

銀メッキ銅 (AgNi 90/10) コンタクト、CNC 加工アーム、窒素雰囲気中でのろう付け

接触抵抗 <50μΩ、銀の厚さ 8-12μm (XRF)、硬度 HV 100-150

電子トリップユニットプログラミング

マイクロプロセッサベースのLSIG+Δ保護、ファームウェアのアップロード、カーブキャリブレーション、通信プロトコルのセットアップ

電流精度±5%、時間精度±10%、ZSI（Zone Selective Interlocking）検証

最終的な統合とキャリブレーション

残留電流モジュール、機械的インターロック、ハンドル機構を備えた熱磁気または電子トリップ システムの組み立て

過電流＋漏電トリップ複合検証、耐電圧3kV/1min

成分

材質仕様

サプライヤー基準

主要なプロパティ

トロイダルコア(CBCT)

ナノ結晶合金（ファインメット）またはMn-Znフェライト（PC40）

IEC 60404-8、JIS C 2531

高透磁率 µr > 10,000、低保磁力 <2A/m、飽和磁束密度 >1.2T

検出コイル線

エナメル銅線（0.05～0.1mm）、F種 155℃

IEC 60317

降伏電圧 >1kV、柔軟性 >10×直径、はんだ付け性 390°C

トリップリレー

極性ラッチリレー、感度 5-50mW

IEC 61810

応答時間 <10ms、コイル抵抗 1-5kΩ、機械的寿命 >10⁶ 動作

モールドケースハウジング

BMC (バルク モールディング コンパウンド) DMC-2、ガラス繊維強化

IEC 60664-1、UL 94 V-0

トラッキングインデックス >600V、耐熱性 180°C、衝撃強さ >8 kJ/m²

主な連絡先

電解銅（Cu-ETP）＋銀ニッケルメッキ（AgNi 90/10）

ASTM B152

導電率 ≥100% IACS、耐アーク浸食性、耐溶接性

バイメタル要素

インコネル/不動態化鋼複合材 (ASTM TM2)

ASTM B388

たわみ率0.15～0.25mm/℃、長期安定性±3%、耐クリープ性

電子部品

工業用グレードの PCB、ホール効果センサー、ARM Cortex-M4 プロセッサー

IEC 60721-3-3、IEC 61000

動作温度 -25°C ～ +70°C、EMC イミュニティ レベル 4、SIL 2 対応

端子

T2 銅 (C11000) 錫メッキ (8-12μm)

ASTM B187/B16

電流密度 1.2 ～ 1.5 A/mm²、耐トルク 5 ～ 15Nm、耐食性

作動機構

ばね鋼（SWOSC-V）またはステンレス鋼（301）

JIS G 3560

疲労寿命 >20,000 サイクル、引張強さ 1800-2000MPa、緩和 <5%

標準

範囲

適用定格

IEC 60947-2 付属書 B

残留電流保護 (CBR) を組み込んだサーキットブレーカー

産業用 CBR >80A、包括的な保護

EN 60947-2

IEC 60947-2 の欧州整合版

CEマーキング、EU市場準拠

GB/T 14048.2

中国国家規格相当

CCC認証、中国市場

テストカテゴリー

特定のテスト

合格基準

残留電流性能

1×IΔn、2×IΔn、5×IΔnでのトリップ時間

≤300ms、≤150ms、≤40ms（瞬間）。 Sタイプ：≤500ms、≤200ms、≤150ms

0.5×IΔnで非トリップ

定格遅延時間の 2 倍ではトリップなし

耐サージ電流（8/20μs、3kA）

迷惑トリップなし、タイプA: 250Aインパルス、タイプF: 1000A、タイプB: 3000A

過電流保護

定格入力時の温度上昇

端子 ≤80K、ケース ≤40K

短絡遮断(Icu/Ics)

3 つの操作、中断成功、誘電回復

トリップカーブ検証（L-S-I）

電流精度±10%、時間精度±20%

誘電特性

電源周波数耐量（2.5kV～3.5kV/1min）

故障なし、フラッシュオーバーなし

耐インパルス(8kV 1.2/50μs)

破壊的な放電がない

機械的および環境的

機械的耐久性 (10,000 ～ 20,000 サイクル)

<5% パラメータドリフト、故障なし

EMC耐性（IEC 61000-4シリーズ）

放射/伝導干渉による迷惑なトリップがありません

材料

検査項目

サンプリング計画

装置

トロイダルコア

透磁率、飽和磁束、鉄損

バッチごとの B-H 曲線テスト

B-Hアナライザー、インピーダンスアナライザー

検出線

直径、絶縁厚さ、耐電圧

AQL 0.65

マイクロメータ、誘電体試験機

BMCプラスチックコンパウンド

ガラス含有量、粘度、硬化特性、トラッキングインデックス

バッチごと、COA + テスト

レオメーター、DSCアナライザー、トラッキング試験装置

銀めっき液

金属濃度、pH、不純物

日常監視

原子吸光分析装置

電子部品

機能テスト、パラメータ検証、ファームウェアバージョン

100% AOI、5% 機能性

LCRメーター、オシロスコープ、バウンダリースキャン

駅

制御パラメータ

頻度

方法

トロイダルトランス巻線

巻数比、インダクタンス、絶縁抵抗

ユニットごと

LCRメーター、絶縁抵抗計

CBCTアセンブリ

定格負荷による平衡試験、高調波耐性

100単位ごと

一次噴射試験、高調波発生器

残留電流校正

IΔn でのトリップしきい値、応答時間、0.5×IΔn での非トリップ

ユニットごと

自動 RCD テスター (0.5 ～ 1000mA プログラム可能)

メインコンタクトAss'y

接点ギャップ、圧力、アライメント、抵抗

100単位ごと

フォースゲージ、マイクロオーム計

最終統合

過電流＋漏電複合トリップ検証

ユニットごと

統合テストベンチ (一次噴射 + 漏れシミュレーション)

テスト項目

標準

サンプルサイズ

残留電流トリップ時間

1×IΔn、2×IΔn、5×IΔn、IEC 61008/61009に準拠

100%

0.5×IΔnでのノントリップ試験

2×定格遅延時間

100%

過電流トリップ曲線

1.05×インチ、1.25×インチ、5×インチ、10×インチ

100%

耐電圧

AC2.5kV/1min

100%

絶縁抵抗

>100MΩ @ 500V DC

100%

接触抵抗

極ごとに <50μΩ

100%

トルクマーキングの検証

仕様に従った端子の締め付け

100%

外観検査と寸法検査

限界寸法における欠陥ゼロ

100%

マーキングの永続性

溶剤拭き取り、摩耗試験

AQL1.0

梱包の完全性

落下試験、振動(ISTA 3A)

ロットごと

機器カテゴリー

機械仕様

関数

容量

トロイダル巻線機

張力制御による自動トロイダル巻線

CBCT一次/二次巻線、精密積層

変圧器5,000台/日

中子焼鈍炉

窒素雰囲気による真空アニール

ナノ結晶コアの熱処理、応力除去

2,000 コア/バッチ

射出成形

300トンBMC熱硬化プレス

CBRハウジング、アークシュート、端子台

3,000件/日

CNC加工

5軸立形マシニングセンタ

精密接触加工、複雑な形状

8,000 接点セット/月

表面処理

自動銀めっきライン

接点メッキ8～12μm、厚み均一性±1μm

4,000kg/日

組み立て

労働者集会セル

機構の組み立て、CBCTの統合、校正

1ラインあたり1,500ユニット/日

試験装置

統合された CBR テストベンチ

過電流+残留電流の複合検証

300ユニット/時間

EMC試験室（3m/10m、テセック）

電子ユニットのイミュニティ/エミッション試験

50単位/日

製品カテゴリー

月間容量

標準リードタイム

緊急注文機能

CBR 4P (16A-125A)

10,000台

4～5 週間

3 日 (在庫コンポーネント)

CBR工業用(160A-400A)

8,000台

4～5 週間

5日間

CBR重工業(630A-800A)

3,000台

4～5 週間

7日間

カスタム構成 (特殊な IΔn、曲線)

プロジェクトベース

5～6 週間

2週間

部門

職員

専門知識

責任

研究開発エンジニアリング

エンジニア5名

残留電流技術、磁気センサー設計、組み込みシステム、パワーエレクトロニクス

新しい CBR 開発、タイプ B/F/B+ イノベーション、特許ポートフォリオ (40 以上の特許)

プロセスエンジニアリング

エンジニア18名

トロイダルトランス製造、BMC成形、精密組立、無駄のない製造

生産の最適化、SOP文書化、歩留まりの向上 (>99.5%)

テストと検証

エンジニア15名

大電流試験、残留電流シミュレーション、EMC、環境試験

型式試験調整 (IEC 60947-2 Annex B、IEC 61008/61009)、故障解析

アプリケーションエンジニアリング

エンジニア10名

選択的調整、漏電保護スキーム、EV/再生可能エネルギー用途

顧客の技術サポート、差別調査、サイトのコミッショニング

品質保証

技術者30名

ISO 9001、ISO 14001、統計的プロセス管理、計測研究所

サプライヤー監査、プロセス監査、是正措置、校正管理

認証

発行機関

範囲

有効

ISO 9001:2015

中達華源

品質マネジメントシステム

年次監視

IEC 60947-2 付属書 B タイプ試験

インターテック

CBRの産業用性能

製品シリーズごと

CEマーキング

通知機関

EU市場へのアクセス

設計に依存する

CCC（中国）

CQC

中国の強制認証

5年間の有効期限

CBスキーム

IECEE

国際認証

製品シリーズごと
