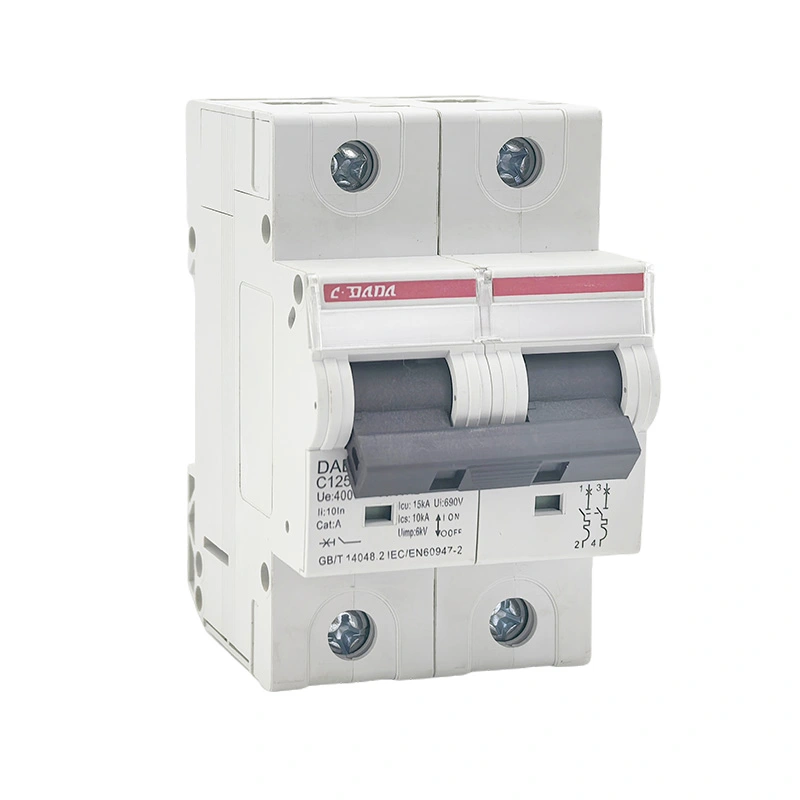

A 125 15KA ミニチュアサーキットブレーカは、大電流容量と信頼性の高い短絡保護の両方を必要とする電気システム向けに設計されています。従来の低定格 MCB とは異なり、125A の高遮断容量デバイスは、故障電流がかなり大きくなる可能性がある要求の厳しい配電アプリケーションに対応できます。この記事では、125 15KA MCB の仕組み、主な仕様の意味、どこで使用できるか、正しく選択して取り付ける方法、および発注前に購買チームが検討すべき内容について説明します。また、熱磁気保護、電流制限設計、大型ケーブル端子、15kA 遮断容量など、Shanghai DaDa Electric Co., Ltd. の DAB7-125 シリーズの実用的な設計機能についても説明します。
目次
125 15KA ミニチュアサーキットブレーカとは何ですか?
125 15KA ミニチュアサーキットブレーカは、異常な電流状態が発生したときに電気回路を遮断するように設計された高電流保護デバイスです。製品指定において、「125」は通常最大 125A の定格電流を示し、「15KA」は該当する試験条件および規格下での 15kA の短絡遮断容量を指します。
これら 2 つの数値は、異なる電気特性を表します。 125A 定格は、指定された動作条件下でブレーカーが流れるように設計された電流に関係します。 15kA という数字は、指定された条件下でブレーカーが安全に遮断できる予想される短絡電流のレベルに関連しています。
この区別は、エンジニアがサーキット ブレーカーを比較する際に重要です。定格電流が高くても、自動的に短絡遮断容量が高くなるとは限りません。どちらの値も、設置の電気的特性に照らして評価する必要があります。
Shanghai DaDa Electric Co., Ltd.の DAB7-125 シリーズは、産業用および商用配電アプリケーション向けに開発されました。公開されている製品情報には、最大定格電流 125A と、15kA を含む高遮断容量オプションが記載されています。メーカーは熱磁気保護と電流制限設計も指定しています。
125A と 15KA が重要なのはなぜですか?
配電システムには、特に変圧器、配電盤、産業機械、および大きな電力負荷の近くに、かなりの故障エネルギーが含まれる可能性があります。保護装置が指定された遮断能力を超える故障電流にさらされた場合、その結果には、機器の損傷、過剰なアーク放電、および重大な安全上のリスクが含まれる可能性があります。
15kA の遮断容量は、多くの標準的な低遮断容量 MCB よりも高い遮断マージンを提供します。ただし、実際の適合性は、設置場所で予想される短絡電流と、該当する電気規格の要件によって異なります。
| パラメータ | 何を示すか | なぜそれが重要なのか |
|---|---|---|
| 125A | 定格電流 | ブレーカーの通常の通電範囲を決定します。 |
| 15kA | 高い短絡遮断能力 | ブレーカーが指定された高故障電流を遮断するのに役立ちます。 |
| サーマルトリップ | 過負荷保護 | 継続的な過電流状態に対応します。 |
| 磁気トリップ | 短絡保護 | 重大な障害状態でも迅速な動作を実現します。 |
| 電流制限 | 故障エネルギーの低減 | 下流の機器にかかるストレスを制限するのに役立ちます。 |
したがって、配電システムを設計するときは、電流定格だけからではなく、実際の負荷計算、導体定格、故障電流計算、電圧、周波数、極構成、および調整要件からブレーカーを選択する必要があります。
保護メカニズムはどのように機能しますか?
最新の MCB は通常、熱保護と磁気保護という 2 つの主要なトリップ原理を組み合わせています。 2 つのメカニズムは、さまざまなタイプの過電流イベントに対処します。
熱保護は、時間の経過とともに続く過負荷状態に対応します。電流が意図した動作レベルを超えると、熱により感熱素子が動作し、回路が開きます。
磁気保護は、大電流障害状態を対象としています。重大な短絡が発生した場合、強力な磁気応答によりトリップ機構が急速に作動する可能性があります。
障害遮断中に接点が離れると、電気アークが発生する可能性があります。内部のアーク管理構造は、遮断中のアークの制御と消火に役立ちます。
電流制限構造により、短絡時に回路を通過できるエネルギーが減少し、接続されたコンポーネントへのストレスが軽減されます。
DAB7-125 の製品情報には、熱および磁気トリップ機能、トリップフリー機構、および電流制限設計について説明されています。これらの機能は、保護装置が長期にわたる過負荷と高電流障害の両方に一貫して応答する必要があるアプリケーションに特に関連します。
実際のパフォーマンスを向上させる機能はどれですか?
電気保護装置は、そのヘッドライン定格電流だけでは評価されません。機械構造、端子設計、接点材質、取り付け方法、内部アーク制御配置はすべて、実際の使いやすさに影響を与える可能性があります。
- 高い遮断容量:15kA 仕様は、多くの従来の低遮断容量 MCB よりも高い短絡遮断能力を提供します。
- 大型ケーブル端子:DAB7-125 シリーズは、メーカーの公開情報によれば、最大 35mm² の銅およびアルミニウム導体に適した大型端子を備えて設計されています。
- トリップフリー機構：操作機構がONの状態でもブレーカーの保護機能は維持されます。
- ポジティブコンタクトの表示:接触状態が一目瞭然なので点検・保守が容易になります。
- 熱磁気動作:相補的なトリップ機構を通じて、さまざまな過電流状態に対処できます。
- DIN レール取り付け:モジュール式取り付けにより、互換性のある配電機器内への設置が簡単になります。
- 難燃性エンクロージャ:公開されている DAB7-125 情報では、PA66 難燃性ハウジング材料が指定されています。
設置効率と保守性は、最初の購入価格だけでなく全体的な操作エクスペリエンスに影響を与える可能性があるため、これらの詳細はディストリビュータやシステム インテグレータにとって重要です。
125 15KA MCB はどこで使用できますか?
125A の高遮断容量 MCB は、回路電流と障害レベルがデバイスの指定された動作範囲内にある配電システムに検討できます。一般的なアプリケーション環境には、産業施設、商業ビル、機器の分電盤、その他の大電流回路が含まれます。
| 応用 | 一般的な要件 | 潜在的な利点 |
|---|---|---|
| 産業流通 | より高い電流負荷と厳しい障害状態 | 短絡保護機能付きの大電流容量 |
| 商業ビル | 信頼性の高い配布保護 | 配電回路用のコンパクトなモジュール式保護 |
| 機械システム | 電気機器およびフィーダの保護 | 熱および磁気過電流応答 |
| 分電盤 | スペース効率の高い保護装置 | DIN レールの取り付けとモジュール構造 |
| 電力を大量に消費する機器 | より高い回路電流 | 選択したモデルに応じて最大 125A の定格電流構成 |
アプリケーションの適合性は、完全な電気設計に対して常に確認する必要があります。電圧、周波数、予想される故障電流、導体サイズ、周囲温度、極構成、および適用される設置規則によって、適切なブレーカーの選択が変わる場合があります。
検討すべき主な仕様
購入者は分かりやすいため「125A」と「15kA」に注目することが多いです。ただし、専門的な調達には、より広範な仕様のレビューが必要です。
| 仕様 | 購入に関する質問 |
|---|---|
| 定格電流 | 選択した定格は、計算された回路負荷および導体容量と一致しますか? |
| 遮断容量 | 指定された 15kA の容量は、予想される故障電流に適していますか? |
| 定格電圧 | ブレーカーはシステムの電圧と配電配置に適合していますか? |
| 極数 | 回路には 1P、2P、3P、4P または別の構成が必要ですか? |
| トリップカーブ | 選択したリリース特性は接続する負荷と互換性がありますか? |
| 適用規格 | 製品はターゲット市場と設置に必要な基準を満たしていますか? |
| 端子容量 | 端子は指定された導体を安全に収容できますか? |
| 設置方法 | DIN レール取り付けまたは別の取り付け配置が必要ですか? |
たとえば、IEC 60947-2 と IEC/EN 60898-1 では、サーキット ブレーカーに対して異なる分類とテスト フレームワークが使用されています。したがって、公開されたメーカー データには、規格と製品カテゴリに応じて Icu と Icn の両方の用語が含まれる場合があります。購入者は、設置予定の電圧および動作条件にどの定格が適用されるかを正確に確認する必要があります。
適切な構成を選択する方法
125 15KA ミニチュア サーキット ブレーカの選択は、製品カタログではなく電気システムから始める必要があります。簡単な選択プロセスにより、ブレーカーと回路が不一致になるリスクを軽減できます。
- 設計電流を決定します。予想される連続および断続的な負荷電流を計算します。
- 導体の定格を確認してください。保護装置は、実際の設置条件におけるケーブルの許容電流に合わせて調整する必要があります。
- 予想される短絡電流を決定します。選択した遮断容量は、設置場所の障害レベルに対して適切である必要があります。
- 電圧と周波数を確認してください。ブレーカーが電気システムの定格であることを確認してください。
- ポールの配置を選択します。相導体と中性線の要件を考慮してください。
- トリップ特性を確認します。トリップ曲線は、接続された負荷と予想される突入条件に適している必要があります。
- 規格や認証を確認します。対象市場の要件、プロジェクトの仕様、地域の電力規制を確認してください。
- 物理的な互換性を確認します。寸法、端子サイズ、DINレール互換性、パネル間隔をご確認ください。
設置とメンテナンスに関する考慮事項
高電流保護装置には、正しい取り付けが不可欠です。適切に設計された回路ブレーカーであっても、不適切なサイズの導体、緩んだ端子、不適切な筐体、または不適切な設置方法を補償することはできません。
- 設置前にブレーカーの型式と定格をご確認ください。
- 電源を絶縁し、該当する安全手順に従ってください。
- 導体断面積が端子に適合していることを確認してください。
- 導体を正しく準備し、ケーブル端が損傷したり、不適切に剥がされたりしないようにしてください。
- メーカーの指定要件に従って端子を締めます。
- ブレーカーが互換性のある DIN レールにしっかりと取り付けられていることを確認してください。
- エンクロージャが適切な保護と隙間を提供していることを確認してください。
- 端子に過熱、変色、機械的な緩みの兆候がないか定期的に検査してください。
- 設置のメンテナンス要件に従って保護システムをテストします。
メンテナンス スケジュールは、環境とデューティ サイクルを反映する必要があります。高負荷、頻繁なスイッチング、粉塵、振動、または高温を伴う産業用設備では、軽負荷の屋内配電システムよりも頻繁な検査が必要になる場合があります。
よくある問題と購入に関する懸念事項
大電流 MCB の購入者は、いくつかの実際的な課題に頻繁に遭遇します。調達前にこれらの問題に対処すると、遅延や設置の問題を防ぐことができます。
一部の製品リストには、一般的な「高い遮断容量」のみが記載されています。購入者は、正確な定格、規格、電圧、およびテスト基準を要求する必要があります。
ケーブル容量と実際の設計電流を確認せずに 125A を選択すると、調整の問題が発生する可能性があります。
より大きな導体には、必要な断面積を受け入れるように設計された端子が必要です。購入前に端末の互換性を確認する必要があります。
海外のバイヤーは、プロジェクトの承認のために技術仕様、認証、図面、製品情報を必要とすることがよくあります。
専門のサプライヤーは、明確な製品データを提供し、定格電流、遮断容量、トリップ特性、設置要件の違いを購入者が理解できるように支援できる必要があります。
なぜ上海大達電気有限公司なのか?
上海大達電気有限公司は、産業用および商業用電気用途向けの回路保護製品を開発および製造しています。同社が公開している製品ポートフォリオには、MCB、MCCB、RCBO、RCCB、および関連する回路保護装置が含まれています。
DAB7-125 シリーズは、より高い電流容量と高い短絡遮断能力を必要とするアプリケーション向けに位置しています。公開されている仕様には、15kA の高遮断容量、熱磁気トリップ機能、電流制限設計、プラス接触表示、および大型導体に適した端子が含まれます。 :contentReference[oaicite:1]{index=1}
メーカーの工場情報には、MCB と MCCB 製品の両方の生産をサポートする、専用のスタンピング、スポット溶接、リベット締め、射出成形、および組み立てのワークショップについても記載されています。 :contentReference[oaicite:2]{index=2}
販売代理店、電気卸売業者、パネル製造業者、OEM 顧客にとって、一貫した製品供給、技術文書、構成サポートが購入決定の重要な部分である場合、この種の製造能力は役立ちます。
| 購入者の要件 | 関連する DAB7-125 の特性 |
|---|---|
| 大電流回路保護 | 定格電流最大125A |
| より高い短絡要件 | 公開されている製品情報によると、最大 15kA の遮断容量 |
| 過負荷保護 | サーマルトリップ機能 |
| 短絡応答 | 磁気トリップ機能 |
| より大きな導体 | メーカー情報によると、最大 35mm² の導体用に設計された大型ケーブル端子 |
| パネルの設置 | モジュール式 DIN レール取り付け設計 |
特にブレーカーが高故障電流環境または規制された電気システムに設置される場合は、プロジェクトの最終承認前に、製品仕様を常に最新の技術文書と照合して確認する必要があります。
よくある質問
15KA は、該当する指定されたテスト条件下での 15kA の短絡遮断容量を指します。これは、デバイスが該当する定格および規格に従って遮断するように設計されている予想される短絡電流のレベルを示します。
いいえ。選択では、導体容量、負荷特性、システム電圧、周囲条件、故障電流、極構成、および該当する電気要件を考慮する必要があります。
125A はブレーカーの定格電流に関連し、15kA はブレーカーの短絡遮断能力を指します。保護装置のさまざまな特性について説明します。
電気システムが製品の指定された定格と設置要件の範囲内にある場合、適切な産業用配電回路として検討できます。
いいえ。遮断容量は選択要素の 1 つにすぎません。電圧、定格電流、トリップ特性、導体調整、極構成、および設置条件も評価する必要があります。
熱保護は持続的な過負荷状態に対処し、磁気保護は短絡などの大電流障害状態に迅速に対応します。
Shanghai DaDa Electric が公開した DAB7-125 情報には、同社の大型ケーブル端子が最大 35mm² の銅およびアルミニウム ケーブルに適していると記載されています。正確な導体の配置は、設置前に常に最新の技術文書で確認する必要があります。
購入者は、仕向地市場に関連する技術データシート、適用規格、定格電圧、遮断容量データ、トリップ特性、寸法図、端子情報、認証およびパッケージングの詳細を要求する必要があります。
最終的な考慮事項
125 15KA ミニチュア サーキット ブレーカは、比較的高い電流容量と強化された短絡遮断機能という特定の要件の組み合わせに対応します。エンジニアと購買チームにとって、技術的な正しい決定を下すには、各評価が何を表すかを理解することが不可欠です。
最も重要な考慮事項は、「125A」および「15kA」の数値を超えています。完全な評価には、定格電圧、故障電流、トリップ特性、極構成、導体の互換性、適用される規格、設置環境、物理的寸法を含める必要があります。
Shanghai DaDa Electric Co., Ltd.のDAB7-125シリーズは、大電流保護と熱磁気動作、電流制限設計、大型ケーブル端子、公表されている最大15kAの遮断容量を組み合わせています。これらの特性により、この製品は電気システムに正しく適合した場合、さまざまな産業および商業配電アプリケーションに関連します。
