6kA AC 小型サーキットブレーカーは回路保護をどのように改善しますか?

目次

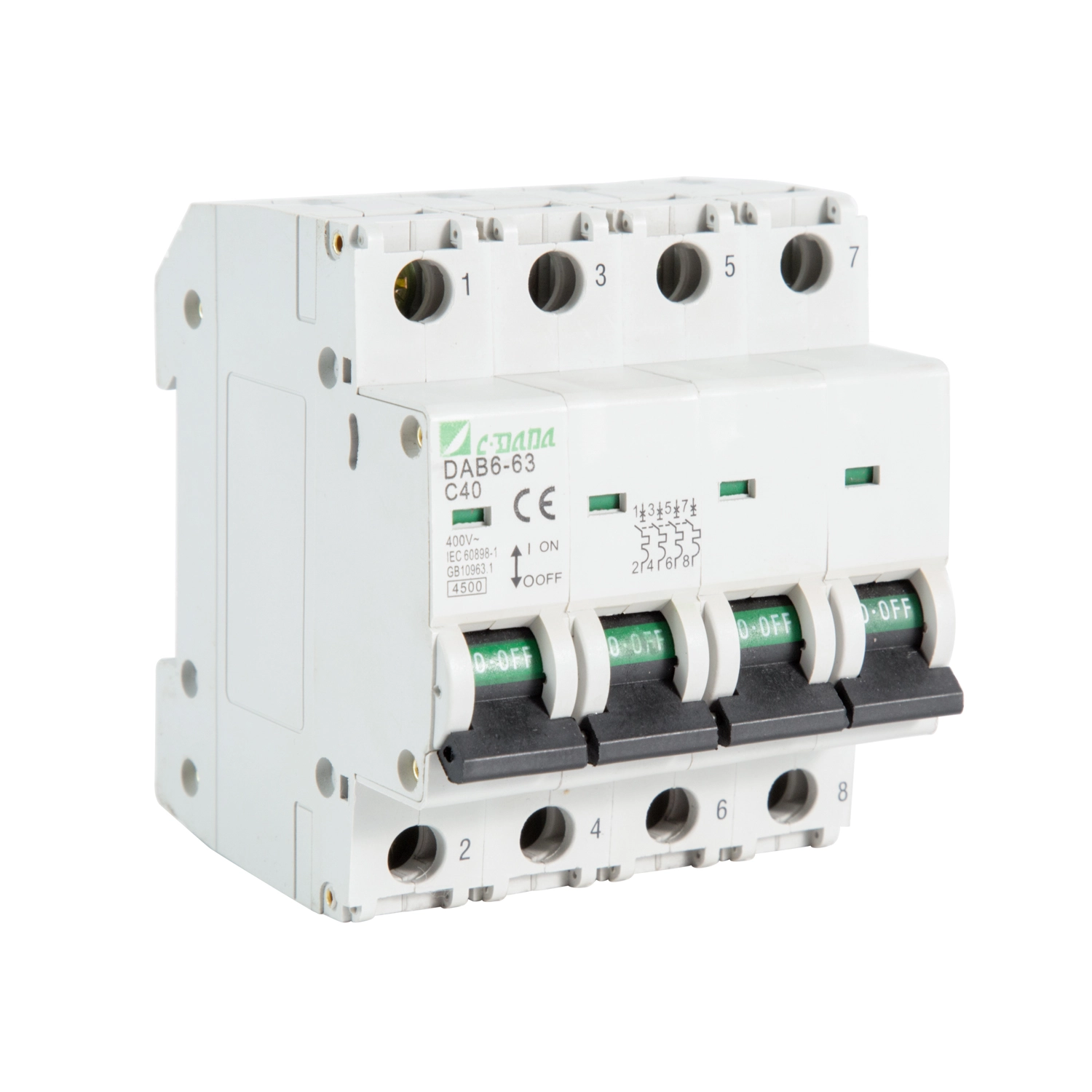

6kA AC小型サーキットブレーカーとは何ですか?

一般に MCB と呼ばれる小型サーキット ブレーカーは、異常な電流状態が発生したときに電気回路を自動的に切断するように設計された保護スイッチング デバイスです。従来のヒューズとは異なり、MCB は通常、障害が解消された後にリセットできるため、繰り返しの操作やメンテナンスに便利です。

用語6kA該当する試験条件下でのブレーカーの定格短絡遮断容量を指します。簡単に言えば、6kA MCB は、指定された要件が満たされた場合に、予想される最大 6,000 アンペアの短絡電流を安全に遮断するように設計されています。

IEC/EN 60898-1 に準拠した製品は、通常、定格電流、定格電圧、周波数、遮断容量、瞬時トリップ特性などのパラメータを指定します。市販の MCB シリーズは、さまざまな電流定格および極構成にわたって 6kA 定格を提供する場合があります。

6kA 遮断容量が重要なのはなぜですか?

短絡により、非常に短い期間内に非常に大きな電流が発生する可能性があります。保護装置がその設置場所で発生する故障電流を安全に遮断できない場合、重大な接触損傷、過剰な熱、機器の故障、または危険なアーク放電などの結果が生じる可能性があります。

したがって、6kA が一般的な仕様であるという理由だけで遮断容量を選択しないでください。設置場所で予想される短絡電流を評価する必要があり、選択したブレーカーはそのシステムに適切な遮断能力を備えている必要があります。

メーカーの仕様では、一般的な 230V および 400V AC 配電システムを含む、さまざまな電流定格および電圧構成で 6kA MCB が利用できることが示されています。

AC小型サーキットブレーカーはどのように回路を保護しますか?

一般的な MCB は、熱保護機構と磁気保護機構を組み合わせています。これら 2 つの機能は、さまざまな電気的問題に対処します。

1. 熱保護:継続的な過負荷により、バイメタル要素が加熱されます。温度が動作しきい値に達すると、機構が解放されて回路が開きます。
2. 磁気保護:大きな短絡電流は強力な磁気効果を発生させ、瞬間トリップ機構を作動させ、回路を急速に切断します。
3. 手動切り替え：MCB は通常、メンテナンスまたは設置作業中に回路を分離するために手動で切り替えることができます。

この組み合わせにより、MCB は、長時間にわたる過負荷と突然の短絡障害の両方に対処する必要がある回路に適しています。最新の MCB 製品シリーズは一般に、熱リリースと磁気リリースを組み合わせており、意図した負荷に応じて B、C、または D 特性を提供する場合があります。

購入者はどの技術パラメータを確認する必要がありますか?

買い手は現在の評価と価格に注目し、他のパラメータを無視することがよくあります。信頼できるプロジェクト仕様を得るには、次の特性を併せて確認する必要があります。

確立されたメーカーの製品ドキュメントでは、通常、遮断容量を個別の仕様として扱うのではなく、これらのパラメータがまとめて記載されています。

B、C、D のトリップ カーブは選択にどのように影響しますか?

トリップ曲線は、MCB を指定する際の最も重要な決定事項の 1 つです。この文字は、ブレーカの定格電流に対して磁気瞬時開放が動作するおおよその範囲を示しています。

これらの範囲は通常、IEC 60898-1 MCB 特性に関連付けられています。

たとえば、モーターが通常の動作電流よりも数倍高い一時的な始動電流を生成する場合、始動中に高感度の曲線が不必要にトリップする可能性があります。機器と完全な回路設計によっては、C カーブまたは D カーブのデバイスの方が適切な場合があります。

6kA AC 小型サーキットブレーカーは一般的にどこで使用されますか?

6kA AC 小型サーキット ブレーカーは、実際の障害レベル、電圧、電流、設置要件がデバイスの仕様内に収まる場合、多くの低電圧アプリケーションに適しています。

• 住宅分布:照明回路、ソケット回路、家電製品、分岐回路など。
• 商業ビル:オフィスの分電盤、照明システム、小売施設、小型機器回路など。
• 産業用制御パネル:補助回路、制御装置、小型モーター、その他の適切な低電圧負荷。
• 建築サービス:仕様が適切な HVAC 関連の補助回路、ポンプ、照明、および一般的な配電。
• 配電キャビネット:分岐回路保護とモジュラー分配システム。

実際のアプリケーションは、メーカーの製品マニュアルと設置要件に照らして常に検証する必要があります。 6kA 定格があらゆる電気環境に適していると想定すべきではありません。

適切な MCB はどのような問題を防ぐことができますか?

購入時の最大の懸念事項の 1 つは、ブレーカーが単に機能するかどうかではなく、選択された条件下で一貫して機能するかどうかです。

1. 持続的な過負荷

回路に過度の電流が長時間流れると、導体が加熱され、機器が早期に劣化する可能性があります。熱放出は、持続的な過負荷状態に対応するように設計されています。

2. 短絡損傷

適切な遮断容量により、MCB はデバイスの指定された遮断能力を超えることなく過剰な故障電流を遮断できます。

3. 迷惑なトリップ

トリップ曲線が不適切であると、機器の起動時に不必要な中断が発生する可能性があります。 B、C、または D の特性を負荷に適合させると、この問題の解決に役立ちます。

4. メンテナンスが難しい

モジュラー MCB は便利な手動絶縁を提供し、電気技師が配電システム全体を必ずしも停止することなく、個々の回路を特定して作業するのに役立ちます。

5. 調達の不確実性

B2B プロジェクトでは、技術仕様が不完全であると、間違った製品が発生したり、承認が遅れたり、交換コストが発生したりする可能性があります。明確な製品データシートと定義された技術パラメータにより、これらのリスクが軽減されます。

購入者は適切な 6kA MCB をどのように選択できますか?

実際の選択プロセスはいくつかのステップに分けることができます。これにより、エンジニアや購買チームはカタログ タイトルだけから製品を選択することを避けることができます。

1. システム電圧を決定します。
   公称交流電圧と、用途が単相か三相かを確認してください。
2. 設計電流を計算または確認します。
   MCB の定格電流は、予想される回路負荷および導体の許容電流と調整する必要があります。
3. 予想される短絡電流を決定します。
   設置場所で利用可能な故障電流を確認し、選択した 6kA 遮断容量が適切であることを確認してください。
4. 負荷突入を評価します。
   回路にモーター、変圧器、容量性機器、スイッチング電源、または大量の起動電流を生成するその他の負荷が含まれているかどうかを特定します。
5. 適切なトリップ曲線を選択します。
   最も一般的なオプションを単に選択するのではなく、実際の負荷と保護要件に基づいて B、C、または D を選択してください。
6. ポール構成を選択します。
   プロジェクトに 1P、1P+N、2P、3P、3P+N、または製品シリーズがサポートする別の構成が必要かどうかを確認します。
7. 規格と文書を確認します。
   該当するデータシート、テスト情報、証明書、寸法図、および取り付け手順をリクエストしてください。
8. パネルの互換性を確認してください。
   DIN レールの寸法、端子配置、導体範囲、付属品、および利用可能な設置スペースを確認してください。

避けるべきよくある選択ミス

基本仕様が正しいように見えても、いくつかの間違いにより、設置後に問題が発生する可能性があります。

信頼性の高い MCB を選択するには、定格電流、導体容量、トリップ特性、および障害レベルを正しく調整することが重要です。

経験豊富な MCB メーカーと提携する理由

大量調達、OEM プロジェクト、販売提携、電気パネルの製造では、製品の品質は考慮事項の 1 つにすぎません。バイヤーはまた、一貫した仕様、安定した生産、迅速な技術コミュニケーション、プロジェクトの承認をサポートする文書も必要としています。

上海大達電気有限公司は、小型回路ブレーカー ソリューションおよび関連する低電圧電気保護製品を探しているお客様の製造パートナーとして検討できます。 B2B バイヤーにとって最も有用なサプライヤーの評価は、マーケティング上の主張のみではなく、測定可能な技術情報に焦点を当てる必要があります。

• 明確な製品仕様と技術パラメータ
• 定義された定格電流および電圧範囲
• 利用可能な遮断容量オプション
• さまざまな負荷条件のトリップ曲線情報
• 製品図面と設置情報
• 該当する認証およびコンプライアンス文書
• 安定した製造と品質管理
• プロジェクト固有の要件に関する技術的なコミュニケーション
• 該当する場合、OEM/ODM サポート

輸入業者や電力流通業者にとって、製品をさまざまな流通システムに統合したり、複数の市場にわたって販売したりする必要がある場合、これらの要素は特に重要になります。
