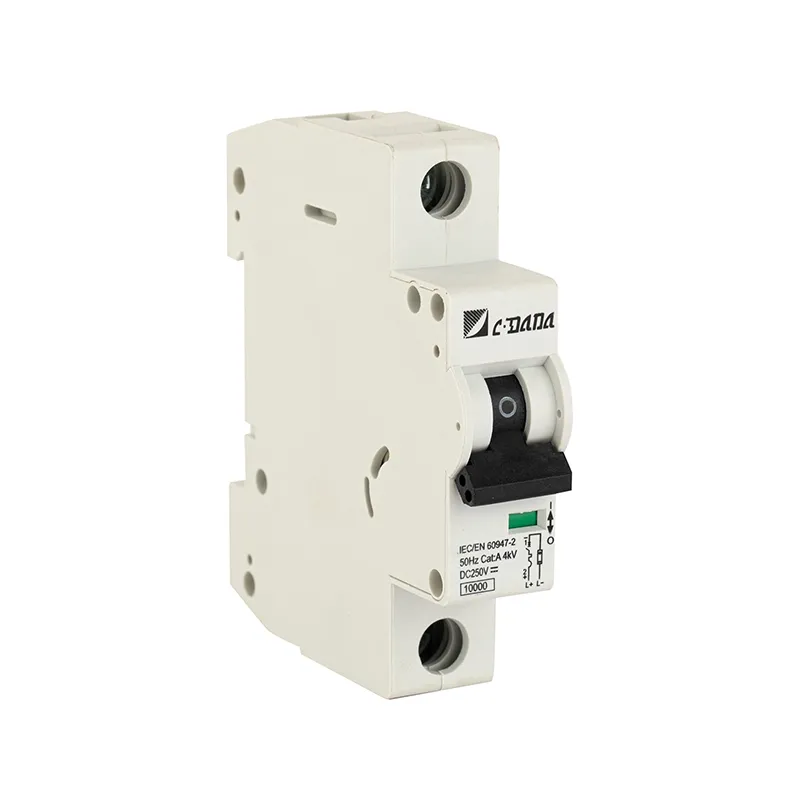

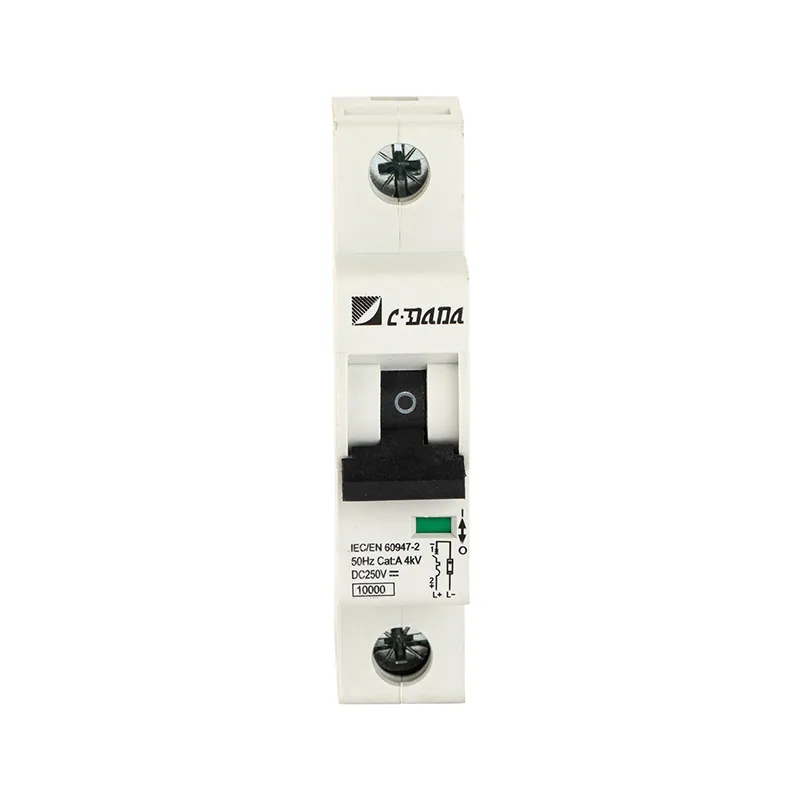

250V DC 小型サーキットブレーカー

CDADA DAB7-63 250V DC ミニチュア サーキット ブレーカー (MCB) で DC 回路を保護します。定格は最大 250V DC で、中国の信頼できる工場である上海 DADA Electric CO., LTD によって設計されており、最新の太陽光発電 (PV)、通信、蓄電池、産業用 DC システムで信頼性の高い過負荷と短絡保護を実現します。

標準の AC ブレーカーとは異なり、DAB7-63 は、定電圧極性によりアークの消滅がより困難な DC アプリケーション向けに特別に設計されています。 DC 250V で 6,000A の高い遮断容量を備え、故障電流を迅速に遮断して逆電流、インバータのフィードバック、またはストリング故障による損傷を防ぎ、住宅用および商業用の太陽光発電設備に不可欠な安全コンポーネントとなっています。

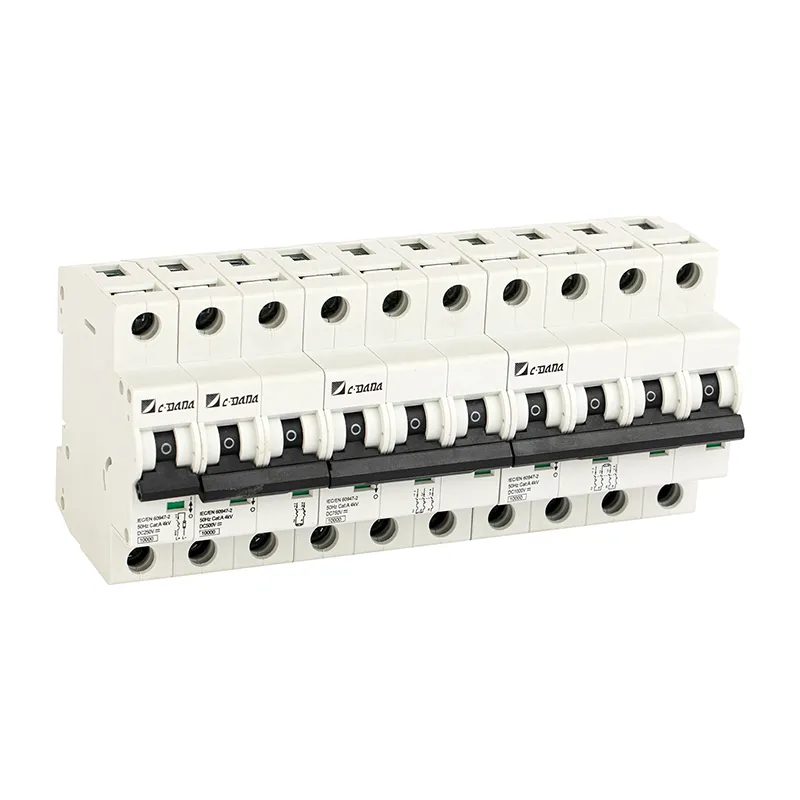

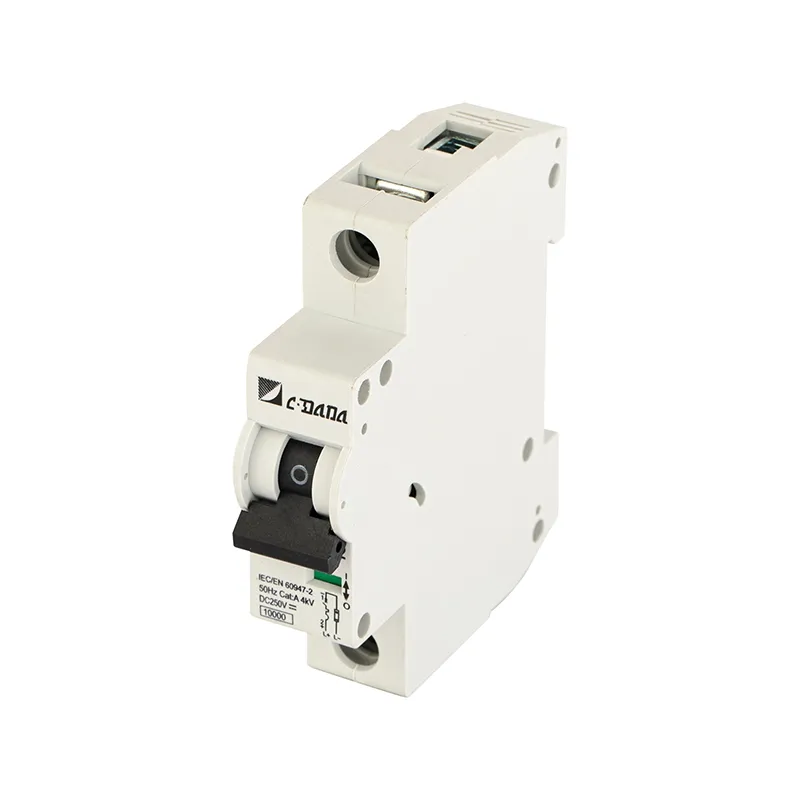

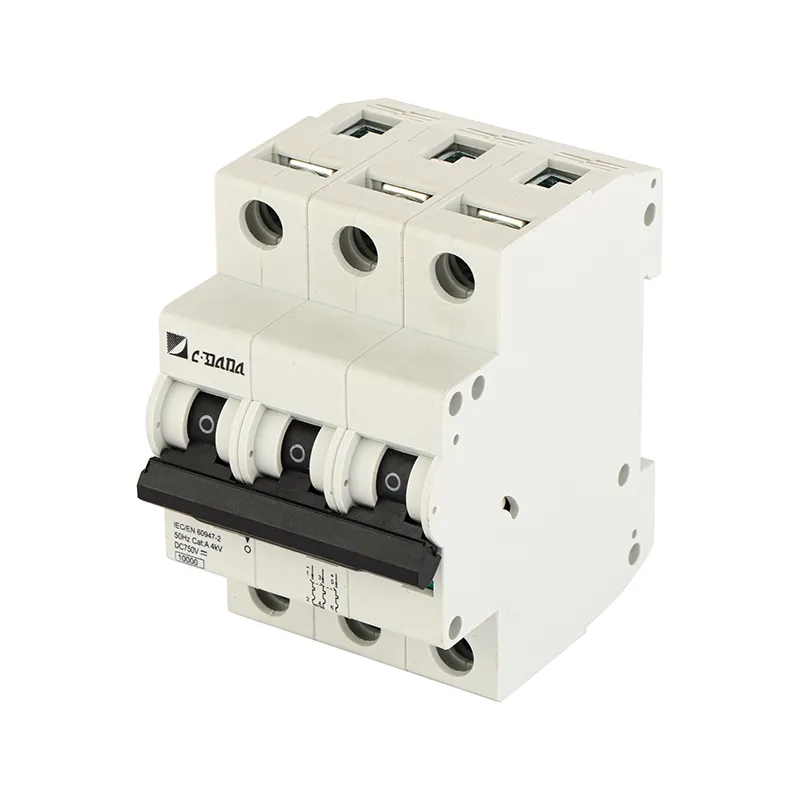

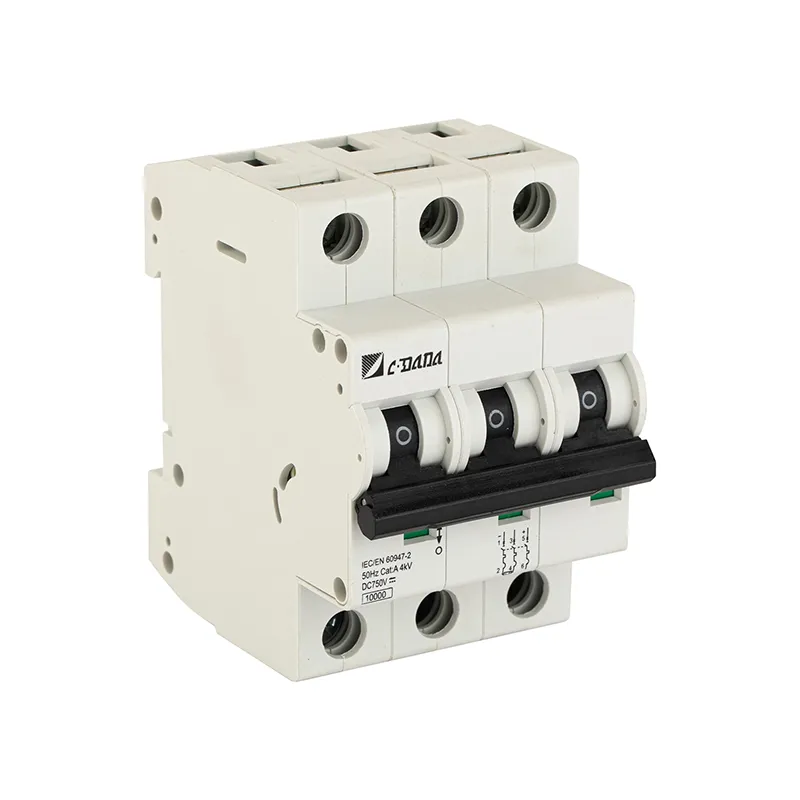

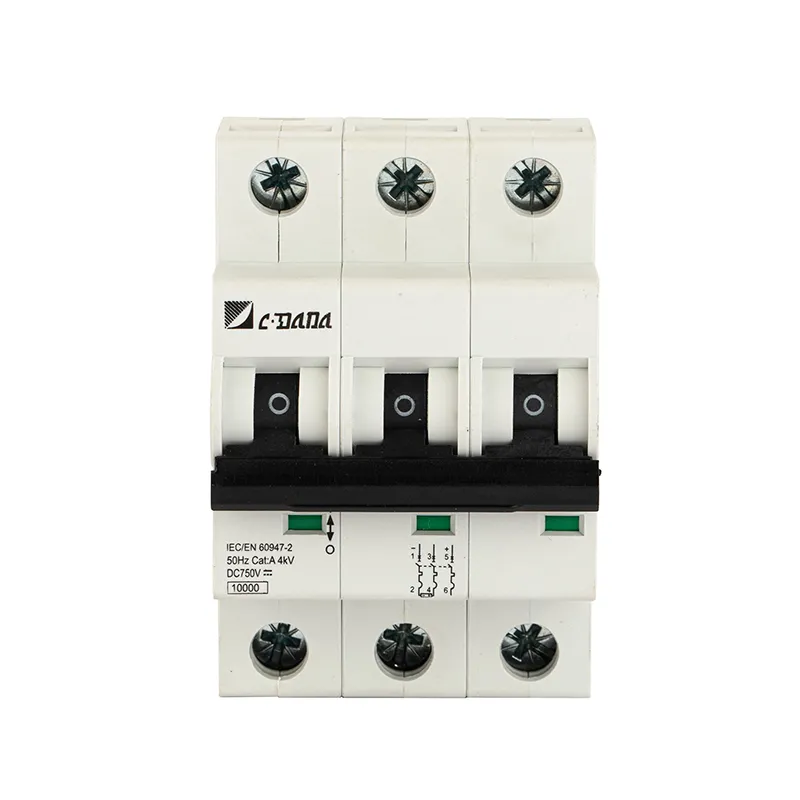

13 の電流定格 (1A ～ 63A) と DC250V の 1P 構成が用意されており、高電圧 PV アレイ用に 2P (500V)、3P (750V)、および 4P (1000V) にも対応します。このブレーカーは、デュアル配線オプション (ケーブルまたはバスバー)、明確な接点位置表示、およびアーク抑制を強化するためのファストメイク/ファストブレーク機構を備えています。 IEC 60947-2、IEC 60947-8、CCC、および EU RoHS に完全に準拠しており、世界的な安全性と環境基準を保証します。

主な仕様

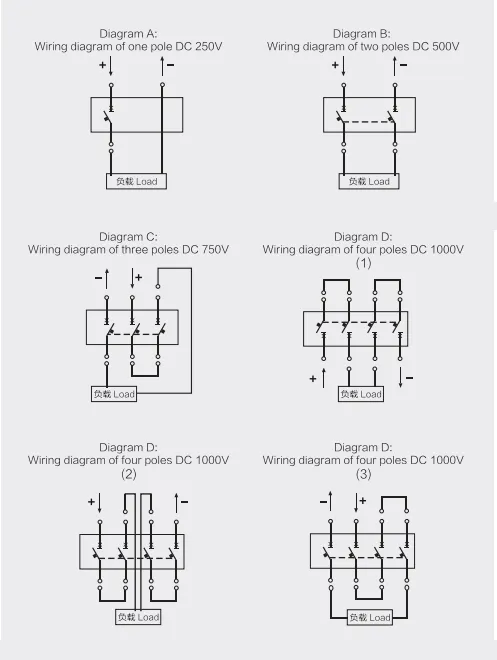

配線図

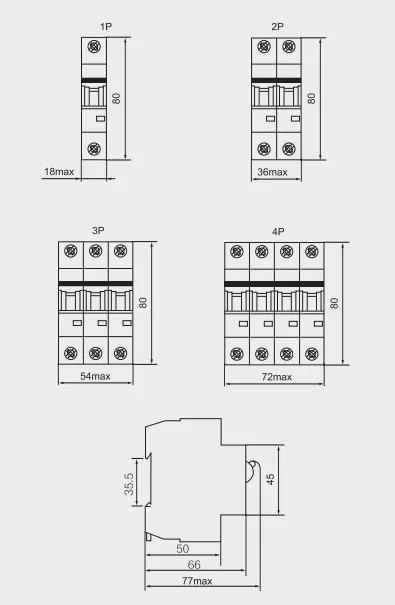

小型直流遮断器の外形と取付寸法

CDADA DC MCB 250V を選ぶ理由?

★ DC システム専用に設計

最適化されたアーク シュート設計により、再利用された AC ブレーカーとは異なり、DC 故障電流を安全に遮断できます。

★ 太陽光発電対応

逆電流やインバータ障害のフィードバックから PV モジュールを保護するために重要であり、システムの信頼性が向上します。

★高い遮断能力

250V DC で 6kA は、ほとんどの住宅および小規模商業用太陽光発電設備の要件を満たします。

★ グローバル認証

IEC + CCC + RoHS = アジア、ヨーロッパ、アフリカ、ラテンアメリカで信頼できるパフォーマンス。

★ ユーザーに安全な設計

明確な接触位置ウィンドウにより誤操作を防止します。二重配線によりパネル統合が簡素化されます。

★広い動作範囲

–35°C (寒冷気候) ～ +70°C (暑い屋上または筐体) の範囲で確実に機能します。

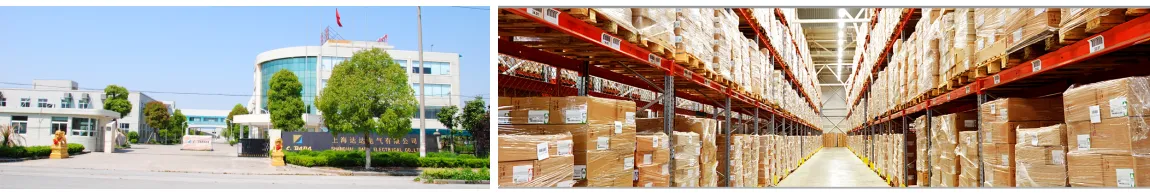

CDADAを選ぶ理由

★当社は42年以上のメーカーです。当社は 1983 年に設立され、ここ数年で非常に急速に発展しました。 1000を超えるアイテムを持ち、既製のOEMサーキットブレーカーとシールを中心に独自のサーキットブレーカーを設計および製造してきました。新しいコンセプトを創造し、多様化するオス型サーキットブレーカーを製作し、お客様のニーズにお応えします。

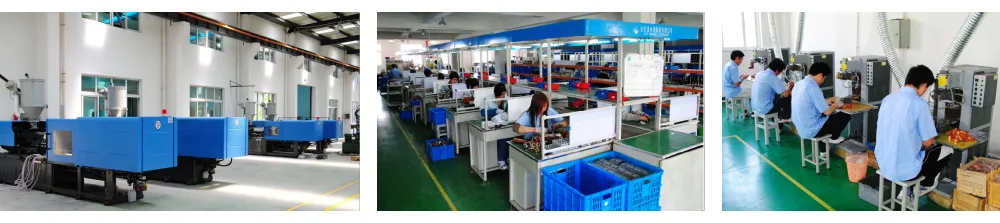

★ 42年以上の経験を活かし、社内に設計および生産設備を備えており、迅速かつ高品質な対応を実現しています。

★ 当社には非常に迅速なフィードバックチームがあります。お問い合わせには 1 営業日以内に返信され、3D からも 1 営業日以内に返信されました。

★梱包

当社の顧客のほとんどは、製品またはパッケージの仕様をデザインプリント上で直接提供してきます。お客様のご要望にお応えできるよう、喜んでご協力させていただきます。

★世界の有名な電力Power Gen展

私たちの展示会は世界、ドバイ、ブラジル、ロシア、ハノーバー、エジプト、オーストリア、イラン、メキシコ、その他の専門的な展示会をカバーしています。

代表的な用途

太陽光発電システム: 結合箱のストリング保護

バッテリーエネルギーストレージ: DC 側過電流保護

テレコム電源キャビネット: –48V または +24V DC 配電

電気自動車充電ステーション: 補助 DC 回路

産業用制御パネル: PLC、センサー、およびアクチュエーターの DC 給電

よくある質問

Q1: AC MCB を DC 250V 回路に使用できますか?

A1: いいえ。AC ブレーカーはアークを消すためにゼロクロスに依存しています。DC にはゼロクロスがないため、アークが持続し、溶融、火災、またはトリップの失敗を引き起こします。 CDADA DAB7-63 などの DC 定格 MCB を常に使用してください。

Q2: 極性は重要ですか?

A2: はい！ DAB7-63 250V DC ミニチュアサーキットブレーカーには、定義された入力 (電源 +/–) 端子と出力 (L+/L–) 端子があります。極性を逆にすると消弧効率が低下し、安全認証が無効になる可能性があります。

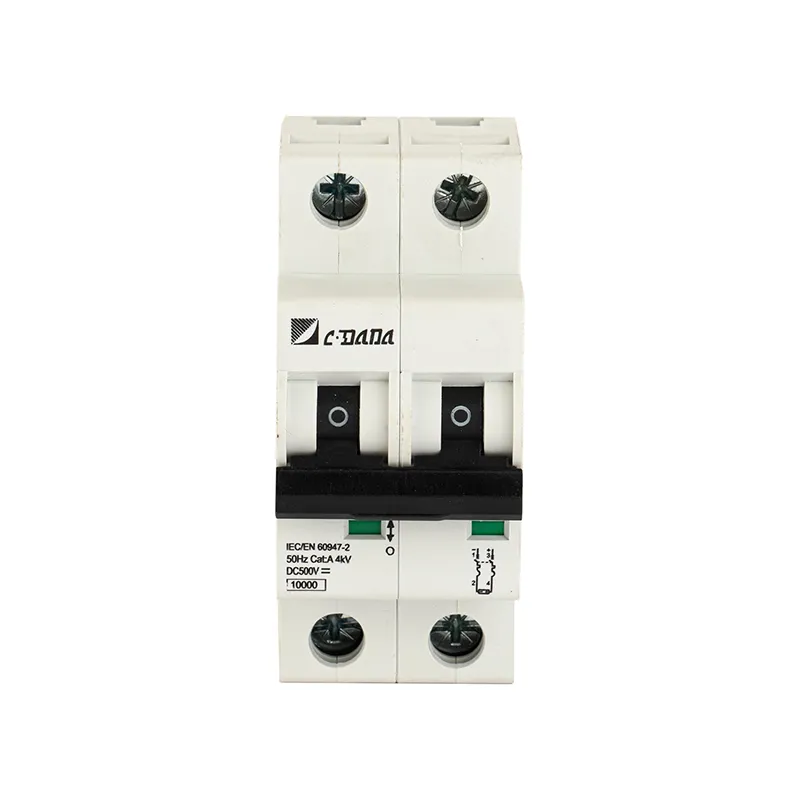

Q3: 1P、2P、および 4P DC MCB の違いは何ですか?

A3:

● 1P: 250V DC で 1 本の導体を保護 (例: 接地された PV システムのプラス線)

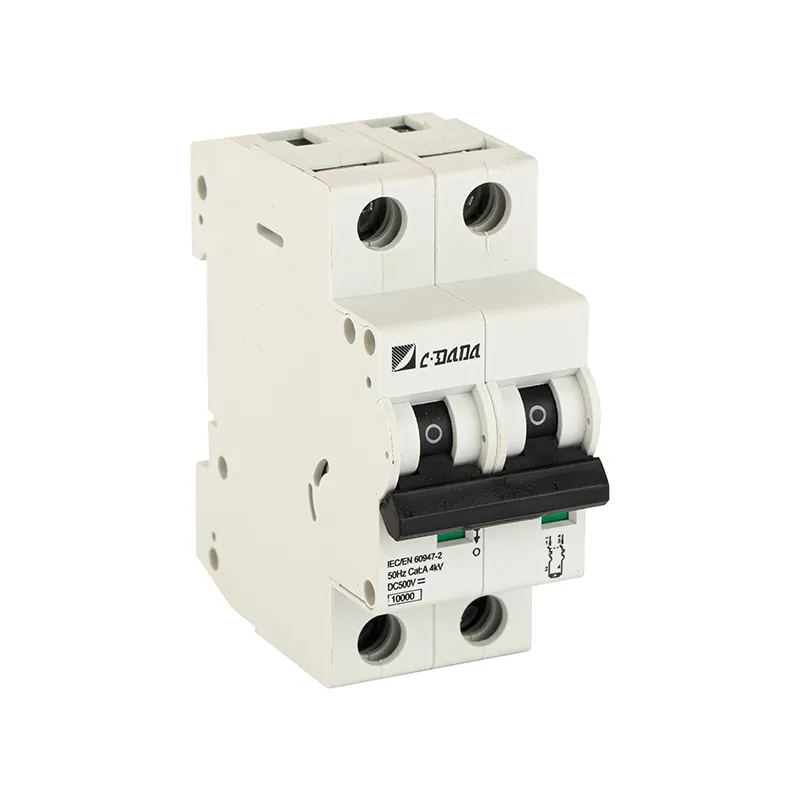

●2P：DC500Vにて＋－ともに遮断（フローティング方式）

●4P：DC1000Vストリング用（大型商用太陽光発電所）

→ 極数をシステムの電圧および接地方式に常に一致させてください。

Q4: 頻繁な切り替えにも使用できますか?

A4: いいえ。手動操作が頻繁に行われないように設計されています (メンテナンスなど)。日常的なスイッチングには、DC コンタクタまたはロード スイッチを使用します。

Q5: 他の DC MCB ブランドではなく CDADA を選択する理由は何ですか?

A5: CDADA は以下を提供します:

● 真の DC アーク遮断設計 (AC 非対応)

● 完全な IEC + CCC 認証

● 明確な視覚的なステータスインジケーター

● 正確なサイジングのための広い電流範囲 (1A ～ 63A)

● 英語の技術文書を備えた競争力のある価格設定
