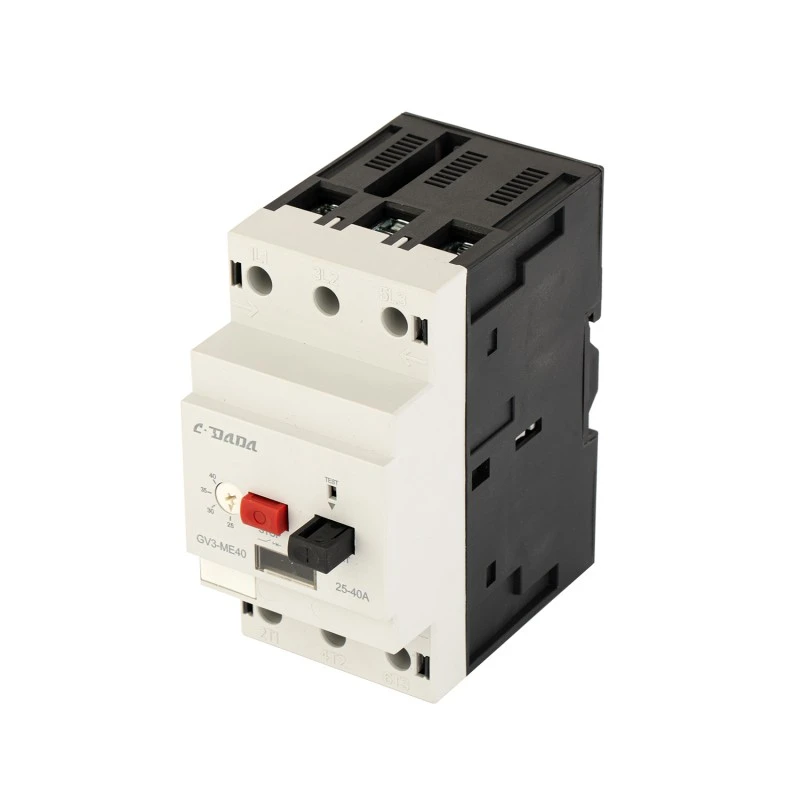

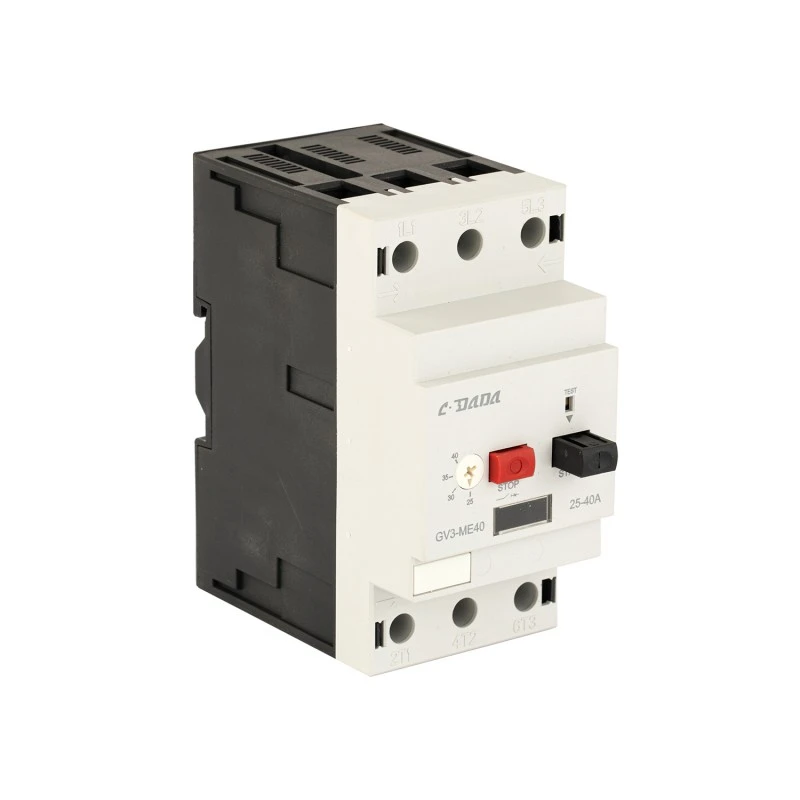

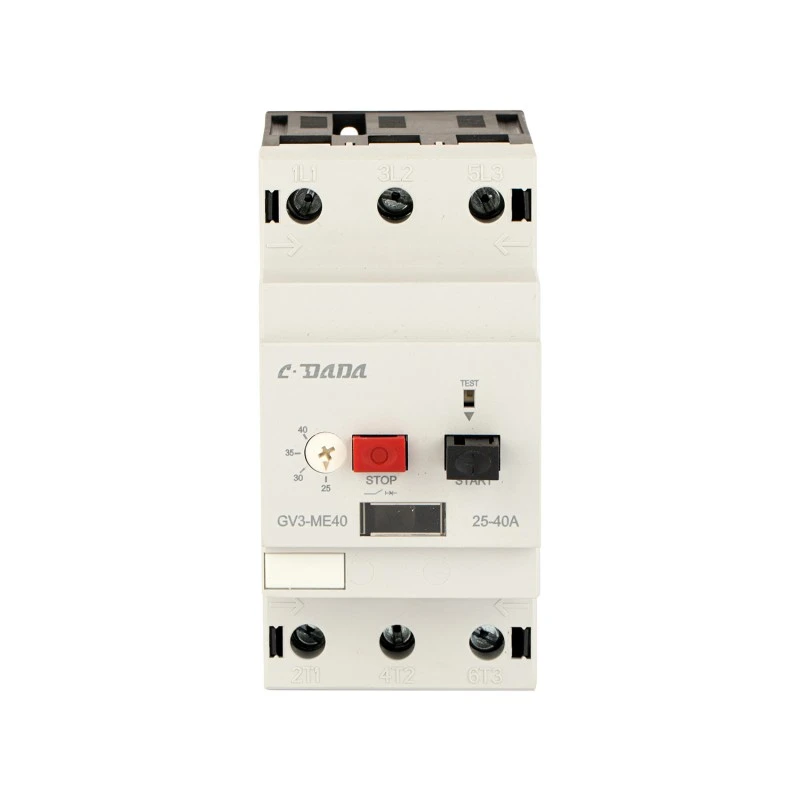

GV3 80A モーター保護サーキットブレーカー

Shanghai DADA Electric CO., LTDが設計した高度なGV2 GV3シリーズの一部であるCDADA GV3 80Aモーター保護回路ブレーカーで、信頼性の高いモーター保護を確保します。このモーター保護回路ブレーカー (MPCB) は、完全に自動化された生産および試験装置を使用した次世代技術プラットフォームで設計されており、要求の厳しい産業環境においてモーターに包括的な保護を提供します。

設定電流範囲が 25A ～ 80A で、熱過負荷保護、短絡保護、欠相検出、絶縁機能がすべて 1 つの堅牢なデバイスに統合されています。 CE 規格に認定されており、690V の定格絶縁電圧を備え、110,000 回の機械的および電気的動作が可能な GV3 MPCB は、ポンプ、ファン、コンプレッサー、コンベア、HVAC システムなどのアプリケーションに最適です。温度補償により、さまざまな周囲条件にわたって一貫したパフォーマンスが保証され、補助接点、不足電圧リリース、シャントトリップなどのオプションのアクセサリにより機能と安全性が強化されます。

主な仕様

モデルシリーズ: GV3 MPCB 80A

ブランド: CDADA |メーカー: 上海大達電気有限公司

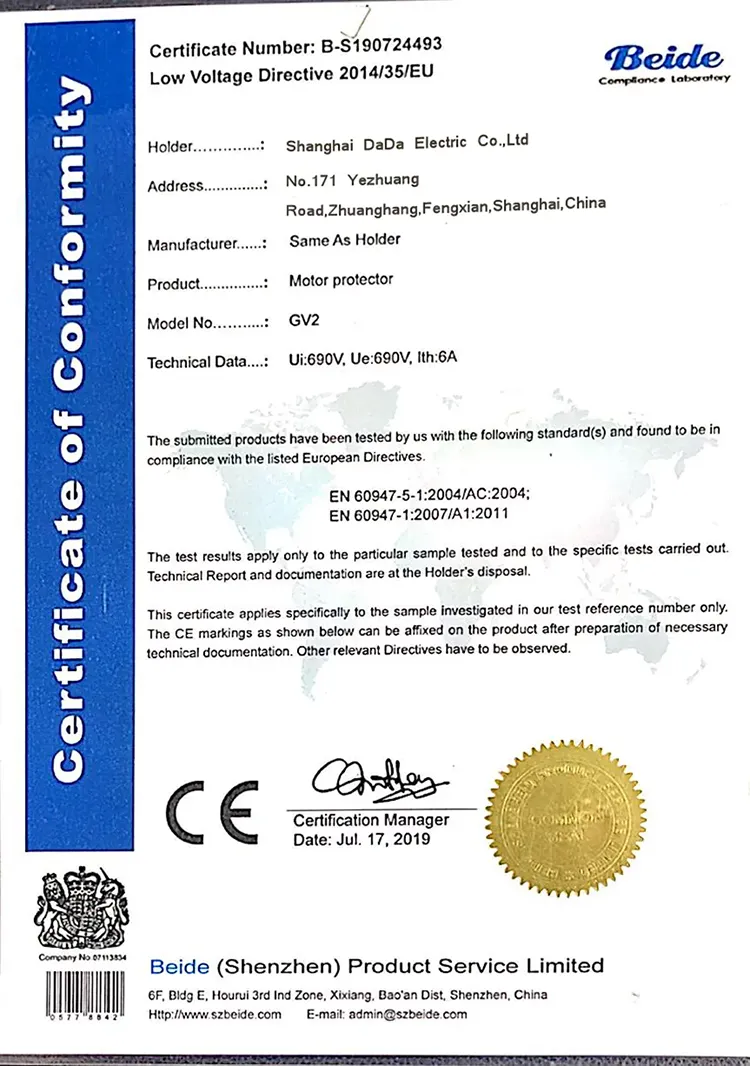

認証: CE

設定電流範囲：25A～80A（ダイヤルで調整可能）

フレーム定格: 80A

定格動作電圧: 690V AC

定格絶縁電圧 (Ui): 690V

インパルス耐電圧(Uimp):6000V

動作周波数: 50/60Hz

トリップクラス：10A（汎用モータの標準）

保護機能:

★ 熱過負荷保護

★短絡保護

★欠相保護

★アイソレーション機能（目に見える断線）

★温度補償機能内蔵

機械的寿命: 110,000 回

電気的寿命（AC-3、400V）：110,000回

締付トルク：1.7N・m

操作タイプ: プッシュボタンON/OFF、明確なトリップインジケータ付き

取り付け：35mm DINレール

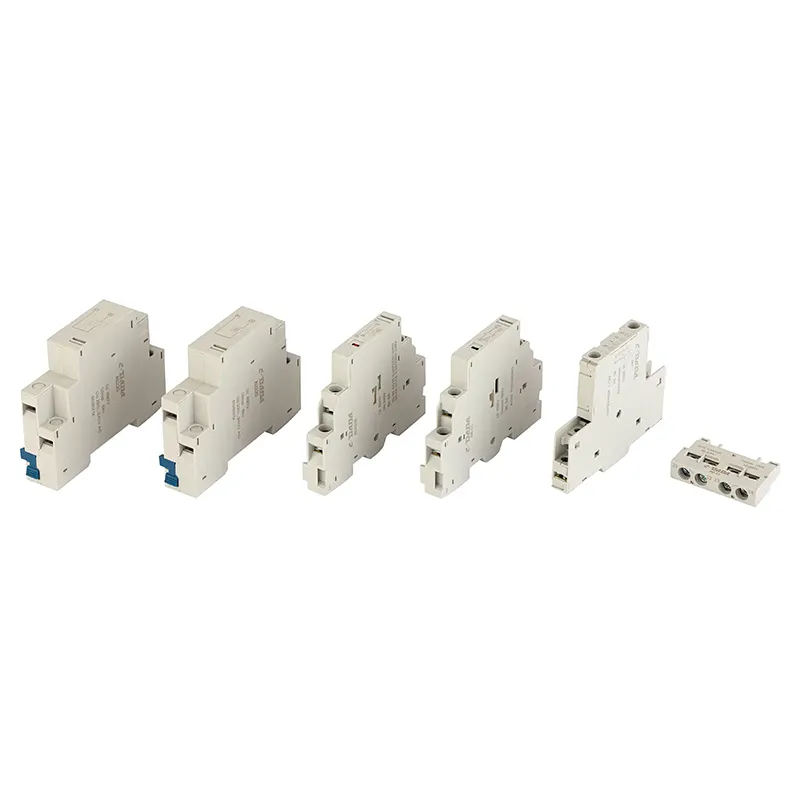

付属品:

AE前進補助接点

AN側補助接点

AU不足電圧解除

ASシャントリリース

外形寸法

CDADA GV3 80A モーター保護サーキットブレーカーを選ぶ理由?

★ 包括的な保護

回路ブレーカー + サーマル過負荷リレー + アイソレーターを 1 つのデバイスに統合し、パネルのスペースと配線の複雑さを削減します。

★高い耐久性と信頼性

110,000 回の機械的/電気的サイクルにより、過酷な条件下でも長期にわたるパフォーマンスが保証されます。

★温度補償

内蔵の熱補償により、周囲温度の変化に関係なく正確なトリップが保証されます。

★省スペース設計

コンパクトな DIN レール取り付け設計により、スペースが貴重な産業用制御パネルや OEM 機械に最適です。

★ 完全なアクセサリ エコシステム

AE (前方補助)、AN (側方補助)、AU (不足電圧リリース)、AS (シャントトリップ) をサポートし、リモート信号送信、自動シャットダウン、または PLC 統合を可能にします。

★ グローバルコンプライアンス

690V 定格の CE 認定を受けており、ヨーロッパ、アジア、アフリカ、ラテンアメリカなどの国際市場に適しています。

★当社の工場は、SGS/Intertek/TUV/KEMAなどの有名な第三者機関による監査に合格しています。適格な潜在的なパートナーは監査レポートを利用できます。

代表的な用途

産業用モーター: ポンプ、ファン、コンプレッサー、コンベア

HVAC システム: 大型チラー、換気ユニット

OEM機械：包装機械、食品加工機械

ビルディングオートメーション: エレベーター補助装置、大型換気制御装置

改造プロジェクト: ヒューズ + サーマル リレーを統合 MPCB に置き換える

よくある質問

Q1: GV2 と GV3 80A モーター保護サーキットブレーカーの違いは何ですか?

A1: GV3 シリーズはより高い電流定格 (最大 80 A) 向けに設計されていますが、GV2 シリーズはより低い電流 (最大 32 A) をカバーします。 GV3 は、より大型のモーターとより重い負荷に適しています。

Q2: GV3 MPCB を単相モーターに使用できますか?

A2: はい、ただし主に三相モーター用に設計されています。単相アプリケーションの場合は、より小型モーター向けに調整された GV2 シリーズを検討してください。

Q3: GV3 MPCB には温度補償が組み込まれていますか?

A3: はい！熱過負荷メカニズムには温度補償が含まれており、冷蔵室から高温の​​工場まで、幅広い周囲温度にわたって一貫したトリップ性能を保証します。

Q4: GV3 は交換が必要になるまでに何回の操作を処理できますか?

A4: 機械的寿命は11万回、電気的寿命（AC-3、400V）も11万回と耐久性が高く、産業現場での継続使用にも耐えられます。

Q5: 他のブランドではなく CDADA GV3 を選ぶ理由は何ですか?

A5: CDADA は以下を提供します:

● 生産における高度な自動化 → 高品質と一貫性

● 詳細なテストレポートを備えた堅牢な CE 認証

●機能を強化する豊富なアクセサリ（AE/AN/AU/AS）

● 品質に妥協しない競争力のある価格設定

● OEM および代理店向けの短納期と技術サポート
