モジュラーコンタクタが現代の電気制御システムに不可欠になっているのはなぜですか?
モジュラーコンタクタは急速に現代の配電および自動化システムの中核コンポーネントになりました。コンパクトな構造、柔軟な設置、エネルギー効率、および長い耐用年数により、住宅、商業、および産業用途で好まれる選択肢となっています。この記事では、モジュラーコンタクタとは何か、その仕組み、主な利点、選択基準、アプリケーションシナリオ、一般的な課題、将来の傾向について説明します。また、ますます複雑化する電気環境において信頼性の高いスイッチング ソリューションを求めるエンジニア、請負業者、システム インテグレータに実践的なガイダンスを提供します。
目次
1. モジュラーコンタクタの概要

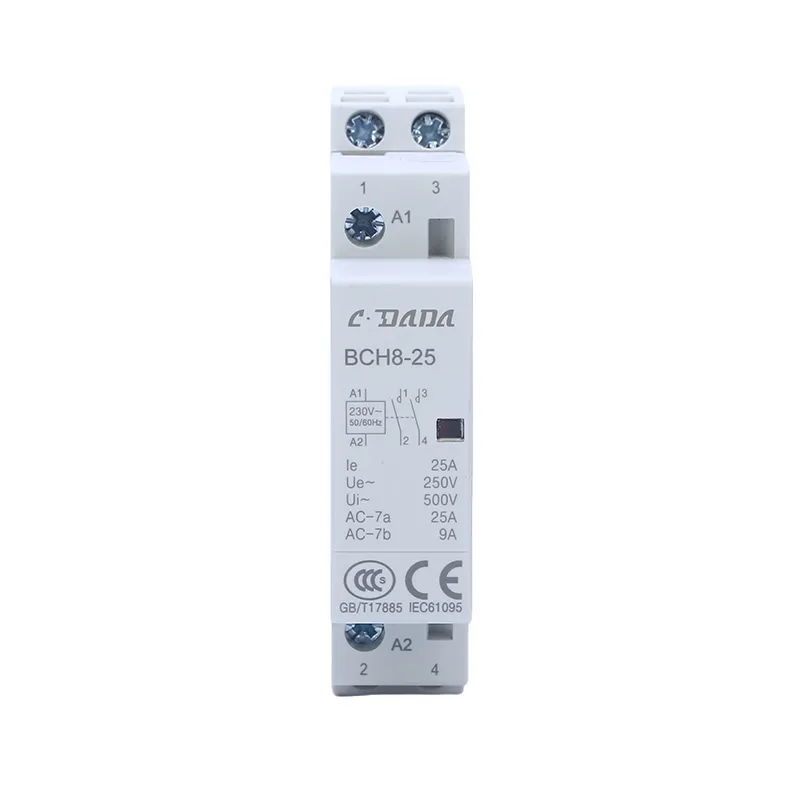

モジュラー コンタクタは、標準 DIN レール システムに適合するコンパクトなモジュラー形式で電源回路を管理するように設計された電気制御スイッチング デバイスです。従来のかさばるコンタクタとは異なり、モジュラーコンタクタは、スペース効率、安全性、設置の容易さが重要となる合理化された配電パネル向けに特別に設計されています。
これらは、照明制御、HVAC システム、産業オートメーション、スマート ビルディング インフラストラクチャで広く使用されています。その設計は、自動化、エネルギー効率、集中制御に対する現代の需要に適合しています。
電気システムがインテリジェントな制御と分散型エネルギー管理に向けて進化するにつれて、モジュラーコンタクタはオプションのアップグレードではなく標準コンポーネントになりつつあります。
2. 構造と動作原理
モジュラーコンタクタは、シンプルでありながら非常に効果的な電磁原理に基づいて動作します。制御電圧がコイルに印加されると、接点を引き寄せる磁界が発生し、主回路に電流が流れるようになります。
主要なコンポーネントは次のとおりです。
- コイル：通電すると電磁力を発生
- 連絡先:回路を開くか閉じるか
- 囲い：絶縁と安全保護を提供します
- DINレールハウジング:モジュール式の設置が可能
この設計により、迅速なスイッチング、低消費電力、およびさまざまな負荷下での安定した動作が保証されます。
| 成分 | 関数 | 重要性 |
|---|---|---|
| コイル | 電磁場を生成します | スイッチング動作を制御します |
| 主な連絡先 | 電流を流すか遮断する | 負荷スイッチングを処理します |
| ハウジング | 内部コンポーネントを保護します | 安全性と絶縁性を確保 |
| 取付ベース | DINレールの取り付け | モジュール式システム統合をサポート |
3. 最新のシステムの主な利点
モジュラーコンタクタの人気の高まりは、現代の電気工学の課題に対処するいくつかの重要な利点によって促進されています。
- 省スペース設計:小型分電盤に最適
- エネルギー効率:コイルの消費電力が低いため、運用コストが削減されます
- サイレント動作:住宅および商業環境に最適
- 簡単な取り付け:DINレール取り付けによりセットアップが簡単
- 高い信頼性:長いスイッチングライフサイクル向けに設計
- 柔軟な制御:自動化システムとの互換性
これらの利点により、モジュール式コンタクタは、効率と自動化が最優先事項であるスマート ビルディング システムにおいて特に価値があります。
4. モジュラーコンタクタと従来のコンタクタの比較
適切なソリューションを選択するには、モジュール式コンタクタと従来のコンタクタの違いを理解することが不可欠です。
| 特徴 | モジュラーコンタクタ | 従来のコンタクタ |
|---|---|---|
| サイズ | コンパクト、DINレール取付可能 | 大型のパネル取り付け型 |
| インストール | 迅速かつモジュール式 | より複雑な配線 |
| 騒音レベル | 静かな動作 | 可聴スイッチングノイズ |
| 応用 | スマート ビルディング、HVAC、照明 | 重工業システム |
| エネルギーの使用 | コイル消費量が少ない | より高いエネルギー需要 |
従来のコンタクタは依然として過酷な産業環境で主流を占めていますが、最新の自動化主導システムではモジュール式コンタクタが明らかに優れています。
5. さまざまな業界にわたるアプリケーション シナリオ
モジュラーコンタクタは、その多用途性とコンパクトな設計により、さまざまな用途に使用されています。
- 住宅用建物:照明制御、給湯器、スマートホームシステム
- 商業施設：HVAC 制御、エスカレーター、エレベーター システム
- 産業オートメーション:モーターのスイッチングと機械の制御
- エネルギーシステム:太陽光発電インバーターと蓄電池システム
- インフラストラクチャー：公共照明および交通管制システム
スマート ビルディングでは、モジュラー コンタクタが集中エネルギー管理システムのバックボーンとして機能することが多く、自動負荷制御とスケジュール設定が可能になります。
6. 適切なモジュラーコンタクタの選び方
正しいモジュラーコンタクタを選択することは、システムの信頼性と効率にとって非常に重要です。いくつかの重要な要素を考慮する必要があります。
- 定格電流:負荷要件に一致する必要がある
- 制御電圧:制御システムとの互換性を確保
- 極数:単相または三相システム
- デューティサイクル:スイッチング動作の頻度
- 環境条件:温度、湿度、粉塵レベル
以下は簡略化された選択ガイドです。
| 応用 | 推奨タイプ | 主要な要件 |
|---|---|---|
| 照明システム | 2Pモジュラーコンタクタ | 低ノイズ、頻繁なスイッチング |
| HVAC システム | 3Pモジュラーコンタクタ | 中耐荷重 |
| 産業用モーター | 耐久性の高いモジュラーコンタクタ | 高電流定格 |
7. 設置とメンテナンスに関する考慮事項
適切に設置すると、最適なパフォーマンスと長い耐用年数が保証されます。モジュラーコンタクタは使いやすさを考慮して設計されていますが、それでも正しい手順に従う必要があります。
- 取り付ける前に電源が切断されていることを確認してください
- DINレールに確実に取り付け
- 図に従って配線接続を確認してください
- コイル電圧の互換性を確認してください
- 完全な展開の前にスイッチング操作をテストする
通常、メンテナンスは最小限で済みますが、接点が清潔で磨耗していないことを確認するために定期的な検査をお勧めします。
8. 一般的な問題とトラブルシューティング
高品質のモジュラーコンタクタであっても、不適切に使用または取り付けられた場合、問題が発生する可能性があります。
- 接触溶接：多くの場合、過負荷状態が原因で発生します
- コイルの故障:電圧供給が間違っているため
- 過熱：通気不良や過大な負荷
- 機械的摩耗:時間の経過とともに頻繁なスイッチング サイクルが発生する
トラブルシューティングは常に負荷状態を確認することから始め、続いてコイルと接点の完全性の電気的テストを行う必要があります。
9. モジュラースイッチング技術の将来の動向
モジュール式コンタクタの将来は、スマート グリッドおよびインテリジェント ビルディング システムの開発と密接に関係しています。いくつかのトレンドがその進化を形作っています。
- IoTベースの制御システムとの統合
- リモート監視と診断
- エネルギー消費最適化アルゴリズム
- 小型化・高密度化設計
- 改良されたアーク抑制技術
自動化が拡大し続けるにつれて、モジュラーコンタクタは効率的かつインテリジェントな配電を可能にする上でますます重要な役割を果たすことになります。
10. よくある質問
Q1: モジュラーコンタクタの主な目的は何ですか?
これは、特にオートメーションおよびビル管理アプリケーションにおいて、制御システムの電気負荷を切り替えるために使用されます。
Q2: モジュラーコンタクタは産業環境で使用できますか?
はい、ただし、大型機械ではなく、軽から中程度の産業負荷に最適です。
Q3: モジュラーコンタクタの寿命はどれくらいですか?
適切に使用すれば、負荷条件に応じて数十万から数百万のスイッチング サイクルに耐えることができます。
Q4: モジュラーコンタクタはエネルギー効率が良いですか?
はい、コイルの消費電力が低いように設計されており、従来のモデルと比較して効率が高くなります。
11. 結論と連絡先
モジュラーコンタクタは、電気スイッチング技術の大幅な進歩を表しています。コンパクトな構造、効率、適応性により、住宅用オートメーションから産業用制御ネットワークに至るまで、現代の電気システムに不可欠なコンポーネントとなっています。インフラストラクチャのインテリジェント化が進むにつれて、信頼性が高く柔軟なスイッチング デバイスの需要は今後も高まり続けるでしょう。
メーカーのような上海大達電気有限公司は、世界の工業規格に合わせた高性能モジュラーコンタクタソリューションを開発することで、この進化に貢献しています。
安定性、効率性、コスト効率の高いモジュラー コンタクタ ソリューションをお探しの場合、当社のエンジニアリング チームがプロジェクト要件をサポートする準備ができています。
お問い合わせ今日電気制御システムのカスタマイズされたソリューションと技術サポートを探索します。
