残留電流遮断器とは何ですか?

A 残留電流遮断器(RCCB) は、人や財産を感電、火災の危険、漏れ電流から保護するために設計された重要な電気安全装置です。住宅用、商業用、産業用の負荷がますます複雑になっている現代の電気システムでは、RCCB は安全な配電を確保する上で重要な役割を果たしています。この記事では、RCCB の仕組み、RCCB が不可欠な理由、適切なモデルの選択方法、一般的な設置方法、メンテナンスのヒント、実際のアプリケーションを理解するための包括的なガイドを提供します。また、読者が迷惑なトリップ、不適切なサイジング、システム互換性の問題などの実際的な問題点を解決するのにも役立ちます。

目次

• 1. 残留電流遮断器の概要
• 2. 残留電流遮断器の仕組み
• 3. RCCBの種類とその違い
• 4. 主な利点と保護メカニズム
• 5. RCCB対MCB対RCBO
• 6. 適切な RCCB を選択する方法
• 7. インストールのガイドラインとベストプラクティス
• 8. 一般的な問題とトラブルシューティング
• 9. メンテナンスとテスト
• 10. さまざまな業界での応用
• 11. 安全基準と適合性
• 12. よくある質問
• 13. 結論

1. 残留電流遮断器の概要

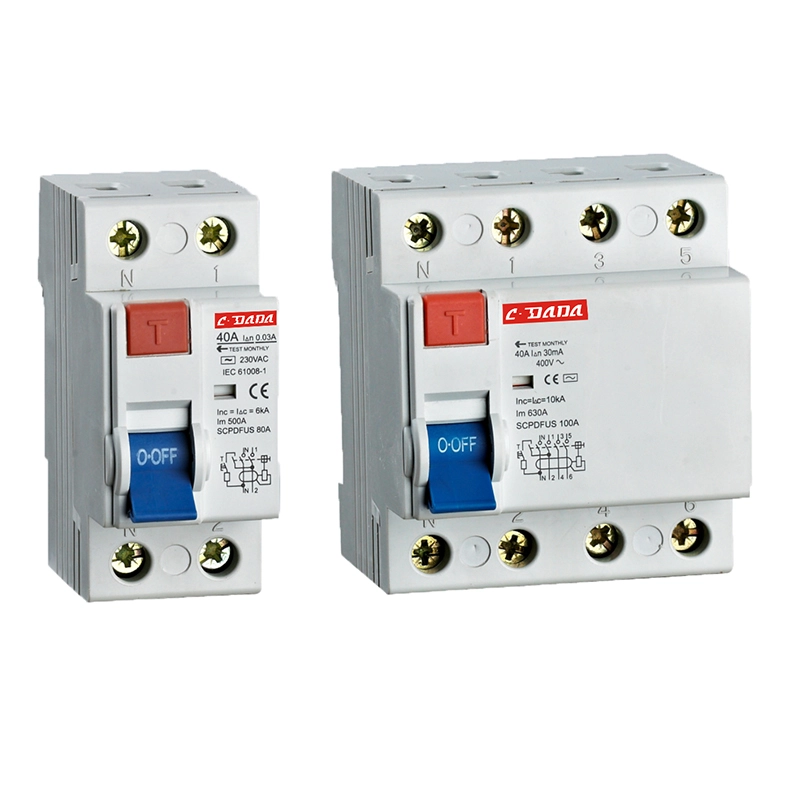

残留電流サーキットブレーカー (RCCB) は、活線電流と中性電流の間の不均衡を検出したときに回路を切断する電気保護デバイスです。この不均衡は通常、漏れ電流がグランドに流れていることを示しており、人体に危険を及ぼすか、電気火災を引き起こす可能性があります。

標準の保護装置とは異なり、RCCB は過負荷や短絡状態から保護しません。その代わりに、その主な役割は、たとえ 30mA 程度の小さな漏れ電流であっても検出して個人の安全を確保することです。

2. 残留電流遮断器の仕組み

残留電流遮断器の動作原理は、回路に入る電流と回路から出る電流が等しくなければならないというキルヒホッフの電流法則に基づいています。何らかの違いがある場合は、漏れを示します。

RCCB 内部では、変流器が活線と中性線を継続的に監視します。通常の状態では、磁場は互いに打ち消し合います。しかし、漏れが発生すると、アンバランスによりトリップ機構が作動します。

• 通常の状態: 活電流 = 中性電流
• 故障状態: 活電流 ≠ 中性電流
• トリップ動作: 回線が即座に切断されます (ミリ秒)

この素早い応答により、RCCB は感電防止に非常に効果的になります。

3. RCCBの種類とその違い

アプリケーションごとに異なるタイプの RCCB が必要になります。以下は、最も一般的なタイプの内訳です。

4. 主な利点と保護メカニズム

RCCB は、現代の電気システムに不可欠な複数の保護層を提供します。

• 感電保護:故障した回路を瞬時に切断することで致命的な事故を防ぎます。
• 防火：配線を過熱させる可能性のある漏れ電流を防ぎます。
• 機器の保護:地絡による被害を軽減します。
• 高感度:10～30mAまでの漏電を検出します。
• 速い応答時間:ミリ秒以内にトリップします。

これらの利点により、RCCB は住宅用と産業用の両方の電気インフラストラクチャに不可欠なものとなっています。

5. RCCB対MCB対RCBO

多くのユーザーは、RCCB を MCB および RCBO と混同します。以下の表は違いを明確にしています。

多くの設置では、完全な保護を実現するために RCCB が MCB と併用されます。

6. 適切な RCCB を選択する方法

安全性とシステム効率を確保するには、適切な RCCB を選択することが重要です。次の要因を考慮してください。

• 定格電流:システム負荷に合わせてください (例: 25A、40A、63A)。
• 感度レベル:個人保護用には 30mA、防火用には 100mA ～ 300mA。
• 極数:単相の場合は2極、三相の場合は4極となります。
• タイプの選択:負荷特性に応じてAC、A、またはB。
• ブランドの信頼性:安全性が証明された認定メーカーを選択してください。

7. インストールのガイドラインとベストプラクティス

RCCB のパフォーマンスには、適切な取り付けが不可欠です。配線を誤​​ると、迷惑なトリップやトリップ不良が発生する可能性があります。

• 正しい位相とニュートラル接続を確認してください。
• 最終回路の上流に RCCB を設置します。
• 回路間で中性線を混在させないでください。
• インストール後にテスト ボタンを使用してデバイスをテストします。
• 地域の電気規定と規格に従ってください。

8. 一般的な問題とトラブルシューティング

高品質の RCCB でも問題が発生する可能性があります。一般的な問題と解決策は次のとおりです。

• 迷惑なトリップ:多くの場合、複数の機器からの漏れや絶縁不良が原因で発生します。
• リセットの失敗:永続的な地絡を示している可能性があります。
• テスト中にトリップなし:デバイスに欠陥がある可能性があり、交換が必要です。
• 過熱：接続の緩みまたは過負荷状態が原因です。

9. メンテナンスとテスト

定期的なメンテナンスにより、RCCB の長期的な信頼性が保証されます。

• 毎月テストボタンを押して動作を確認してください。
• 配線接続を毎年検査してください。
• 古いデバイスは 8 ～ 10 年ごとに交換してください。
• 変色や焼けの兆候がないか監視します。

10. さまざまな業界での応用

残留電流遮断器は、さまざまな分野で広く使用されています。

• 住宅用建物:キッチン、バスルーム、屋外サーキット。
• 商業施設：オフィス、ショッピングモール、ホテル。
• 産業プラント:機械の保護および制御パネル。
• 健康管理：重要な生命維持システムと研究室。
• EV充電ステーション:高感度の漏水検出。

11. 安全基準と適合性

RCCB は、信頼性と性能を確保するために国際安全規格に準拠する必要があります。これらの規格では、トリップ時間、漏れ感度、耐久性テストなどのパラメータが定義されています。

コンプライアンスにより、障害状況下でもデバイスが一貫して動作し、世界的な安全性の期待を満たすことが保証されます。

12. よくある質問

Q1: RCCB は短絡を防止しますか?
いいえ、漏電を防ぐだけです。 MCB は短絡保護のために必要です。

Q2: RCCB が頻繁にトリップするのはなぜですか?
これは、家電製品の欠陥、絶縁の問題、または累積的な漏れが原因である可能性があります。

Q3: RCCBは接地なしでも動作しますか?
お勧めしません。適切な接地により、効果的な動作が保証されます。

Q4: RCCB はどれくらいの頻度でテストする必要がありますか?
組み込みのテスト ボタンを使用して少なくとも月に 1 回。

Q5: RCCBの寿命はどれくらいですか?
使用条件にもよりますが、通常8～10年です。

13. 結論

残留電流遮断器は、あらゆる電気システムにおいて最も重要な安全装置の 1 つです。漏れ電流を検出し、数ミリ秒以内に回路を切断することで人命を救う保護を提供します。 RCCB は、家庭、工場、商業ビルのいずれで使用される場合でも、感電や火災の危険を大幅に軽減します。

適切なタイプを選択し、正しく設置し、定期的にメンテナンスすることで、長期的な安全性とシステムの安定性が確保されます。電力需要が増大し続ける中、RCCB は現代の配電システムの基本的なコンポーネントであり続けています。
