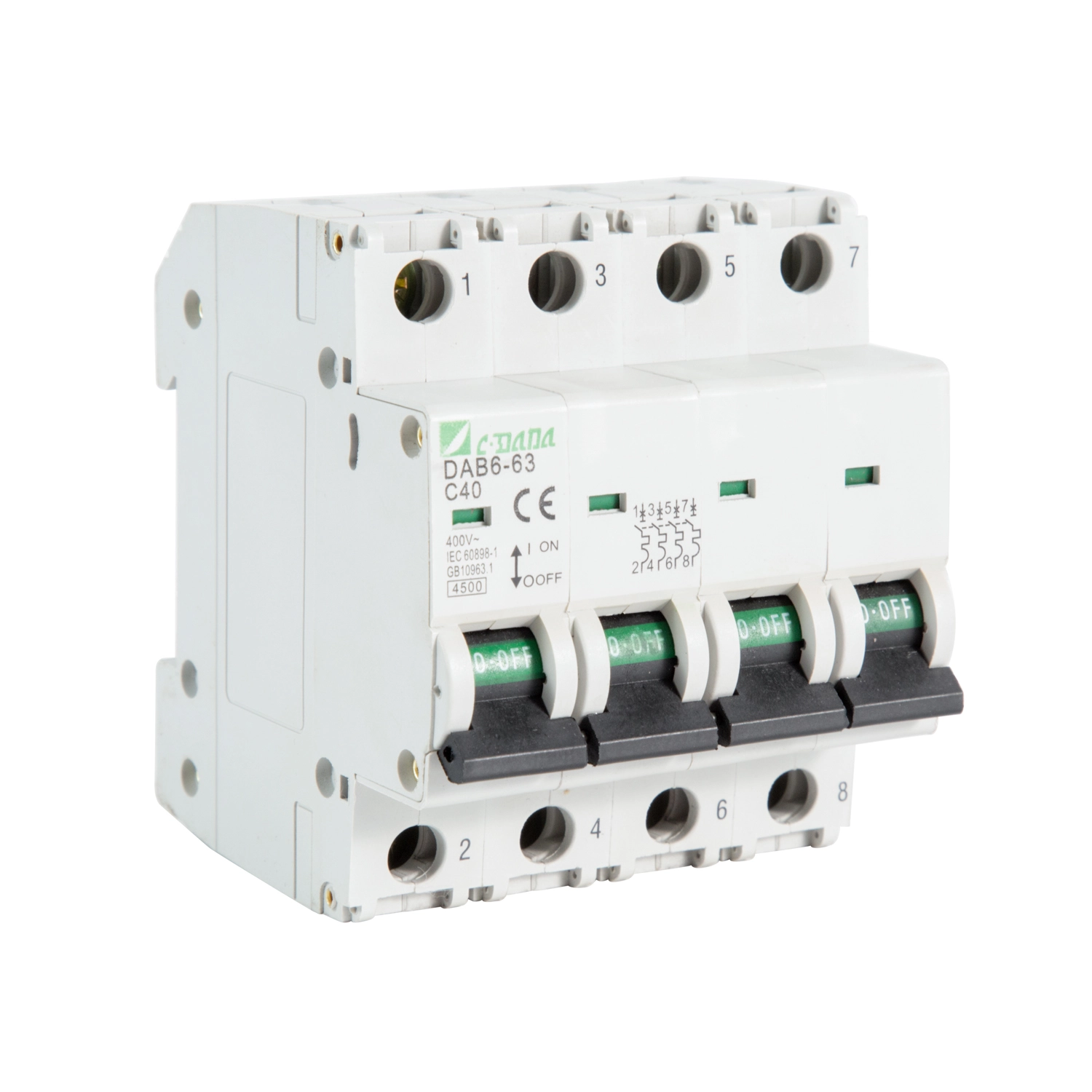

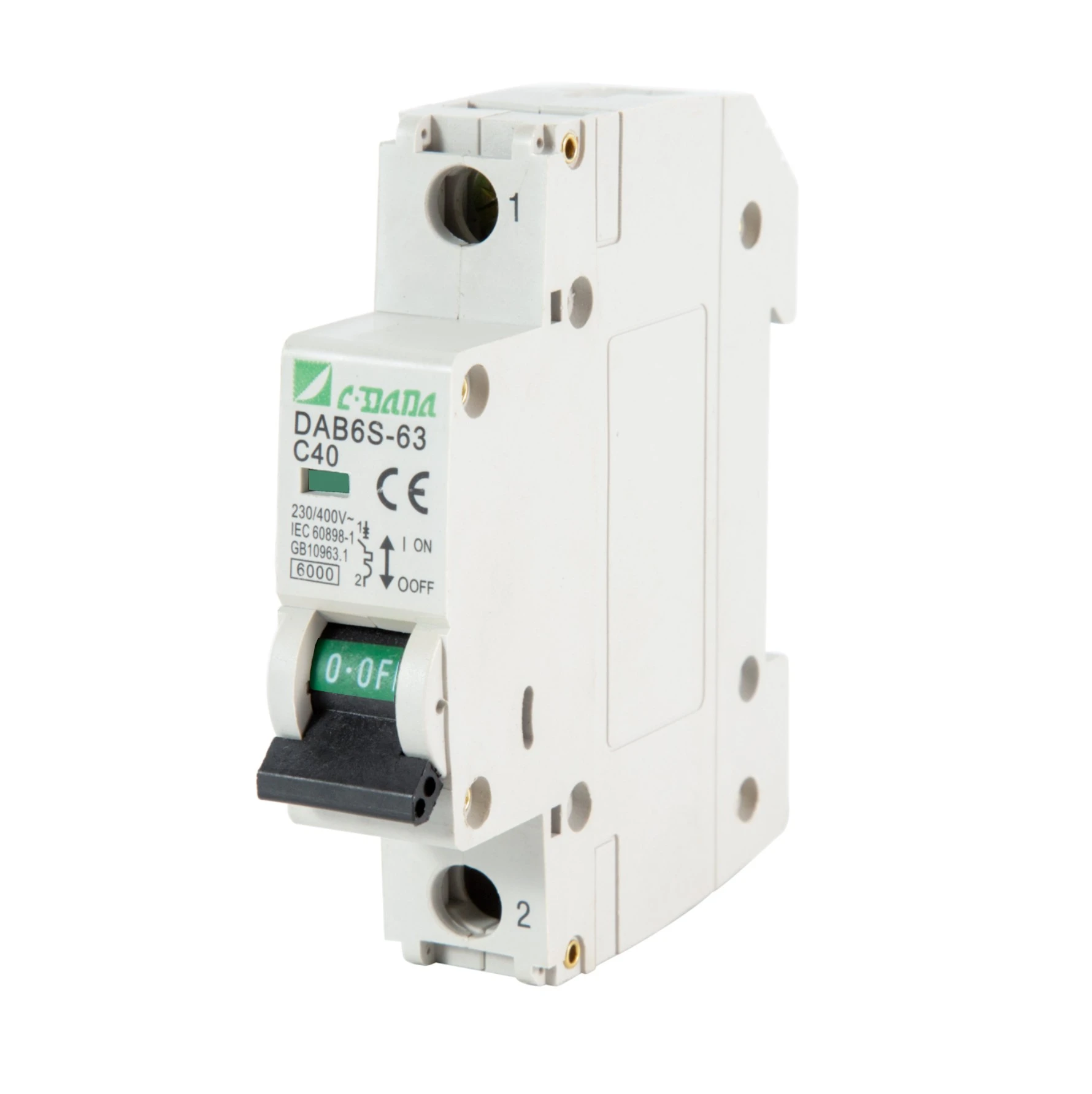

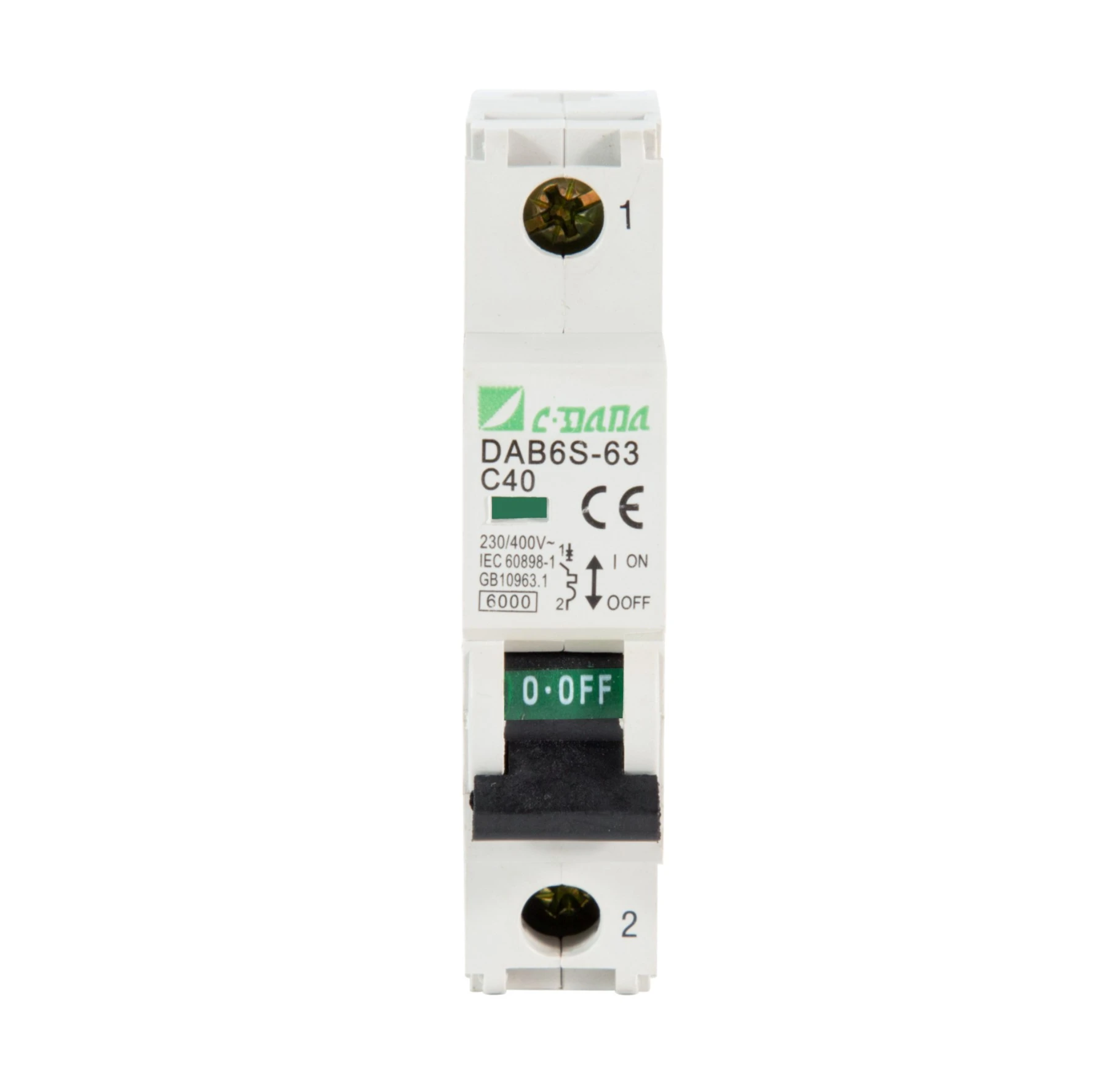

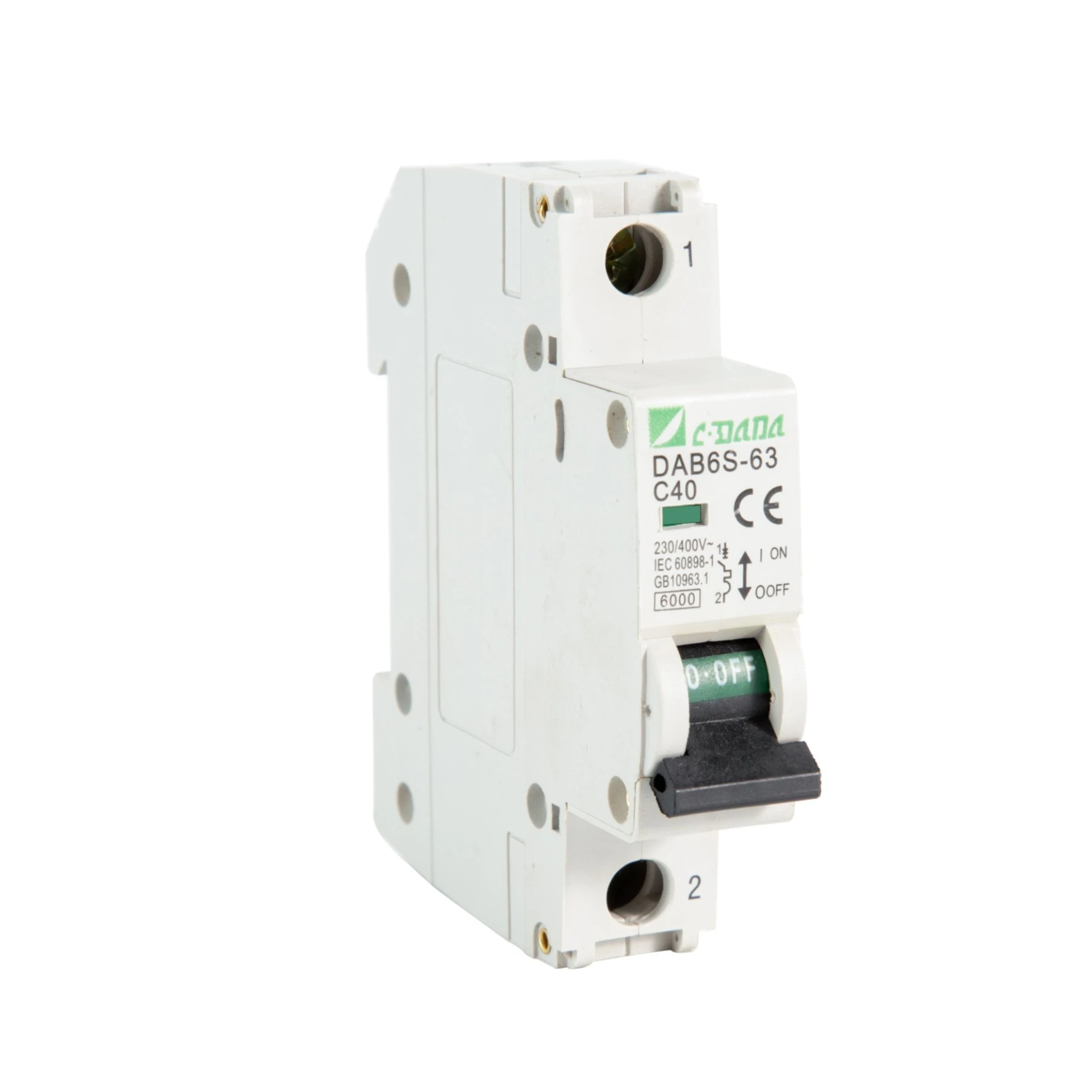

6kA AC小型サーキットブレーカー

Model:DAB6-63

6kA AC ミニチュアサーキットブレーカー (DAB6-63) を上海 DADA Electric から購入してください。当社は信頼できるメーカーおよびサプライヤーです。この製品はCEおよびCB認定を受けており、1P/2P/3P/4Pが利用可能で、家庭用および軽商業用のB/C/D曲線を備えています。広い温度範囲 (-40°C ～ +50°C)、低熱損失端子。住宅用パネルに最適です。

お問い合わせを送信

製品説明

CDADA DAB6-63 6kA AC ミニチュアサーキットブレーカを使用すると、家庭や小規模商業ビルで信頼性が高く、安全で効率的な回路保護を確保できます。住宅用分電盤用に設計されたこの 6kA 小型回路ブレーカーは、照明や電化製品 (B 曲線) からポンプやホイストなどの突入電流が大きいモーター (D 曲線) まで、さまざまな負荷にわたって正確な過負荷および短絡保護を提供します。

CE および CB 認証、堅牢な端子設計、-40 °C ～ +50 °C の動作温度範囲を備えた DAB6-63 は、どんな気候でも信頼できるパフォーマンスを提供します。最新の幅広レバーにより安全な操作が保証され、ノッチ付きクランプにより熱の蓄積が軽減され、接続の安定性が向上するため、電気技師、建設業者、OEM パネル組立業者にとって賢明な選択となっています。

6kA AC Miniature Circuit Breaker

主な仕様

モデル: DAB6-63シリーズ

タイプ: AC ミニチュアサーキットブレーカー (MCB)

遮断容量: 6kA @ 230/400V AC

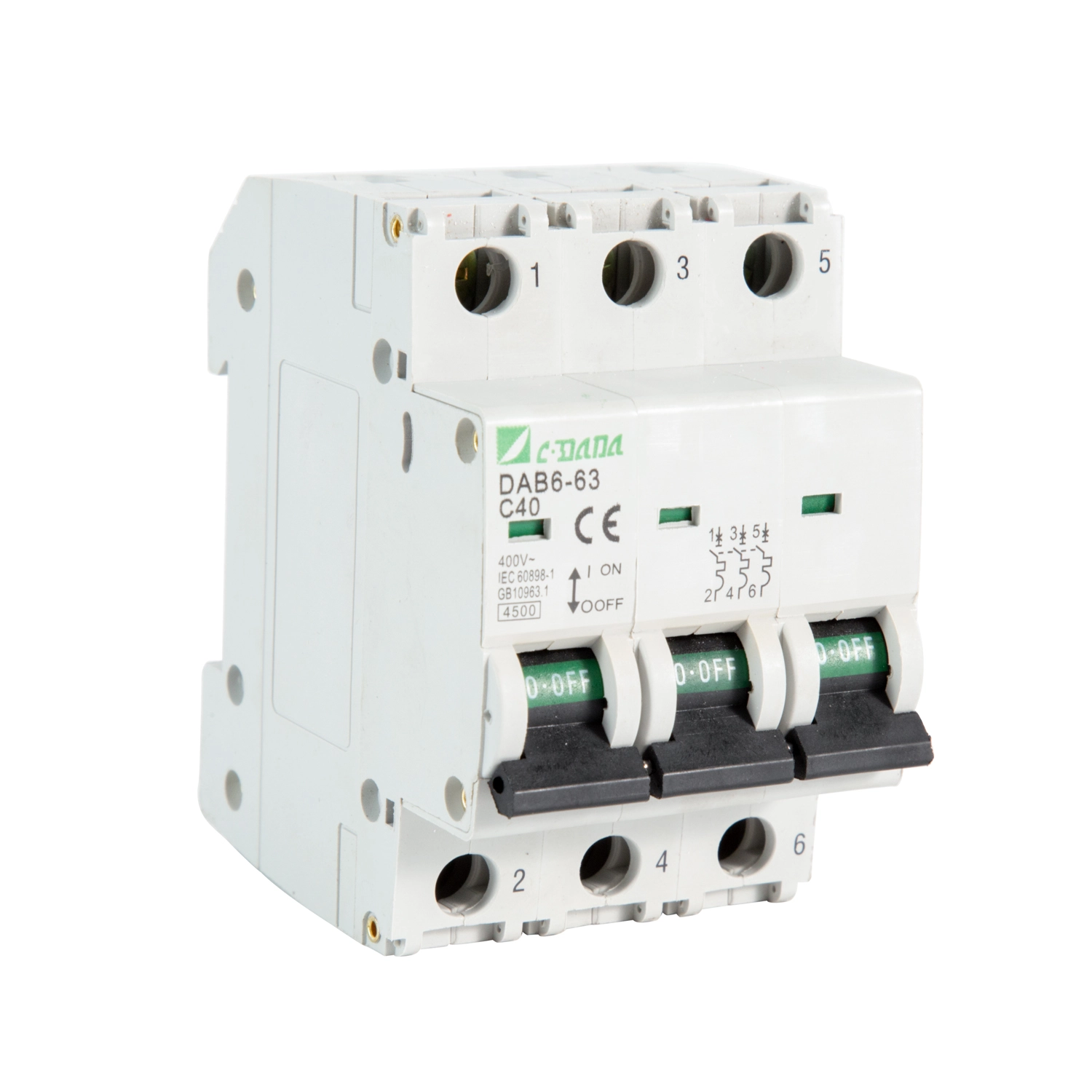

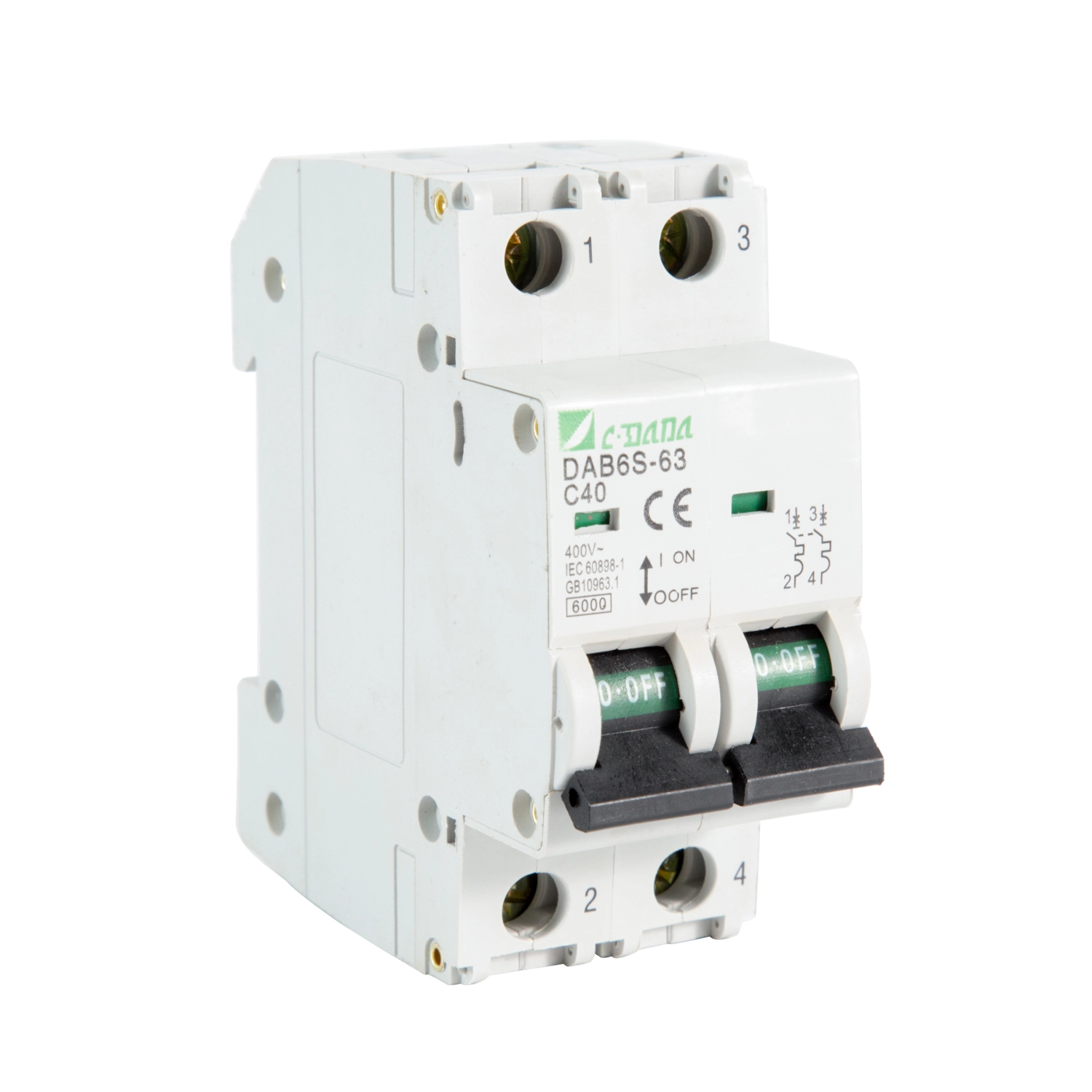

極数：1P、2P、3P、4P

トリップカーブ:

B: 照明および抵抗負荷用 (3～5×In)

C：汎用モータ用（5～10×In）

D: コンプレッサー/ポンプなどの高突入負荷用 (10 ～ 20×インチ)

定格電流 (入力): 1A – 63A (標準ステップ)

動作温度: –40°C ～ +50°C

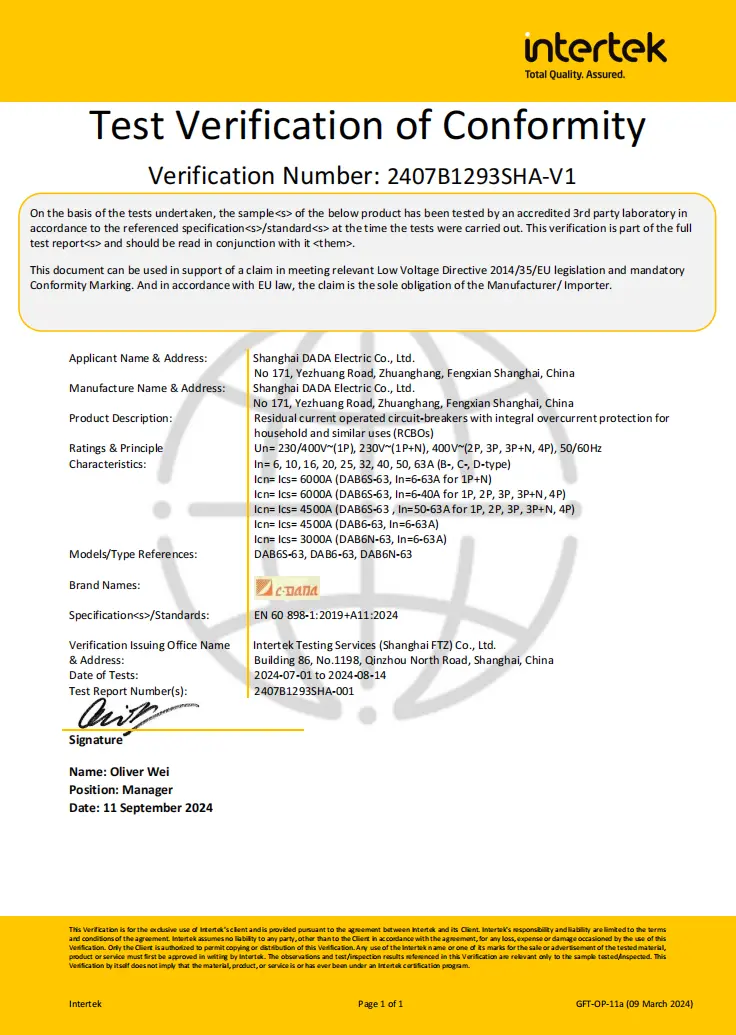

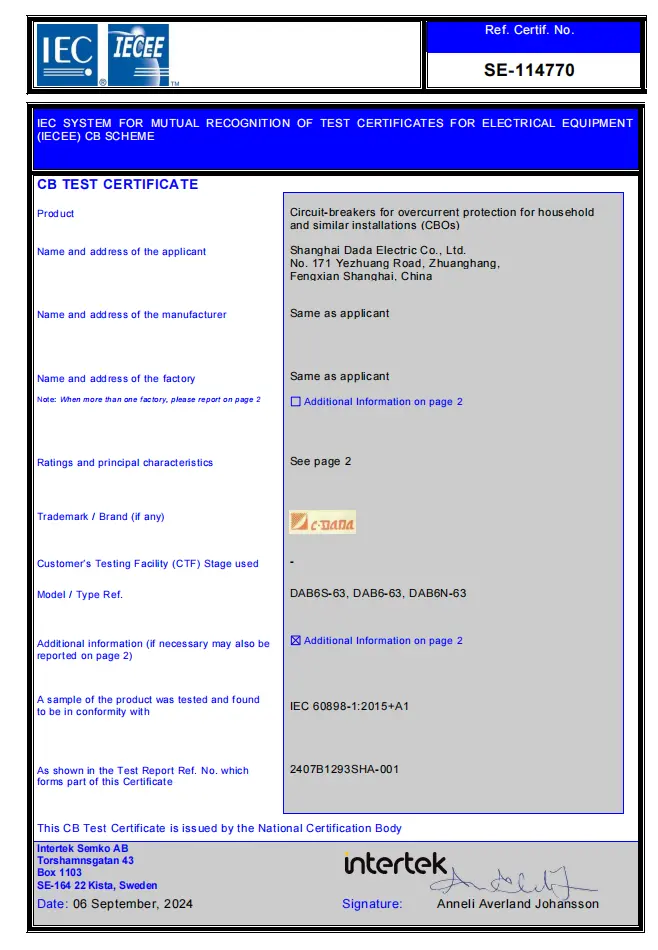

認証: CE、CB

主な特徴:

★ノッチ付き端子クランプ → 熱損失が少なく、機械的強度が高い

★操作レバーの幅が広くなり、グリップ力と接触面積が向上

★短絡保護機構

★DINレール取付可能（標準35mm）

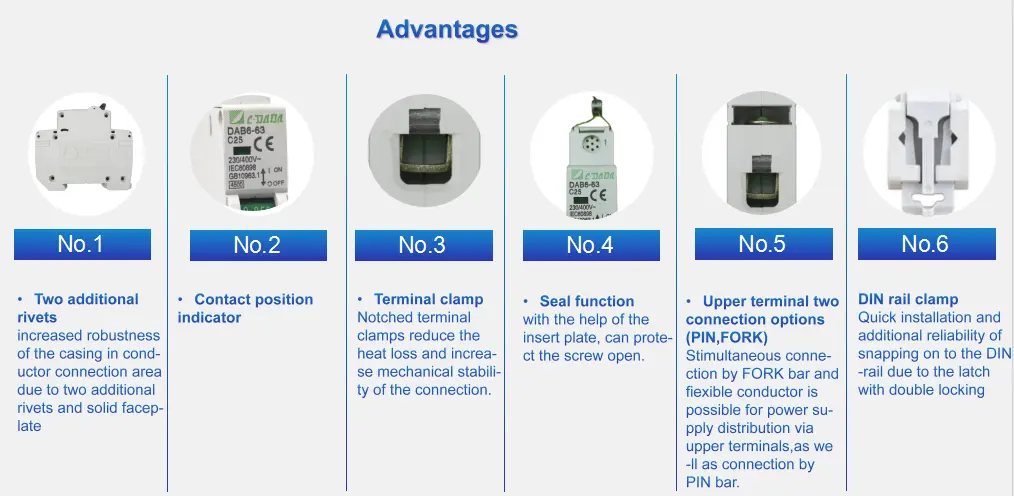

利点

6kA AC Miniature Circuit Breaker

技術データシート

MCB DAB6-63
一般配電の保護用 (IEC/EN 60898-1)
極			1P	2P	3P	4P
電気的性能
機能			短絡保護、過負荷保護、絶縁、制御
定格周波数 f Hz			50-60Hz
定格使用電圧Ue V AC			230/400	400
定格電流（A）			6,10,16,20,25,32,40,50,63
定格絶縁電圧 Ui V			500
インパルス耐電圧 Uimp kV			4
瞬時引き外しタイプ		DAB6-63N	B/C/D
		DAB6-63H	B/C/D
定格短絡電流 Icn(kA)		DAB6-63N	4.5
		DAB6-63H	6
リリースタイプ			熱磁気式
寿命(O~C)	機械式	実際の値	20000
		基準値	4000
	電気	実際の値	8000
		基準値	4000
接続と設置
保護等級			IP20
ワイヤ mm²			1～35
使用温度			-5～+40℃
湿気や熱に対する耐性			クラス2
海抜高度			≤2000
相対湿度			+20℃、≤90%、+40℃、≤50%
汚染度			2
設置環境			明らかな衝撃や振動を避けてください
インストールクラス			クラスⅡ、クラスⅢ
取り付け			DIN35レール
アクセサリーとの組み合わせ
補助接点			はい
警報接点			はい
シャントリリース			はい
不足電圧解除			はい
補助接点+警報接点			はい
寸法(mm) (幅×高さ×長さ)		a	17.5	35	52.5	70
		b	80.2	80.2	80.2	80.2
		c	76.5	76.5	76.5	76.5

CDADA 6kA AC ミニチュアサーキットブレーカーを選ぶ理由?

★ あらゆる負荷に合わせてカスタマイズされた保護

用途に合わせて適切なトリップ曲線 (B/C/D) を選択し、安全を確保しながら迷惑なトリップを回避します。

	試験電流	トリップ時間	アプリケーション
B カーブ	3ln 5ln	0.132A)	タイプ B はアクティブな負荷にのみ適用されます。・電気ヒーター・給湯器・電気炉
Cカーブ	5インチ 10ln	0.132A)t<0.1s	タイプ C は通常の負荷に適しています。 -ランプ -電源ソケット -小電力モーター
Dカーブ	10ln 20インチ	0.132A) t<0.1s	瞬間的なサージ電流による回路の制御と保護 (大型モーター)
