DC 回路保護が電力システムの将来にとって重要になっているのはなぜですか?

世界の電力産業は直流への依存度を高めています。太陽光発電アレイ、バッテリーエネルギー貯蔵システム、電気自動車の充電ステーション、通信機器、およびデータセンターにはすべて、重要な DC セクションが含まれています。これらのアプリケーションが拡大するにつれて、回路保護はサポートコンポーネントからシステム安全性の中心部分へと移行しています。あ直流サーキットブレーカー異常電流を迅速かつ安全に切断し、ケーブル、コンバータ、バッテリー、および接続された機器への損傷を最小限に抑える必要があります。

DC の遮断は、AC の遮断とは技術的に異なります。 AC 回路では、電流は 1 秒間に何度も自然にゼロと交差し、電気アークの消滅に役立ちます。 DC には自然なゼロクロスがないため、接点が分離した後もアークは安定したままになります。したがって、DC 用に設計されたブレーカーには、適切な接点構造、アーク シュート、磁気吹き出し構造、絶縁距離、および配線構成が必要です。電流定格が適切であると思われるだけで、AC ブレーカーが DC サービスに適しているとみなすべきではありません。

明らかな業界トレンドの 1 つは、より高いシステム電圧とより高い電力密度への移行です。 DC 電圧が高くなると、同じ伝送電力に対する電流が減少し、導体損失とケーブル要件の低減に役立ちます。ただし、絶縁調整とアーク遮断の要求も高くなります。定格使用電圧、定格電流、極数、短絡遮断容量、使用環境、メーカー指定の接続方法などを考慮して製品を選定してください。極性要件は、一部の DC ブレーカー設計では特に重要です。

もう 1 つの傾向は、ブレーカーと電子監視の緊密な連携です。現代のエネルギー システムでは、過熱、過負荷、絶縁欠陥、異常な動作パターンを特定するために、センサー、コントローラー、通信ネットワークをますます使用しています。機械的保護は依然として不可欠ですが、ヒューズ、サージ保護装置、コンタクタ、絶縁監視装置、バッテリ管理システムなどを含む、より広範な保護アーキテクチャの一部になりつつあります。不必要なシャットダウンはソーラーストリング、保管ラック、充電キャビネット、または産業プロセス全体に影響を与える可能性があるため、上流と下流のデバイス間の選択性にも注目が集まっています。

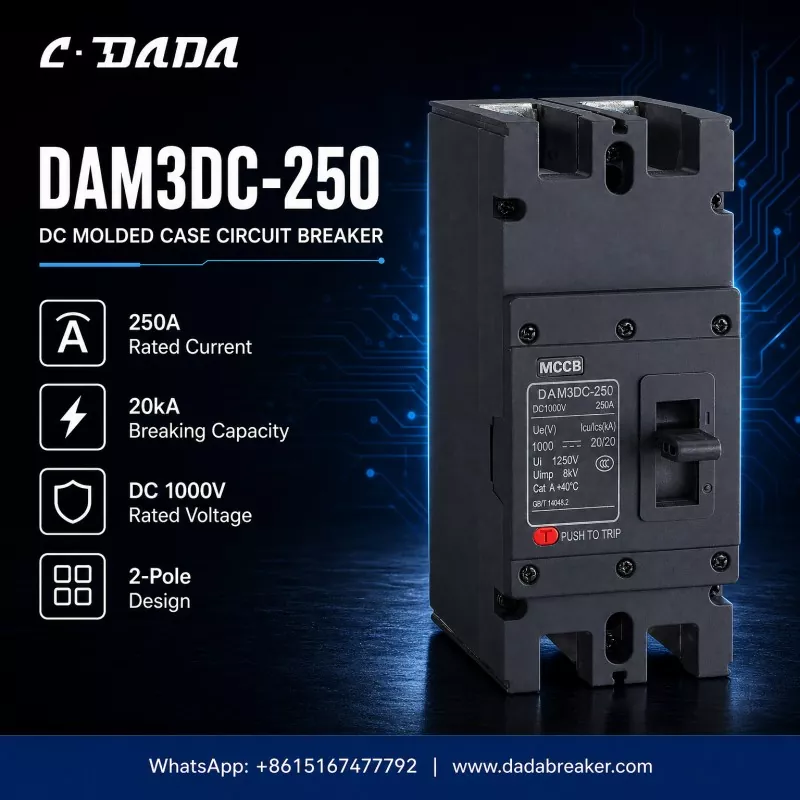

で紹介したDAM3DC-250上海大達電気は、大電流配電に使用されるモールドケース DC ブレーカのタイプを示しています。目に見える仕様は、定格電流 250 A、DC 定格電圧 1000 V、遮断容量 20 kA、および 2 極設計を示しています。これらの値は、意図された電気範囲を表します。それら自体がすべての設置への適合性を判断するものではありません。エンジニアは、実際の短絡レベル、導体サイズ、周囲温度、エンクロージャの状態、負荷特性、設置高度、適用される規格、および必要な保護調整を確認する必要があります。

エンドユーザーにとって、明確なラベルと文書は同様に価値があります。設置、メンテナンス、交換の正しい決定は、デバイスの検証済みの定格と使用上の制限を知ることに依存するためです。

今後を見据えて、購入者は現在の評価だけでデバイスを選択するのではなく、アプリケーション固有の検証をより重視するようになるでしょう。信頼性の高い DC 保護は、正しい電圧マッチング、適切な遮断能力、適切な極構成、管理された設置、および定期検査に依存します。再生可能発電、貯蔵、電化輸送が発展を続ける中、これらの基本を理解することは、システム設計者がリスクを軽減し、より信頼性の高い DC ネットワークを構築するのに役立ちます。
