信頼性の高いモーター動作にモーター保護回路ブレーカーが不可欠なのはなぜですか?

電気モーターは、産業オートメーション、製造システム、HVAC 機器、ポンプ、コンベア、コンプレッサー、および数え切れないほどの商用アプリケーションの原動力です。しかし、モーターは、過負荷、短絡、欠相、ローターのロック状態、電圧変動など、さまざまな電気的リスクに直面しています。適切な保護がなければ、これらの問題は、コストのかかるダウンタイム、機器の損傷、安全上の危険、および運用効率の低下につながる可能性があります。

この包括的なガイドでは、知っておくべきことすべてが説明されていますモーター保護回路ブレーカー(MPCB) の動作原理、利点、選択基準、設置上の考慮事項、アプリケーション、メンテナンス方法、避けるべきよくある間違いなどについて説明します。エンジニア、請負業者、施設管理者、機器メーカーのいずれであっても、この記事は、貴重なモーター資産を保護する際に情報に基づいた意思決定を行うのに役立ちます。

モーター保護サーキットブレーカーとは何ですか?

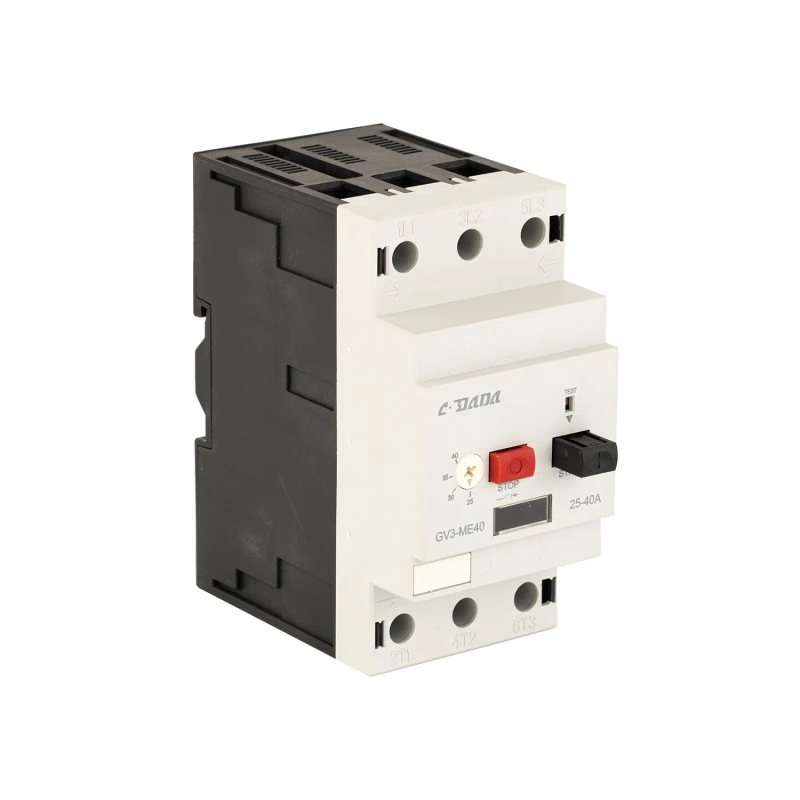

モーター保護回路ブレーカー (MPCB) は、電気モーターを異常な動作状態から保護するために特別に設計された特殊な電気保護デバイスです。標準的な回路ブレーカーとは異なり、MPCB は過負荷保護、短絡保護、欠相保護を単一のコンパクトなデバイスに組み合わせています。

その主な目的は、モーター巻線、絶縁システム、ベアリング、および接続された機器に損傷を与える前に、有害な電気的状態を検出することです。 MPCB は一般に、モーター コントロール センター、産業用制御パネル、製造施設、商業ビル、オートメーション システムに設置されます。

MPCB は、複数の保護機能を 1 つのデバイスに統合することで、信頼性と安全性を向上させながら電気システムの設計を簡素化します。

なぜ電動モーターに保護が必要なのでしょうか?

電気モーターは企業にとって重要な投資となります。モーターが 1 つでも故障すると、生産の遅延、高額な修理、運用の中断が発生する可能性があります。

一般的なモーターの脅威には次のようなものがあります。

• 過負荷状態
• 短絡
• 位相の不均衡
• 位相損失
• ローターがロックされた状況
• 不足電圧イベント
• 過剰な始動電流
• 機械的な詰まり
• 配線不良
• 絶縁破壊

適切な保護がないと、これらの問題により過剰な熱が発生し、モーター巻線が損傷し、機器の寿命が大幅に短くなる可能性があります。

モーター保護回路ブレーカーはどのように機能しますか?

MPCB は、モーター回路を流れる電流を継続的に監視します。異常事態が発生した場合、損傷が発生する前にブレーカーが自動的に電源を遮断します。

デバイスは通常、次の 2 つの保護メカニズムを採用しています。

• 熱保護:長時間にわたる過負荷電流に対応します。
• 磁気保護:短絡故障にも即座に対応します。

熱素子は過剰な電流によって発生する熱に反応しますが、磁気素子は突然の電流スパイクを検出し、ほぼ瞬時にトリップします。

この二重保護アプローチにより、段階的および突然の電気的障害の両方に効果的に対処できます。

MPCB の主要コンポーネント

最新のモーター保護回路ブレーカーには、いくつかの統合コンポーネントが含まれています。

• サーマルリレーの機構
• 磁気短絡引外しユニット
• 電流調整ダイヤル
• 手動ON/OFFスイッチ
• トリップインジケーター
• アーク消弧室
• 接続端子
• 補助接点の互換性

これらのコンポーネントを組み合わせることで、操作とメンテナンスの容易さを維持しながら、包括的なモーター保護を提供します。

MPCB を使用する主な利点

運用上の大きな利点があるため、さまざまな業界の企業が MPCB を選択しています。

多くの場合、高価なモーターの交換や生産の中断を防ぐことで、初期投資を上回る経済的メリットが得られます。

モーター保護回路ブレーカーと従来の保護装置の比較

この比較は、なぜ重要なモーター用途に専用のモーター保護装置が好まれるのかを明確に示しています。

一般的な産業用途

モーター保護回路ブレーカーは、さまざまな業界で使用されています。

• 製造工場
• 水処理施設
• HVAC システム
• 採掘作業
• 石油・ガス施設
• 食品加工工場
• 包装機械
• コンベヤシステム
• ポンプ場
• 商業ビル

電気モーターが重要な動作上の役割を果たす場合はどこでも、MPCB は信頼性と連続性の確保に役立ちます。

適切なモーター保護回路ブレーカーの選択方法

正しい MPCB を選択するには、いくつかの要素を慎重に評価する必要があります。

適切なサイズにすることで、効果的な保護を維持しながら、迷惑なつまずきを防止します。

インストールのベストプラクティス

• メーカーのガイドラインに従ってください。
• 配線接続を確認してください。
• 適切な換気を確保してください。
• 推奨されるケーブル サイズを使用してください。
• 絶縁試験を実施します。
• トルク仕様を確認してください。
• すべての回路に明確にラベルを付けます。
• 試運転テストを実施します。

専門的な設置により、動作の信頼性と安全性のパフォーマンスが大幅に向上します。

メンテナンスとトラブルシューティング

定期的なメンテナンスは、ブレーカーの性能と寿命を最大限に高めるのに役立ちます。

• 定期的に端子を点検してください。
• 過熱の兆候がないか確認してください。
• トリップ設定を確認してください。
• 定期的に動作テストを行ってください。
• 蓄積した埃を取り除きます。
• 迷惑旅行を監視します。
• 負荷条件を見直してください。

潜在的な問題を早期に検出することで、予期せぬ障害やコストのかかるダウンタイムを防ぎます。

避けるべきよくある間違い

• ブレーカーの大型化
• モーター銘板データの無視
• 現在の設定が正しくありません
• 端子の接続不良
• メンテナンスの不足
• MPCB の代わりに標準ブレーカーを使用する
• 環境条件の無視

これらの間違いを回避することで、モーター保護の有効性を大幅に向上させることができます。

モータ保護技術の今後の動向

産業オートメーションはモーター保護システムの革新を推進し続けています。

新たな開発には次のようなものがあります。

• スマートな監視統合
• 産業用IoT接続
• 予知保全機能
• リモート診断
• エネルギー効率の分析
• クラウドベースの監視プラットフォーム
• 強化されたデジタル保護アルゴリズム

これらのテクノロジーにより、モーターの状態と動作パフォーマンスの可視性が向上します。

よくある質問

Q1: モーター保護サーキットブレーカーの主な目的は何ですか?

モーター保護回路ブレーカーは、モーターを過負荷、短絡、欠相から保護します。

Q2: MPCB はヒューズの代わりに使用できますか?

多くのアプリケーションでは、そうです。 MPCB は、リセット可能な保護と追加のモーター固有の機能を提供します。

Q3: 正しい MPCB サイズを決定するにはどうすればよいですか?

モータの定格電流と動作特性は銘板に記載されているものを使用してください。

Q4: MPCB は三相モーターに適していますか?

はい。ほとんどの産業用 MPCB は、三相モーター保護用に特別に設計されています。

Q5: MPCB はどれくらいの頻度で検査する必要がありますか?

点検頻度は使用条件によって異なりますが、通常は年に1回の点検を推奨します。

Q6: MPCB はメンテナンスコストの削減に役立ちますか?

はい。 MPCB はモーターの損傷や予期せぬ故障を防ぐことで、メンテナンス費用を大幅に削減できます。

結論

モーター保護回路ブレーカーは、モーター駆動の電気システムにおいて最も重要なコンポーネントの 1 つです。過負荷、短絡、欠相、その他の潜在的に損害を与える状態に対する包括的な保護を提供すると同時に、動作の信頼性と機器の寿命を向上させます。

製造施設、商業ビル、水処理プラント、または産業オートメーション システムを運用している場合でも、適切なモーター保護ソリューションに投資することで、重要な資産を保護し、ダウンタイムを削減し、職場の安全性を向上させることができます。
