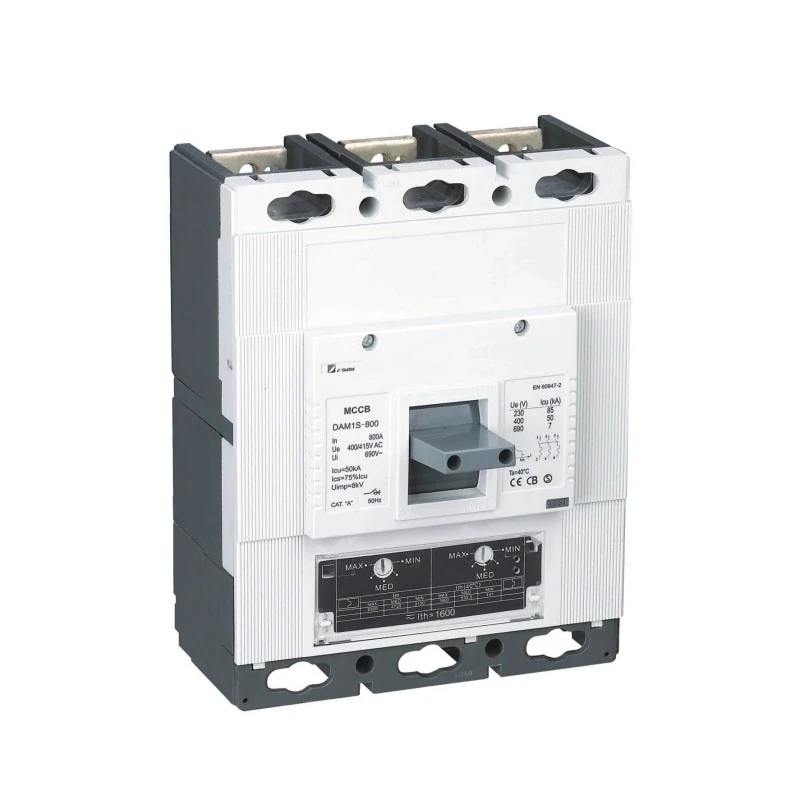

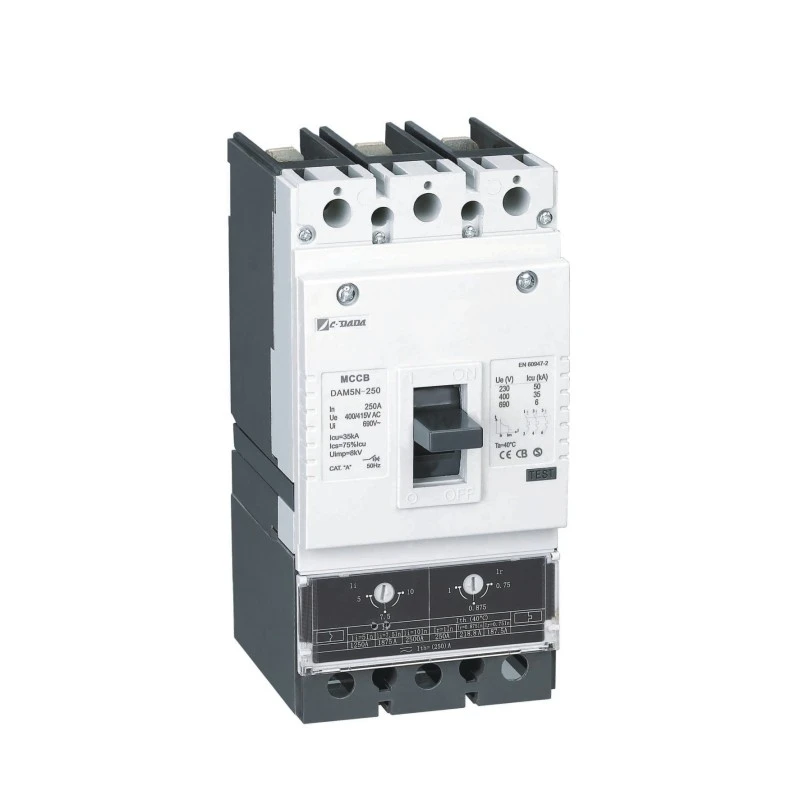

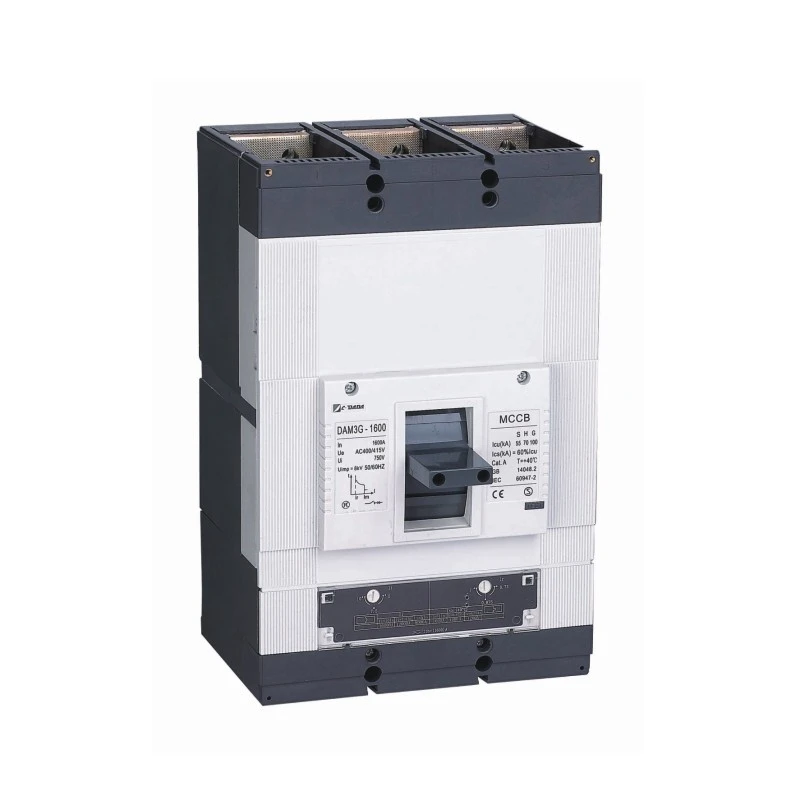

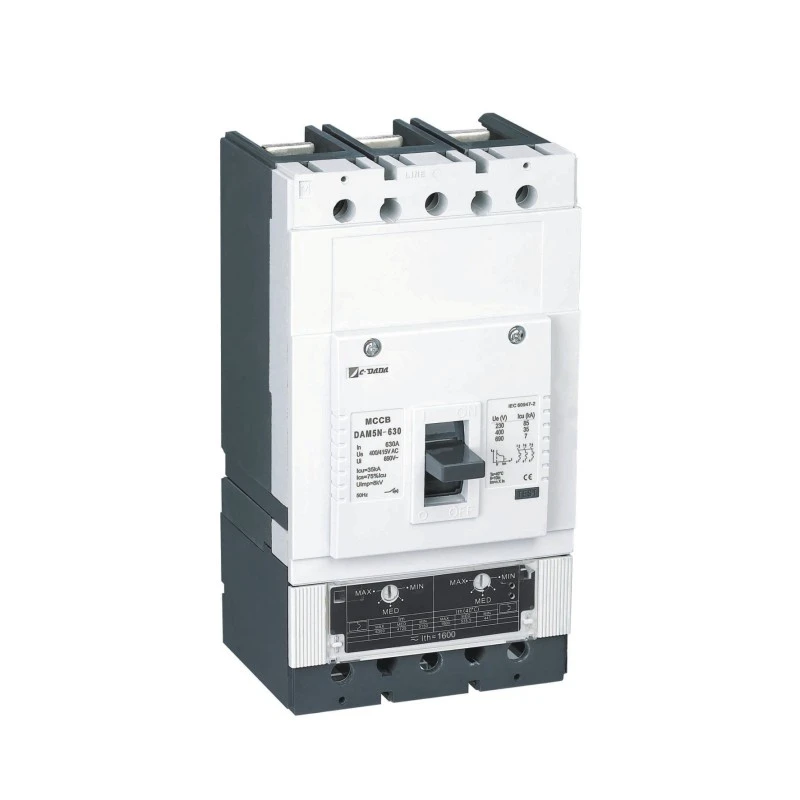

熱磁気調整可能な MCCB
Model:DAM1 Series
40年以上の経験を持つ専門メーカーであるShanghai DADA Electricから高品質の熱磁気調整可能なMCCBを入手してください。当社の製品は認定 (CE、CB、ASTA) を取得しており、温度 (70 ～ 100% In) および磁気 (5 ～ 10×In) 設定を調整できます。産業用パネルの精密な保護に最適です。 250A ～ 1600A、3P/4P、コンパクトでグローバル準拠。
CDADA DAM1 シリーズ熱磁気調整可能 MCCB は、信頼できるサプライヤーである上海 DADA Electric によって設計され、要求の厳しい低電圧アプリケーション向けに完全にカスタマイズ可能な過負荷および短絡保護を提供します。 400V/415V で最大 1600A の定格を持つこの 3P/4P ブレーカーは、熱 (70 ～ 100% In) および磁気 (5 ～ 10×In) のトリップしきい値を独立して調整できるため、複雑な配電システムでの最適な調整が可能になります。
CE、CB、ASTA、KEMA、SEMKO、RoHS の認証を取得しており、世界的な安全性と環境基準を満たしているため、世界中の OEM、請負業者、システム インテグレーターにとって理想的です。
利点
★ワイドレンジ：160A～1600A(AC)
★ コンパクトな寸法
★ 調整可能な温度設定(70-100%)。
★調整可能な磁気設定（5〜10回）。
★プッシュトリップボタン装備。
★ メイン接点とアーク接点を分離
★豊富なアクセサリー。
主な仕様
モデル: DAM1 シリーズ – 熱磁気調整可能な MCCB
タイプ: ノーヒューズサーキットブレーカー (MCCB)
極:3P/4P
定格電圧(Ue): 400V / 415V AC
定格電流範囲: 160A – 1600A
温度調整: In の 70% ～ 100% (過負荷保護)
磁気調整: 5× – 10× In (短絡瞬時トリップ)
Certifications: CE, CB, ASTA, KEMA, SEMKO, RoHS
|
写真 |
モデル |
コード |
Icu (KA) |
Ics (KA) |
定格電流 -イン |
ウイ(V) |
うえ(V) |
ポール |
ウイインプ(V) |
|
|
DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250～315(350)～400～500～630A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700) - 800 -1000A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P・4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
● Icu:O-t-CO テスト(O:開操作、CO:閉-開操作、t:待機時間)
● Ics:O-t-CO-t-CO テスト(O:開操作、CO:閉-開操作、t:待機時間)

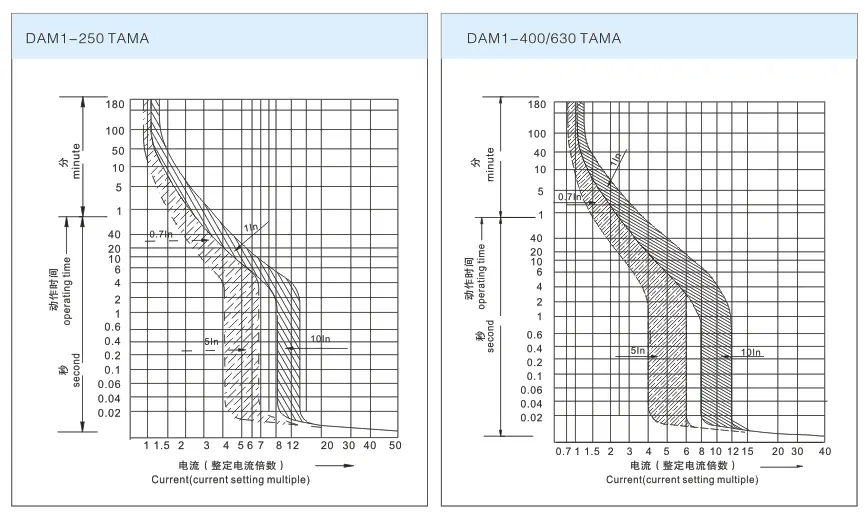

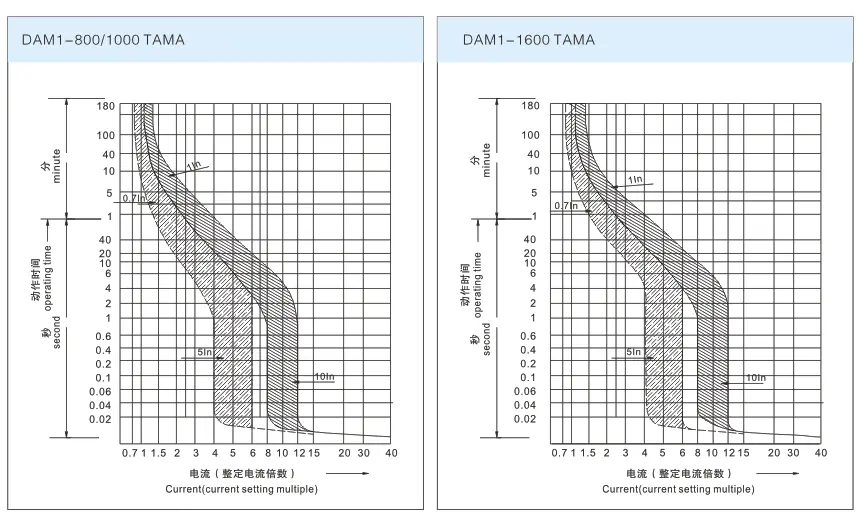

TAMA MCCBの特性曲線。
CDADA を選ぶ理由
★精密工学
トリップ曲線が固定された標準的な MCCB とは異なり、CDADA の熱磁気調整可能な設計により、エンジニアはケーブル定格や下流の機器に合わせて保護を微調整することができ、迷惑なトリップを削減し、システムの選択性を向上させることができます。
★ グローバルコンプライアンス、ローカルサポート
ASTA (英国)、KEMA (オランダ)、CE (EU)、CB (グローバル)、および RoHS 認証を取得した CDADA 製品は、上海からの迅速な技術サポートによって 60 か国以上で受け入れられています。
★優れた材料利点
仕入先や原材料については厳格な管理体制をとっています。通常、当社はサーキットブレーカーに最高品質の素材を選択します。

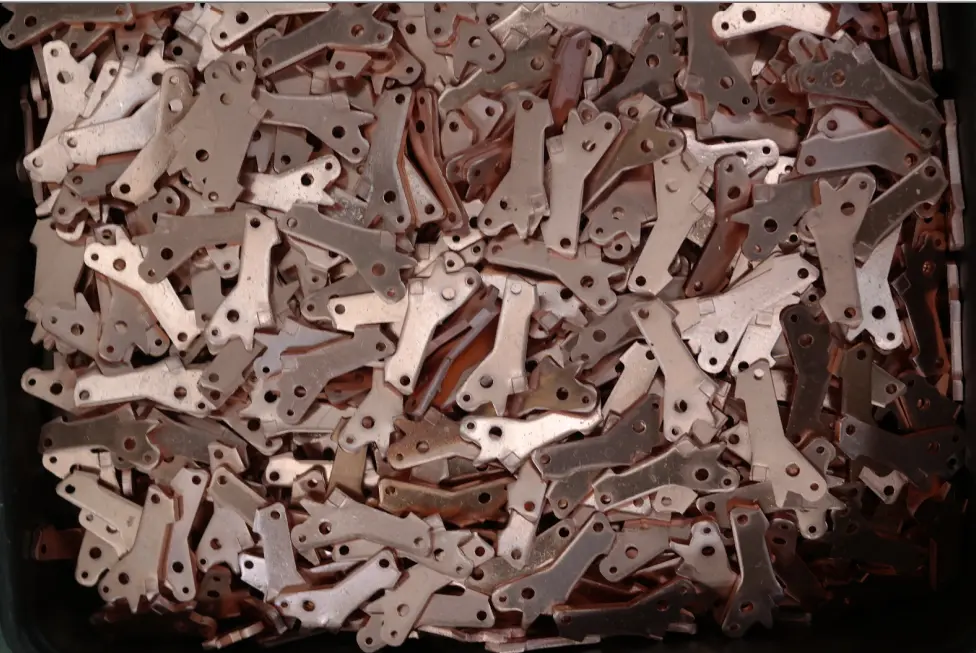

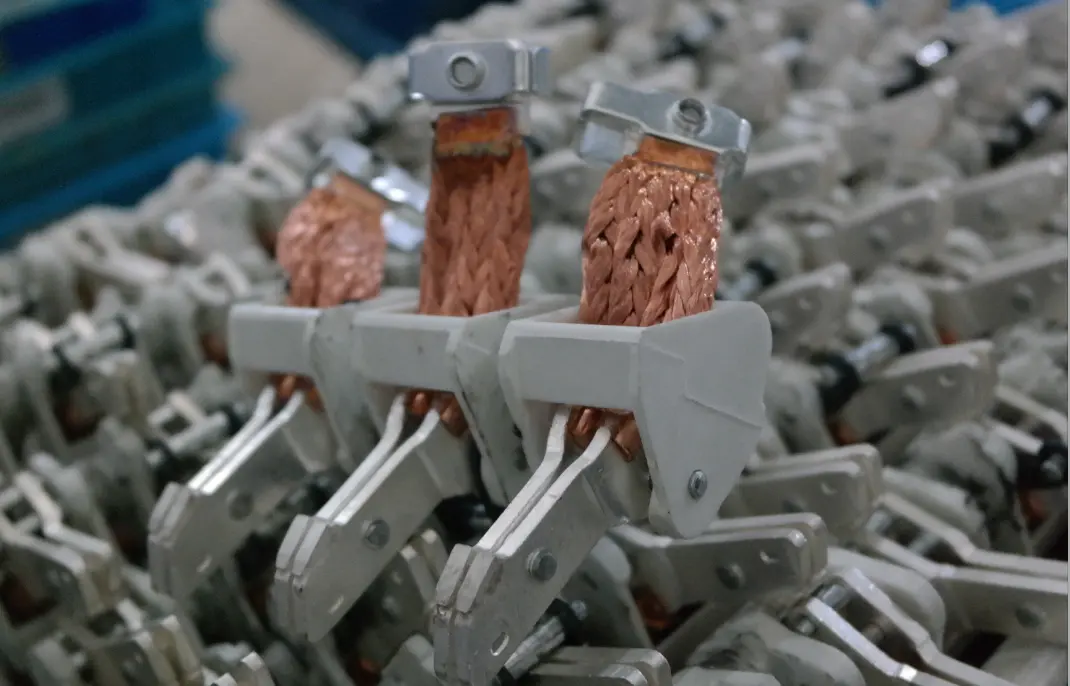

1) 銅は T2>99.9% を使用、
2) 銀接点 (可動点:50%、固定点:85%)、
3) 中軸にはBMC-1(ガラス繊維25%、最高樹脂、最高強度)を使用。
4) カバーと本体 BMC (ガラス繊維: 22%、高樹脂、高強度)
★ OEM および後付けに対応
コンパクトな寸法により、パネルを再設計することなく、古いブレーカーを直接交換できます。モジュール式アクセサリにより、将来のアップグレードが簡単になります。
✅ コスト効率の高い保護
調整機能により、複数の固定定格ブレーカーをストックする必要がなく、1 つの CDADA DAM1 ユニットで複数の負荷シナリオに対応できます。
代表的な用途
★ 産業用モーター コントロール センター (MCC) – トリップすることなくモーターの始動電流を調整します。
★ データセンター PDU パネル – IT 負荷プロファイルと調整
★ 再生可能エネルギー システム – 変動する太陽光/風力出力条件に適応します。
★ 海洋および海洋プラットフォーム – 過酷な環境でも信頼性の高い動作を実現
★ 商業ビルの変電所 – HVAC、エレベーター、照明の保護を最適化
よくある質問 (FAQ)

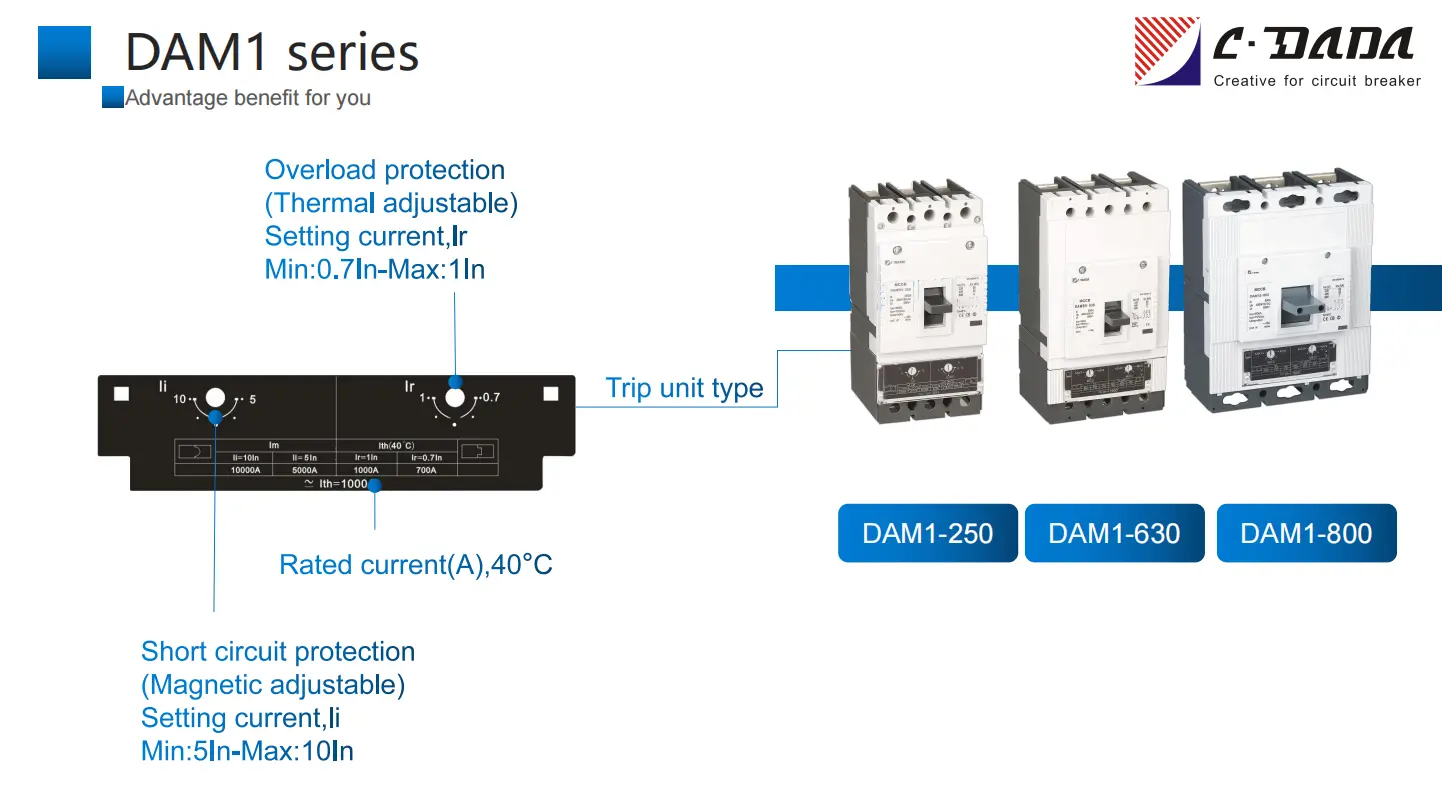

Q1: DAM1 MCCB の「熱磁気調整可能」とは何を意味しますか?
A1: 過負荷 (熱) と短絡 (磁気) の両方のトリップしきい値を手動で調整できることを意味します。
● 熱: 定格電流 (In) の 70% ～ 100%
●磁力：5～10回 これにより、特定のアプリケーションに合わせたカスタム保護曲線が可能になります。
Q2: 250A 熱磁気 MCCB は 3P 構成で利用できますか?
A2: はい。160A から 1600A までのすべての DAM1 調整可能モデルは、3P バージョンと 4P バージョンで利用できます。
Q3: トリップ設定を調整するにはどうすればよいですか?
A3: フロント パネルにある 2 つの外部ダイヤルまたはネジ スロットを使用します。1 つは熱用 (「Ir」というラベル)、もう 1 つは磁気用 (「Im」というラベル) です。分解の必要はありません。
Q4: 実際の障害を発生させずにブレーカーをテストできますか?
A4: はい。内蔵のプッシュツートリップ ボタンは、メンテナンス中の機能検証のためにトリップ状態をシミュレートします。
Q5: 他の中国 MCCB ブランドではなく CDADA を選択する理由は何ですか?
A5: CDADA の特徴は次のとおりです。
● 真の二重調整機能 (多くの競合他社は温度調整のみを提供しています)
● 国際認証（CCC に限らず）
●一貫した品質管理（ISO9001認証工場）
● グローバル プロジェクト向けの英語の技術文書
