コンパクトモールドケース遮断器

スペースが限られているがパフォーマンスを犠牲にすることができない場合、CDADA DAM3 コンパクト モールド ケース サーキット ブレーカーは完璧なバランスを実現します。 Shanghai DADA Electric CO., LTD によって設計されたこのミニ MCCB は、信頼性や遮断容量を犠牲にすることなく、設置面積を大幅に削減し、効率を再定義します。

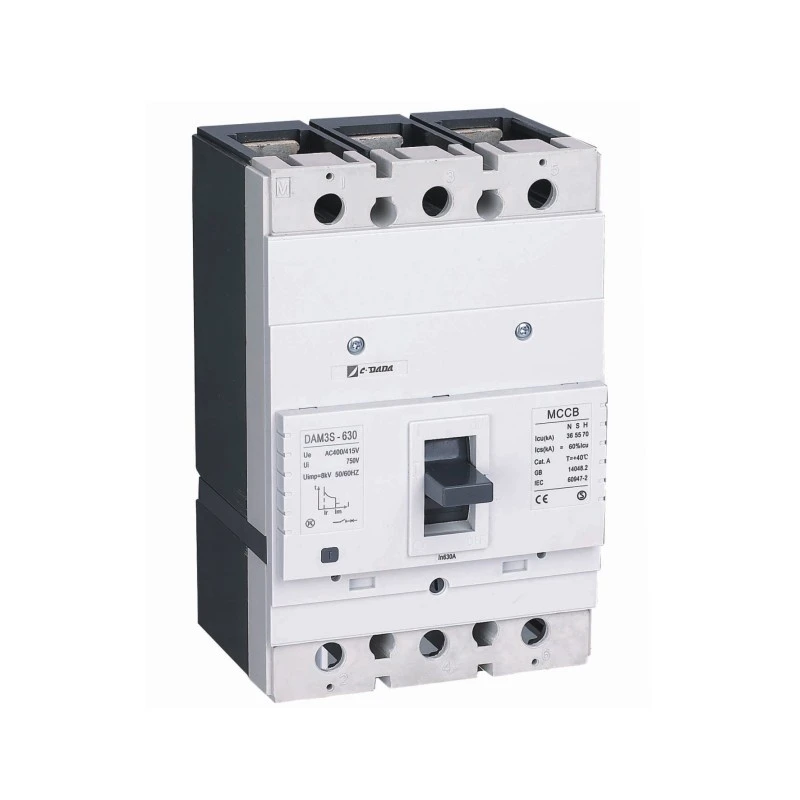

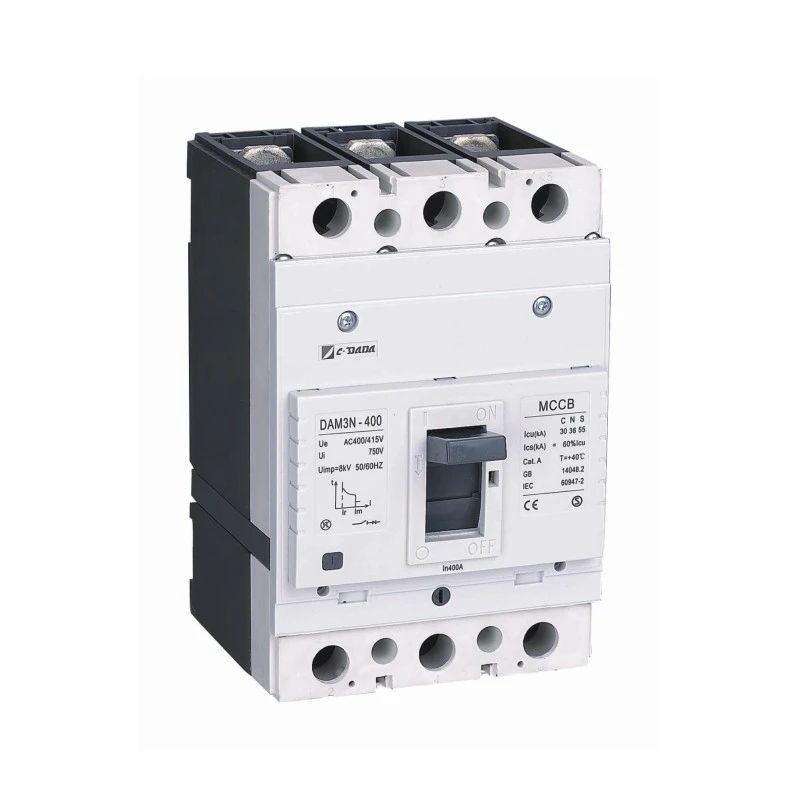

16A ～ 1600A の定格があり、415V で最大 70kA の短絡遮断を提供する DAM3 シリーズは、シンプルな選択、簡単な配線、最大限のキャビネットスペースの節約を求める OEM 工場、パネルインテグレータ、設置チーム向けに専用に設計されています。コンパクトなサイズにもかかわらず、すべての内部アクセサリを実績のある DAM1 シリーズと共有し、システム全体にわたる互換性と保守性を確保します。

主な仕様

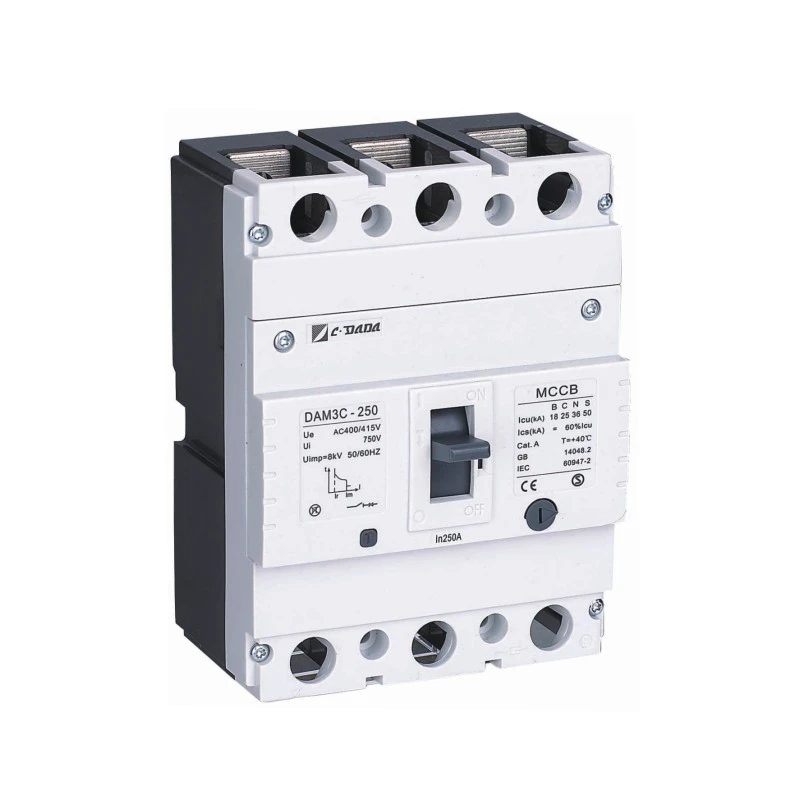

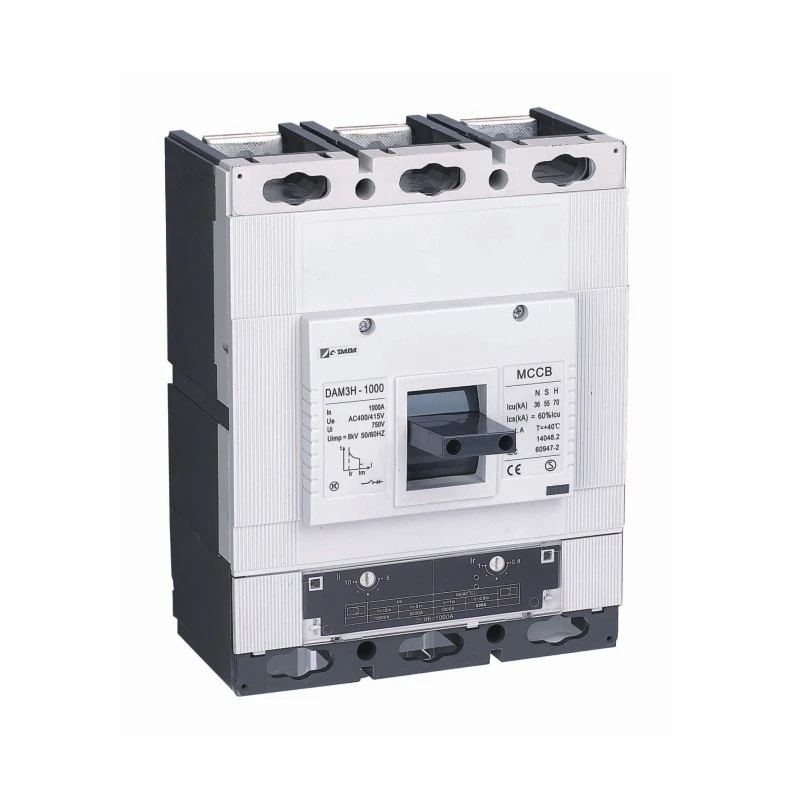

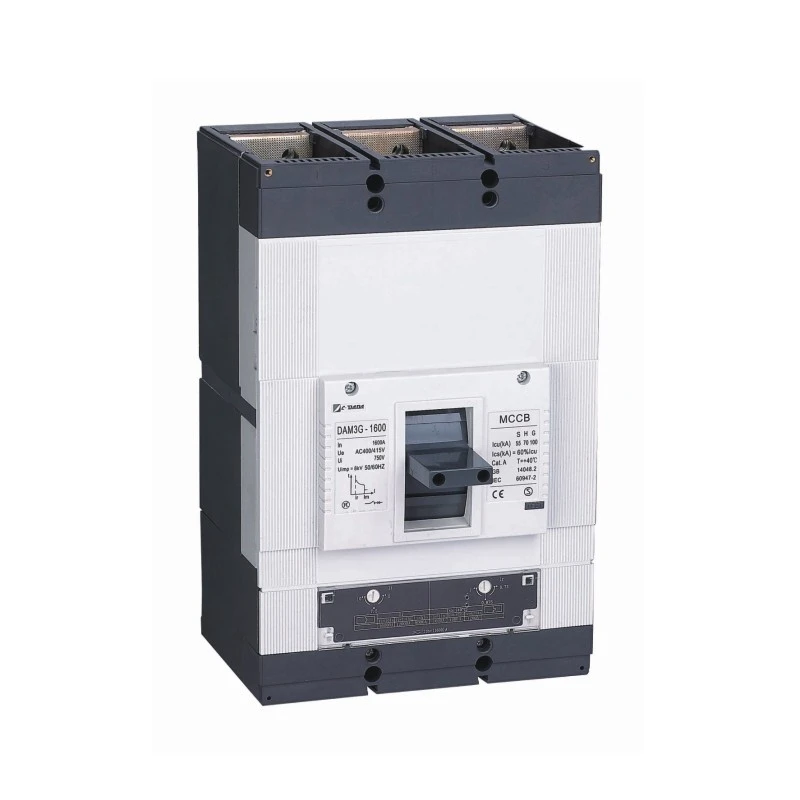

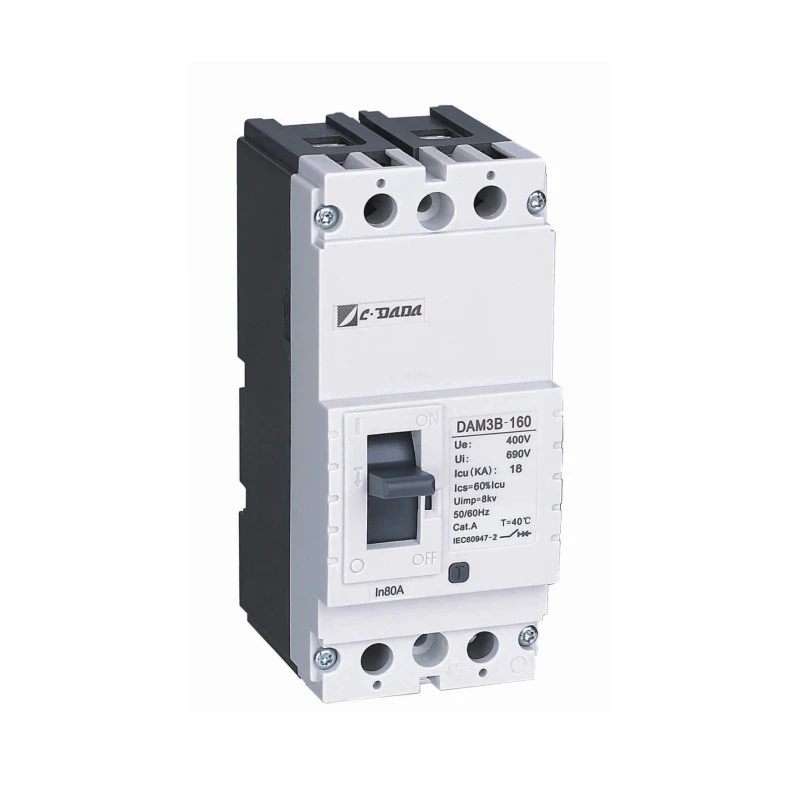

モデル: DAM3 シリーズ – コンパクトモールドケースサーキットブレーカ

定格電流 (インチ): 16A – 1600A

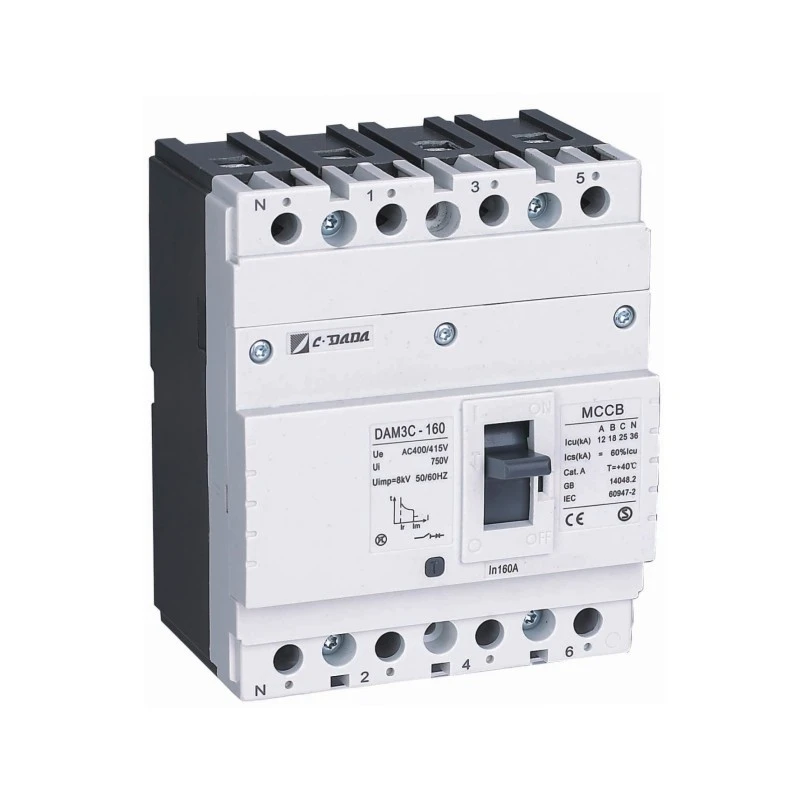

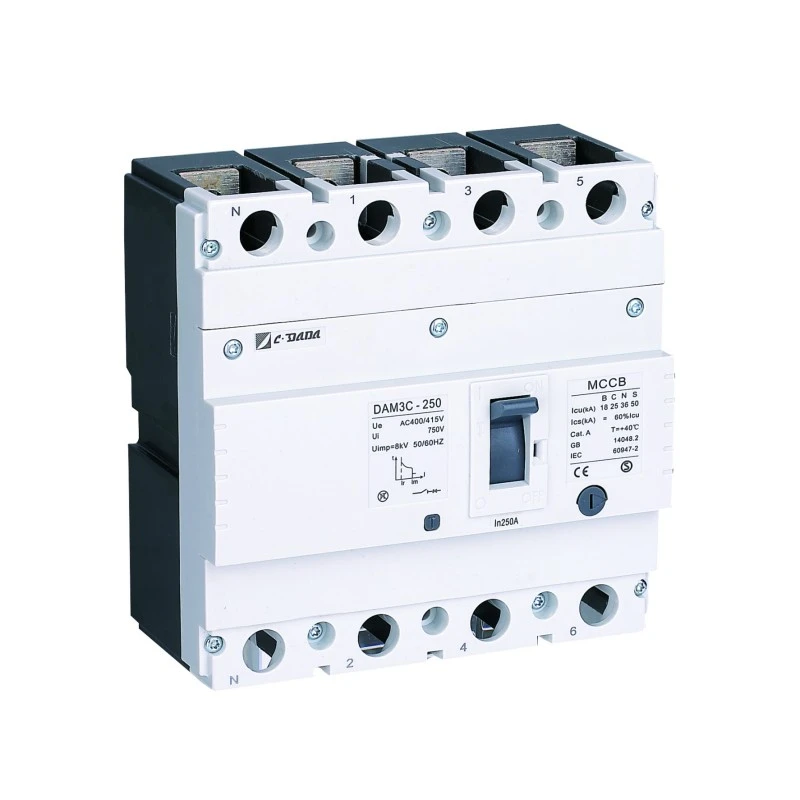

極数：2P / 3P / 4P

定格絶縁電圧 (Ui): 1000V

遮断容量 (Icu): 10kA – 70kA @ 415V (モデルによって異なります)

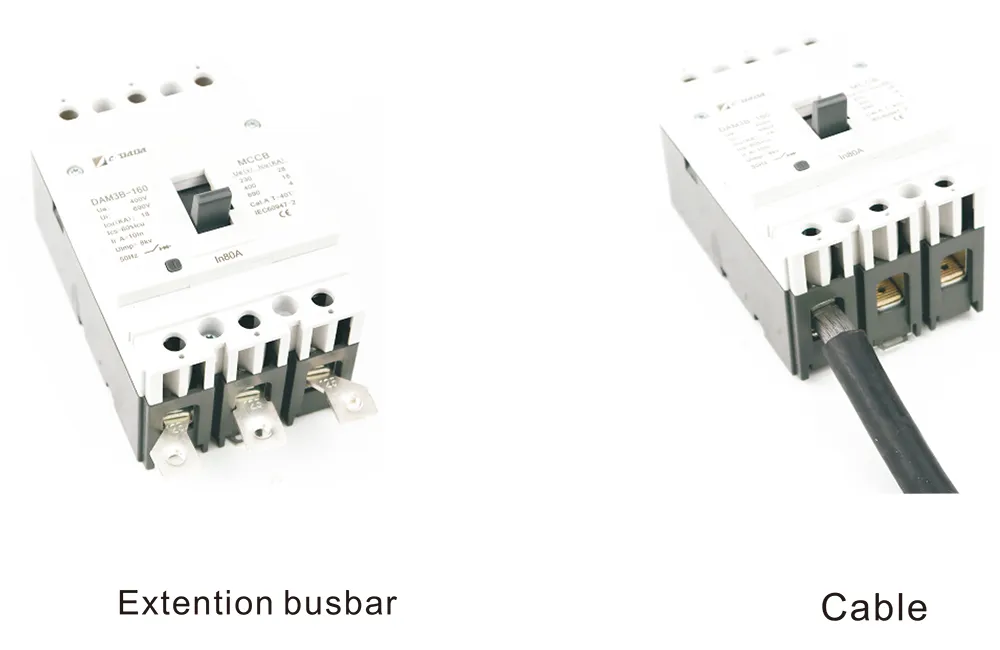

ケーブル終端: M8 ケーブル ラグまたはボックス端子 (標準)

取り付け: パネル取り付け (小型フレーム用のオプションの DIN レール アダプタを使用)

主な利点:

★ 同じ現行クラスの従来の MCCB よりも最大 25 ～ 30% 小型

★互換性: すべての内部アクセサリは DAM1 シリーズと互換性があります。

★規格：IEC/EN 60947-2に準拠

CDADA コンパクト MCCB を選ぶ理由?

★ さまざまなアクセサリーがオプションであり、

★サイズが大幅にダウンしました。

DAM3 は、Dada Electric の高品質、高信頼性、シンプルさのすべての機能を統合した、実にシンプルで実用的な配線用遮断器です。

サイズは縮小されていますが、優れた性能と信頼性が保証されています。市販されているすべての同様のサーキットブレーカー製品と比較して、高い性能寸法比を備えているため、ユーザーがケーブル配線を行うためのより多くのスペースを確保し、キャビネットのサイズを縮小できます。

コンパクトなサイズには大きな利点があります。 OEM工場、パネル工場、設置作業者に特に適しています。

★ 調達と設置の簡素化

● 明確なモデルコーディング → 簡単な注文

● 付属品を標準化 → カスタムパーツは不要

● 豊富な端子アクセス → より高速なケーブル終端

★コストとスペースの節約

ブレーカーが小さい = エンクロージャが小さい = 材料費、輸送費、設置費が安くなります。追加の内部スペースにより、熱放散とメンテナンスのアクセスも向上します。

★実証済みの信頼性

数十年にわたる DADA エンジニアリングの経験に基づいて構築されています。コアコンポーネントを現場で実証済みの DAM1 シリーズと共有し、世界中の何千もの導入で信頼されています。

★ アプリケーション間で拡張可能

制御回路用の 32A ミニ MCCB から産業用フィーダ用の 1600A メイン ブレーカーまで、DAM3 プラットフォームは一貫した設計ロジックですべてをカバーします。

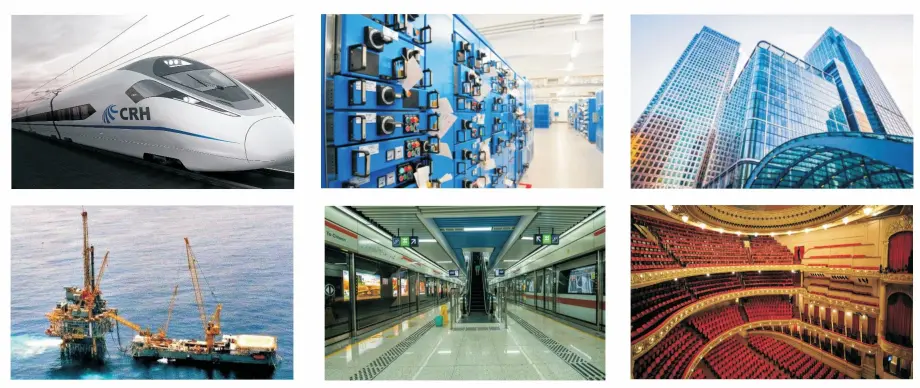

理想的な使用例

★ OEM 機械: コンパクトな制御キャビネットに埋め込みます (例: パッケージング、CNC、ロボット工学)

★商業用パネル：照明、空調設備、高層ビルのサブ配電

★ 再生可能エネルギー: ソーラーコンバイナーボックスとインバーター保護

★インフラストラクチャー：通信用電源装置、EV充電ステーション

★ 改修プロジェクト: パネルを再設計せずに、かさばる従来のブレーカーを交換します。

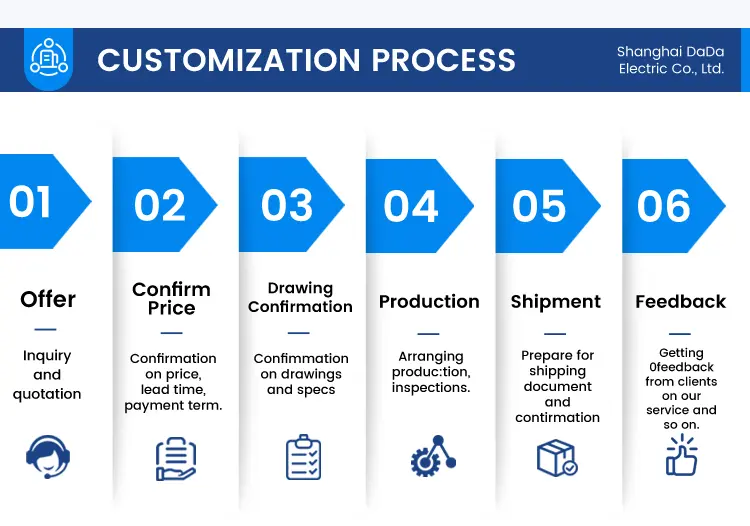

注文とカスタマイズ

当社は強力な OEM/ODM 能力を備えており、お客様の技術図面や仕様に基づいて製品を開発および製造できます。

配送と物流

私たちは豊富な輸出経験を持っています。すべての配送、書類作成、輸出通関手続きを当社が手配いたします。

よくある質問

Q1: DAM3 が「コンパクトな」MCCB である理由は何ですか?

A1: その機械設計は、同じ電流範囲の標準 MCCB より 25 ～ 30% 小さくなっており、最適化されたアーク チャンバー、コンパクトなトリップ ユニット、効率的なバスバー配線によって実現されており、同時に 70kA の遮断容量を完全に維持しています。

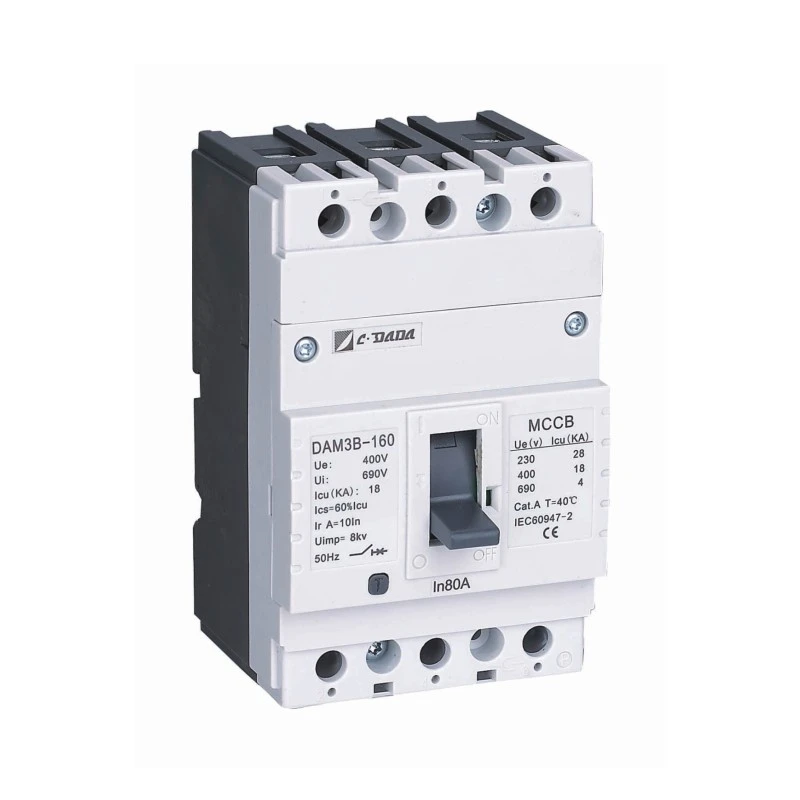

Q2: 32A 小型 MCCB は 3 極で利用できますか?

A2: はい！ DAM3 シリーズ コンパクト モールド ケース サーキット ブレーカは、32A、63A、100A、160A などの一般的な定格を含む、16A ～ 1600A の範囲全体にわたって 2P、3P、および 4P 構成を提供します。

Q3: DAM1と同じアクセサリを使用できますか?

A3: もちろんです。すべての内部および外部アクセサリ (シャントトリップ、補助接点、不足電圧リリースなど) は DAM1 シリーズと完全に互換性があり、在庫管理が簡素化されます。

Q4: コンパクトなサイズはブレーキ性能に影響しますか?

A4: いいえ。DAM3 は、その小型サイズにも関わらず、高度な消弧技術により、415V で最大 70kA の遮断容量を実現し、多くの大型競合他社を上回っています。

Q5: 他の「ミニ」MCCB ブランドではなく CDADA を選択する理由は何ですか?

A5: CDADA が優れている理由は次のとおりです。

● 真の高電流対応 (コンパクトな形状で最大 1600A)

● 一部のモデルの遮断容量は 70kA (「ミニ」MCCB では珍しい)

● 完全なアクセサリ エコシステムと DAM1 互換性

● グローバルコンプライアンス重視 (IEC、CE、RoHS)

● OEM を中心としたサポート: 英語ドキュメント、迅速なサンプリング、一括価格設定
