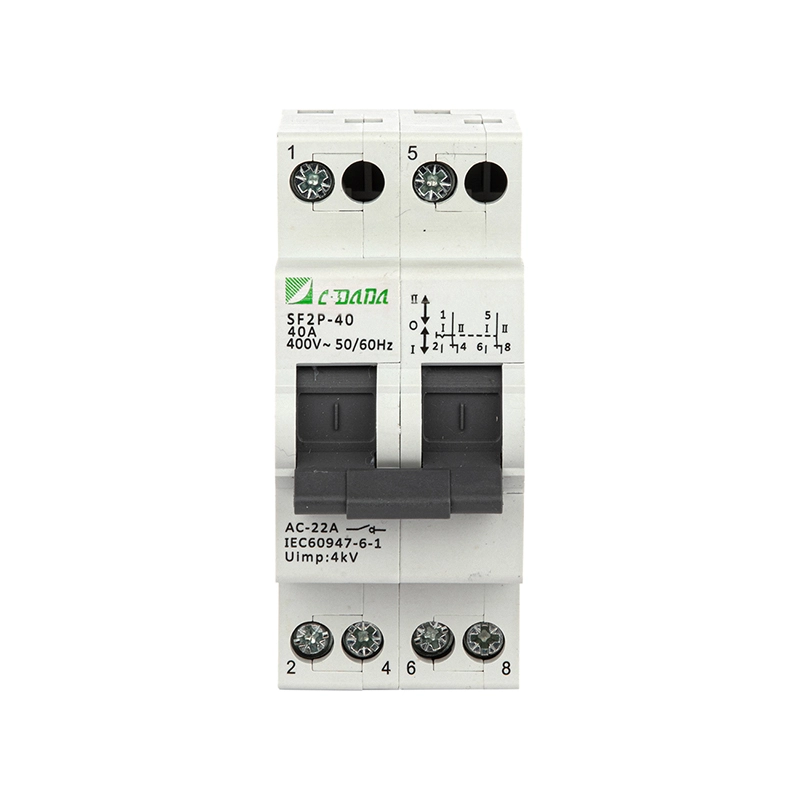

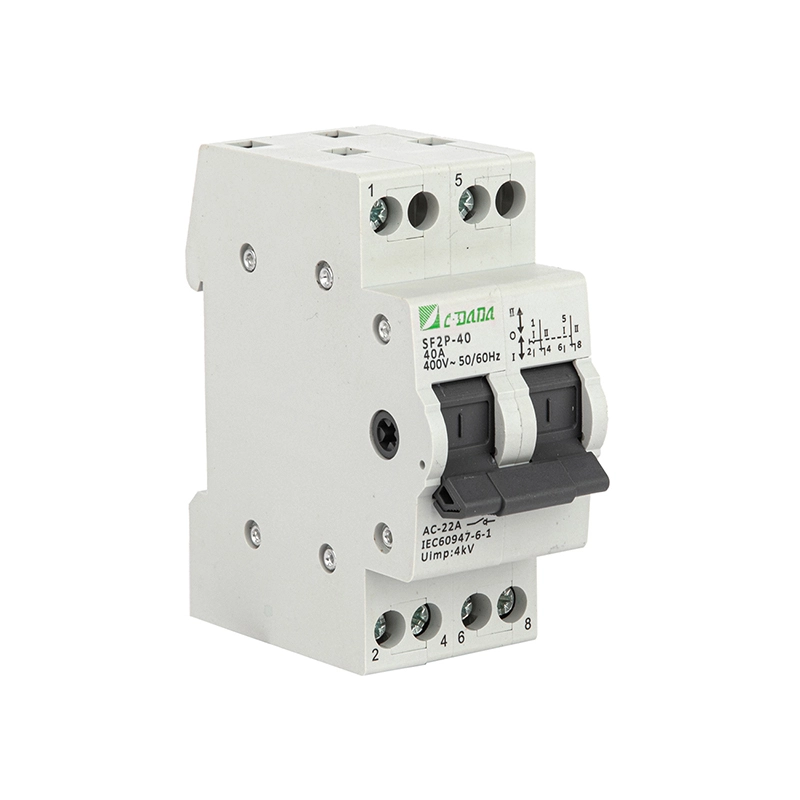

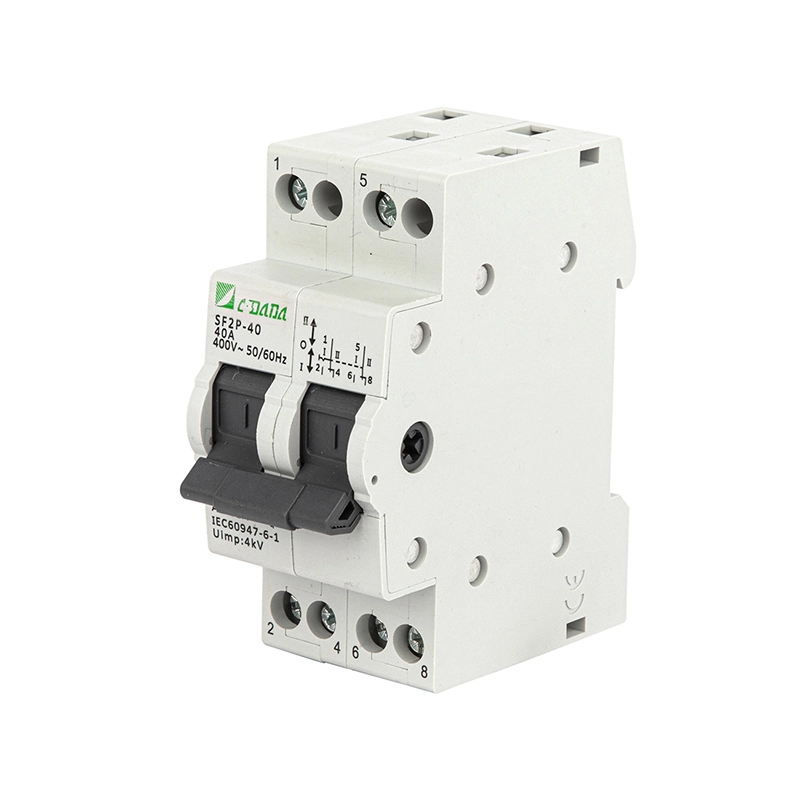

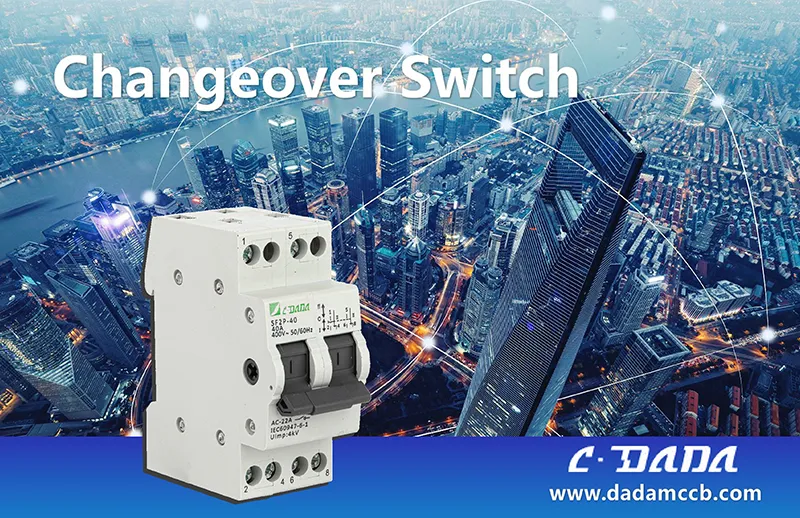

2P切替スイッチ

CDADA SF シリーズ 2P 切り替えスイッチを使用すると、安全で信頼性の高い電源切り替えが保証され、住宅、商業、軽工業用途の重要な回路変換に適しています。この DIN レールに取り付けられたマイクロ切り替えスイッチは、明確な 3 ポジション動作 (I -OFF-II) でデュアル電源または負荷をサポートし、主電源/グリッドとバックアップ/発電機電源、モーターの正転/逆転制御、または位相/電圧監視回路間のシームレスな移行を可能にします。

AC 50/60Hz、230 ～ 400V、電流 16A ～ 125A の定格を持つ CDADA 2P 切り替えスイッチは、IEC 60947-3 および EN 60947-3 規格に準拠しています。 ON/OFF位置表示灯、高導電性接点、スプリングによるクイックメイク/ブレイク機構を採用し、頻繁な手動操作でも安定した性能を発揮します。 MCB やコンタクタと並んでモジュール式に設置できるように設計されており、建物の分電盤、ポンプ室、通信キャビネット、非常用照明システムに最適です。

主な仕様

シリーズ：SFシリーズ 2P手動切替スイッチ

ブランド: CDADA |メーカー: 上海大達電気有限公司

極: 2P (デュアルポール) — 1P ～ 4P のバリエーションで利用可能

定格電流: 16A – 125A (周囲温度 40°C を超えると 80% に軽減)

定格電圧：AC230/400V、50/60Hz

絶縁電圧 (Ui): 500V

利用カテゴリ：AC-22A（抵抗負荷・誘導負荷混合）

短時間耐電流(Icw): 12×Ie for 1s

製造能力：20×Ie、t=0.1s

機械的寿命: 8,500 回の動作

電気的寿命: 1,500 回の動作 (負荷時)

汚染度: II

取り付け: 標準 TH35 DIN レール

操作：手動3ポジションハンドル（I-O-II）

インジケーター: ハンドルの位置合わせにより ON/OFF 位置を確認可能

端子: ケーブルまたはバスバー接続

締め付けトルク：

1.2N・m（16～40A）

3.5N・m(63～125A)

安全上の注意: 消弧室はありません → 短絡保護のために上流ヒューズ/MCB と併用する必要があります

技術データシート

CDADA 2P 切替スイッチを選ぶ理由?

★ 安全な3ポジション絶縁

真のオフ (O) 位置は両方のソースを切断します。これはメンテナンスと逆流防止の安全性にとって重要です。

★ DIN レールモジュラー設計

MCB と一緒に数秒で設置でき、スペースを節約し、スマート ビルディングまたは OEM エンクロージャのパネル レイアウトを簡素化します。

★高信頼性コンタクト

最適化された動的および静的接触形状により、低抵抗と長期安定性が保証されます。

★ グローバルコンプライアンス

ヨーロッパ、アジア、アフリカ、ラテンアメリカで受け入れられている IEC 60947-3 の認証を取得しています。

★ ユーザーの安全な操作

スプリング補助機構により部分的な係合を防止します。 63A+ モデルではオプションの拡張ハンドル。

★多彩なアプリケーション

発電機の転送からモーターの方向反転まで、1 つのスイッチで複数の機能を実現します。

代表的な用途

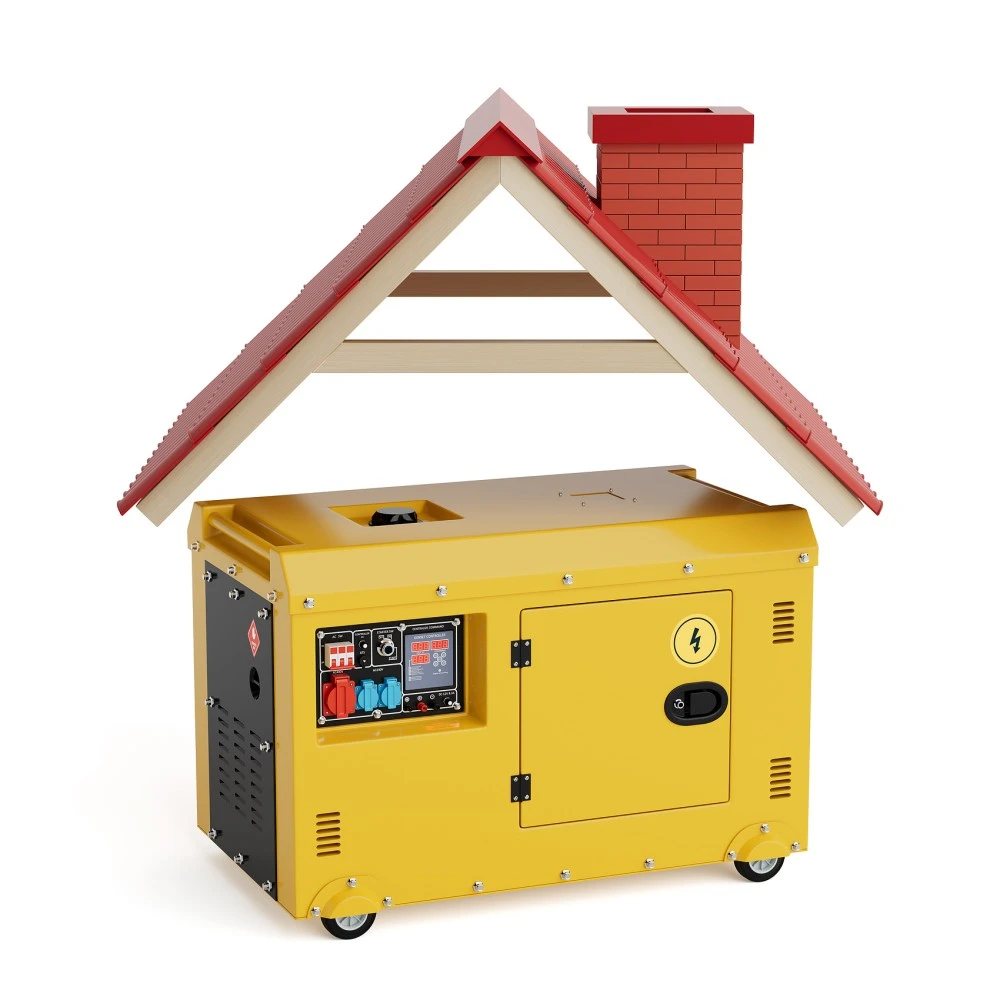

バックアップ電源システム: 商用電源と発電機の切り替え

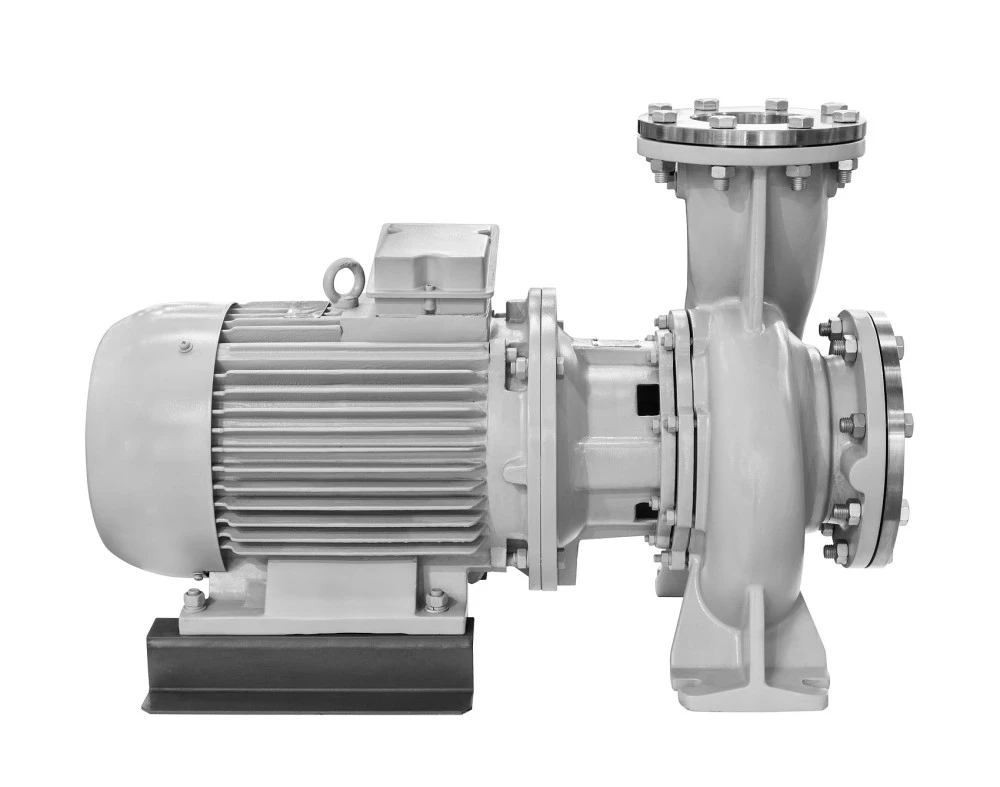

モーター制御：小型ポンプやファンの正逆回転

測定回路: 計量パネルでの電圧/位相の選択

ビルディングオートメーション: デュアル HVAC ユニットの切り替え、非常照明の転送

テレコムおよびデータセンター: 冗長 PSU ソースの選択

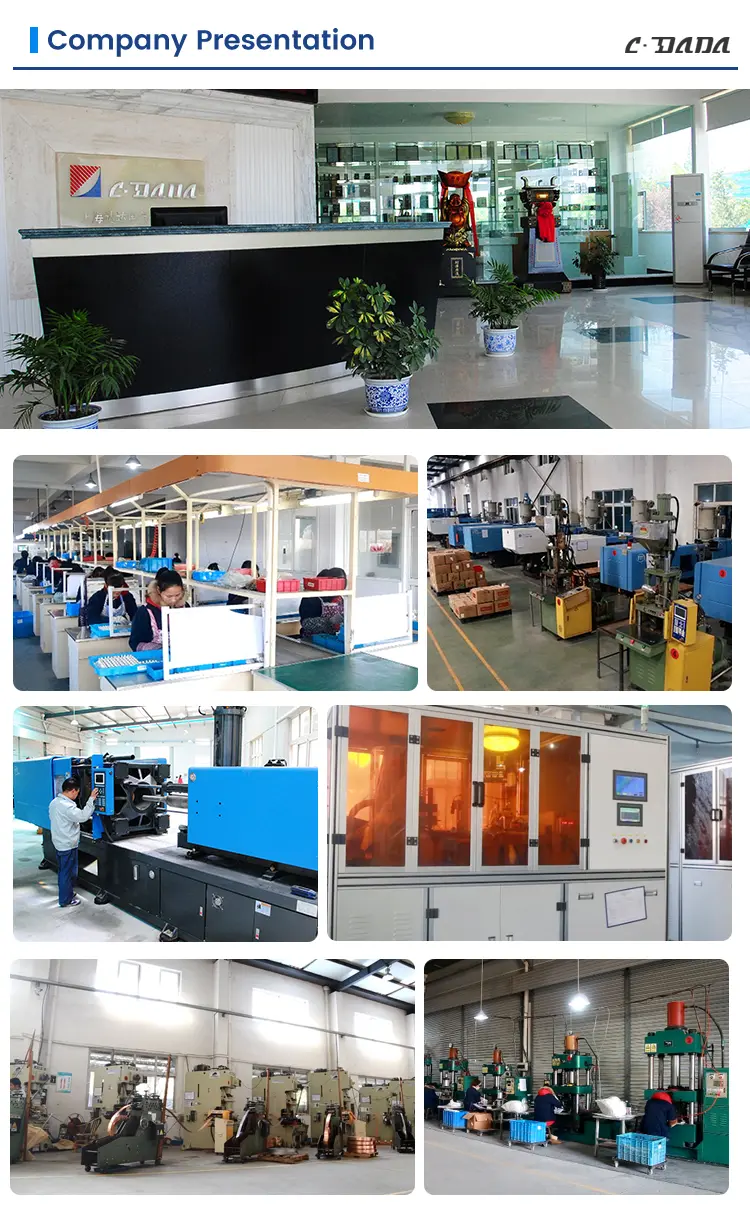

CDADAについて

★ 私たちの主な利点は次のとおりです。

1) 完全な国際認証、

2) 強力な OEM/ODM 能力、

3) 高いコストパフォーマンス、

4) 信頼できる大規模生産能力、

5) 豊富な輸出経験。

★当社の製品は、一帯一路市場に重点を置き、東南アジア、中東、南米、アフリカ、ヨーロッパ、CIS諸国への輸出に成功しています。

★ 当社は研究開発に継続的に投資し、世界標準と市場動向を監視し、業界の専門家と協力して製品ポートフォリオをアップグレードします。

よくある質問

Q1: 負荷がかかっている状態でも切り替えられますか?

A1: 推奨しません。 SFシリーズ2P切替スイッチには消弧室がありません。スイッチングする前に必ず回路の電源を切ってください。または、無負荷転送（アイソレータ機能など）のみに使用してください。活負荷切り替えの場合は、電動 ATS またはヒューズ付きスイッチ断路器を検討してください。

Q2: なぜ「O」(オフ) の位置があるのですか?

A2: 中央の OFF 位置により、両方の電源から完全に分離されます。これはメンテナンスの安全性と、発電機またはインバータへの逆給電の防止に不可欠です。

Q3: このスイッチにはヒューズが必要ですか?

A3: はい。障害電流を遮断できないため、システムの予想される短絡電流に合わせて定格された上流のヒューズまたは MCB と常に組み合わせてください。

Q4: モーターの方向制御はできますか?

A4: はい。小型モーターの場合、2P スイッチは正しく配線されていれば相順序を逆にすることができます。方向を変える前に、モーターが停止し、電力が供給されていないことを確認してください。

Q5: 他のブランドではなく CDADA を選ぶ理由は何ですか?

A5: CDADA は以下を提供します:

●真の3ポジションメカニカルインターロック（フローティング状態なし）

● 世界的なパネル規格との DIN レール互換性

●スイッチ位置を明確に視覚的に表示

●堅牢なスプリング機構により確実な接触圧を実現

● 完全な IEC 認証と技術サポートを備えた競争力のある価格設定
