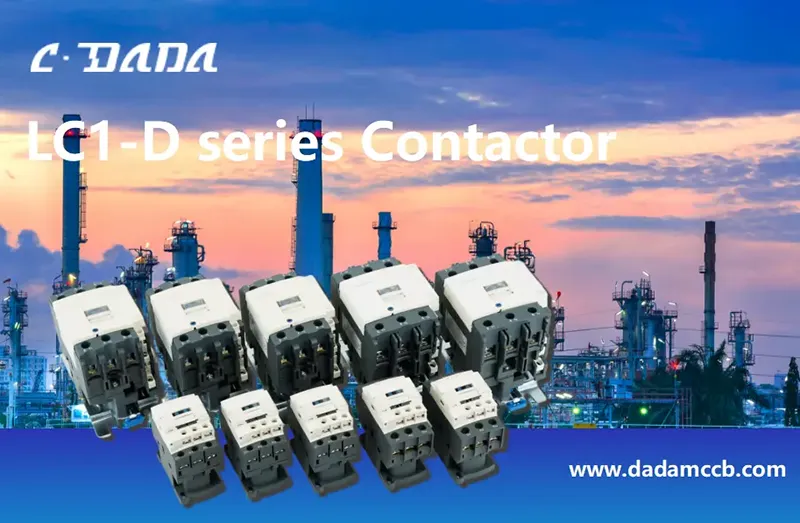

D コンタクタ

Model:LC1-D Series

Shanghai DADA Electric は信頼できるメーカーであり、独自のブランド CDADA を持っています。当社の D コンタクタ (LC1-D シリーズ) は、IEC 60947-4-1 認定、3P/4P、最大 620A、AC-3/AC-4 定格です。幅広いコイル電圧オプション。この製品はモーター制御および産業オートメーションに推奨されます。お見積りについてはお問い合わせください。

お問い合わせを送信

製品説明

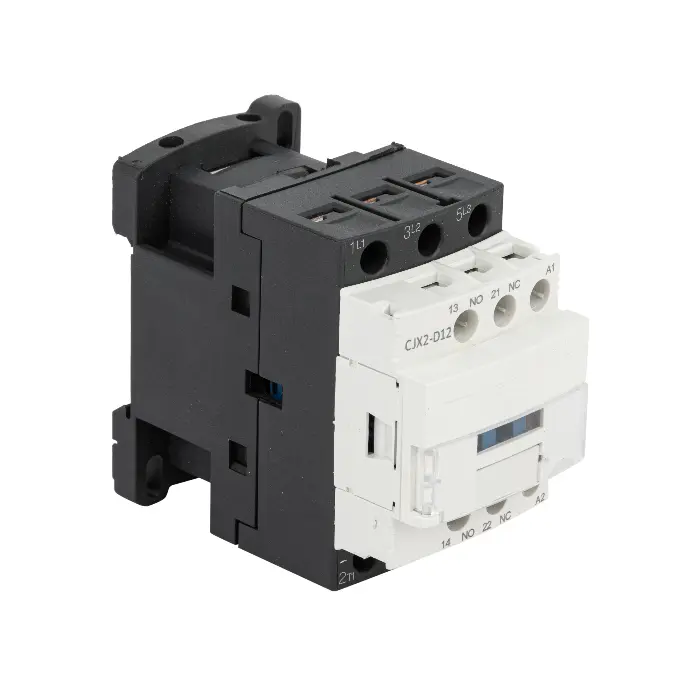

CDADA LC1-D シリーズ D コンタクタを使用して、信頼性の高いモータ制御と電源スイッチングを設計します。CDADA LC1-D シリーズ D コンタクタは、IEC/EN 60947-4-1 規格を満たすように上海 DADA Electric CO.,LTD によって設計された高性能 AC コンタクタです。産業、商業、およびインフラストラクチャのアプリケーション向けに構築された LC1-D シリーズは、定格電流 9A ～ 95A (高耐久タイプでは最大 620A) の 3 極または 4 極構成をサポートし、最大 45kW (380 ～ 415V、AC-3 デューティ時) の三相かご型モーターを制御します。

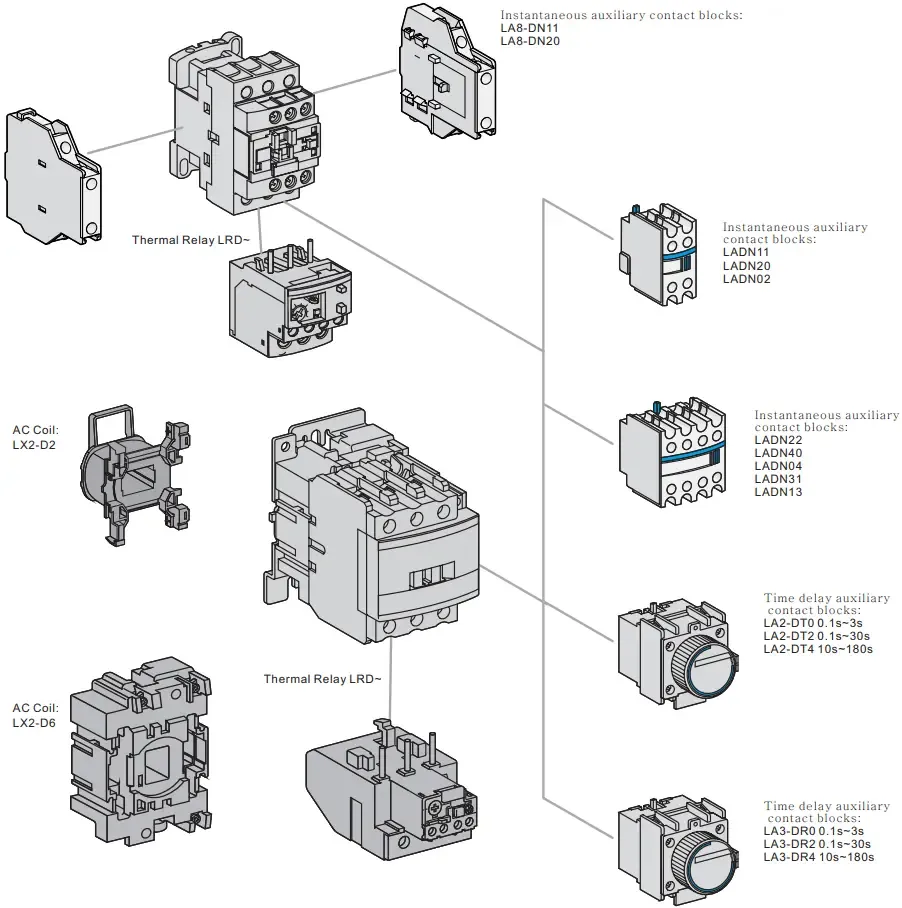

標準の 1NO+1NC 補助接点を備え、サーマル過負荷リレーとシームレスに統合され、完全なモーター保護を実現します。 CDADA D コンタクタは、AC または DC コイルオプション (24V ～ 600V)、AC-3 および AC-4 の利用カテゴリ、および 690V 絶縁定格の堅牢な設計を備えており、周囲温度 40°C、標高 2000m までの厳しい環境であっても、頻繁な起動/停止サイクル、コンベヤシステム、ポンプ、コンプレッサー、および HVAC ユニットで信頼性の高いパフォーマンスを提供します。

D Contactor

主な仕様

シリーズ: Dコンタクタ

ブランド: CDADA |メーカー: 上海大達電気有限公司

規格: IEC/EN 60947-4-1

認証: CE

極数：3Pまたは4P（選択可能）

定格動作電流 (AC-3): 9A – 95A (拡張範囲では最大 620A)

モーターパワーコントロール(AC-3):

380/415V: 4kW – 45kW

660/690V: 最大45kW

利用カテゴリー: AC-3 (かご型モーター)、AC-4 (プラグ＆インチング)

定格絶縁電圧: 690V AC

周囲温度: –5°C ～ +40°C

標高: ≤ 2000m

取り付け: 垂直面 ±5°、取り付けカテゴリ III

補助接点: 1NO + 1NC (全モデルに標準装備)

コイルオプション:

ACコイル：24V、36V、48V、110V、127V、220V、240V、380V、415V、440V、480V、500V、600V

DCコイル：24V、36V、48V、110V、220V

技術データシート

アイテム		モデル	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
ポール			3/4	3/4	3/4	3/4	3/4
補助接点			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
従来定格加熱電流（A） AC-1			20	20	30	40	50
動作定格電流(A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
定格絶縁電圧（ACV）			690	690	690	690	690
制御された力三相ケージモーター（AC-3）	kW	AC220/230V AC380/415V AC660/690V	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
ACコイル(V)			24、36、48、110、127、220、240、380、415、440、480、500、600
DCコイル(V)			24、36、48、110、220

アイテム		モデル	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
ポール			3/4	3/4	3/4	3/4	3/4
補助回路 Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
従来定格加熱電流（A） AC-1			60	80	80	110	110
動作定格電流(A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690V	AC-3 AC-4	34	39	42	49	49
	660/690V	AC-3 AC-4	9	12	14	17.3	21.3
定格絶縁電圧（ACV）			690	690	690	690	690
制御された力三相ケージモーター（AC-3）	KW	AC220/230V AC380/415V AC660/690V	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
ACコイル(V)			24、36、48、110、127、220、240、380、415、440、480、500、600
DCコイル(V)			24、36、48、110、220

アイテム			モデル		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
ポール					3		3		3		3/4		3/4
従来定格加熱電流（A） AC-1					200		200		200		275		280
動作定格電流(A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
定格絶縁電圧（ACV）					690		690		690		690		690
制御された力三相ケージモーター（AC-3）	kW		AC380/415V AC660/690V		55		75		75		90		110
					80		100		100		110		140
ACコイル(V)					110、127、220、240、380、415、440、480、500、600
アイテム				モデル		LC1-D300		LC1-D410		LC1-D475		LC1-D620
ポール						3/4		3/4		3/4		3/4
従来定格加熱電流（A） AC-1						360		430		580		850
動作定格電流(A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690V		AC-3 AC-4		190		235		290		360
						60		72		85		170
定格絶縁電圧（ACV）						690		690		690		690
制御された三相の電力ケージモーター（AC-3）		kW		AC380/415V AC660/690V		160		200		250		335
						220		280		330		450
ACコイル(V)						110、127、220、240、380、415、440、480、500、600
