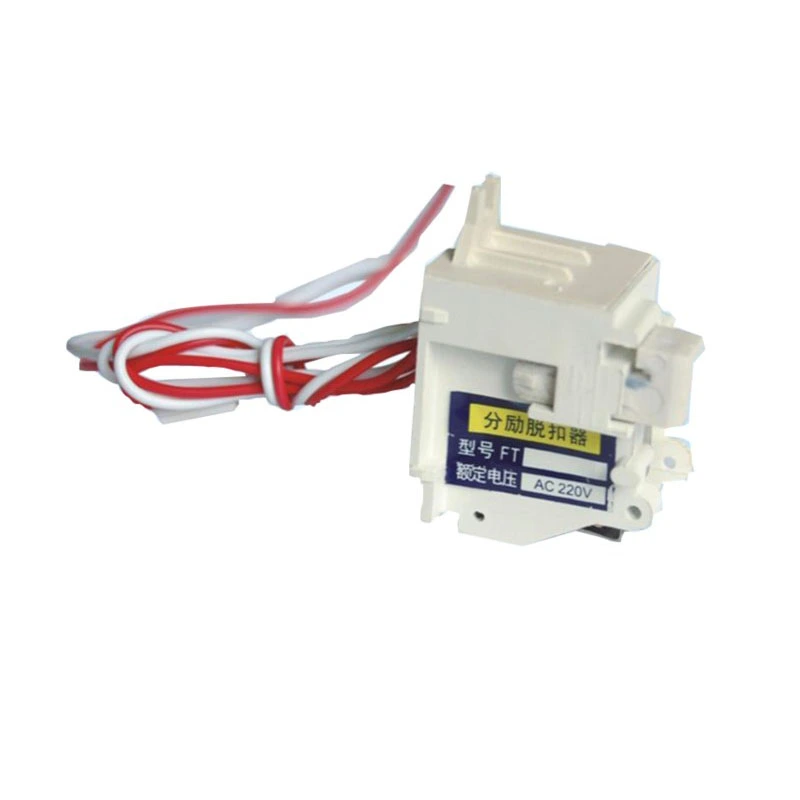

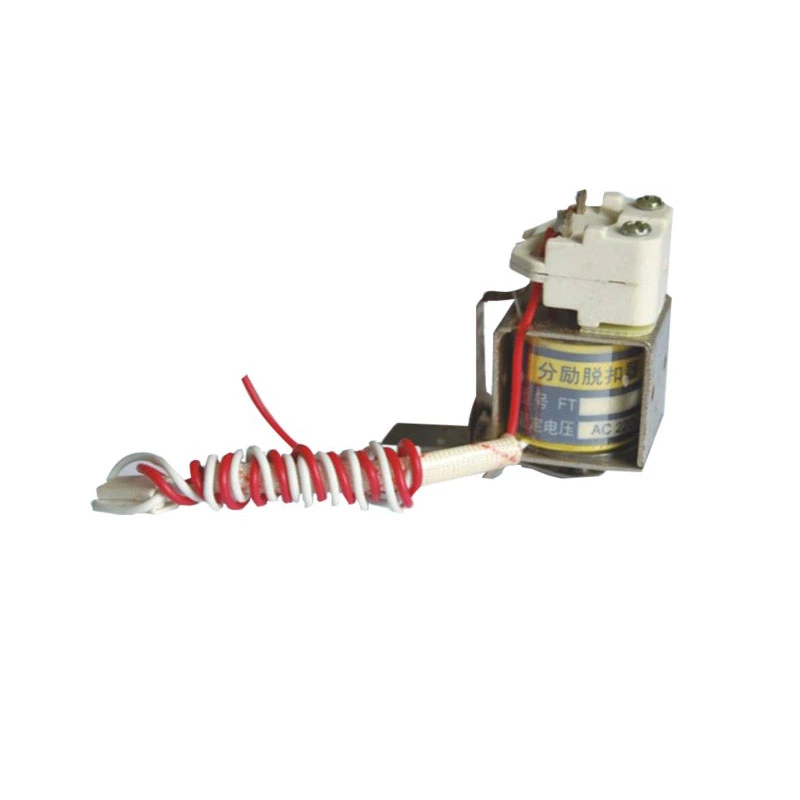

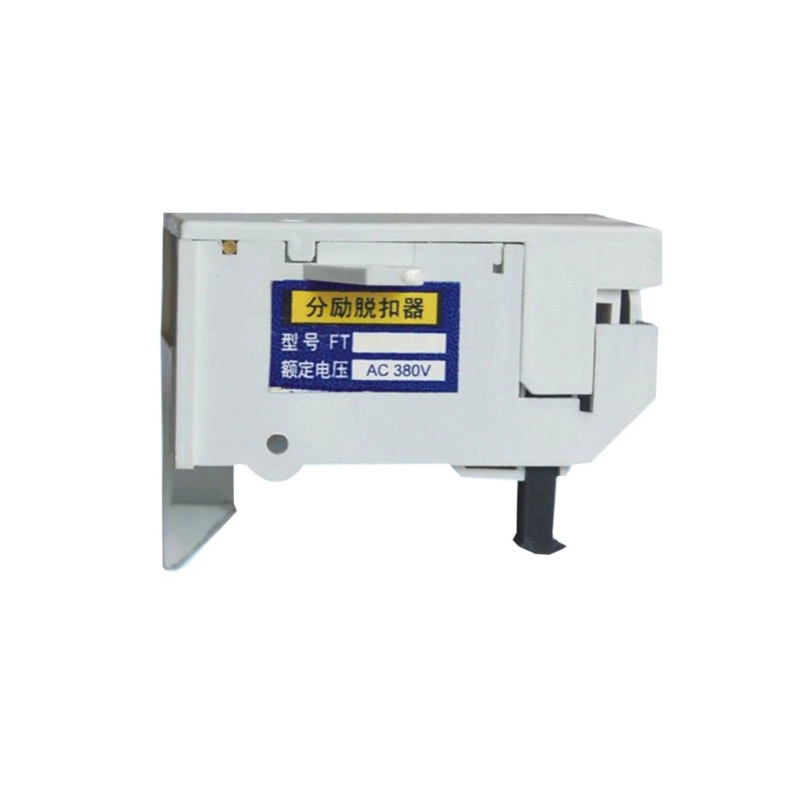

MCCBシャントリリース

上海大達電気有限公司は中国の信頼できるメーカーであり、独自のブランド CDADA を持っています。 当社は、安全性とシステムの完全性を確保するために、遠隔から制御できる信頼性が高く効率的な電気コンポーネントの重要性を理解しています。そのため、当社はこれらのニーズを満たすために特別に設計された CDADA MCCB シャント リリースを開発しました。

システムの安全機能を強化したいエンジニアでも、高品質のコンポーネントを求める購買管理者でも、当社のシャント リリースは必要な信頼性と使いやすさを提供します。

製品のハイライト

★ 用途：MCCB（配線用遮断器）を遠隔操作して即時遮断します。

★電圧範囲：AC 50Hz 220V/380VおよびDC 110V/220V電源と互換性があります。

★ 配線済みの利便性：工場で準備された内部配線が付属しているため、ユーザーは外部接続のみを残すことができます。

★ 簡単な取り付け: 制御信号を指定された端子に接続します。複雑な設定は必要ありません。

★ 信頼性の高いパフォーマンス: 瞬間的な作業向けに設計されており、重要な状況でも迅速な応答時間を保証します。

★ 当社の推奨事項: 最適なパフォーマンスを得るには、シャント リリースの電圧定格を MCCB の制御電源仕様と常に一致させてください。

技術仕様

インストールと使用ガイド

CDADA MCCB シャント リリースを最大限に活用するには、次の手順に従ってください。

★ 互換性の確認: シャント リリースの電圧定格が MCCB の制御電源と一致していることを確認してください。

★ 制御信号の接続: 付属の押しボタン (SB2) または独自の制御デバイスを使用して、端子 P3 および P4 に接続します。

★ 配線図を確認してください: 付属の図を参照してください。破線のみユーザーが接続する必要があります。他のすべての配線は工場で準備されています。

★ テスト操作：完全に展開する前に、制御された条件下でシャントリリースをテストして、適切な機能を確認します。

★ メンテナンスのヒント: 配線接続に摩耗や損傷の兆候がないか定期的に検査してください。信頼性の高い動作を確保するために、シャント レリーズの周囲を清潔に保ち、ほこりがないようにしてください。

配線図の概要

CDADA MCCB シャント リリースの配線図は次のように簡単です。

● SB2: オープンプッシュボタン (ユーザーが用意)。

● P3、P4: 制御信号を接続するための端子番号。

●弊社：制御電源。

●QF：補助接点です。

ユーザーによる接続が必要なのは、図の破線のみです。その他の必要な配線はすべて工場であらかじめ接続されているため、設置がより迅速かつ簡単になります。

設置上の注意: 潜在的な危険を避けるために、電源を投入する前に必ず配線を再確認してください。

よくある質問

Q1：「シャントリリース」とはどういう意味ですか？

A1: シャント リリースは、緊急時または特定の動作要件の場合に、遠隔から回路ブレーカーを開くために使用されるアクセサリです。ブレーカー自体に物理的にアクセスすることなく、電源を迅速に切断する方法を提供します。

Q2: このシャント リリースはどの MCCB でも使用できますか?

Q3: シャント リリースは AC アプリケーションと DC アプリケーションの両方に適していますか?

Q4: 他のものではなく CDADA シャント リリースを選択する理由は何ですか?

●品質保証：厳格なテストにより、各ユニットが高い基準を満たしていることを確認します。

● 取り付けの容易さ: 配線済みユニットは時間を節約し、エラーを減らします。

● カスタマーサポート: 経験豊富なチームによる直接サポート。

● 費用対効果: 品質に妥協することなく、競争力のある価格設定。

CDADA からの最後のメモ

適切なシャント リリースを選択すると、電気システムの安全性と機能性が大幅に向上します。 CDADA を使用すると、コンポーネントを入手するだけでなく、細部に至るまで卓越性を追求するパートナーを得ることができます。信頼性が高く使いやすいソリューションで、お客様の安心を実現できるようお手伝いいたします。
