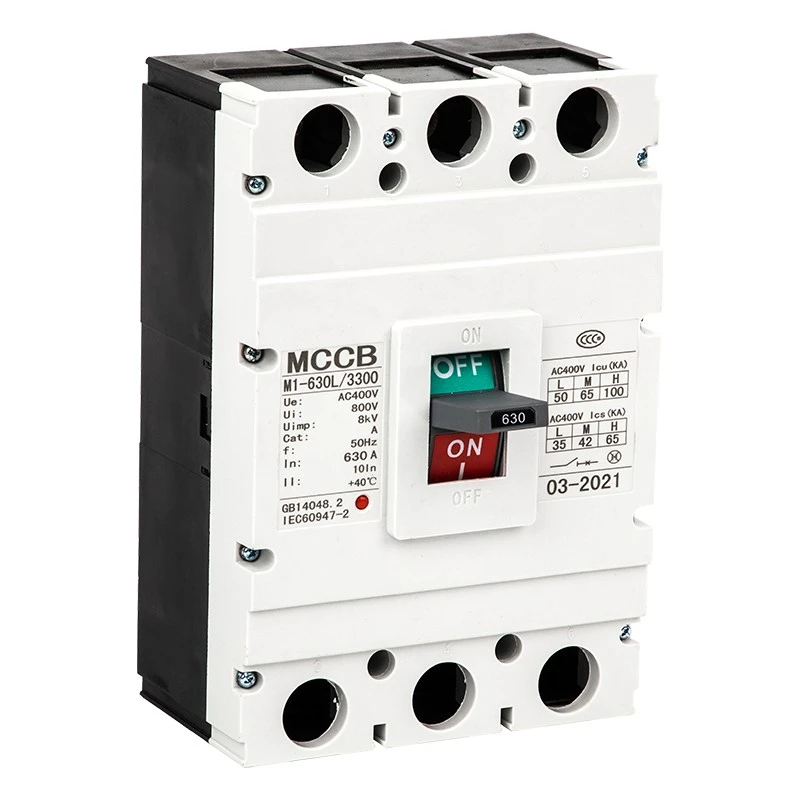

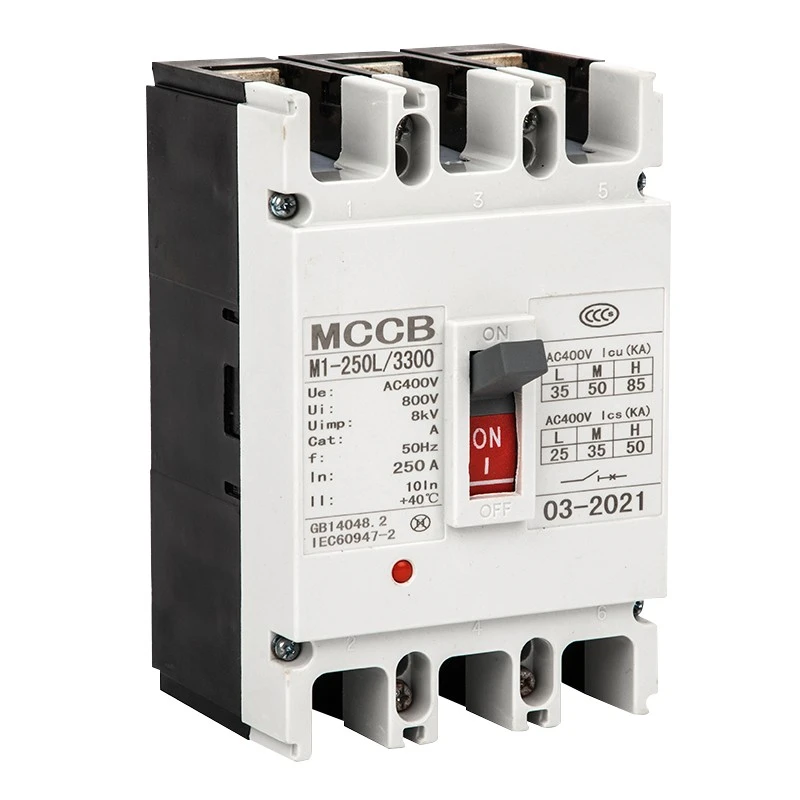

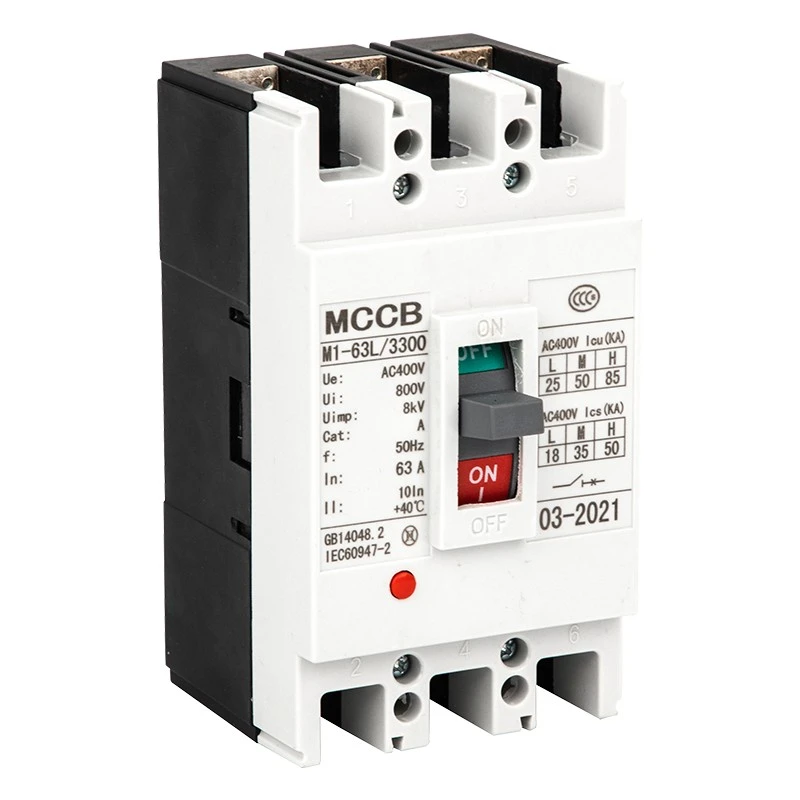

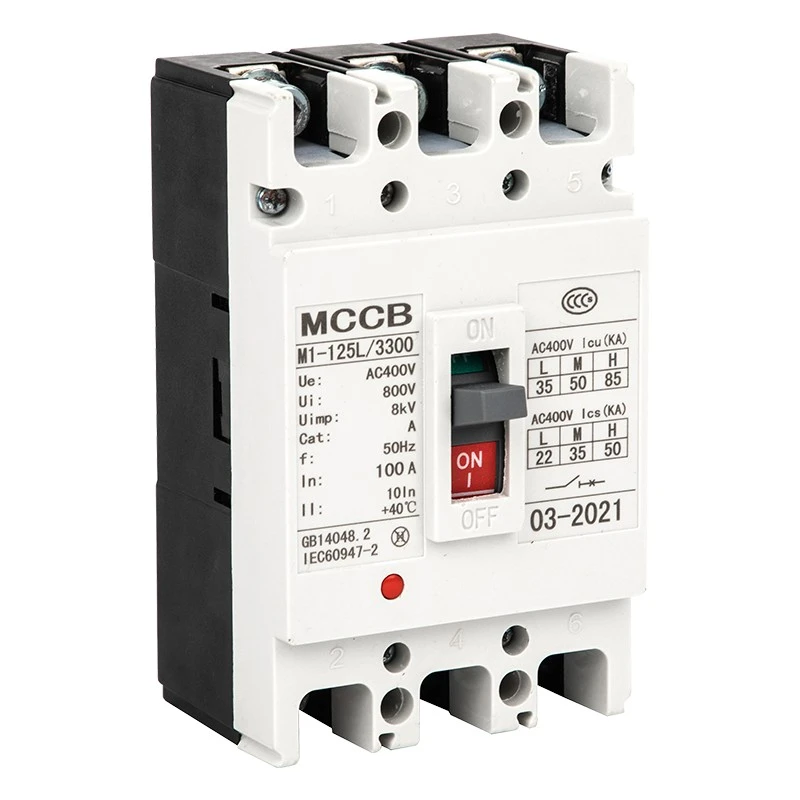

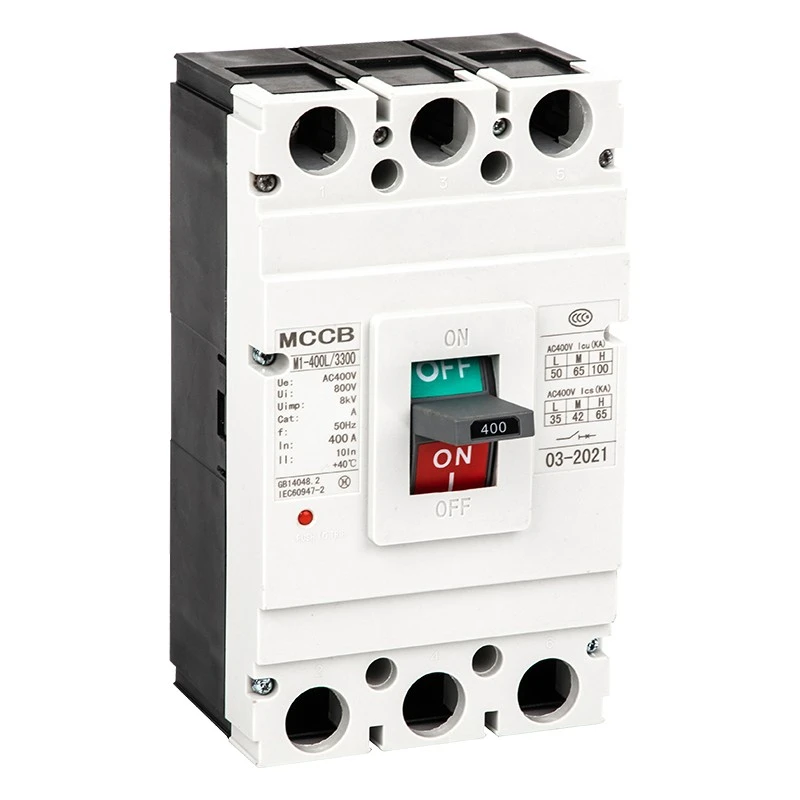

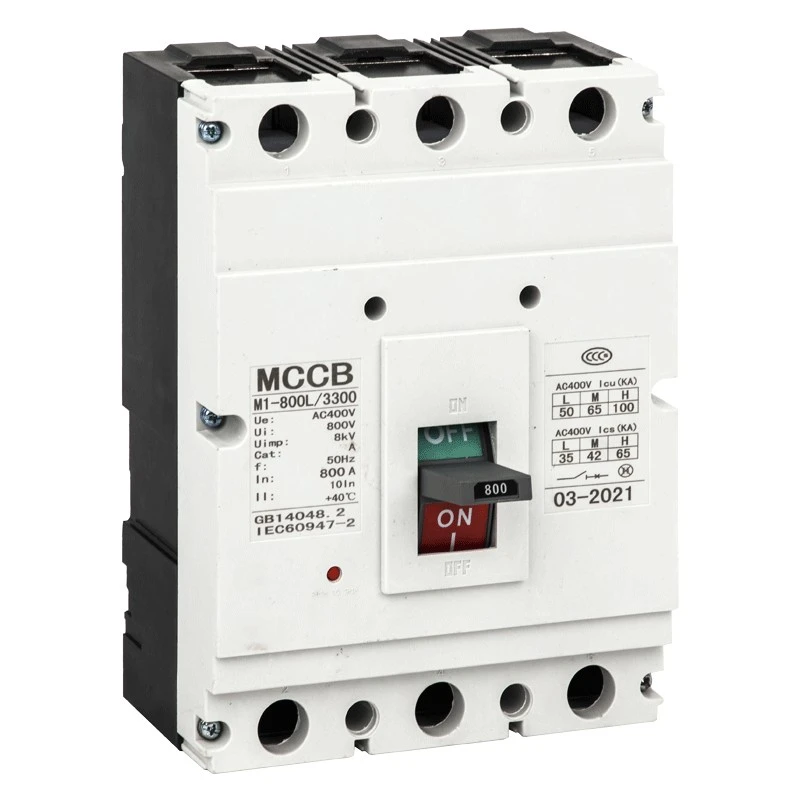

CM1 配線用遮断器
Model:DAM2 (CM1) Series
この CDADA CM1 モールド ケース サーキット ブレーカ (MCCB) は、バルク調達向けに構築されており、IEC60947-2 認証を取得し、産業用電力システム向けの安定した性能を備えています。 CM1 MCCB は高強度構造と信頼性の高いトリップ機構を採用しており、設置とメンテナンスが簡単です。インテリジェントな保護と耐久性のある設計を組み合わせており、配電や重工業用途での長寿命を保証します。
この DAM2 (CM1) シリーズ CM1 配線用遮断器は、中国の信頼できるメーカーおよびサプライヤーである上海大達電気有限公司によって製造された高性能低電圧保護装置です。最大800Vの定格絶縁電圧、400V/690Vの定格動作電圧、63A～1600Aの定格電流を備え、配電、回路保護、モーター制御、および頻度の低いスイッチングに広く使用されています。
このシリーズは垂直および水平設置をサポートし、IEC60947-2 規格に準拠し、電力機器に完全な過負荷、短絡、低電圧保護を提供します。
製品の特徴
★定格絶縁電圧：800V。動作電圧: 400V/690V
★電流範囲：63A、100A、225A、400A、630A、800A、1250、1600A
★遮断能力：L標準、M中、H高遮断タイプ
★ 熱磁気&電磁デュアルリリースモード
★垂直/水平設置、絶縁用途に最適
★広い周囲温度範囲：-5℃〜+40℃
★ 標高 ≤2000m、汚染度 3
アプリケーション
CDADA CM1 モールドケースサーキットブレーカは、工場、建物、データセンター、発電所、インフラ、機械設備、配電キャビネットなどの産業用および民生用配電システムに広く適用されています。また、建設、冶金、石油化学、その他の産業におけるモーター保護、回路変換、安全な電源供給にも使用されます。
技術的パラメータ
★規格：IEC60947-2、GB14048.2
★周波数：AC 50Hz/60Hz
★ポール：1P、2P、3P、4P
★リリース：熱磁気式（二重）、電磁式（瞬間式）
★瞬時設定：分配型10In±20%。モータータイプ 12In±20%
★取り付け：前配線、後配線、プラグインタイプ
★操作：手動、電動操作機構
|
モデル |
ポール |
定格電流 (A) |
評価済み 動作中 電圧 (V) |
評価済み 絶縁体 電圧 (V) |
定格究極短絡遮断容量 (Icu) |
フラッシュオーバー 距離 (mm) |
||
|
試験電圧 (V) |
ICU (kA) |
ＩＣＳ (kA) |
||||||
|
DAM2L-63 |
3 |
10、16、20、25、 32、40、50、63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3、4 |
50 |
35 |
|||||
|
DAM2L-100 |
3、4 |
16、20、25、32、40、 50、63、80、100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-225 |
3、4 |
100、125、140、 160、180、200、225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2、3、4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3、4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2、3、4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225、250、315、 350、400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3、4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3、4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400、500、630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3、4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3、4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630、700、800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800、1000、1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
外形寸法・取付寸法
当社の CM1 MCCB は、前面配線、背面配線、プラグイン タイプを含む、63A ～ 1600A モデルの完全な寸法データを提供します。さまざまなフレーム サイズ (63/100/225/400/630/800/1250/1600) は、標準キャビネット設置用の H、H1、H2 寸法に一致しています。手動・電動操作機構の高さも統一されており、組み立てが容易です。
付属品と機能
内部アクセサリ
★ シャントリリース: 70% ～ 110% の定格電圧で信頼性の高いトリップを実現
★不足電圧リリース: 35%〜70%の電圧降下による自動保護
★補助接点と警報接点：信号フィードバックと故障警報
★プリペイドメーター専用リリース：ディレイトリップ0.5～2s
外部アクセサリ
★手動操作機構
★電気（モーター）作動機構
★相分離器、取付ネジ、バスバーキット

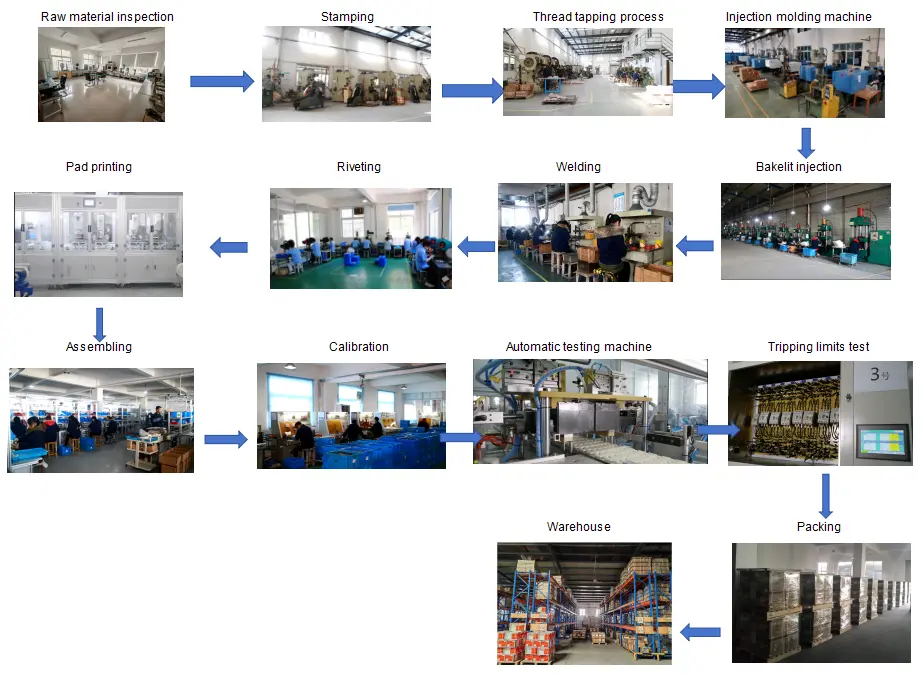

品質管理の流れ
原材料検査 → 生産工程 → 組立ライン → トリップ特性試験 → 昇温試験 → 短絡試験 → エージング試験 → 外観・寸法検査 → 梱包 → 出荷前最終検査

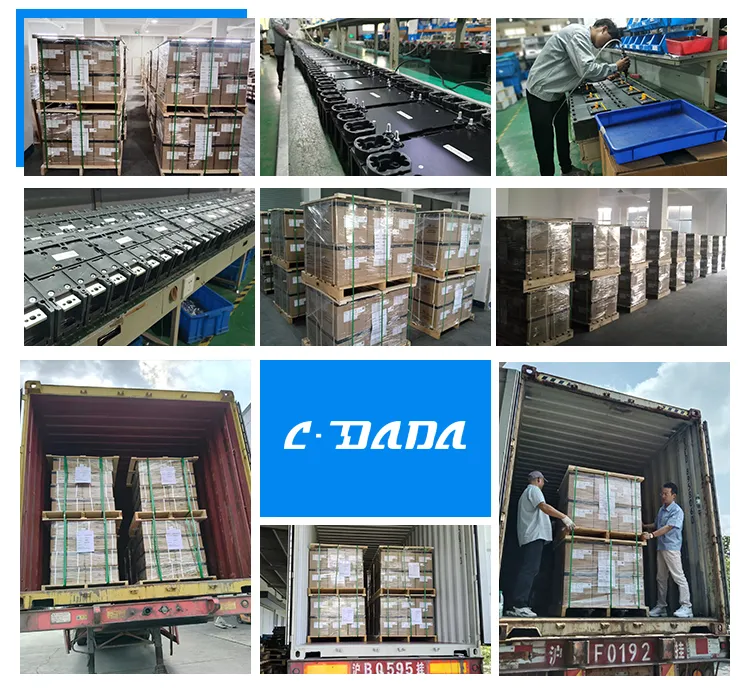

梱包と配送
★安全な輸送のための標準輸出カートン+木製パレット
★ラベル: モデル、電流、極、数量、証明書
★海、空、陸の物流に最適
認証
IEC60947-2、GB14048.2、CE、CB、ROHS、およびその他の国際承認。

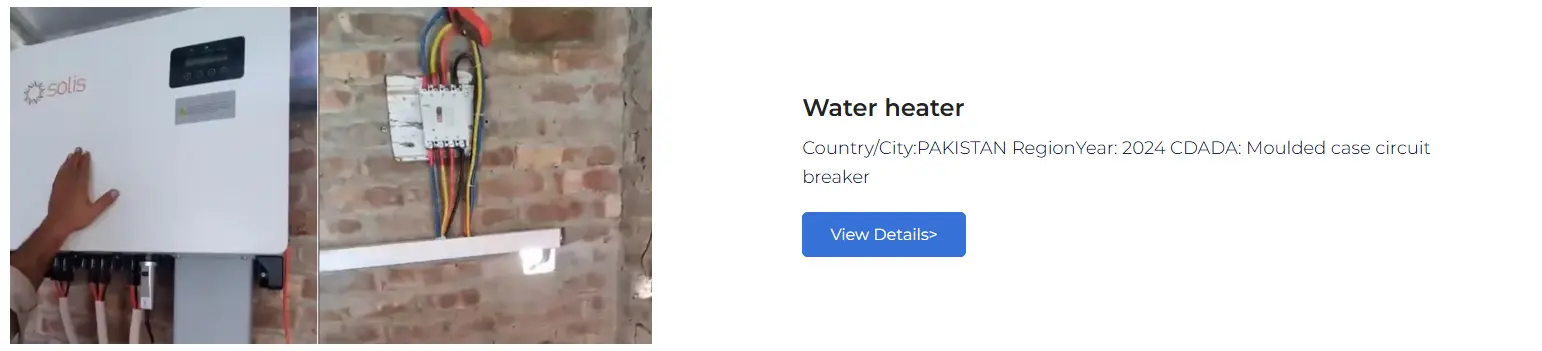

お客様のご協力事例
CDADA DAM2 シリーズ MCCB は、ヨーロッパ、東南アジア、中東、アフリカ、南米の配電システム インテグレーター、産業機器メーカー、開閉装置工場、建設請負業者および OEM ブランドを含む世界中の顧客に供給されています。当社は長期パートナー向けに安定したバルク供給とカスタマイズされたソリューションを提供します。
