DINレール切替スイッチ125A

CDADA DIN レール切替スイッチ 125A を購入してください。40 年以上の経験を持つ中国のメーカーとして、当社の製品は IEC60947-3 認定、3 ポジション (I-O-II)、最大 400 V のデュアル電源転送に対応しています。手動、DIN 取り付け、発電機のバックアップおよび産業用パネルに最適です。

お問い合わせを送信

製品説明

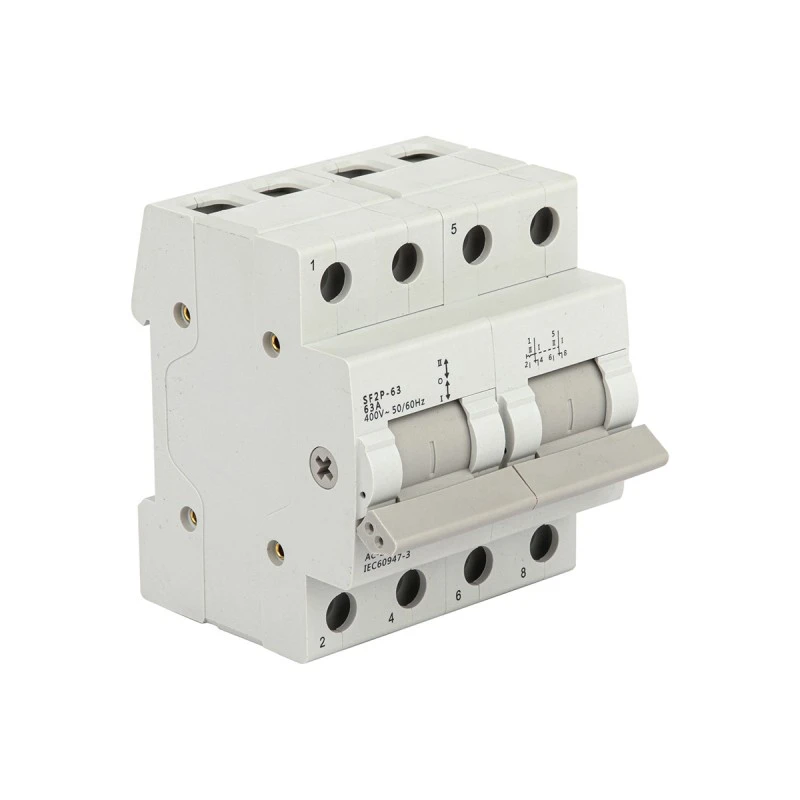

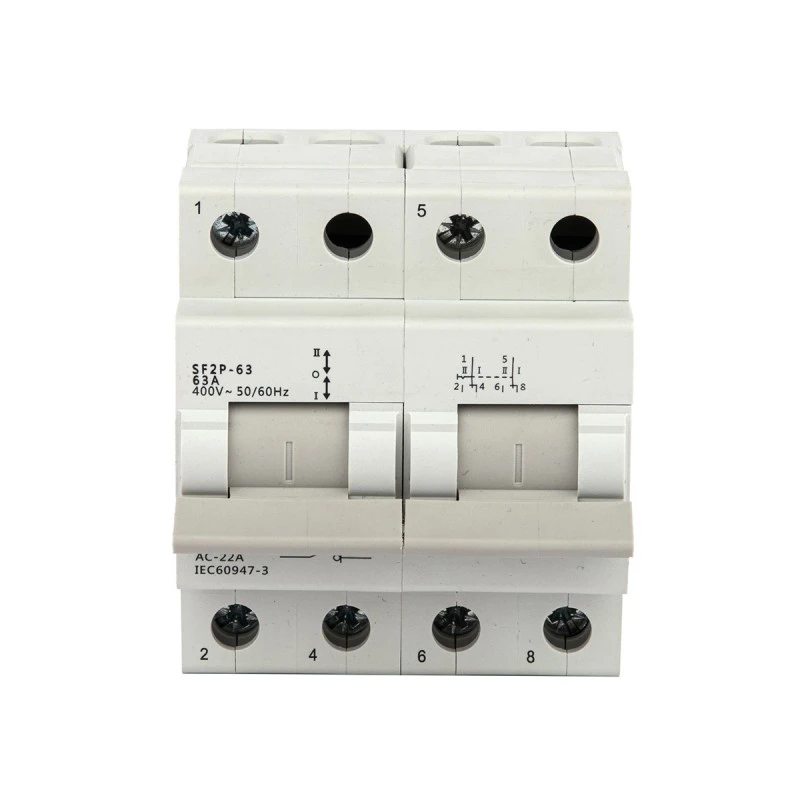

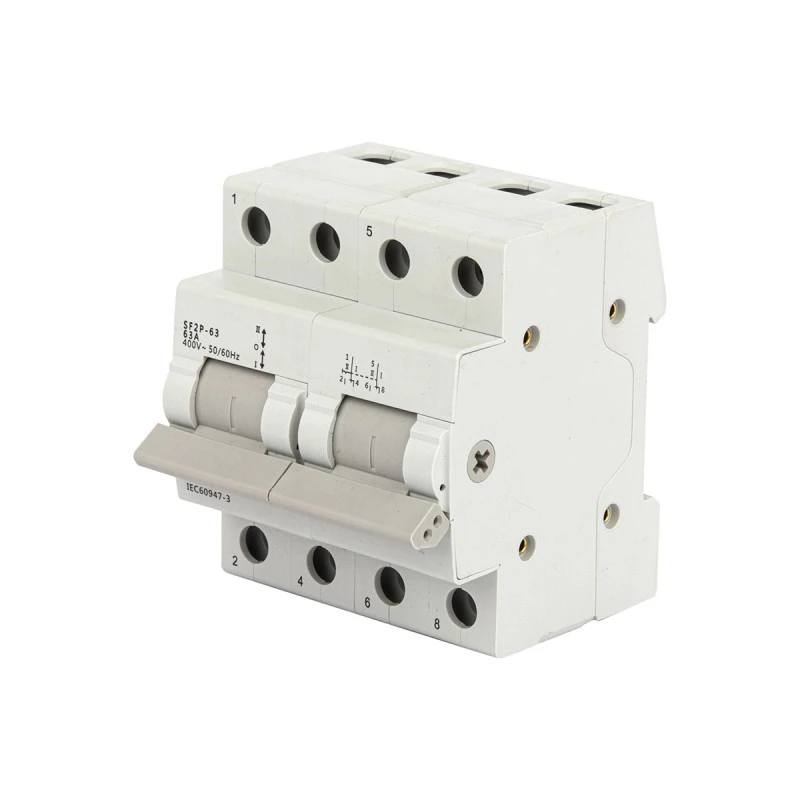

CDADA SF シリーズ DIN レール切り替えスイッチ 125A は、商用、産業、およびインフラストラクチャアプリケーションにおける信頼性の高い二重電源または負荷変換用に上海 DADA Electric CO.,LTD によって設計された堅牢な手動操作スイッチングソリューションです。 IEC 60947-3 および EN 60947-3 に準拠したこのスイッチは、最大 400V の AC 50/60Hz システムをサポートし、AC-22A 利用カテゴリ (抵抗負荷と誘導負荷の混合) で最大 125A の連続電流を処理します。

透明な 3 ポジション手動ハンドル (I – OFF – II) を備えており、メイングリッドとバックアップ発電機、二重変圧器、または冗長回路の間で安全に切り替えることができ、中央の OFF 位置によりメンテナンスと安全性にとって重要な完全な絶縁が保証されます。標準の TH35 DIN レール取り付け用に設計されており、MCB、コンタクタ、サージプロテクターとともに最新の配電盤にシームレスに統合されます。

高導電性接点、スプリング補助のクイックメイク/ブレーク機構、精密潤滑された内部コンポーネントを備えた 125A モデルは、定格条件下で 8,500 回の機械的動作と 1,500 回の電気サイクルを実現します。注: 消弧室がないため、短絡保護のために上流ヒューズまたは回路ブレーカーを使用する必要があります。

主な仕様（125Aモデル）

モデル：	SFシリーズ DINレール切替スイッチ – 125A
ブランド：	CADA \|メーカー: 上海大達電気有限公司

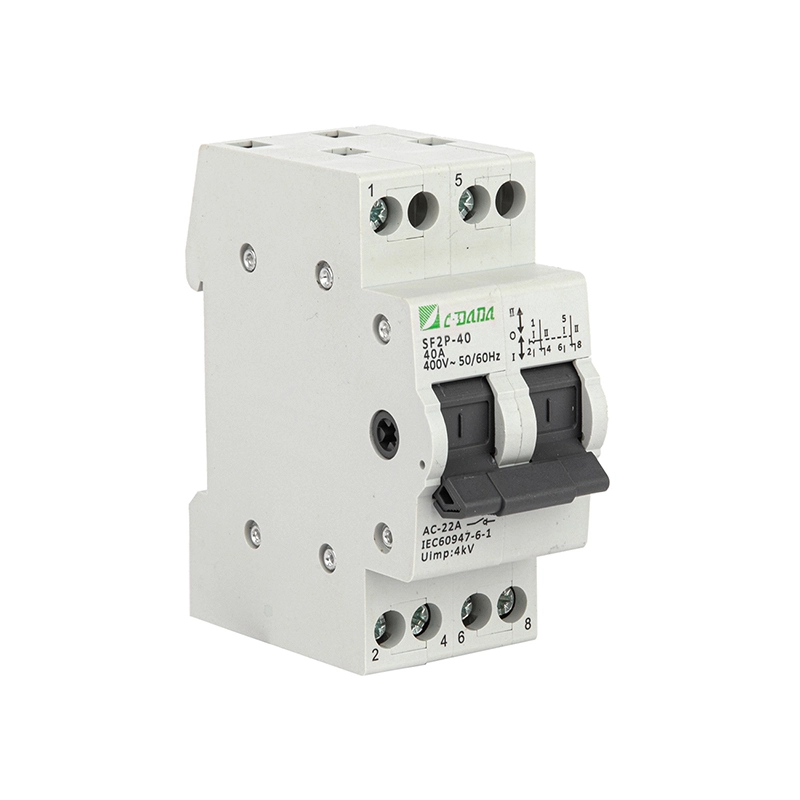

極:	1P、2P、3P、4Pを用意（必要に応じてご指定ください）
定格電流:	125A (周囲温度 > 40°C の場合は 100A に軽減)
定格電圧:	AC230V/400V、50/60Hz
絶縁電圧 (Ui):	500V
利用カテゴリー:	AC-22A
短時間耐電流 (Icw):	12 × 125A = 1,500A 1秒間
生産能力:	20 × 125A = 2,500A (t=0.1 秒)
機械的寿命:	8,500操作
電気的寿命:	1,500 回の操作 (負荷時)
汚染度:	Ⅱ
取り付け:	TH35 DIN レール、垂直設置のみ
手術：	手動3ポジションハンドル(I-O-II)
端子:	ケーブルまたはバスバー、最大 50mm² の銅線
締め付けトルク：	3.5N・m
安全性への準拠:	IEC 60947-3、EN 60947-3
アーク遮断:	❌ アークチャンバーなし → 事故電流遮断用ではありません

CDADA DIN レール切り替えスイッチ 125A を選ぶ理由?

★ 大電流の信頼性

連続 125A 負荷向けに設計されており、大型ポンプ、HVAC ユニット、またはデータセンターのバックアップシステムに最適です。

★OFFポジションでの真のアイソレーション

中央の「O」位置は両方の電源を切断し、バックフィードや偶発的な通電のリスクを排除します。

★ 最新のパネルに対応した DIN レール

スペースを節約し、コンパクトな配電盤またはモジュール式配電盤への設置を簡素化します。

★ 産業グレードの建設

スプリング式コンタクト、潤滑スピンドル、および 50mm² の端子容量により、長期にわたる安定性が保証されます。

★ 世界標準への準拠

IEC 60947-3 に認定されており、商用および軽工業用途として世界中で受け入れられています。
