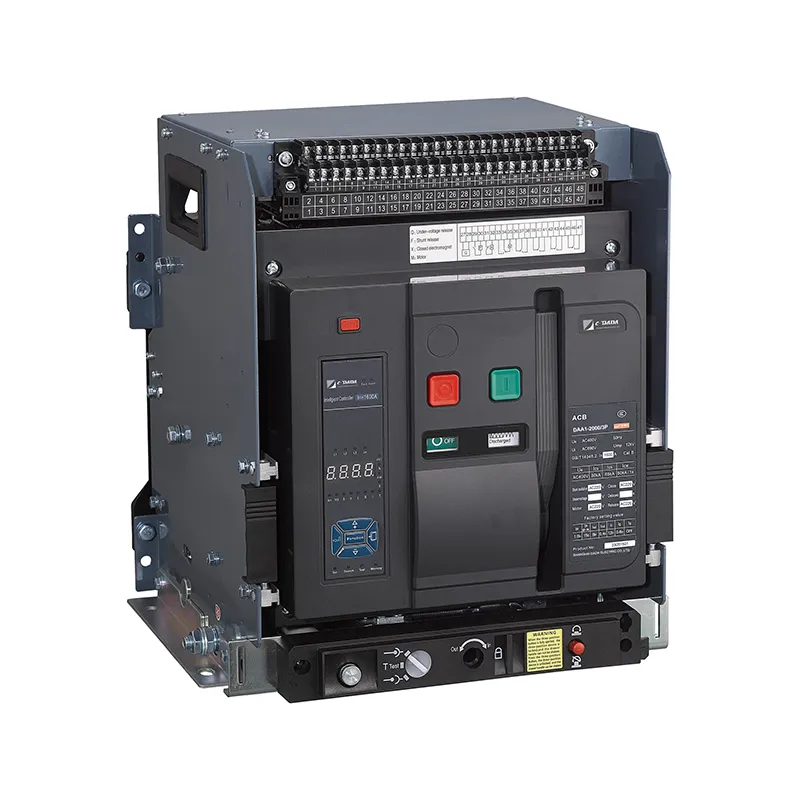

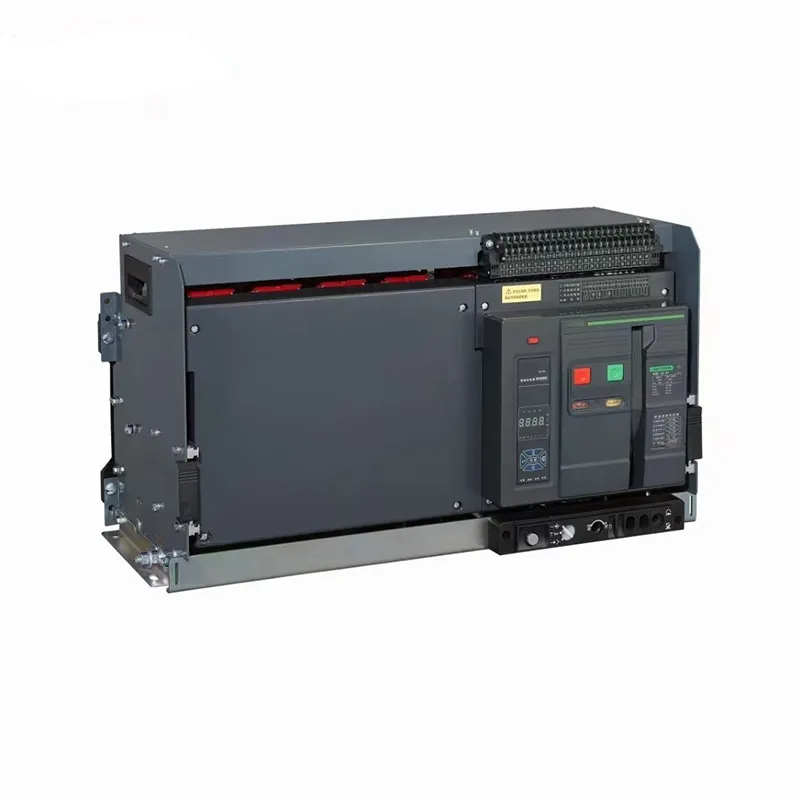

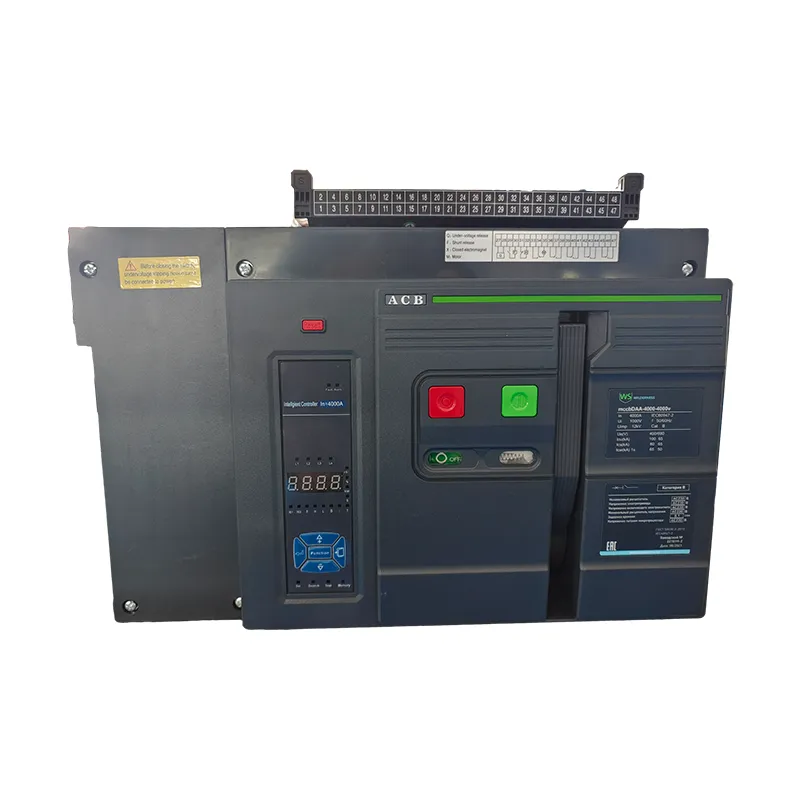

三相気中遮断器

この CDADA 3 相エアサーキットブレーカーは、さまざまな産業用途向けに 400A ～ 6300A の電流範囲を備えた AC 50Hz 690V ネットワーク向けに設計されています。専門工場として、当社の製品は過負荷、短絡、不足電圧、単相地絡に対する完全な保護を提供します。この高度な 3P ACB は、インテリジェントな保護と 4 つのリモートとのオープンな通信を備えており、すべての配電ニーズに対して信頼性の高いパフォーマンスを保証します。

製品パラメータ（仕様）

製品の特徴と用途

CDADA 三相気中遮断器は、発電所、変電所、大規模製造施設などのさまざまな用途向けに設計されています。固定タイプとドロワータイプの両方が用意されており、ホットスワップメンテナンスをサポートし、ダウンタイムを削減します。インテリジェントコントローラーを装備しているため、ユーザーは特定のニーズに応じて保護設定をカスタマイズできます。

主な特徴:

●インテリジェントコントローラオプション：bse5（Hタイプ）、bse4（Mタイプ）、bse3（Lタイプ）

●保護機能：過負荷長遅れ逆時限、短遅れ逆時限、確定時限、瞬時機能、単相地絡保護

●表示＆警報機能：リアルタイム電流・電圧表示、過負荷警報、セルフチェック機能

●通信インターフェース：「4つのリモート」をサポートするオープンプロトコル

制作内容

SHANGHAI DADA ELECTRIC CO.,LTD によって製造されたすべての三相 ACB は、厳格なテストと品質管理プロセスを受けています。

主な機能は次のとおりです。

● 材質品質: 銀合金オーバーレイを備えた無酸素銅接点

● 温度範囲: -5 °C ～ +40 °C の周囲温度内で動作します。ご要望に応じて、低温 (-10 °C または -25 °C) および高温 (+40 °C) のオプションもあります。

● 高度動作: 高度 2000 m まで、それ以上の高度では調整が可能

●耐環境性：保護レベルIP30、汚染レベルIIIの環境に適しています。

メンテナンスのヒント:

●接触面とアークシュートの定期検査

● 適切な位置合わせと確実な取り付けを確保します。

●インテリジェントコントローラー機能の定期テスト

よくある質問

Q1: CDADA 三相 ACB にはどのような設置方法がありますか?

A1: CDADA 3 相空気サーキット ブレーカーは、固定タイプと引き出しタイプの両方で利用できるため、設置のニーズに応じて柔軟に対応できます。

Q2: このブレーカーは3極と4極の両方で使用できますか?

A2: はい、CDADA 3 相 ACB は、アプリケーション要件に応じて、3P (標準) 構成と 4P 構成の両方で利用できます。

Q3: 三相 ACB にはインテリジェント コントローラーが付属していますか?

A3: 基本モデルはインテリジェント コントローラなしでもアイソレータとして機能しますが、オプションのインテリジェント コントローラ (bse5、bse4、bse3) を使用すると、保護とリモート監視を強化できます。

Q4: インパルス耐電圧は高度によってどのように変化しますか?

A4: インパルス耐電圧は高度 2000 メートルで 8000V ですが、それより高い高度では 12000V を超えてはなりません。

Q5: CDADA 三相 ACB は国際規格に準拠していますか?

A5: はい、CDADA 3 相 ACB は国内規格 (GB14048.2) と国際規格 (IEC60947-2) の両方に準拠しており、世界中で適用可能です。
