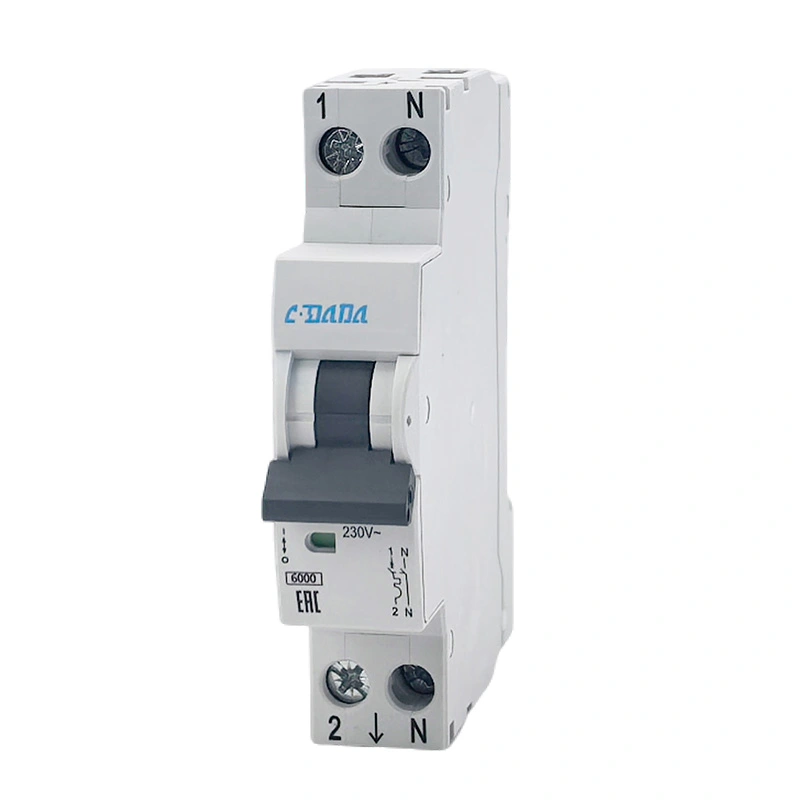

ミニチュアサーキットブレーカ DPN 6KA

Model:DAB7N

CDADA ミニチュアサーキットブレーカ DPN 6KA は大量調達に最適で、IEC60898-1 に準拠した高品質の 1P+N ミニチュアサーキットブレーカで、家庭用および商業用回路を安全に保護します。デュアルブレークポイント設計と安定した熱磁気トリップを採用しており、DIN レールへの取り付けが簡単で、メンテナンスも簡単です。信頼性の高い構造と長寿命を兼ね備え、さまざまな低電圧電源システムに安全な電源を供給します。

お問い合わせを送信

製品説明

CDADA DAB7N ミニチュアサーキットブレーカ DPN 6KA は、40 年以上の経験を持つ信頼できるメーカーである上海 DADA Electric によって独自に開発された、プロフェッショナルな 1P+N デュアルブレークミニチュアサーキットブレーカです。 6kA の高い遮断容量、同期動作、N 極の「先に作って後で遮断」設計により、消弧性能が効果的に向上し、回路と機器を安全に保護します。配電ボックス、家の装飾、商用電源、照明回路で広く使用されており、世界中のバイヤー、販売代理店、OEM 顧客にとって最初の選択肢です。

Miniature Circuit Breaker DPN 6KA

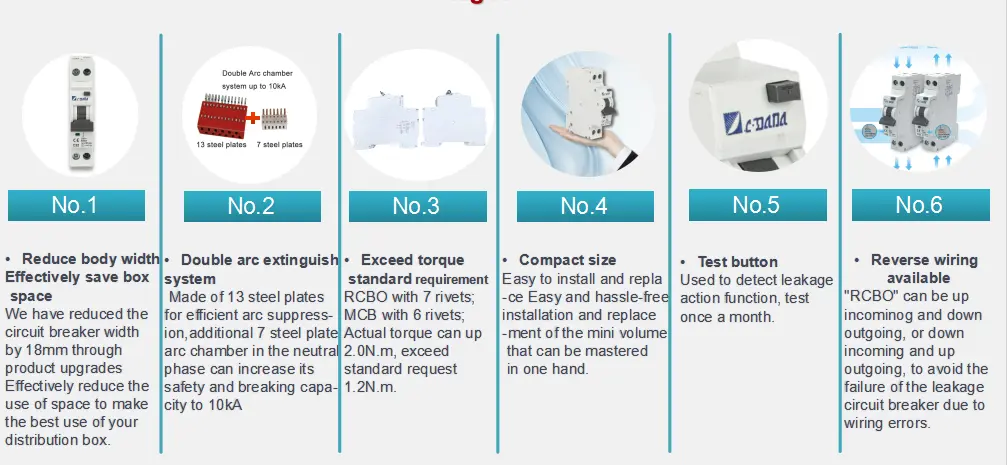

MCB DPN 6KA の利点は何ですか?

★ 1P+N DPN 構造、デュアルブレークポイント、より安全で信頼性の高い

★N極が先に作って後で破断し、アーク遮断能力を高めます。

★ 6kA 実遮断容量、強力な短絡保護

★幅17.8mmのコンパクトな筐体で、キャビネットのスペースを節約します。

★ さまざまな負荷に対応する B/C トリップ曲線が利用可能

★保護等級IP20、触れても安全です。

★幅広い配線範囲：1～25mm²のフレキシブルケーブル

★ DIN レール取り付け、迅速かつ安定した取り付け

★耐高温・耐低温性：-25℃〜+50℃

★ 最大20,000回の長寿命

Miniature Circuit Breaker DPN 6KA

アプリケーション

CDADA ミニチュアサーキットブレーカ DPN 6KA は、以下の分野で広く使用されています。

★住宅、アパート、別荘、家の装飾。

★オフィス、店舗、ホテル、学校、病院

★照明回路、コンセント、小電力機器

★家電製品：給湯器、エアコン、電気ストーブ

★ 旧回線の再構築と配電箱の更新

★商用および民生用低圧配電システム

技術パラメータ表

アイテム	仕様
モデル	DAB7N-40
製品名	MCB DPN 6KA
標準	IEC60898-1
極	1P+N(2P)
遮断容量	6kA
定格電流	6A、16A、20A、25A、32A、40A
定格電圧	AC220/230/240V
頻度	50/60Hz
トリッピングカーブ	B / C
絶縁電圧	500V
インパルス電圧	4kV
保護等級	IP20
機械的寿命	20,000回
電気的寿命	6,000回
端子トルク	1.5N・m
配線容量	1～25mm²
動作温度	-25℃～+50℃
寸法	82.5×73.2×17.8mm

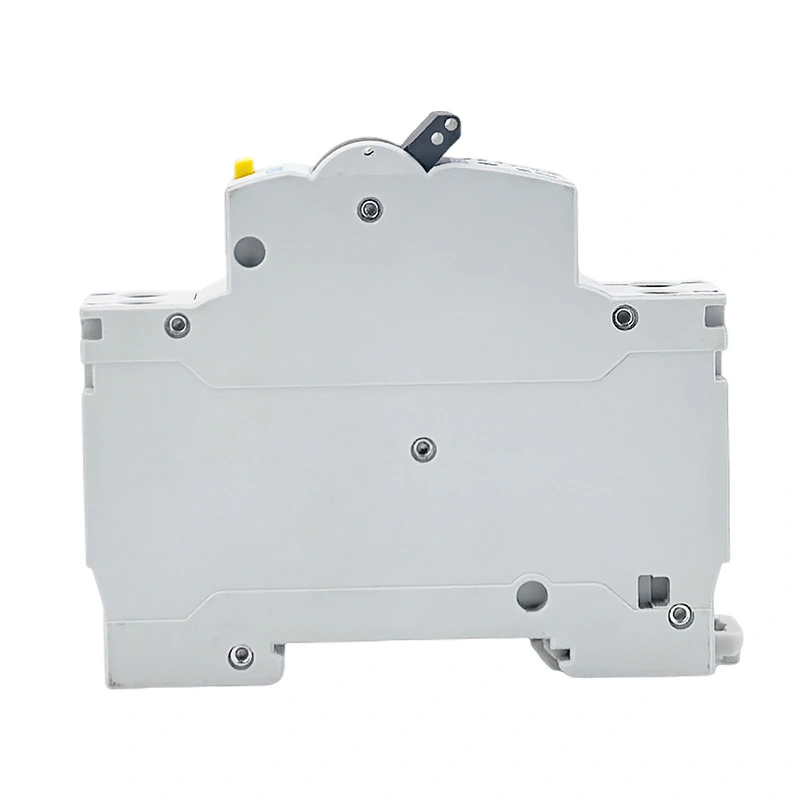

外形寸法

★長さ：82.5mm

★高さ：73.2mm

★幅：17.8mm（標準1モジュール幅）

★取り付け：35mm DINレール

★配線：1〜25mm²のフレキシブル/リジッドケーブルに適しています。

★バスバーの厚さ：0.8〜2mm

Miniature Circuit Breaker DPN 6KA

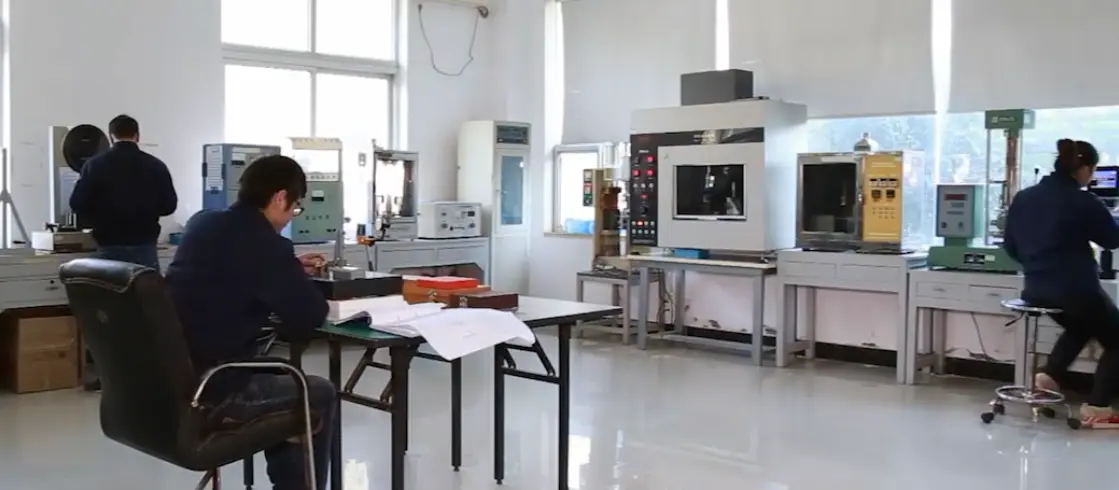

標準試験項目

★ 1.13In 非トリップテスト (≥1 時間)

★ 1.45インチのトリップテスト(<1時間)

★ 2.55インチの過負荷動作テスト

★磁気瞬時引外し試験（B/Cカーブは3インチ/5インチ）

★耐電圧試験

★温度上昇試験

★短絡遮断容量試験（6kA）

★機械的・電気的寿命試験

★高温・低温動作試験

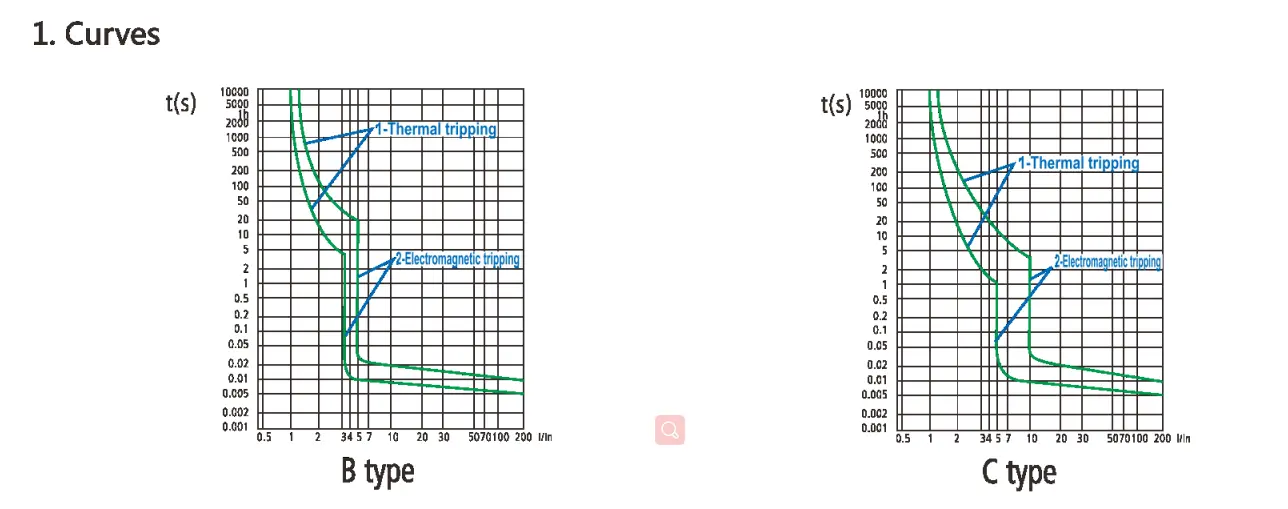

トリップ特性曲線

IEC 60898-1

Miniature Circuit Breaker DPN 6KA

磁気リリース

回路短絡が発生した場合、鉄心入り磁石により瞬時にトリップします。 IEC60898規格によれば、本製品はB、C、Dの3タイプに分類されます。

	試験電流	トリップ時間	アプリケーション
B カーブ	3ln 5ln	0.132A)	タイプ B は、次の能動負荷にのみ適用されます。 -電気ヒーター -給湯器 -電気炉
Cカーブ	5インチ 10インチ	0.132A)t<0.1s	タイプ C は通常の負荷に適しています: -ランプ -電源ソケット -小型電力モーター
