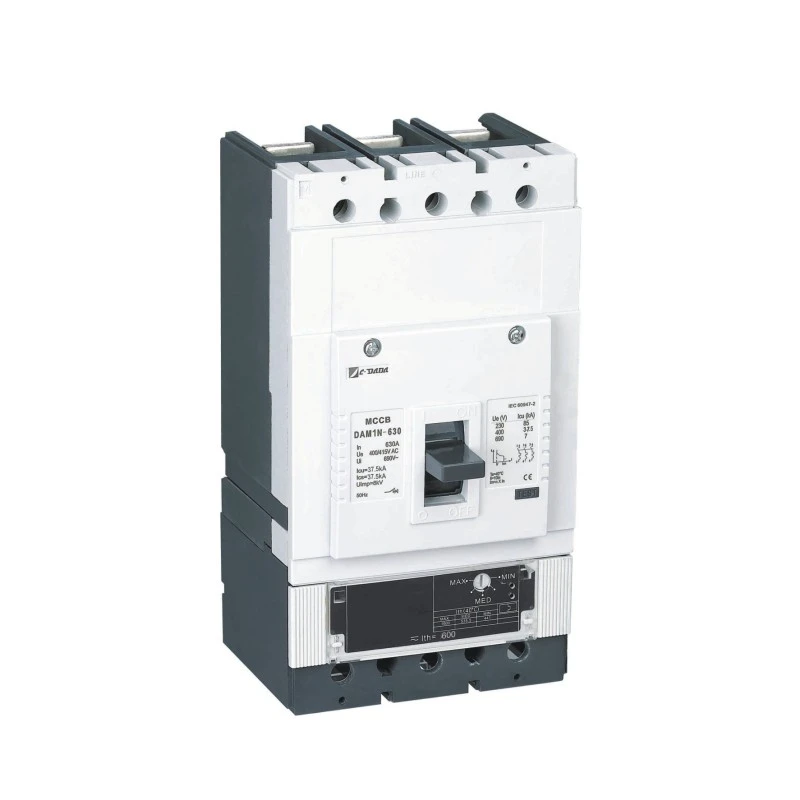

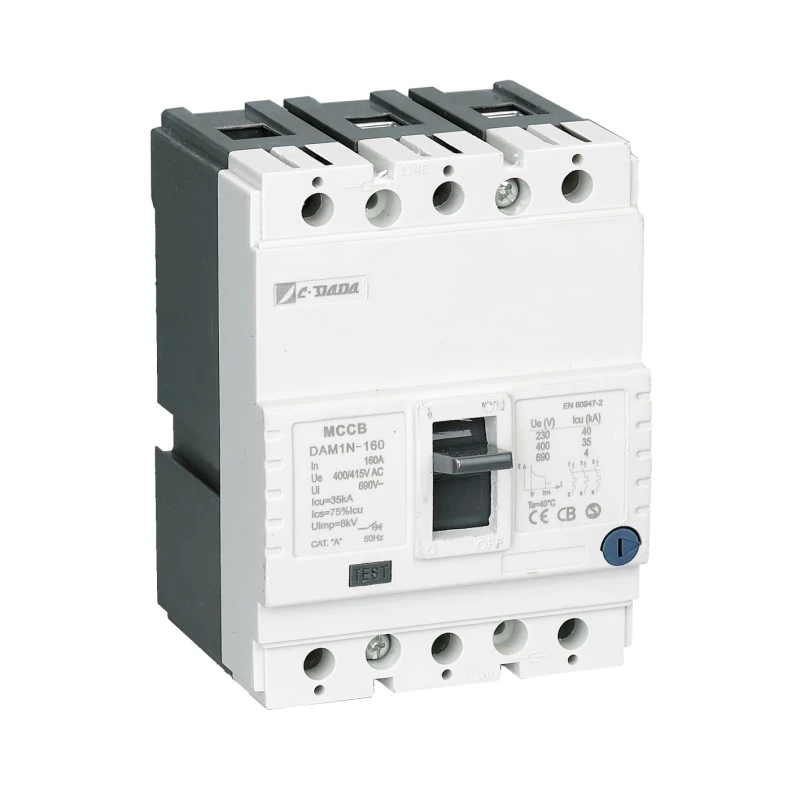

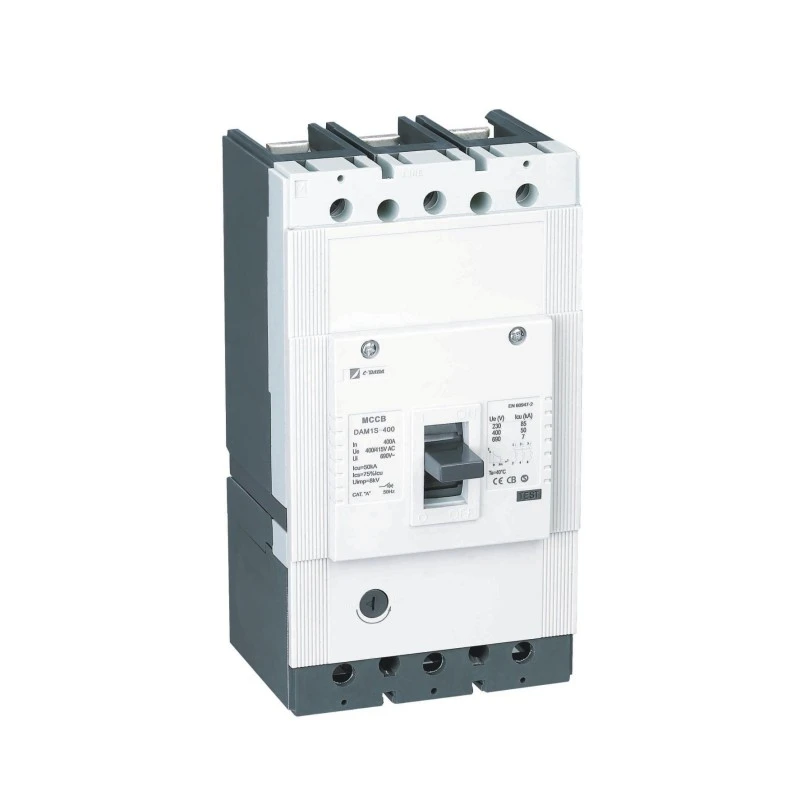

温度調整可能なモールドケースサーキットブレーカ
Model:DAM1 Series
信頼できる工場、上海 DADA Electric が製造する CDADA DAM1 シリーズ熱調整可能モールド ケース サーキット ブレーカーをご覧ください。認定 (ASTA、KEMA、CE) と調整可能な温度設定 (70 ～ 100% 入力) を備えています。産業用途における正確な過負荷保護に最適です。 400V/415V で最大 1600A の 3P/4P 構成で利用可能です。 OEM や大量購入者に最適です。
Shanghai DADA Electric CO., LTD.のDAM1シリーズ熱調整可能モールドケースサーキットブレーカ 世界クラスの標準を満たすように設計されており、過負荷と短絡状態の両方に対して堅牢な保護を提供します。このブレーカーは、In の 70% ～ 100% の調整可能な温度設定範囲を備えており、特定のアプリケーションのニーズに合わせて微調整できます。
3P および 4P 構成があり、400V/415V で最大 1600A の定格があり、ASTA、KEMA、CE、CB、SEMKO、RoHS などの世界的な認証を取得しており、複数の地域にわたるコンプライアンスを保証します。
DAM1 熱調整可能モールドケースサーキットブレーカの電気的パラメータ
|
温度調整式 MCCB (0.7-1)In |
|||||||||
|
写真 |
モデル |
コード |
Icu (KA) |
Ics (KA) |
定格電流 -イン |
ウイ(V) |
うえ(V) |
ポール |
ウイインプ(V) |
|
|
DAM1-160 |
B |
25 |
12.5 |
10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A |
750V |
400/415V |
3P・4P |
8000 |
|
N |
35 |
26.25 |
|||||||
|
S |
50 |
37.5 |
|||||||
|
|
DAM1-250 |
N |
35 |
26.25 |
63 - 80-100-125 - 160(180) - 200(225) - 250(320)A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
65 |
48.75 |
|||||||
|
G |
85 |
51 |
|||||||
|
|
DAM1-630(400) |
N |
35 |
26.25 |
250～315(350)～400～500～630A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-800 |
N |
35 |
35 |
400 - 500 - 630 (700) - 800 -1000A |
750V |
400/415V |
3P/4P |
8000 |
|
S |
50 |
37.5 |
|||||||
|
H |
70 |
52.5 |
|||||||
|
G |
85 |
52.5 |
|||||||
|
|
DAM1-1600 |
S |
65 |
50 |
800 -1000 - 1250 - 1600A |
750V |
400V |
3P・4P |
8000 |
|
H |
85 |
50 |
|||||||
|
G |
100 |
50 |
|||||||
主な仕様

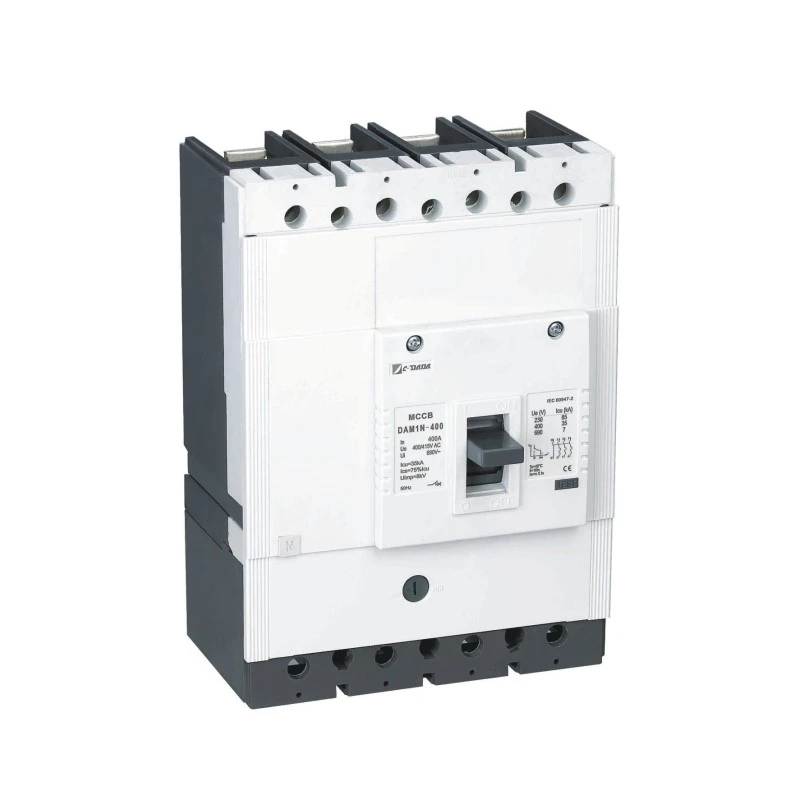

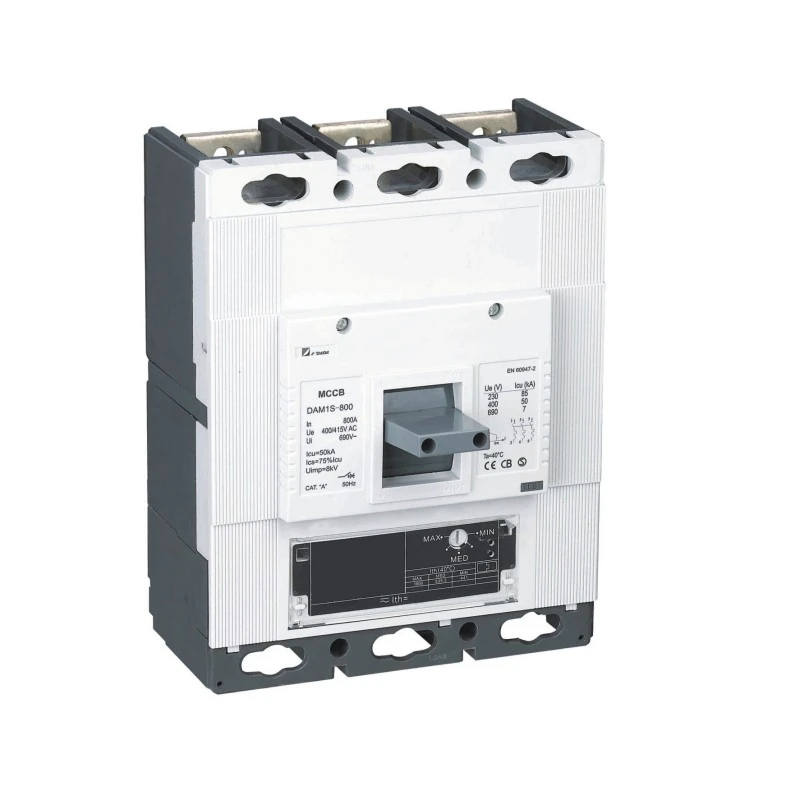

モデル: DAM1 シリーズ熱調整可能な MCCB
タイプ: ノーヒューズサーキットブレーカー (MCCB)

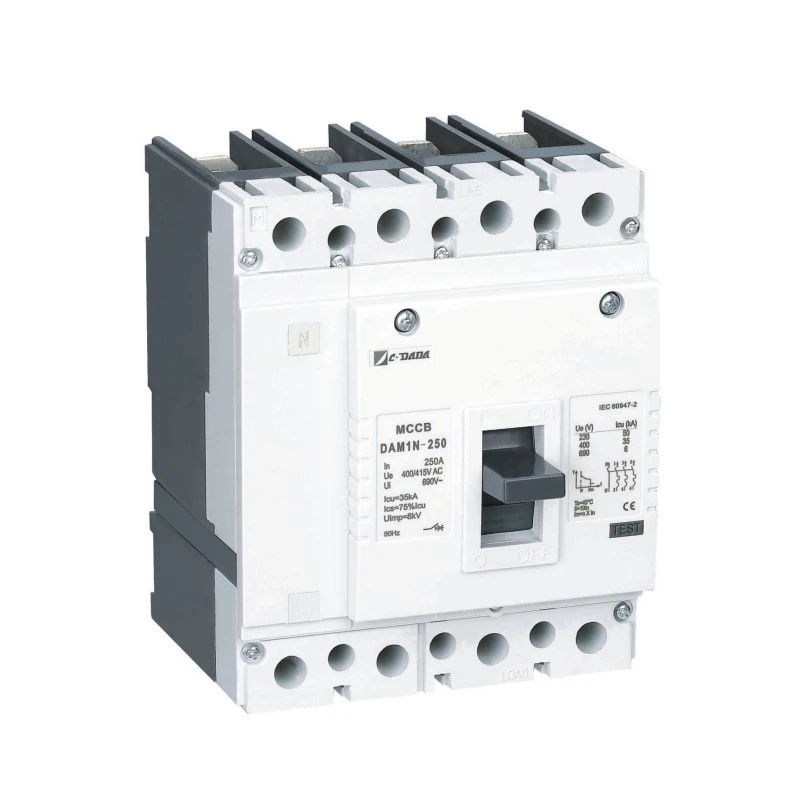

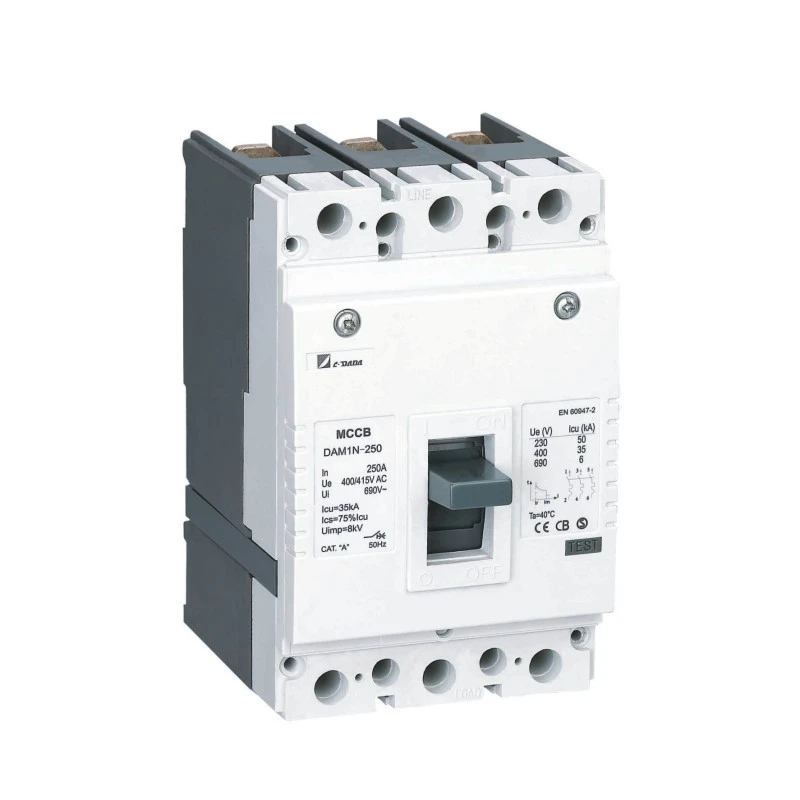

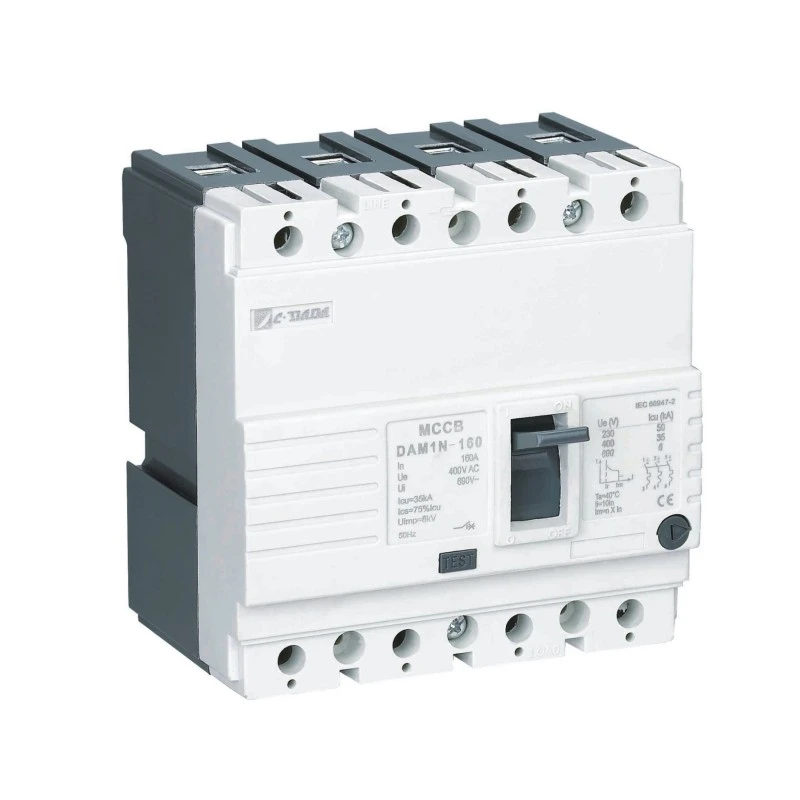

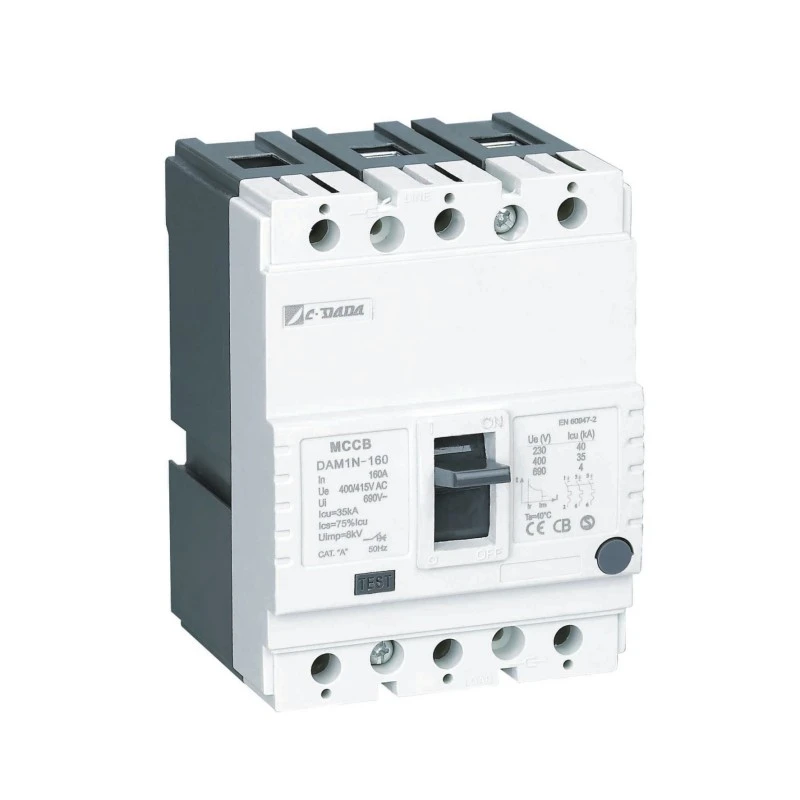

極:3P/4P
定格電圧(Ue): 400V / 415V AC
定格電流 (インチ): 16A – 1600A

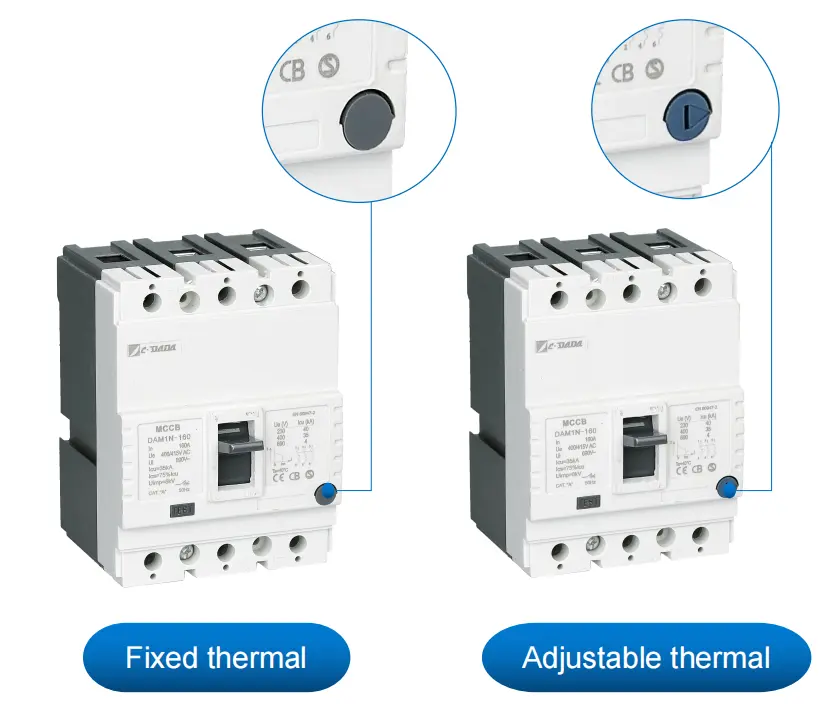

調整可能な温度設定: 70% ～ 100%
認証: ASTA、KEMA、CE、CB、SEMKO、RoHS
フレームサイズ: 6 フレームサイズ
追加機能: プッシュツートリップボタン、独立したメイン接点とアーク接点
|
MCCB定格電流 (A) |
サーマルトリップ設定の最小値 (0.7インチ) |
サーマルトリップ設定最大値 (1インチ) |
調整範囲 (0.7 ～ 1 インチ) |
|
16 |
11.2 |
16 |
11.2–16 |
|
32 |
22.4 |
32 |
22.4–32 |
|
63 |
44.1 |
63 |
44.1–63 |
|
100 |
70 |
100 |
70～100 |
|
250 |
175 |
250 |
175～250 |
|
400 |
280 |
400 |
280～400 |
|
630 |
441 |
630 |
441–630 |
|
800 |
560 |
800 |
560–800 |
|
1250 |
875 |
1250 |
875–1250 |
|
1600 |
1120 |
1600 |
1120–1600 |
動作原理と保護メカニズム
★ 熱保護（過負荷）
DAM1 シリーズ内の感熱素子は、持続的な過電流 (> 定格電流) によって加熱されると曲がるバイメタル ストリップを使用しています。温度設定を In の 70% ～ 100% の間で調整することで、ブレーカーの応答時間を調整して、効果的な保護を確保しながら迷惑なトリップを防ぐことができます。★ プッシュ・トゥ・トリップボタン
テスト目的では、プッシュツートリップ ボタンを使用してブレーカーを手動でトリップすることができ、実際の障害状態を引き起こすことなく動作の完全性を検証できます。★メイン接点とアーク接点を分離
耐久性と性能を強化するために、DAM1 シリーズはメイン接点とアーク接点を個別に備えています。この設計により、大電流発生時に主接点が確実に保護され、ブレーカーの寿命が延びます。
アプリケーションシナリオ
DAM1 熱調整可能モールド ケース サーキット ブレーカ (MCCB) は、過負荷保護の正確な制御が不可欠な幅広いアプリケーションに最適です。これらには次のものが含まれます。
★産業プラント：製鉄所、化学プラント、石油プラットフォームなどの安定稼働を確保。
★商業ビル:ショッピングモール、オフィスビル、ホテルの電気システムを保護します。
★ ユーティリティ: 変電所および送電網における信頼性の高い配電。
★ データセンター: 重要な IT インフラストラクチャの稼働時間を維持します。
CDADAを選ぶ理由
1. 私たちには専門の研究開発チームがあり、標準的な開発プロセスがあります。優れたカスタマイズされたサービスを提供できます。

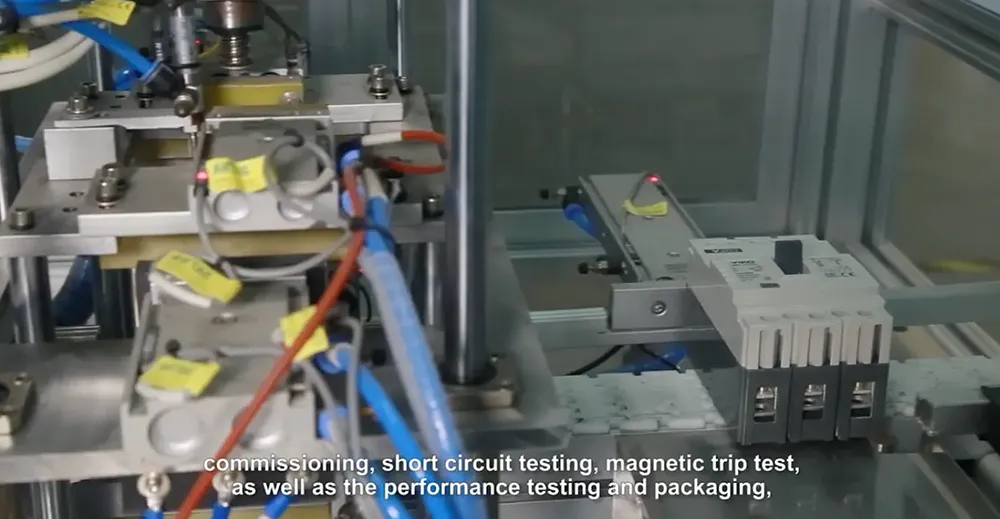

2. 私たちは自動生産ラインでサーキットブレーカーを生産しています。現在、6つの自動生産ラインがあります。一日の生産能力は1000個以上です。

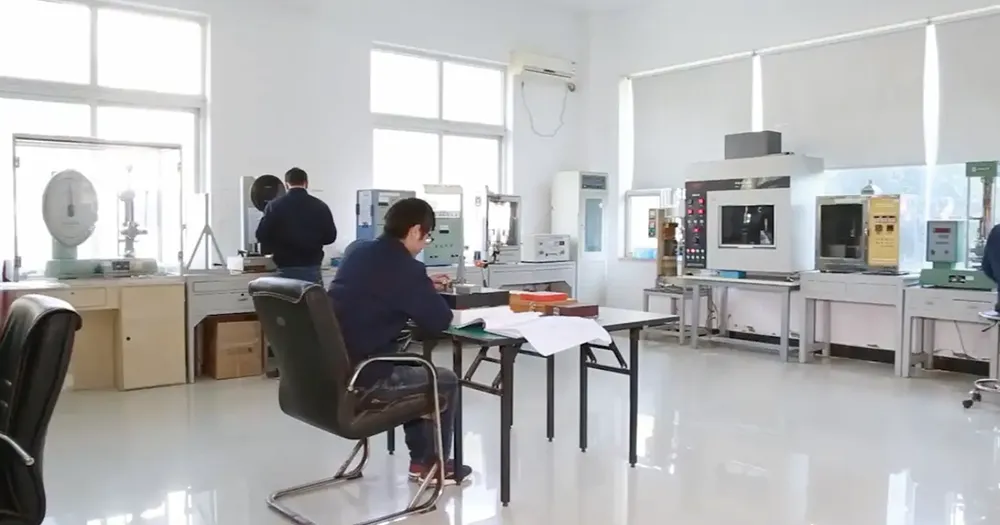

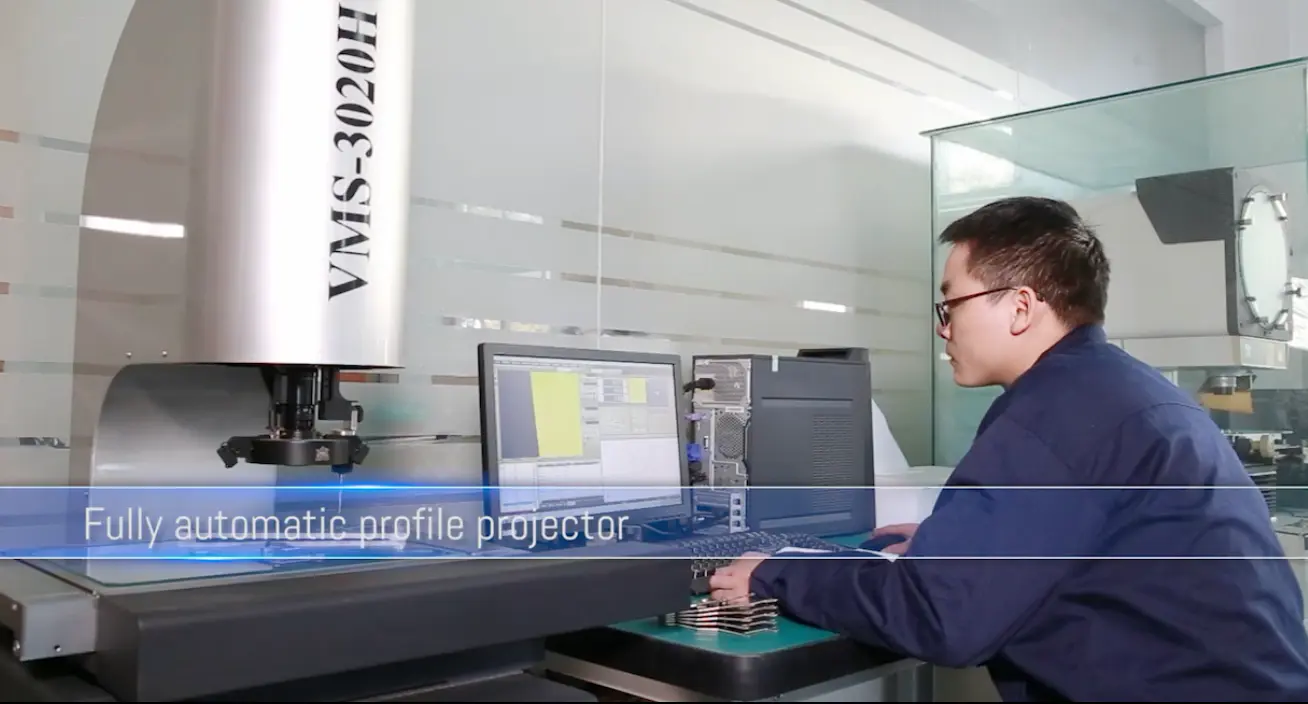

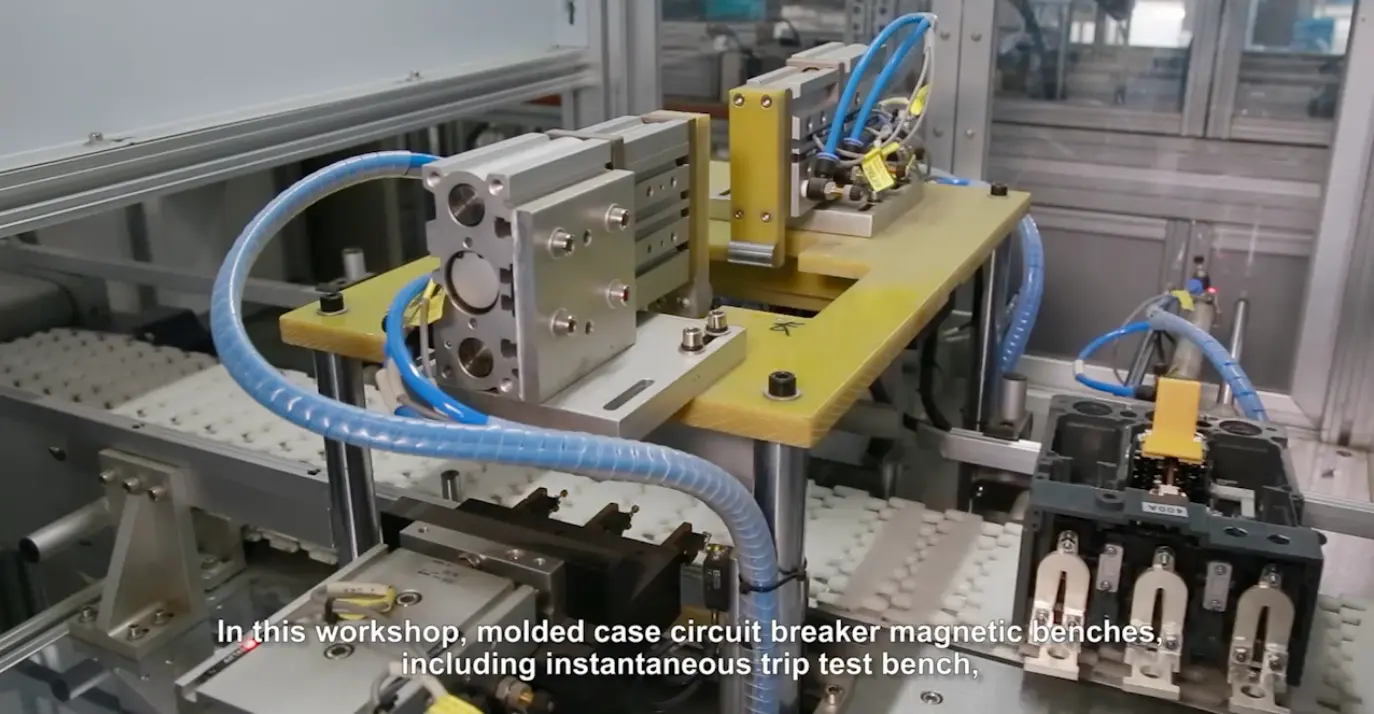

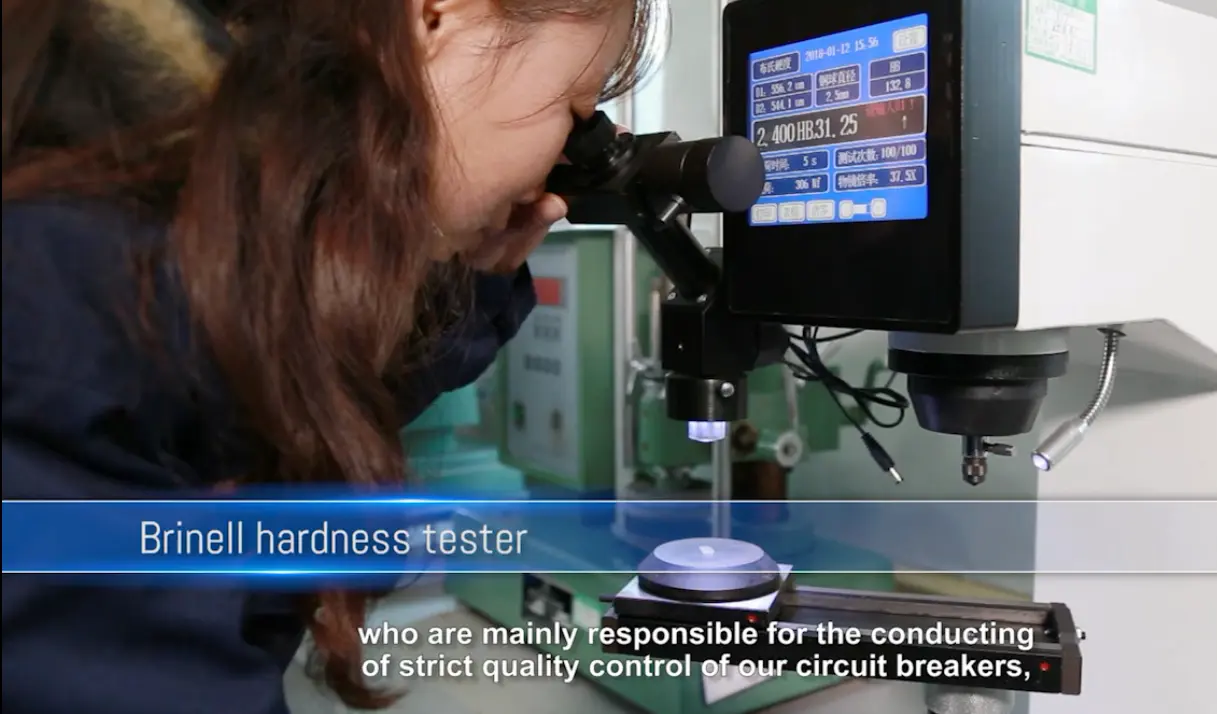

3. 私たちは完全に機能する実験室を持っており、私たちの実験室は実験室を目撃することができ、私たちの実験室で熱負荷、磁気およびトリップ制限、機構寿命、EMCを行うことができます。
4. CB、CE、SEMKO、KEMA、ASTA、ROHS、SASO、CCCグローバルを取得しています
よくある質問
Q1: DAM1 MCCB の調整可能な温度設定範囲はどれくらいですか?
A1: DAM1 シリーズの温度設定は In の 70% ～ 100% の間で調整でき、過負荷保護を正確に制御できます。
Q2: 温度調整可能モールドケースサーキットブレーカ DAM1 は、3 極構成と 4 極構成の両方で使用できますか?
A2: はい、DAM1 シリーズは 3P 構成と 4P 構成の両方で利用できるため、さまざまなアプリケーションに適しています。
Q3: DAM1 MCCB には、テストまたはメンテナンスのための追加機能が付属していますか?
A3: はい、DAM1 シリーズには、故障状態を引き起こすことなくブレーカーの機能を簡単にテストおよび検証できるプッシュツートリップ ボタンが含まれています。
Q4: DAM1 MCCB は短絡をどのように処理しますか?
A4: DAM1 シリーズには、短絡に対する瞬時の保護を提供する磁気トリップ機構が組み込まれており、故障電流を確実に迅速に遮断します。
Q5: DAM1 MCCB で利用できるアクセサリはありますか?
A5: はい、警報接点、補助接点、不足電圧リリース、電気操作機構などの幅広いアクセサリが用意されており、ブレーカーの柔軟性と機能性が向上します。 ホットタグ: 熱調整可能なモールドケースサーキットブレーカー、中国、メーカー、サプライヤー、工場
