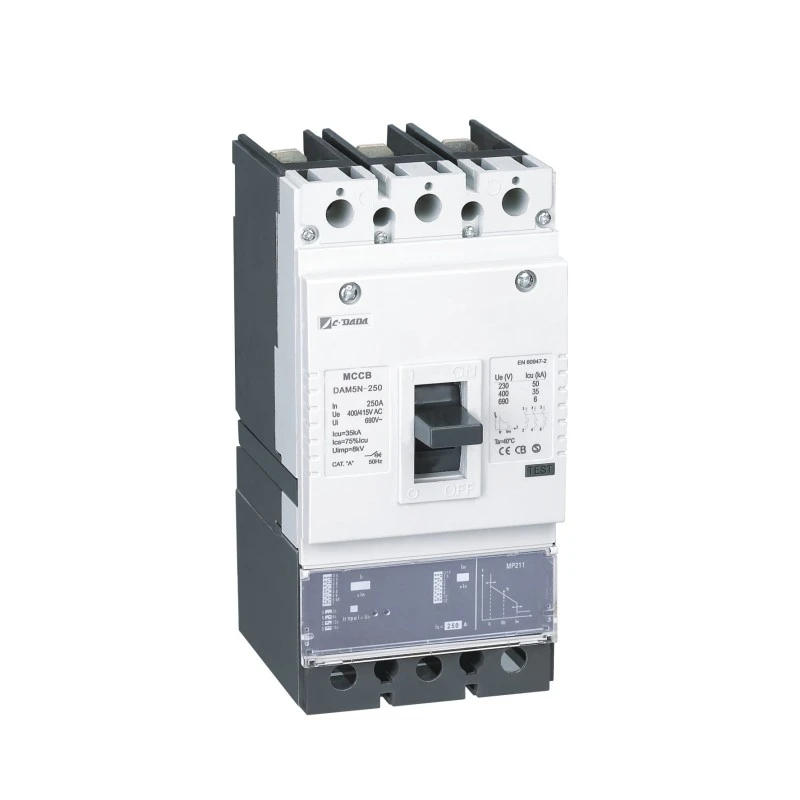

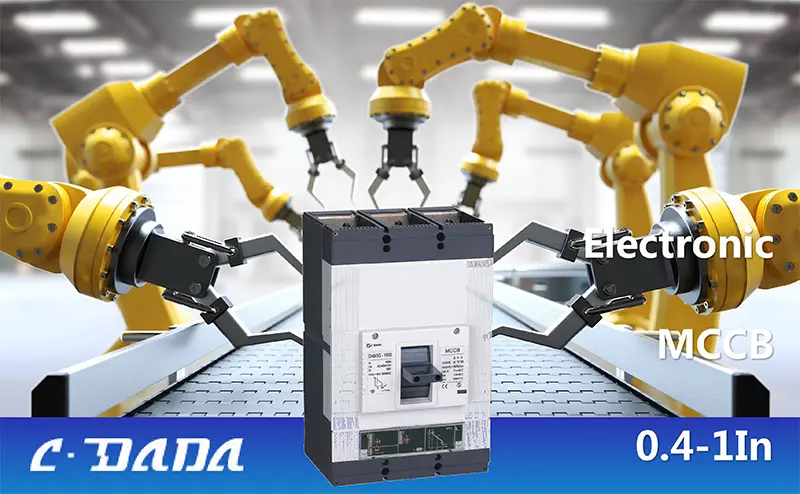

電子式配線用遮断器

精度、インテリジェンス、信頼性が要求される最新の電力システムには、上海 DADA Electric CO., LTD の電子タイプ モールド ケース サーキット ブレーカが最適です。低電圧保護の新しい標準を確立します。従来のサーマル磁気ブレーカーとは異なり、このインテリジェントな MCCB はマイクロプロセッサベースの電子トリップ ユニットを使用して、周囲温度の変動に影響されず、高精度でプログラム可能な過電流保護を提供します。

40% ～ 100% In (熱) および 1.5 ～ 12× In (磁気) の調整可能な設定により、データセンター、産業プラント、病院、再生可能エネルギー システムにおける複雑な調整に比類のない柔軟性を提供します。 400V/415V で 100A ～ 1600A の定格があり、コンパクトな設計と高度な機能を組み合わせており、電子機器が故障した場合でも、極端な障害時のフェールセーフ ダイレクト トリップが含まれています。

主な仕様

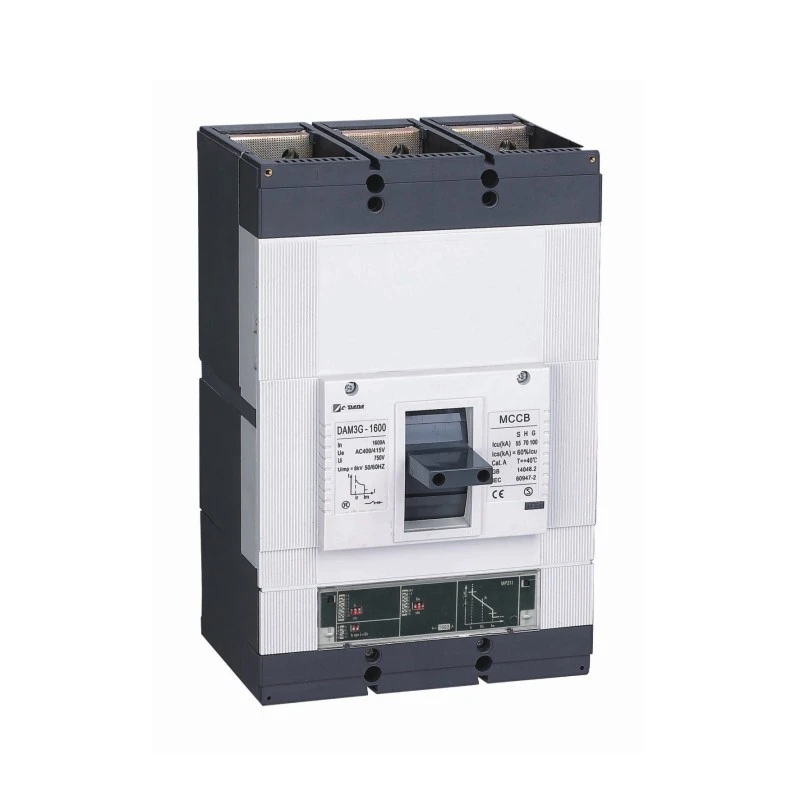

型式：CDADA DAM2/DEシリーズ（電子式配線用遮断器）

タイプ: 電子モールドケースサーキットブレーカー

極:3P/4P

定格電圧(Ue): 400V / 415V AC

定格電流 (インチ): 100A – 1600A

トリップユニット: マイクロプロセッサベースの電子リリース

温度調整 (Ir): In の 40% – 100%

磁気調整 (Im): 1.5× – 12× インチ

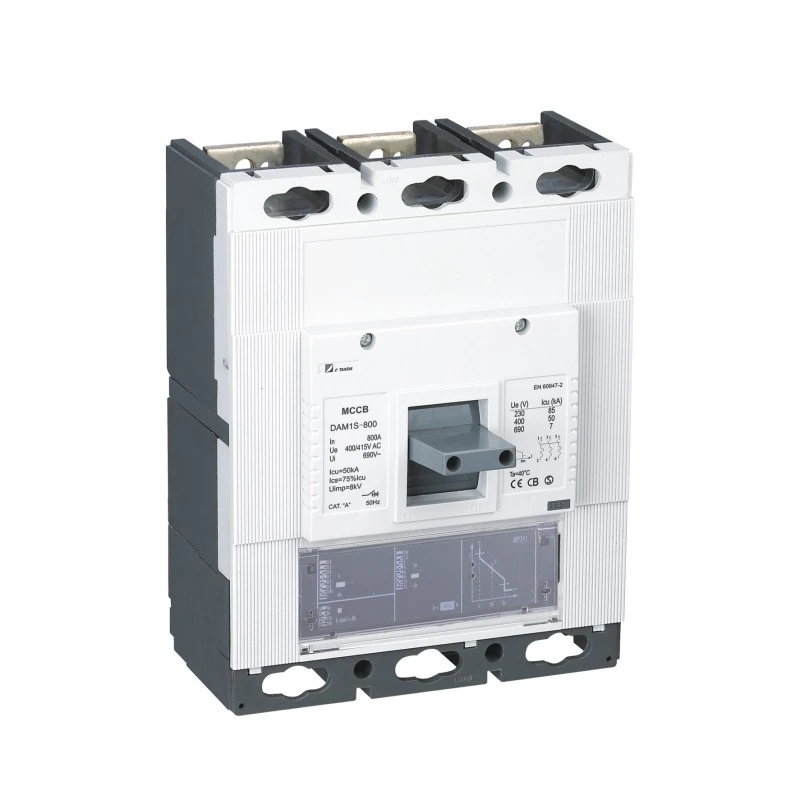

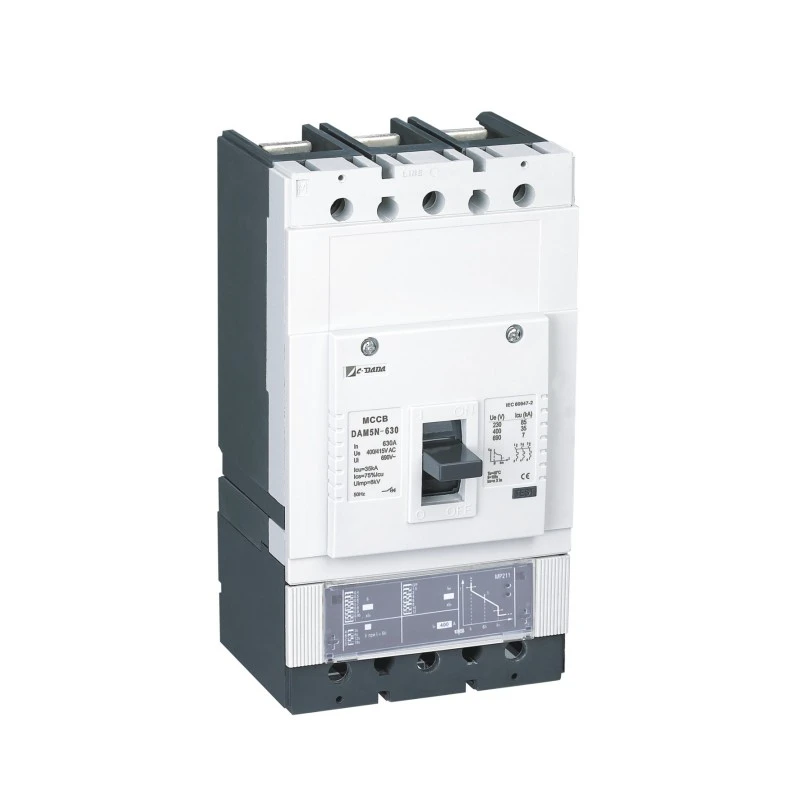

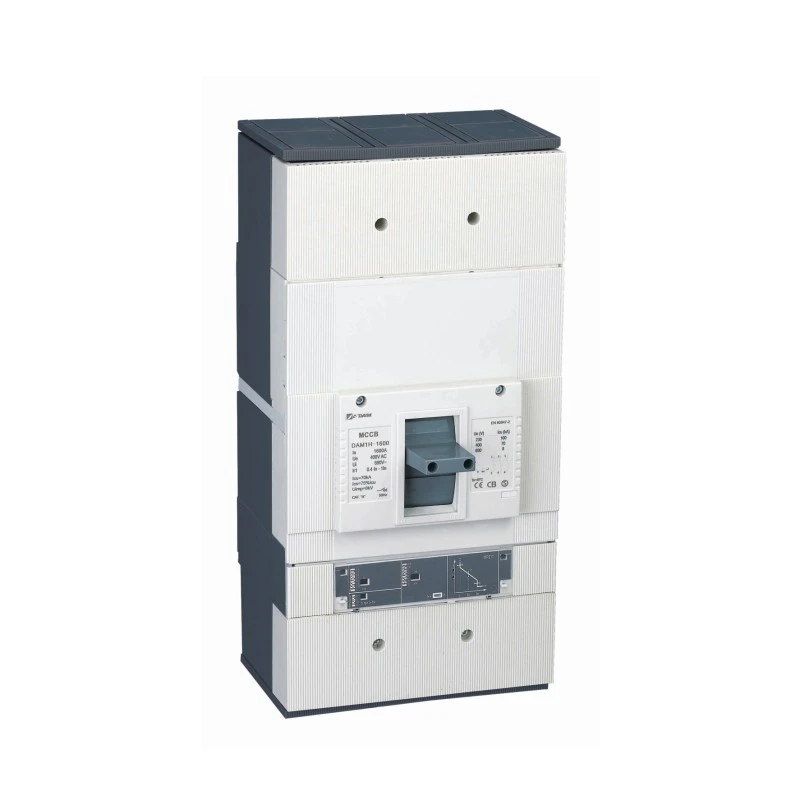

利点

★広い範囲:100A〜1600A(AC)

★ コンパクトな寸法

★ 調整可能な温度設定(40-100%)。

★ 調整可能な磁気設定(1.5-12倍)。

★プッシュトリップボタン装備。

★ メイン接点とアーク接点を分離

★豊富なアクセサリー。

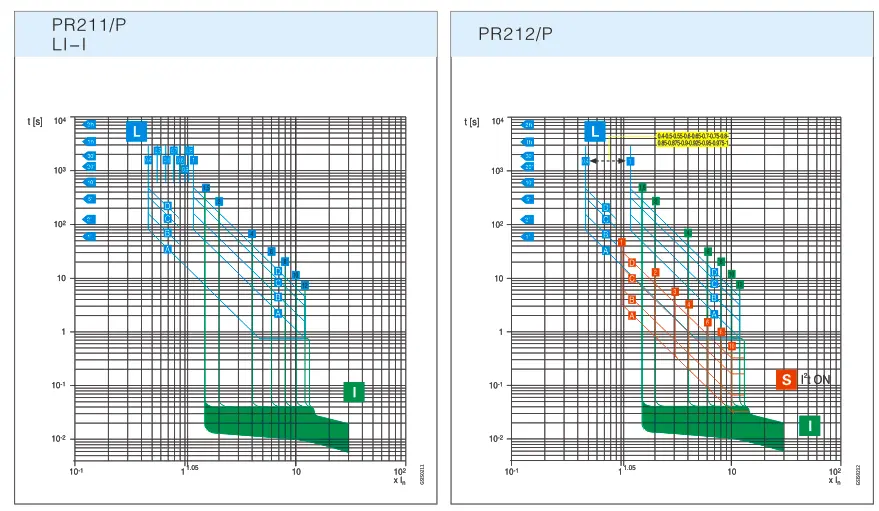

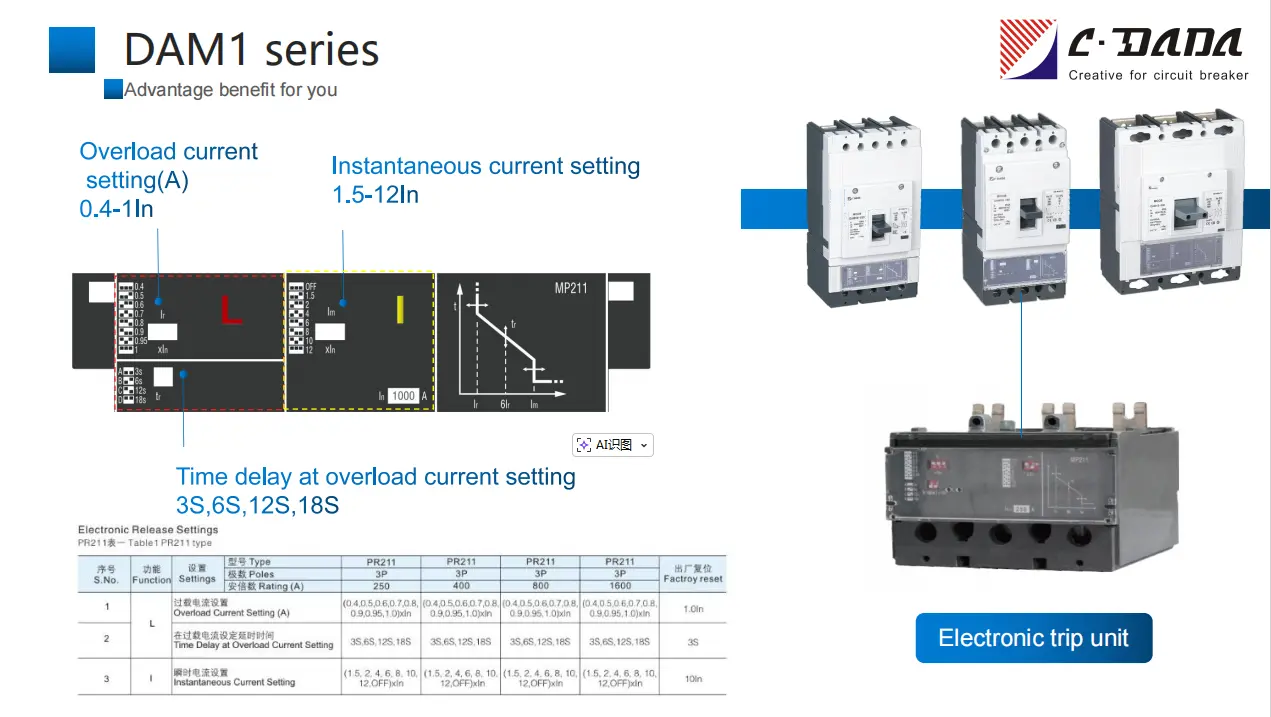

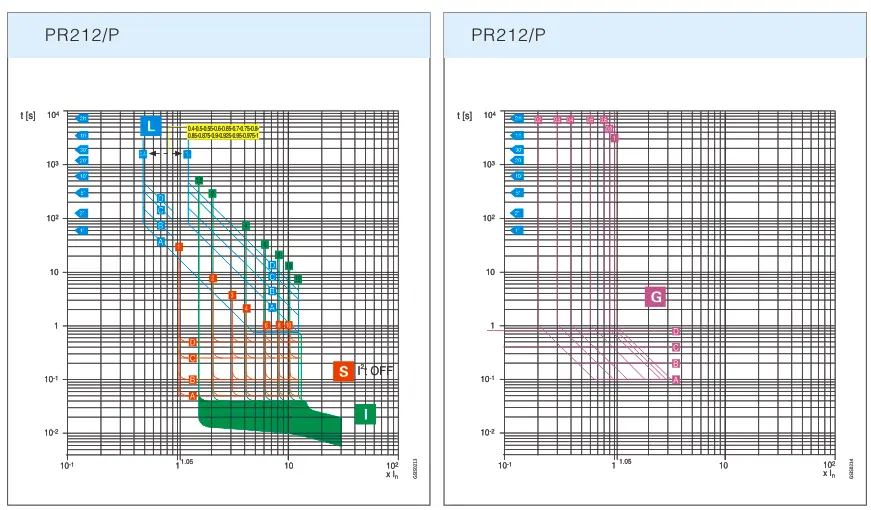

電子リリース特性曲線

電気的パラメータ

表1 PR211タイプ

S.No.

関数

設定

タイプ

PR211

PR211

PR211

PR211

工場出荷時設定へのリセット

極

3P

3P

3P

3P

評価(A)

250

400

800

1600

1

L

過負荷電流設定(A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0インチ

2

過負荷電流設定時の遅延時間

3S、6S、12S、18S

3S、6S、12S、18S

3S、6S、12S、18S

3S、6S、12S、18S

3S

3

I

瞬時電流設定

(1.5、2、4、6、8、10、12、オフ)×インチ

(1.5、2、4、6、8、10、12、オフ)×インチ

(1.5、2、4、6、8、10、12、オフ)×インチ

(1.5、2、4、6、8、10、12、オフ)×インチ

10インチ

表2 PR212タイプ

S.No.

関数

設定

タイプ

PR212

PR212

PR212

PR212

工場出荷時設定へのリセット

極

3P

3P

3P

3P

評価(A)

250

400/630

800

1600

1

L

過負荷電流設定(A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0インチ

2

過負荷電流設定時の遅延時間

3S、6S、12S、18S

3S、6S、12S、18S

3S、6S、12S、18S

3S、6S、12S、18S

3S

3

S

短絡電流設定 (A)

(1、2、3、4、6、8、10、OFF)×In

(1、2、3、4、6、8、10、OFF)xIn

(1、2、3、4、6、8、10、OFF)xIn

(1、2、3、4、6、8、10、OFF)xIn

6インチ

4

短絡電流設定時の遅れ時間

0.05、0.1、0.25、0.5

0.05、0.1、0.25、0.5

0.05、0.1、0.25、0.5

0.05、0.1、0.25、0.5

0.1秒

5

I

瞬時電流設定

(1.5、2、4、6、8、10、12、オフ)×インチ

(1.5、2、4、6、8、10、12、オフ)×インチ

(1.5、2、4、6、8、10、12、オフ)×インチ

(1.5、2、4、6、8、10、12、オフ)×インチ

10インチ

6

G

地絡電流設定(A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0インチ

7

地絡時の遅れ設定

0.1、0.2、0.4、0.8

0.1、0.2、0.4、0.8

0.1、0.2、0.4、0.8

0.1、0.2、0.4、0.8

0.4S

8

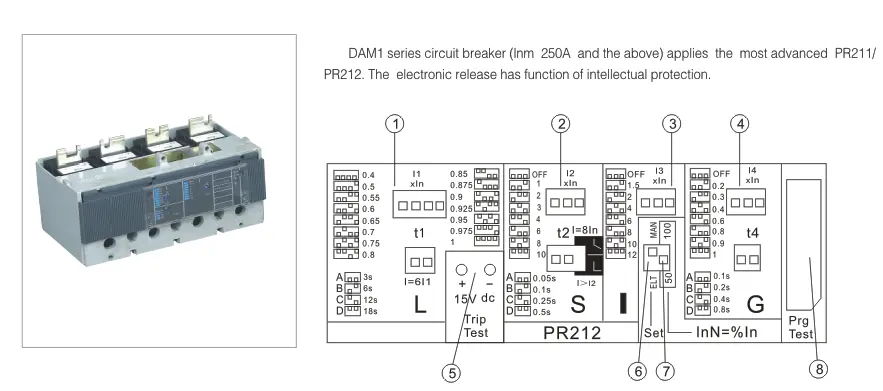

電気または電子パラメータセットの選択

機能 SET (ELT/MAN スイッチ)

9

ゼロラインのディップスイッチのパラメータ設定に使用します

InN=%In、スイッチ 50/100

10

測定器接続用ソケット

パネルソケット

CDADA エレクトロニック MCCB を選ぶ理由?

★ 単なる自動化ではない真のインテリジェンス
マイクロプロセッサは電流波形を継続的に分析し、熱や経年変化によるドリフトを発生させずに、正確な逆時間、定時、瞬間的な保護を可能にします。

★ フェイルセーフ設計
電子回路に障害が発生した場合でも、直接電磁ラッチにより深刻な短絡時にブレーカーが確実にトリップするため、IEC 60947-2 の安全冗長要件を満たします。

★優れた調整力
超広い調整範囲 (40 ～ 100% Ir、1.5 ～ 12 × Im) により、上流/下流のデバイスとの完璧な調整が可能になり、停止ゾーンが最小限に抑えられます。

★ 将来性のあるインフラストラクチャ
オプションの通信モジュール (Modbus RTU、Profibus) と互換性があり、ビル管理システム (BMS) またはスマート グリッドに統合できます。

★ 世界的な品質、競争力のある価格
上海で ISO 9001 に基づいて製造され、国際認証を受けており、アジアのコスト効率で欧州レベルのパフォーマンスを提供します。

★ 当社には、製品開発、改善、カスタマイズに重点を置いた 15 人のエンジニアからなる専任チームがあります。

理想的な用途

データセンター: 正確な選択的トリップにより連鎖的な障害を防止

病院: 生命維持システムの無停電電源を確保

産業オートメーション: VFD、ソフトスターター、ロボット工学と連携

太陽光発電/風力発電所: 変動する発電プロファイルに適応する

スマート商業ビル: 追加のメーターなしでエネルギー監視を可能にします

よくある質問 (FAQ)

Q1: 電子 MCCB と熱磁気 MCCB の違いは何ですか?

A1: 電子式モールドケースサーキットブレーカは、マイクロプロセッサを使用して電流を分析し、高精度でトリップをトリガーします。バイメタル/ソレノイドベースの熱磁気タイプとは異なり、周囲温度の影響を受けず、より広い調整範囲を提供し、負荷データのログを提供できます。

Q2: 1600A 電子 MCCB は 4 極構成で利用できますか?

A2: はい。250A から 1600A までのすべての CDADA 電子 MCCB は、3P バージョンと 4P バージョンの両方で利用できます。

Q3: 短絡中に電子トリップユニットが故障した場合はどうなりますか?

A3: ブレーカーには機械的バックアップが含まれています。極度の故障電流 (>12×In) が発生した場合、磁気ラッチが直接開放をトリガーし、電子機器がオフラインであっても安全を確保します。

Q4: リアルタイムの電流値を監視できますか?

A4: はい。電子トリップ ユニットは、選択可能な時間枠 (24 時間など) にわたる瞬間電流、最大電流、最小電流、および平均電流を表示します。これはエネルギー管理に役立ちます。

Q5: 他のインテリジェント MCCB ブランドではなく CDADA を選択する理由は何ですか?

A5: CDADA は以下を提供します:

● 真のデュアルレンジ調整機能 (多くの競合他社は Im を ≤10x に制限しています)

● フェールセーフの機械的バックアップ (すべての「電子」MCCB がこれを備えているわけではありません)

● コンパクトなサイズ - 従来のパネルにそのまま適合

● 強力なグローバル認証ポートフォリオ (ASTA、KEMA、CE)

● OEM に優しい価格設定と英語の技術サポート
