DINレール配線用遮断器

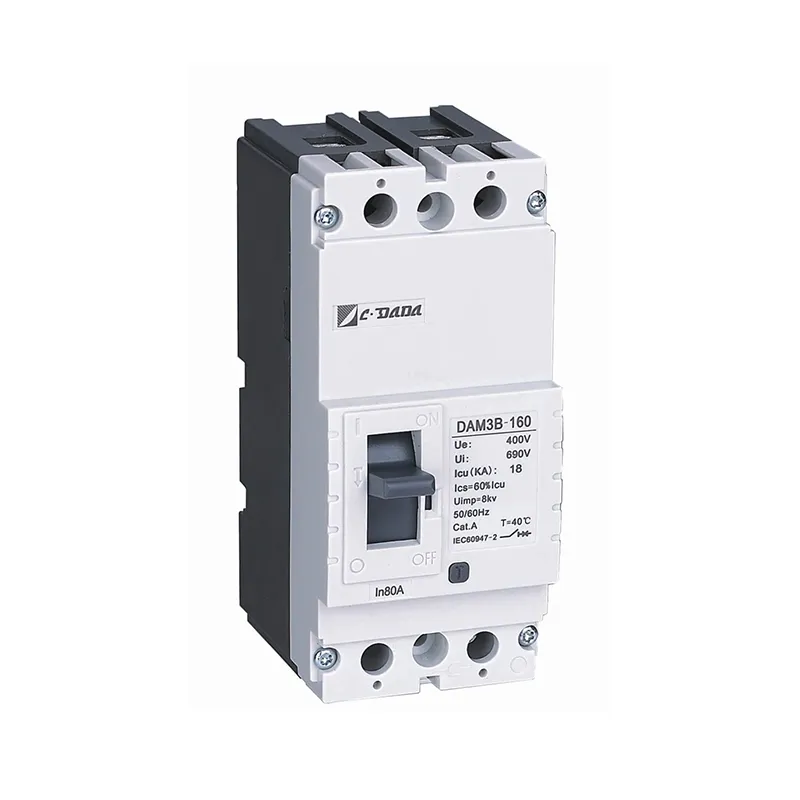

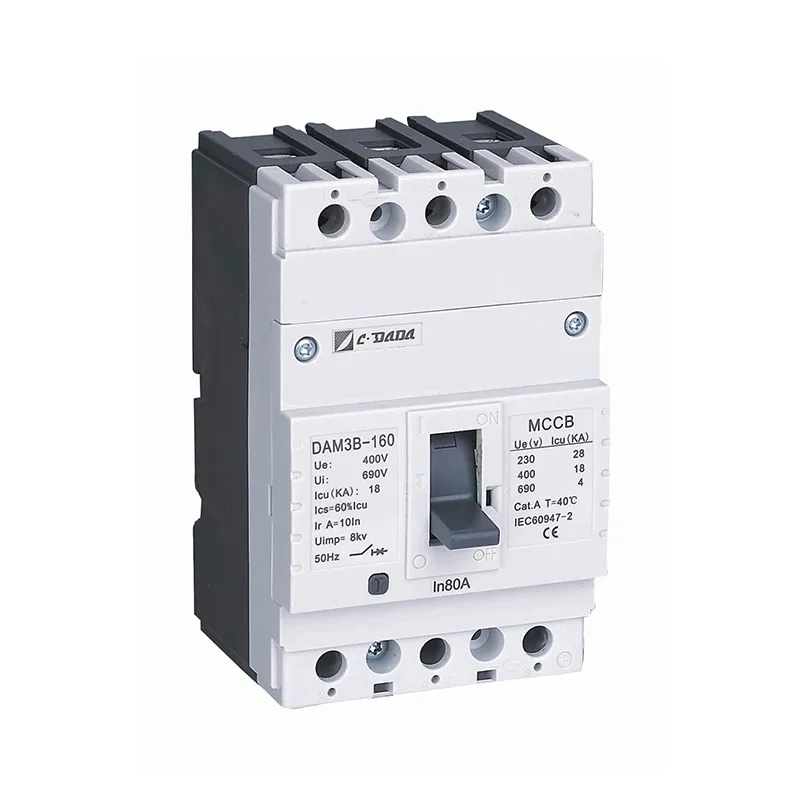

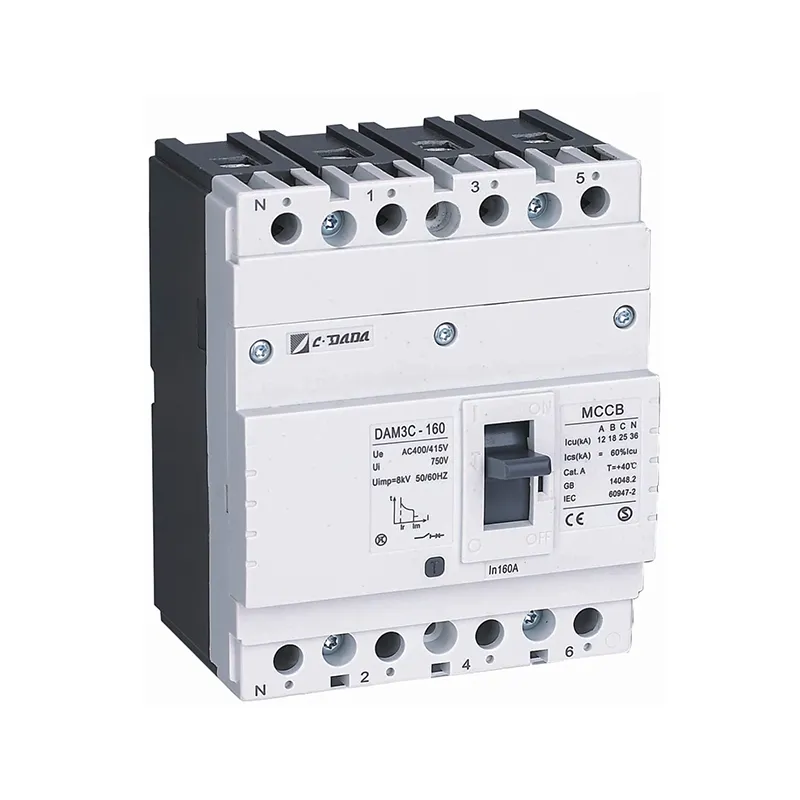

CDADA DAM3-160 DIN レールモールドケースサーキットブレーカを使用すると、保護を損なうことなくスペースを最大限に活用できます。最新の分電盤向けに設計されたこのスリムなモールド ケース サーキット ブレーカーは、標準 35 mm DIN レールに直接取り付けられ、RCD やコンタクタなどのモジュラー デバイスとのシームレスな統合を可能にします。

10A ～ 160A の定格電流、最大 16kA の遮断容量を備え、IEC/EN 60947-2 に準拠した DAM3-160 は、堅牢な過負荷、短絡、不足電圧保護を実現し、住宅用サブパネル、商業ビル、軽工業用制御キャビネット、モーター回路に最適です。極あたりの幅が 25mm であるため、市場で最もスリムな 160A クラス MCCB となり、特許取得済みの安全機能によりタッチおよび視覚的なセキュリティが保証されます。

主な仕様

CDADA DIN レール MCCB を選ぶ理由?

★省スペースチャンピオン

DAM3-160 DIN レール モールド ケース サーキット ブレーカは、極あたりわずか 25 mm で、従来の MCCB と比較してパネル スペースを最大 30% 節約します。これは、アパート、通信キャビネット、または改修プロジェクトのコンパクトなエンクロージャにとって重要です。

★ 真の DIN レール互換性

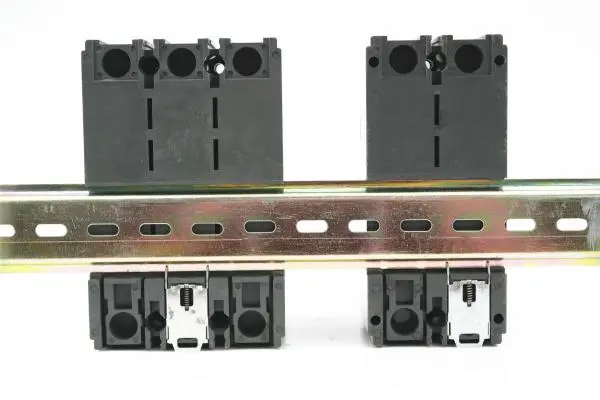

アダプターを必要とする「DIN 互換」ブレーカーとは異なり、CDADA の特許取得済みの背面クリップにより、ネジやブラケットを使わずに直接スナップオンで取り付けることができます。

★安全性を強化した設計

● 前面に金属ネジが露出していない

● 視覚的なトリップインジケーター: 黒 = トリップ、明確なオン/オフカラー

● トグルが壊れても充電部はシールドされたままになります

● アクセサリは導体を露出させずに取り付けられます

★ 柔軟かつ将来に対応

● ライン側または負荷側から電力を供給可能

● 上下逆または水平取り付けをサポート

● オプションのアクセサリ: シャントトリップ、補助接点、回転ハンドル (ドアカップリング用)

★高性能、低コスト

軽量でエネルギー効率の高いパッケージで 16kA の遮断容量を提供し、競争力のある価格で多くの大型ブレーカーを上回る性能を発揮します。

代表的な用途

★ 住宅: 主な収入源またはアパートの準分配者

★ 商業用: オフィス、ホテル、学校の照明および HVAC パネル

★軽工業：機械制御盤、ポンプ場

★ インフラストラクチャー: テレコムシェルター、EV 充電ステーション、ソーラーコンバイナーボックス

★ レトロフィット プロジェクト: かさばるレガシー ブレーカーを再配線せずに交換します。

よくある質問

Q1: DAM3-160 は本当に 35mm DIN レールに直接取り付けることができますか?

A1: はい！特許で保護された後部クリップを備えており、標準の 35 mm トップハット レール (IEC 60715) にスナップするだけです。アダプターは必要ありません。

Q2: 利用可能な最大遮断容量はどれくらいですか?

A2: モデルに応じて、400V で最大 16kA (10kA/16kA オプション)。

Q3: モーターの保護に適していますか?

A3: はい。頻繁に始動しないモーター (ポンプ、ファンなど) に対して、IEC 規格に準拠した過負荷および短絡保護を提供します。

Q4: トリップしたかどうかはどうすればわかりますか?

A4: トリップすると、視覚インジケータウィンドウが完全に黒になります。通常の ON/OFF 位置には色付きのレバーが表示されます。

Q5: 他の DIN レール モールド ケース サーキット ブレーカー ブランドではなく CDADA を選ぶ理由は何ですか?

A5: CDADA は以下を提供します:

● 世界で最もスリムな 160A DIN レール MCCB (25mm/極)

● 真の直接 DIN 取り付け (アドオンなし)

● 優れた安全設計 (IP30 トグル、露出ネジなし)

● RoHS 準拠の IEC 認定パフォーマンス

● OEM フレンドリーな価格設定と英語のテクニカル サポート
