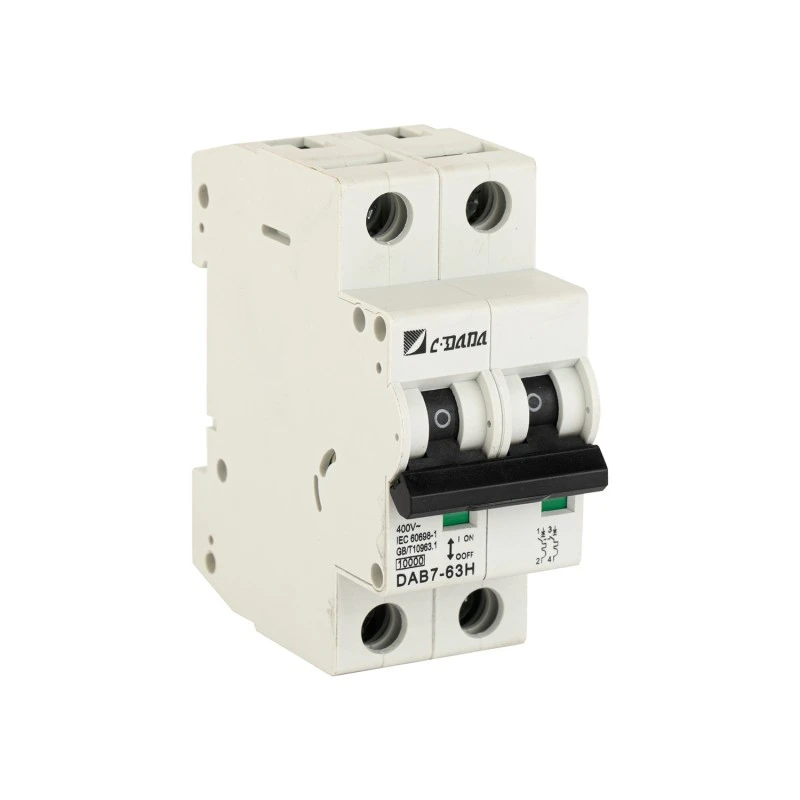

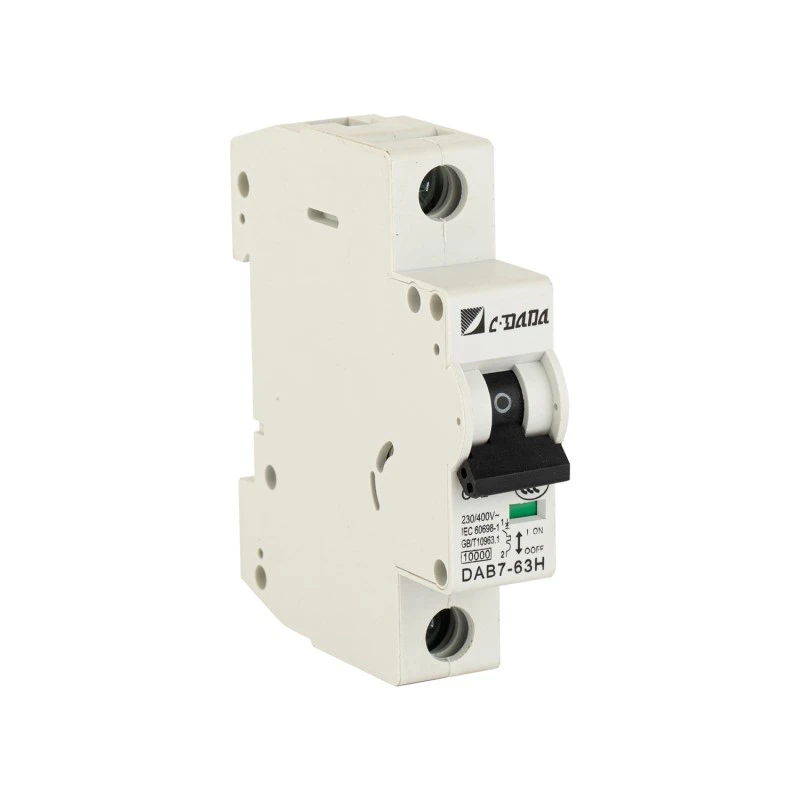

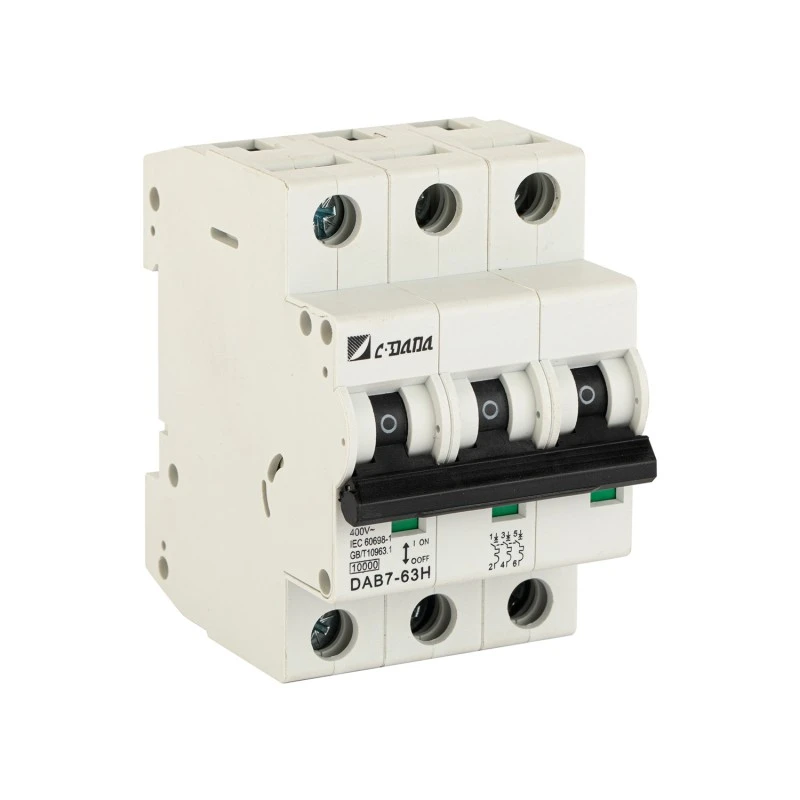

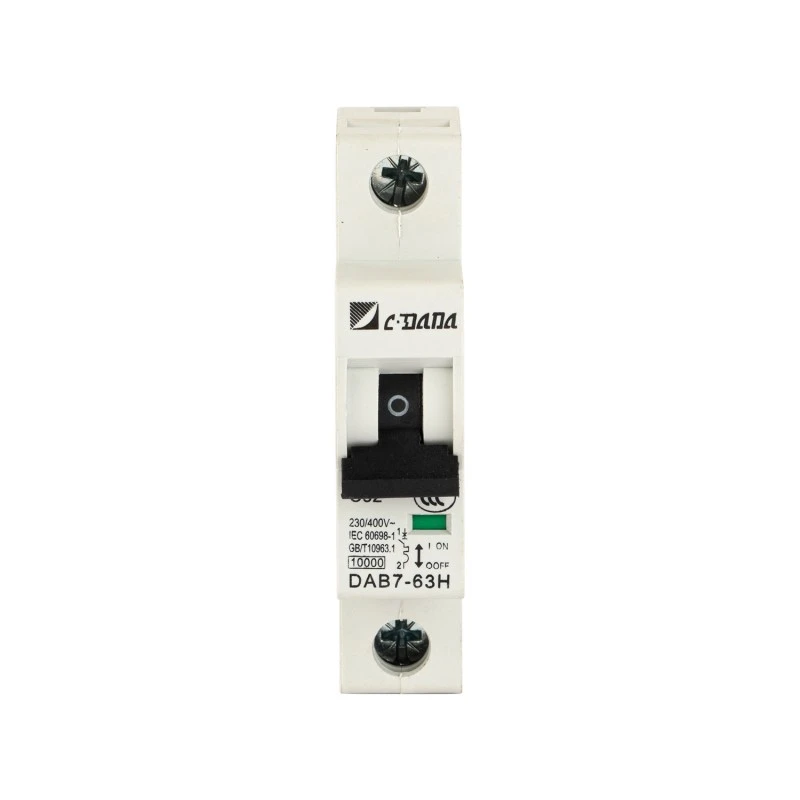

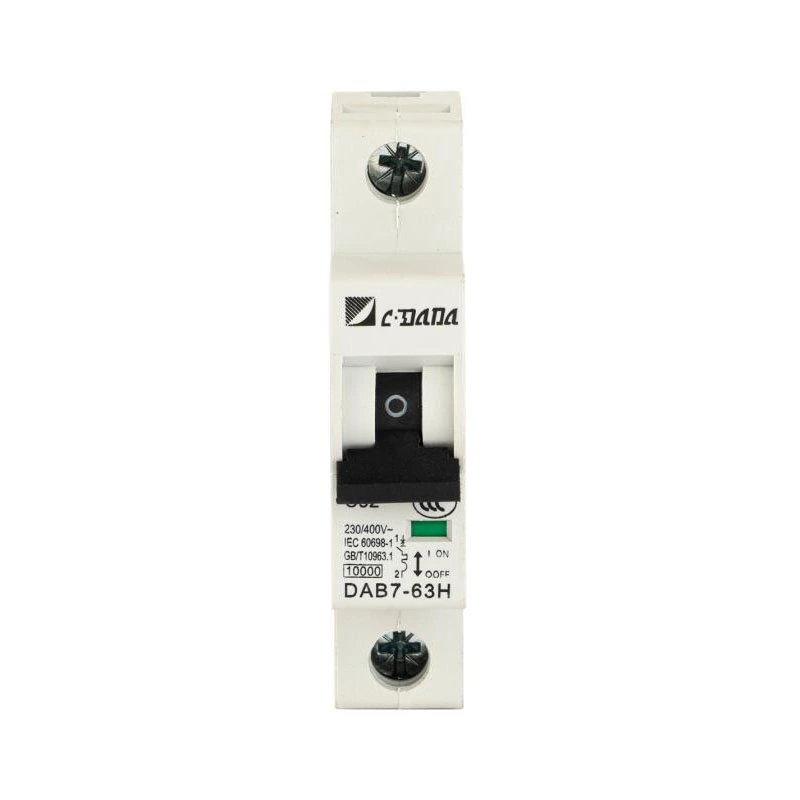

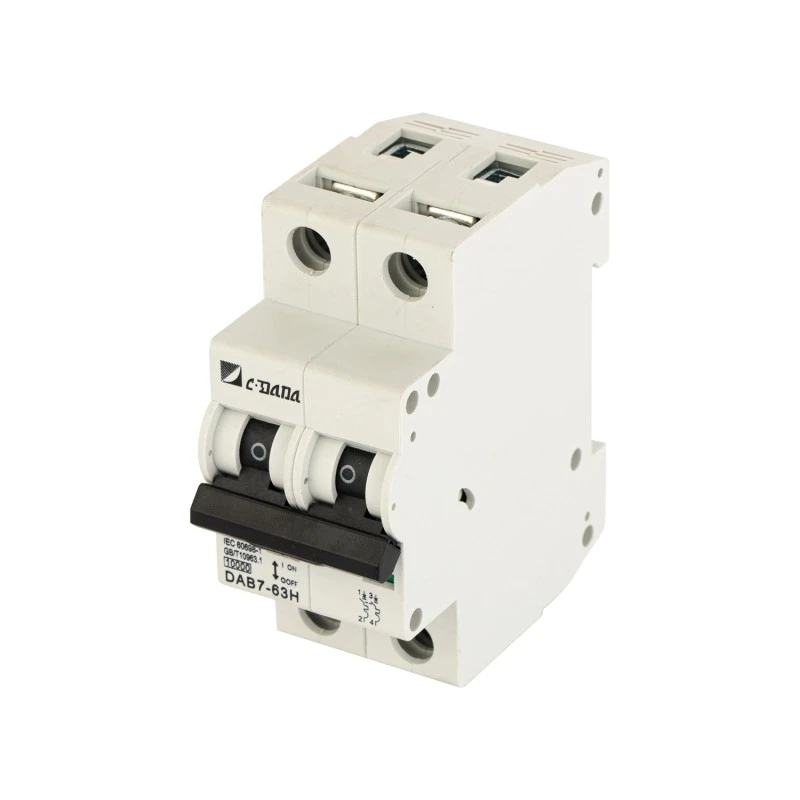

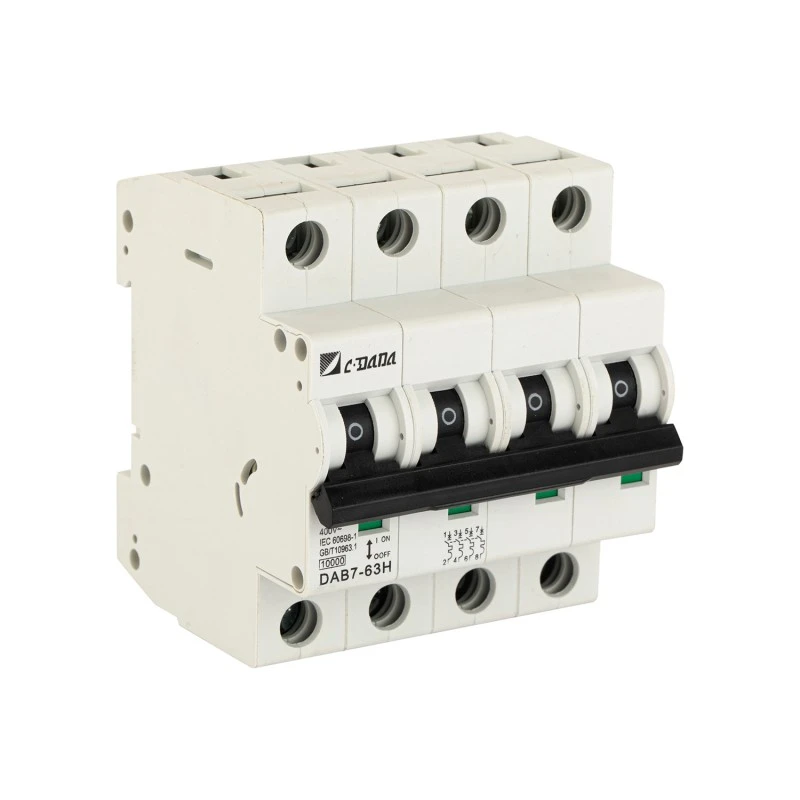

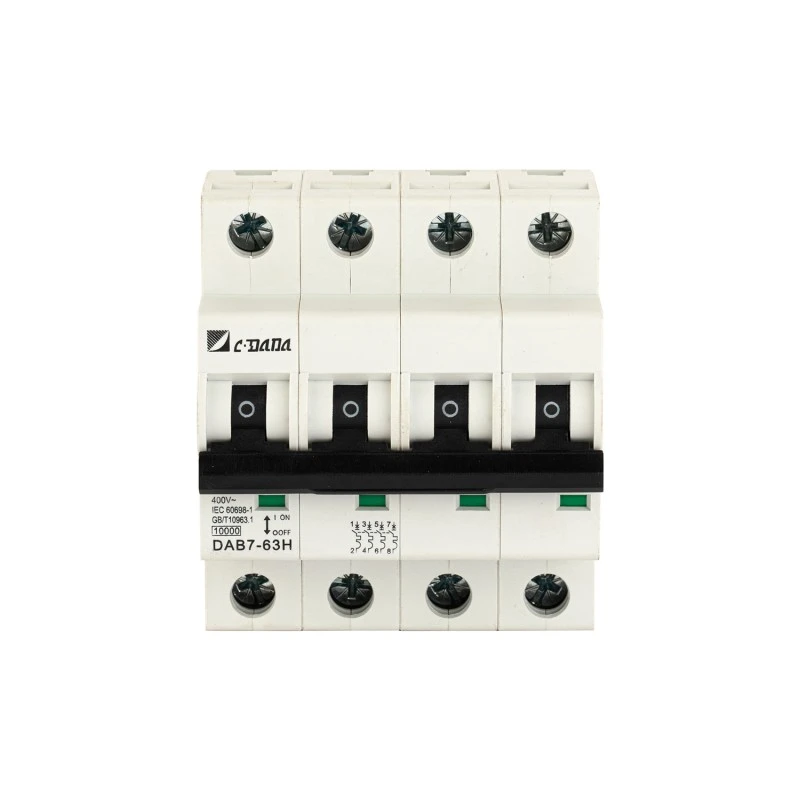

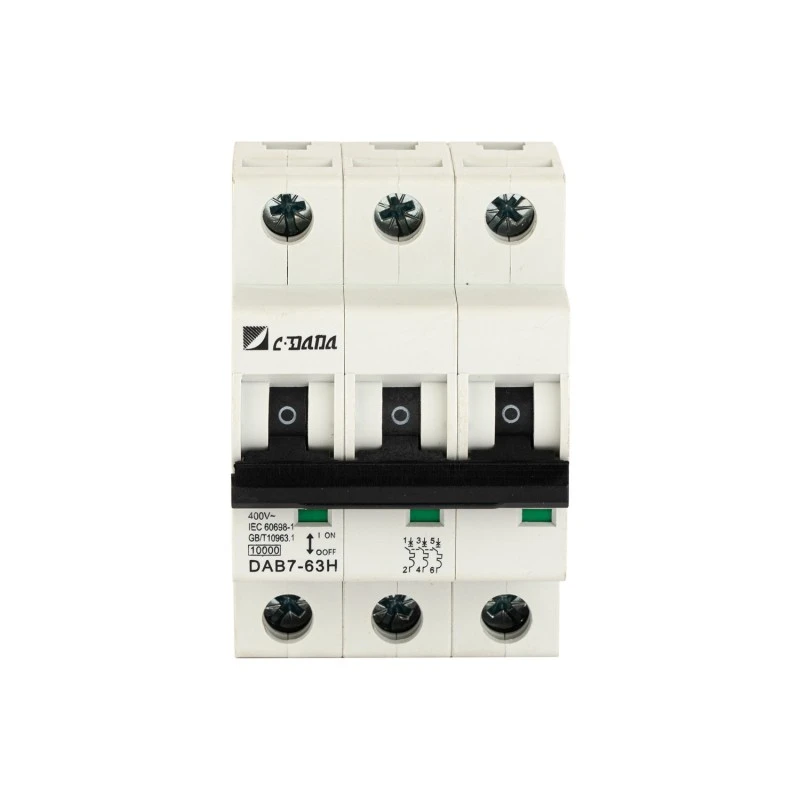

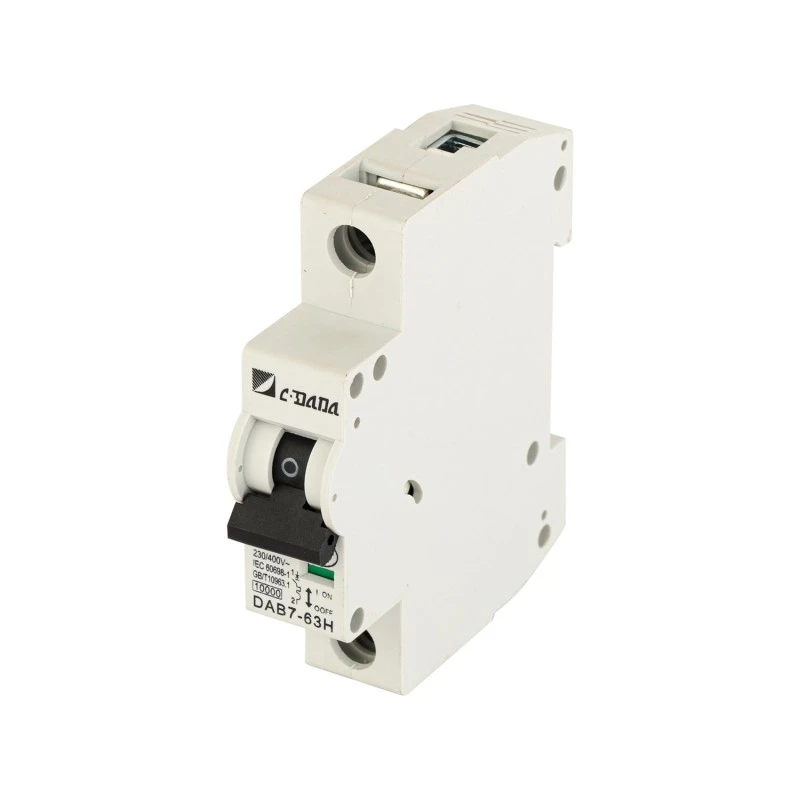

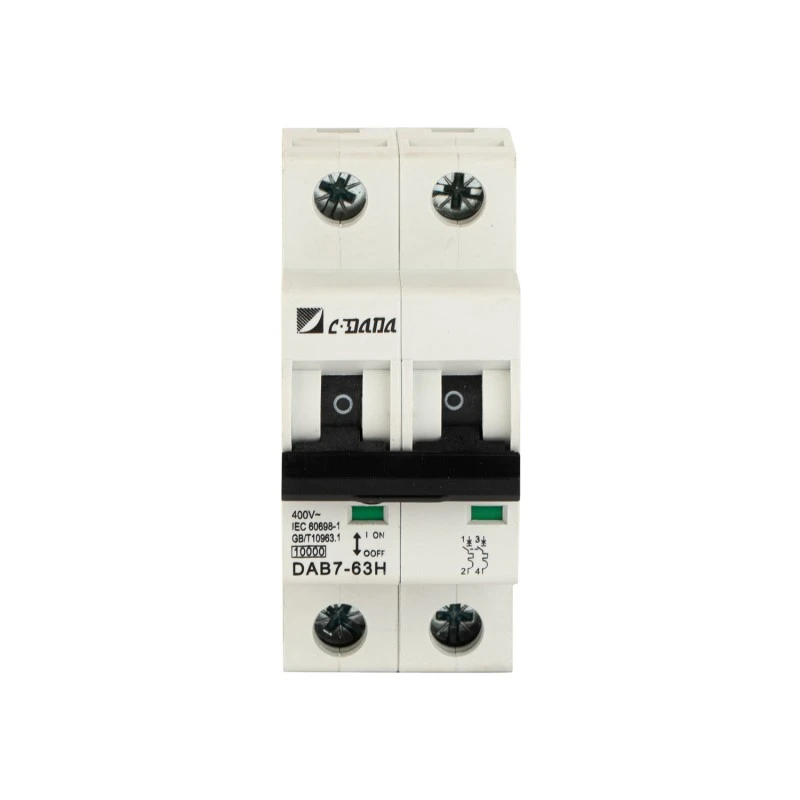

10KA AC小型サーキットブレーカー

Model:DAB7-63H

10KA AC ミニチュアサーキットブレーカは、CE、CB、ASTA、SEMKO、ROHS 認証を取得した信頼できるメーカー CDADA が提供する高度で高性能な製品です。 1P/2P/3P、6 ～ 63A、産業用および商業用パネルに最適です。 10kA の高い遮断容量、-40 °C ～ +50 °C で動作、銀合金接点。 OEMおよび大量注文を歓迎します。

お問い合わせを送信

製品説明

より高い故障電流と安全性の強化が交渉の余地のない要求の厳しいアプリケーション向けに、CDADA DAB7-63H 10KA AC ミニチュアサーキットブレーカは、小型の形式で工業グレードの保護を提供します。 Shanghai DADA Electric CO., LTD.によって設計されたこの10kA小型サーキットブレーカーは、住宅、商業、軽工業環境のグループパネル、分電盤向けに設計されており、8つの電流定格（6A～63A）および1P/2P/3P構成にわたって信頼性の高い熱（過負荷）および電磁（短絡）保護を提供します。

CE、CB、ASTA、SEMKO の認定を受けており、厳しい世界的な安全基準を満たしています。高度な 13 プレートアークチャンバー、銀含有接点合金、およびデュアル接続オプション (PIN/FORK) を備えた DAB7-63H は、頻繁なスイッチングや高い周囲温度下でも、より高速なアーク消弧、より低い熱損失、および電気的寿命の延長を保証します。

10KA AC Miniature Circuit Breaker

主な仕様

型式：DAB7-63Hシリーズ

タイプ: AC ミニチュアサーキットブレーカー (MCB)

遮断容量: 10kA @ 230/400V AC

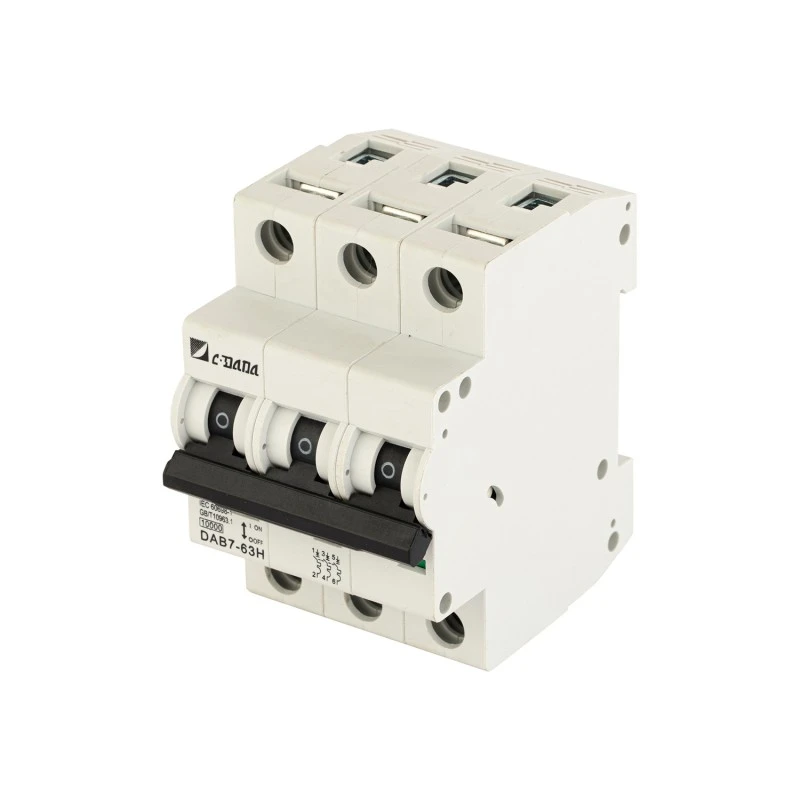

極：1P、2P、3P

定格電流（インチ）：1A、2A、3A、4A、5A、6A、10A、16A、20A、25A、32A、40A、63A

動作温度: –40°C ～ +50°C

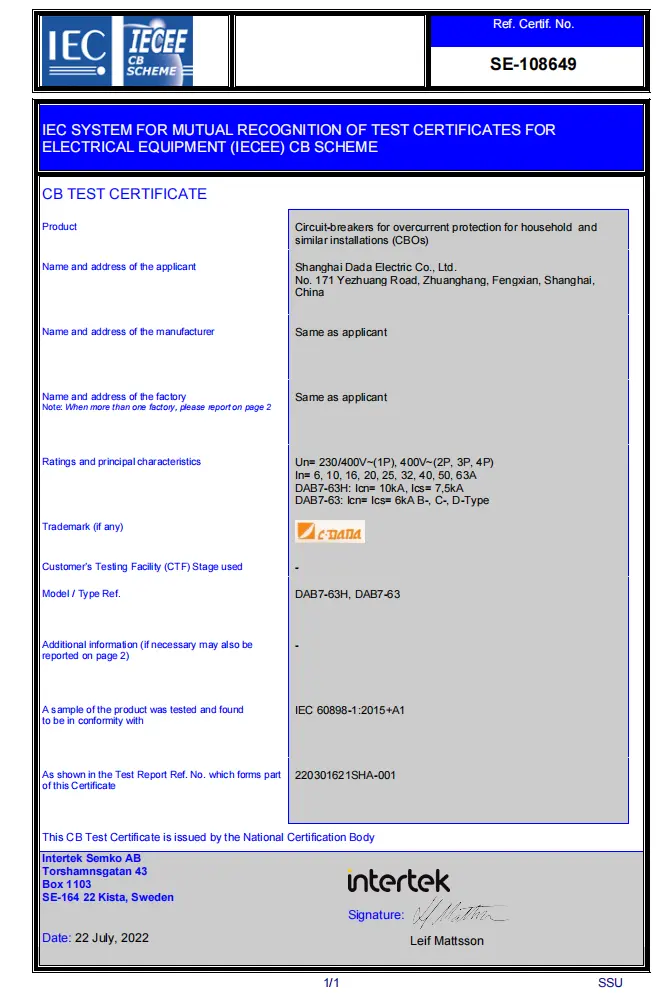

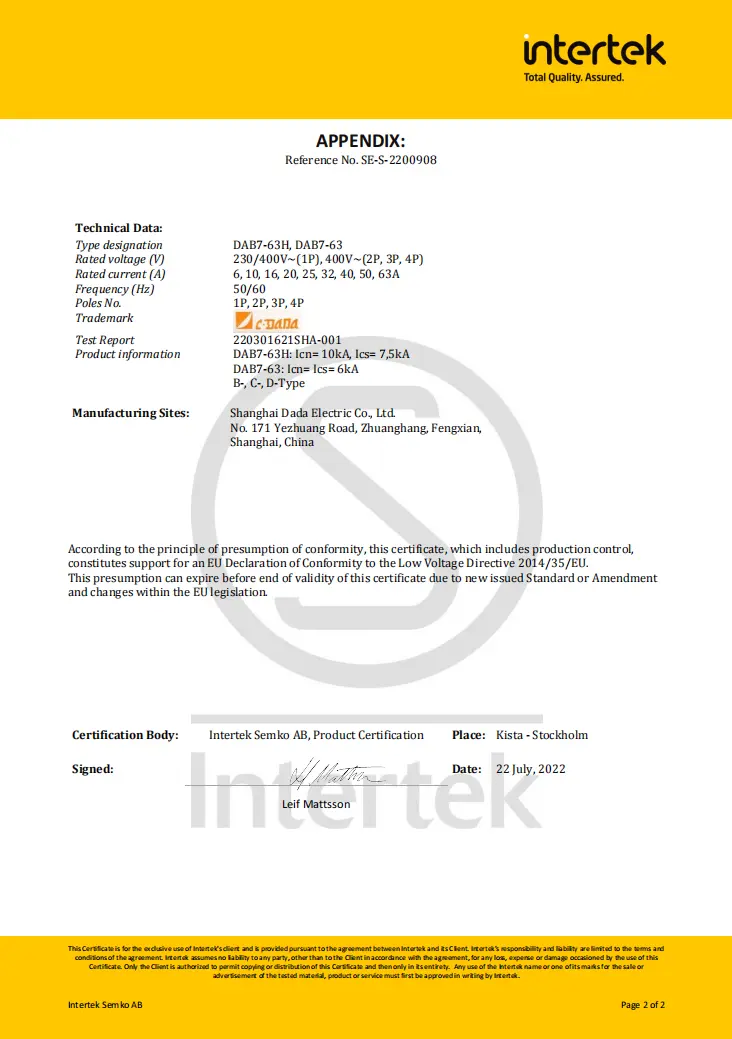

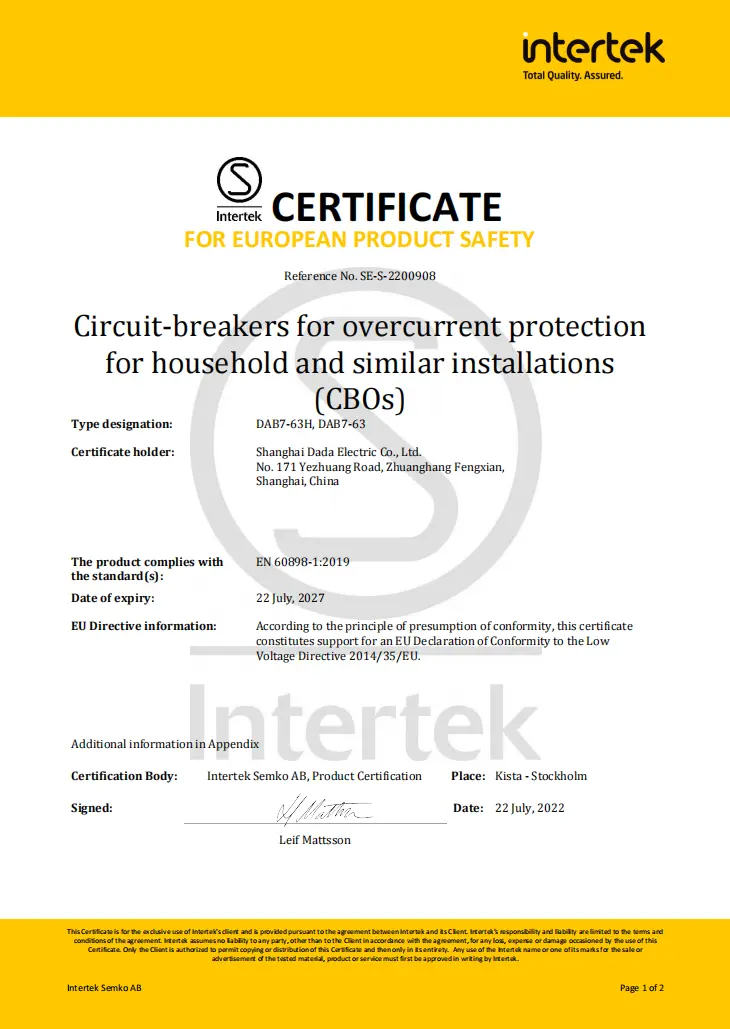

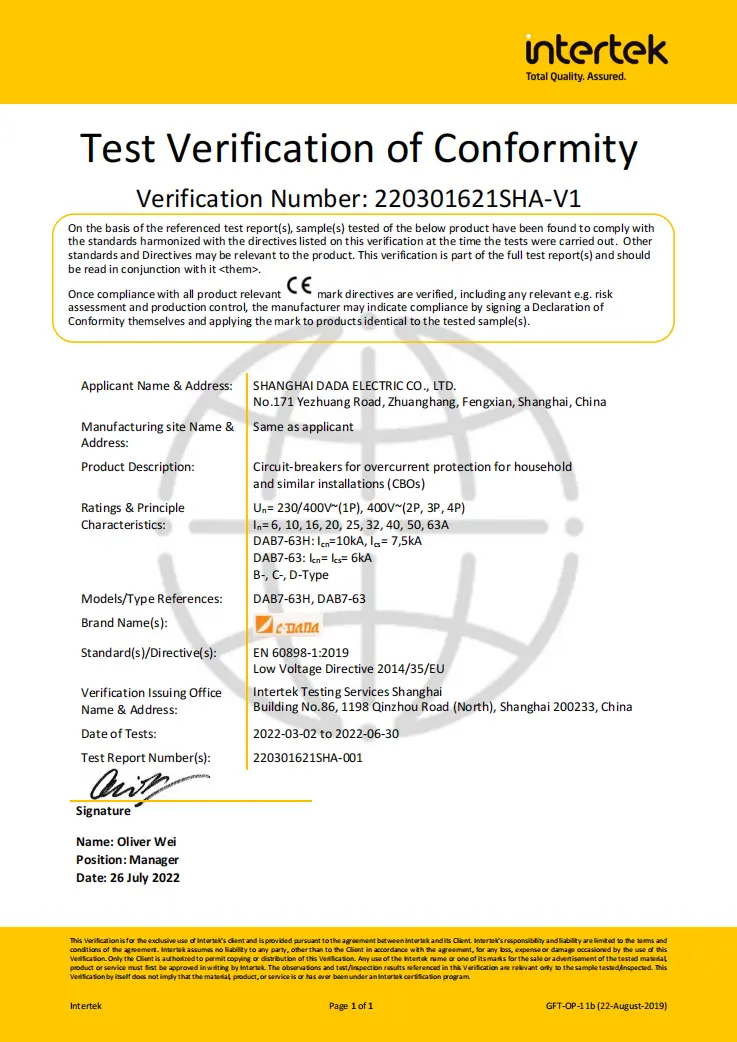

認証: CE、CB、ASTA、SEMKO

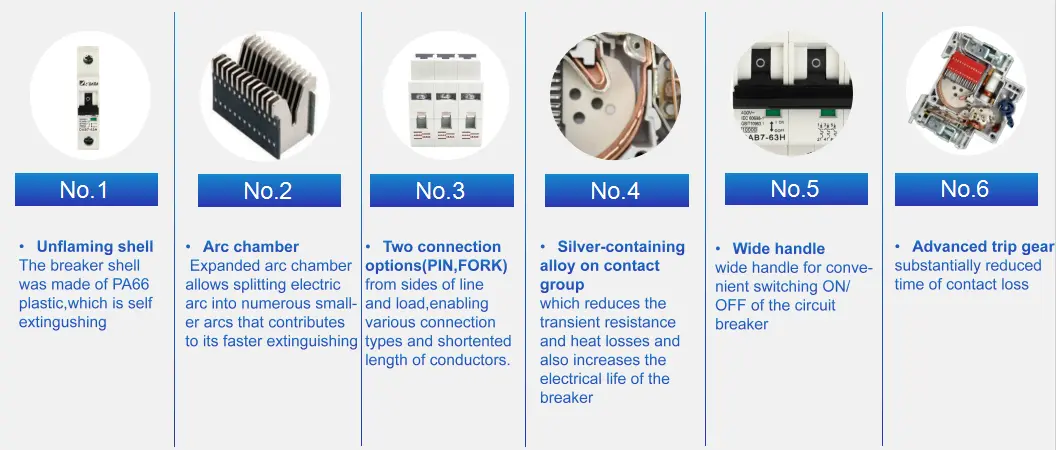

主な設計上の特徴:

13 プレートアークチャンバー → 超高速アーク分割と消弧

銀合金接点 → 抵抗が低く、寿命が長い

デュアル端子オプション: PIN または FORK (ラインおよび負荷側)

視覚的なON/OFF/トリップインジケータウィンドウ

人間工学に基づいた幅広ハンドルで操作が簡単

難燃性、黄変防止ハウジング（UL94 V-0相当）

+ / – クロスファンクションヘッドを備えたスーパートルクネジ (3 Nm までテスト済み)

二重ロック位置を備えた DIN レールラッチ → 確実な取り付け

10KA AC Miniature Circuit Breaker

技術データシート

MCB DAB7-63
一般配電の保護用 (IEC/EN 60898-1)

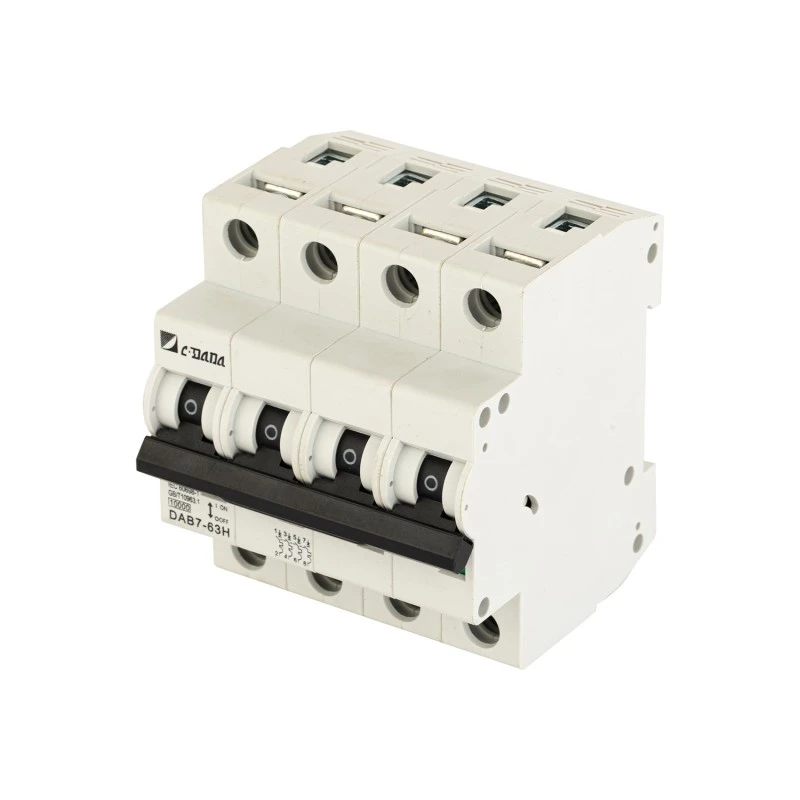

極				1P	2P	3P	4P
電気的性能
機能				短絡保護、過負荷保護、絶縁、制御
定格周波数 f (Hz)				50-60Hz
定格使用電圧Ue V AC				230/400	400
定格電流In(A)				1,2,3,4,5,6,10,16,20,25,32,40,50,63
定格絶縁電圧Ui(V)				500
インパルス耐電圧 Uimp kV				4
瞬時引き外しタイプ		DAB7-63N		B/C/D
		DAB7-63H		B/C/D
定格短絡電流 Icn(kA)		DAB7-63N		6
		DAB7-63H		10
リリースタイプ				熱磁気式
寿命(O~C)	機械式		実際の値	20000
			基準値	4000
	電気		実際の値	8000
			基準値	4000
接続と設置
保護等級				IP20
ワイヤ mm²				1～35
使用温度				-5 ～+40℃
湿気や熱に対する耐性				クラス2
海抜高度				≤2000
相対湿度				+20℃、≤90%;+40℃、≤50%
汚染度				2
設置環境				明らかな衝撃や振動を避けてください
インストールクラス				クラスⅡ、クラスⅢ
取り付け				DIN35レール
アクセサリーとの組み合わせ
補助接点				はい
警報接点				はい
シャントリリース				はい
不足電圧解除				はい
補助接点+警報接点				はい
寸法(mm) (幅×高さ×長さ)			a	18	36	54	72
			b	80	80	80	80
			c	72	72	72	72
