最新の産業用配電システムに 1600A エアサーキットブレーカーが不可欠なのはなぜですか?

の1600A 気中遮断器(ACB) は、大電流容量、安全性、信頼性が要求される現代の配電システムにおいて重要な役割を果たしています。産業用電力需要が増加し続ける中、過負荷、短絡、電気的故障に対する安定した安全な保護を確保することがこれまで以上に重要になっています。この記事では、動作原理、内部構造、主要な技術パラメータ、アプリケーション、選択ガイドライン、設置方法、メンテナンス戦略、将来の開発トレンドなど、1600A 気中遮断器の包括的なガイドを提供します。これは、エンジニア、調達専門家、施設管理者が大容量回路保護ソリューションを選択する際に、情報に基づいた意思決定を行えるように設計されています。

目次

• 1. 1600A気中遮断器の紹介
• 2. 動作原理
• 3. 内部構造と構成部品
• 4. 主要な技術的パラメータ
• 5. 産業用途
• 6. 適切な 1600A ACB の選択方法
• 7. 設置ガイドライン
• 8. 保守・点検
• 9. ACB対MCCB対VCB
• 10. 安全上の考慮事項
• 11. 今後の開発動向
• 12. よくある質問
• 13. 結論と連絡

1. 1600A気中遮断器の紹介

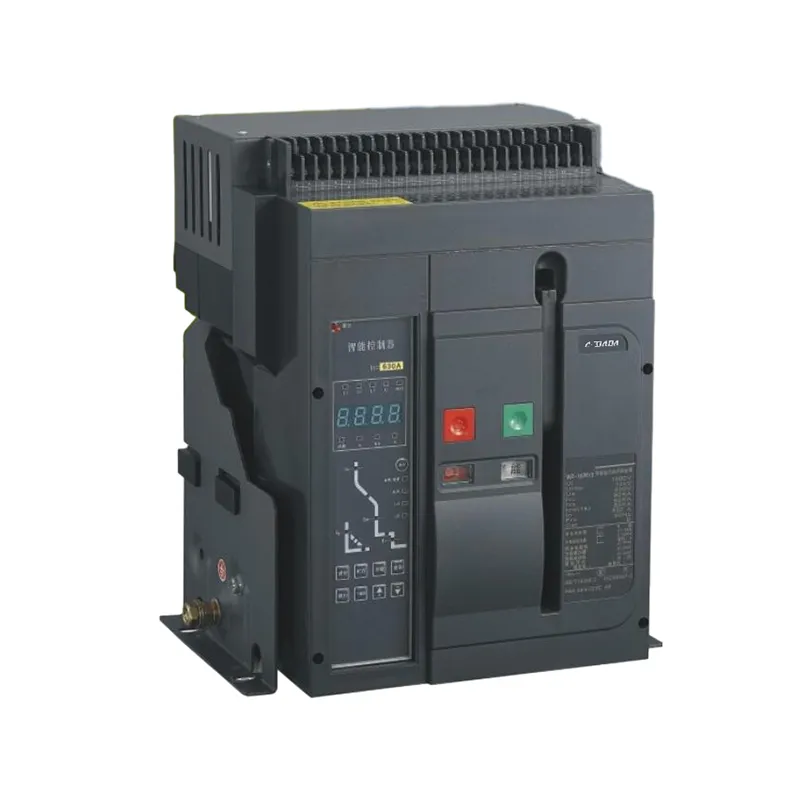

1600A エアサーキットブレーカーは、低電圧配電システム用に設計された大容量電気保護デバイスです。これは、大規模な電気負荷を安全に管理する必要がある産業プラント、商業ビル、データセンター、病院、インフラストラクチャプロジェクトで広く使用されています。

小型のブレーカーとは異なり、1600A ACB は、正確な障害検出および遮断機能を維持しながら、非常に高い電流レベルを処理できるように設計されています。消弧媒体として空気を使用するため、石油ベースのシステムと比較して効率的かつ環境に優しいものになります。

現代の電気工学では、このタイプのブレーカーは、システムの安定性を確保し、機器の損傷を防ぎ、電気的故障によるダウンタイムを削減するための中核コンポーネントとみなされています。

2. 動作原理

1600A エアサーキットブレーカーの動作原理は、異常な電流状態を検出し、回路を迅速に遮断して損傷を防ぐことに基づいています。

過負荷、短絡、地絡などの障害が発生すると、ブレーカー内のトリップ ユニットが開放機構を作動させます。接点が分離し、電気アークが形成されます。このアークはその後、エアシュートとアークシュートを使用して冷却され消火され、電流の流れが安全に遮断されます。

このプロセスは次のように要約できます。

• センサーによる異常電流の検出
• 電子トリップユニットによる信号処理
• 機械的トリップ機構の作動
• 主接点の分離
• エアチャンバーとアークスプリッターを使用したアーク消弧

この高速応答メカニズムは、下流の機器を保護し、継続的なシステムの信頼性を確保するのに役立ちます。

3. 内部構造と構成部品

1600A 気中遮断器は、安全な動作を保証するために連携して動作するいくつかの重要なコンポーネントで構成されています。

• 主な連絡先:高電流負荷を搬送および遮断します。
• アークシュート:電気アークを効率的に分割して消滅させます。
• 旅行単位:障害を検出し、切断の信号を送信します。
• スプリング機構:急速なスイッチングのために蓄積されたエネルギーを提供します。
• 断熱ハウジング:電気絶縁と安全性を確保します。
• 補助接点:制御および監視機能を提供します。

各コンポーネントは耐久性と精度を重視して設計されており、大きな電気負荷下でも長期的な安定性を確保します。

4. 主要な技術的パラメータ

1600A 気中遮断器を選択する場合、技術仕様を理解することが不可欠です。次の表は、一般的なパラメータをまとめたものです。

5. 産業用途

1600A エアサーキットブレーカーは、高電力配電が不可欠なさまざまな分野で広く使用されています。

• 大規模な工業用製造プラント
• 商業用高層ビル
• データセンターとサーバーファーム
• 病院および医療施設
• 交通インフラシステム
• 再生可能エネルギー発電所

これらの各環境では、電気的信頼性が重要です。短時間の停電でも経済的損失や安全上のリスクにつながる可能性があるため、高性能ブレーカーが不可欠です。

6. 適切な 1600A ACB の選択方法

正しい 1600A 気中遮断器を選択するには、システム要件と動作条件を慎重に評価する必要があります。

• 負荷分析:合計接続負荷とピーク需要を決定します。
• 短絡レベル:遮断容量が故障電流レベルを超えていることを確認してください。
• 調整：上流および下流の保護デバイスと一致します。
• 環境条件:温度、湿度、高度を考慮してください。
• 制御機能:スマートな監視および通信モジュールの必要性を評価します。

適切に選択すると、長期的な信頼性が確保され、メンテナンスコストが削減されます。

7. 設置ガイドライン

ブレーカーの安全な動作と最適な性能には、正しい取り付けが不可欠です。

• パネルの取り付けと位置合わせが適切であることを確認します
• 十分な換気スペースを確保する
• すべての接続のトルク設定を確認してください
• 通電前に絶縁抵抗を確認してください
• 制御回路の配線が正しく行われていることを確認してください

不適切に設置すると、過熱、迷惑トリップ、システム障害が発生する可能性があります。

8. 保守・点検

定期的なメンテナンスにより、1600A 気中遮断器の寿命が延び、安定した性能が保証されます。

• 接点の磨耗や変色を検査する
• トリップ機構を定期的にテストする
• アークシュートと断熱面をきれいにします
• 電気端子の締め付けを確認してください
• 動作中の温度上昇を監視する

予防メンテナンスは、予期せぬダウンタイムや高額な修理を回避するのに役立ちます。

9. ACB対MCCB対VCB

10. 安全上の考慮事項

大容量システムを扱う場合、電気的安全性は最優先事項です。

• メンテナンス前には必ず電源を遮断してください
• 適切な個人用保護具を使用してください
• メーカーの設置マニュアルに従ってください
• 接地が正しく実装されていることを確認してください
• 定期的な絶縁テストの実施

1600A エアサーキットブレーカーを適切にメンテナンスすると、電気的危険が大幅に軽減され、オペレーターの安全が確保されます。

11. 今後の開発動向

サーキットブレーカー技術の進化は、よりスマートで効率的なシステムに向かって進んでいます。

• IoT監視システムとの統合
• 予測分析機能を備えたデジタルトリップユニット
• 消弧材の改良
• エネルギー効率の高い設計
• 遠隔操作と診断

これらの進歩により、配電システムはこれまで以上にインテリジェントで信頼性が高くなりました。

12. よくある質問

Q1: 1600A 気中遮断器の主な機能は何ですか?
電源を自動的に切断することで、電気回路を過負荷、短絡、地絡から保護します。

Q2: 1600A ACB は一般的にどこで使用されますか?
これは、産業プラント、商業ビル、大規模なインフラストラクチャ システムで一般的に使用されています。

Q3: メンテナンスはどれくらいの頻度で行えばよいですか？
動作条件に応じて、6 ～ 12 か月ごとに定期検査を行うことをお勧めします。

Q4: スマート監視システムと統合できますか?
はい、最新の 1600A ACB はデジタル通信とリモート監視機能をサポートしています。

Q5: 一般的な ACB の寿命はどれくらいですか?
適切なメンテナンスを行えば、10～20年以上使用することも可能です。

13. 結論と連絡

1600A エアサーキットブレーカーは、最新の配電システムに不可欠なコンポーネントであり、高い信頼性、強力な保護機能、および高度な運用機能を提供します。機器を保護し、継続的な電力供給を確保するというその役割は、エネルギー需要の高い産業にとって不可欠なものとなっています。

電気システムが進化し続けるにつれて、動作の安全性と効率性のために高品質のブレーカーを選択することがさらに重要になります。

上海大達電気有限公司は、現代の産業ニーズに合わせて設計された、信頼性の高い高性能の回路保護ソリューションを提供することに尽力しています。

お問い合わせ今日当社の 1600A 気中遮断器ソリューション、技術サポート、およびプロジェクト要件に合わせてカスタマイズされた配電製品の詳細については、こちらをご覧ください。
