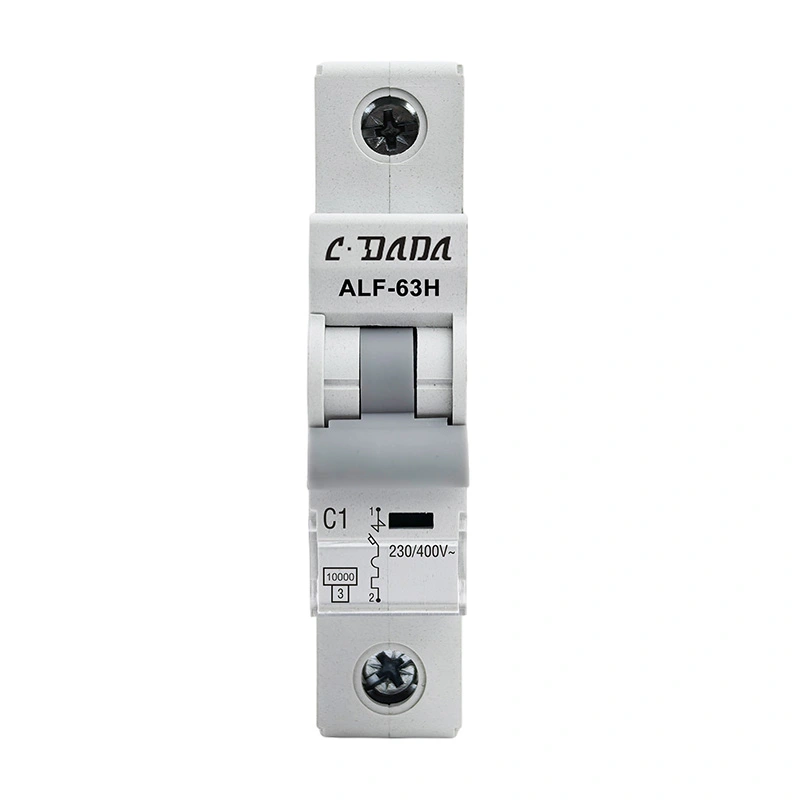

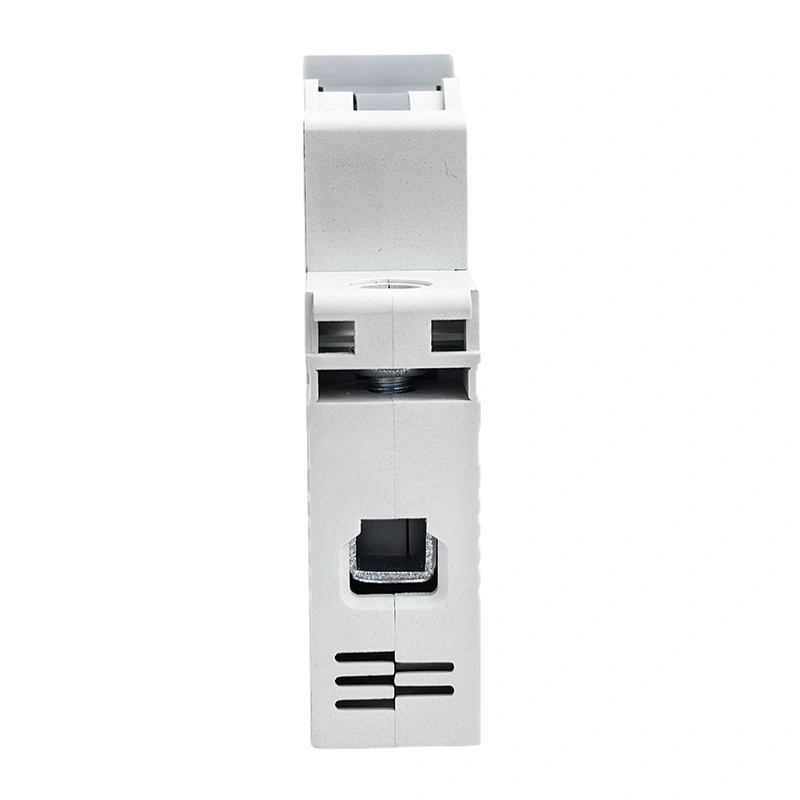

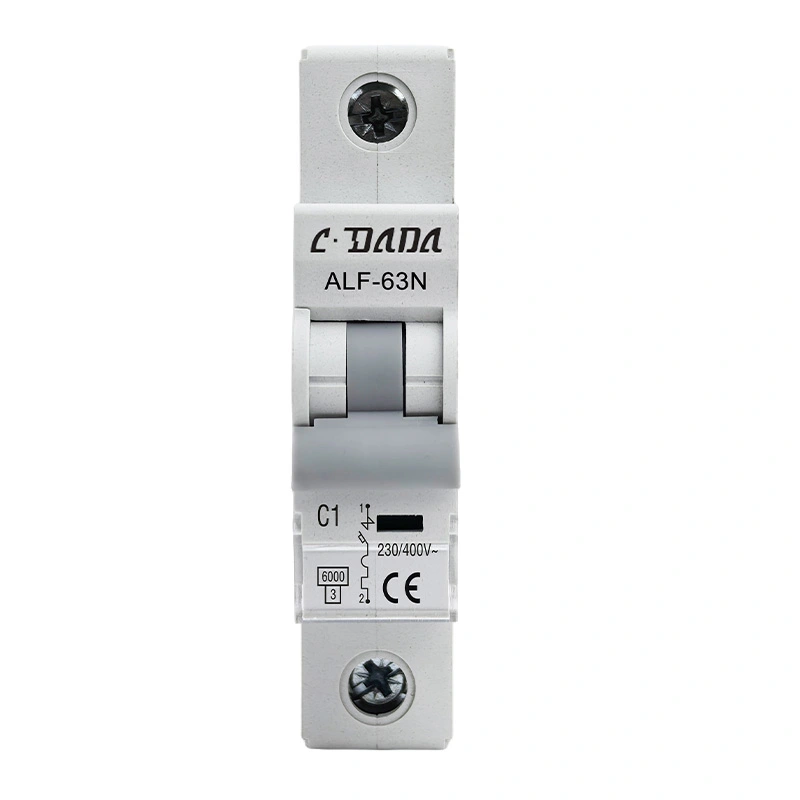

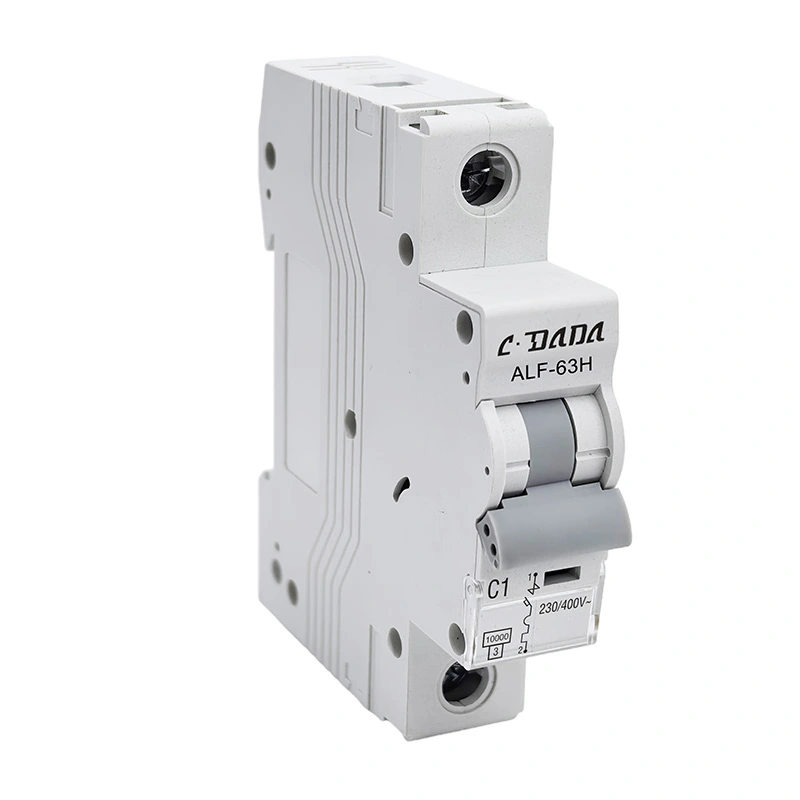

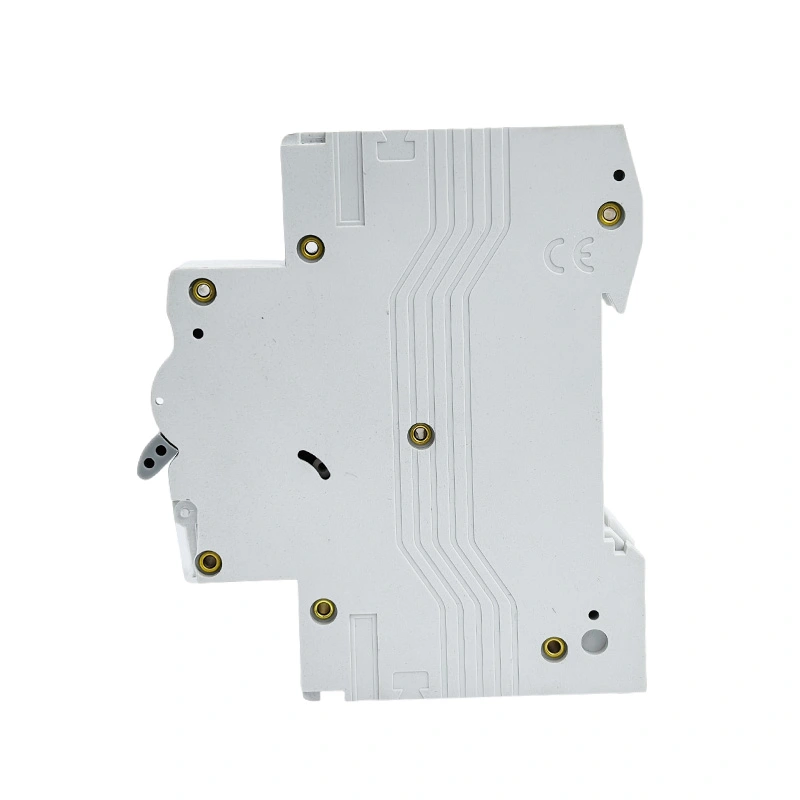

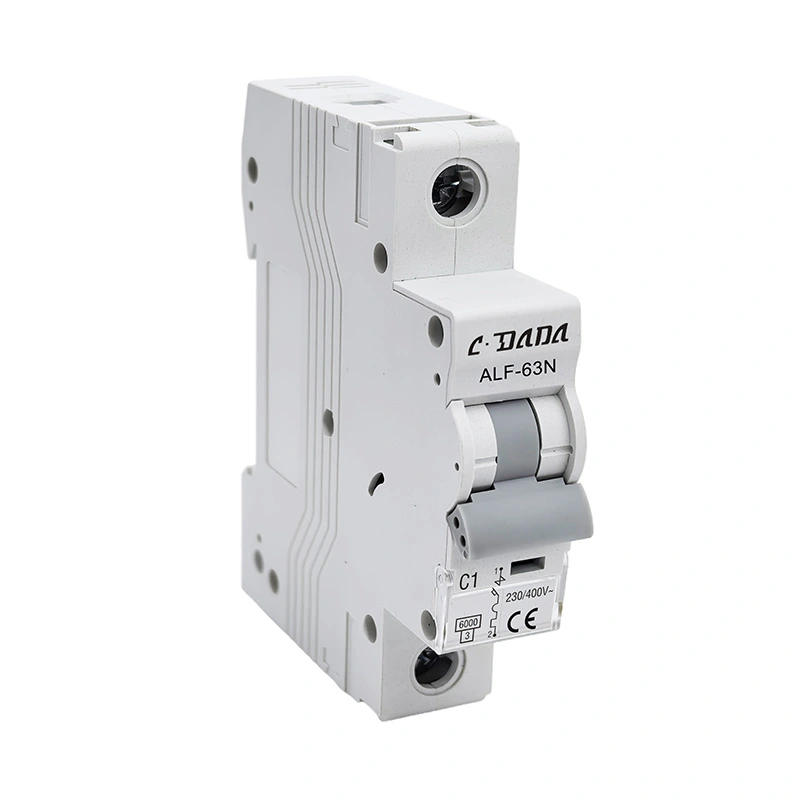

6KA 10kA 小型サーキットブレーカー

Model:ALF-63N/H Series

CDADA 6kA 10kA 小型サーキットブレーカーは、IEC60898 規格に準拠した高い遮断容量を備えており、大量調達に最適です。この MCB は、住宅用および産業用の電力システムで安定した回路保護を行うように設計されています。コンパクトな難燃性設計と高速熱磁気トリップ機能を備えており、過負荷や短絡に対する安全性を確保します。 35mm DIN レールに簡単に取り付けることができるこのユニットは、世界中の配電会社や請負業者に長い耐用年数と信頼性の高いパフォーマンスを提供します。

お問い合わせを送信

製品説明

ALF-63N/H シリーズ高遮断 6KA 10kA ミニチュアサーキットブレーカ (MCB) は、IEC60898 規格に準拠しており、MCB は信頼性の高い性能、正確な保護機能、短い解除時間、高遮断容量、小容量という特徴を備えています。接触器、開閉装置、電気機器の過負荷に広く使用されています。

CDADA にお問い合わせいただき、メーカーとして当社をお選びください。OEM/ODM サービスを提供できます。

6KA 10kA Miniature Circuit Breaker

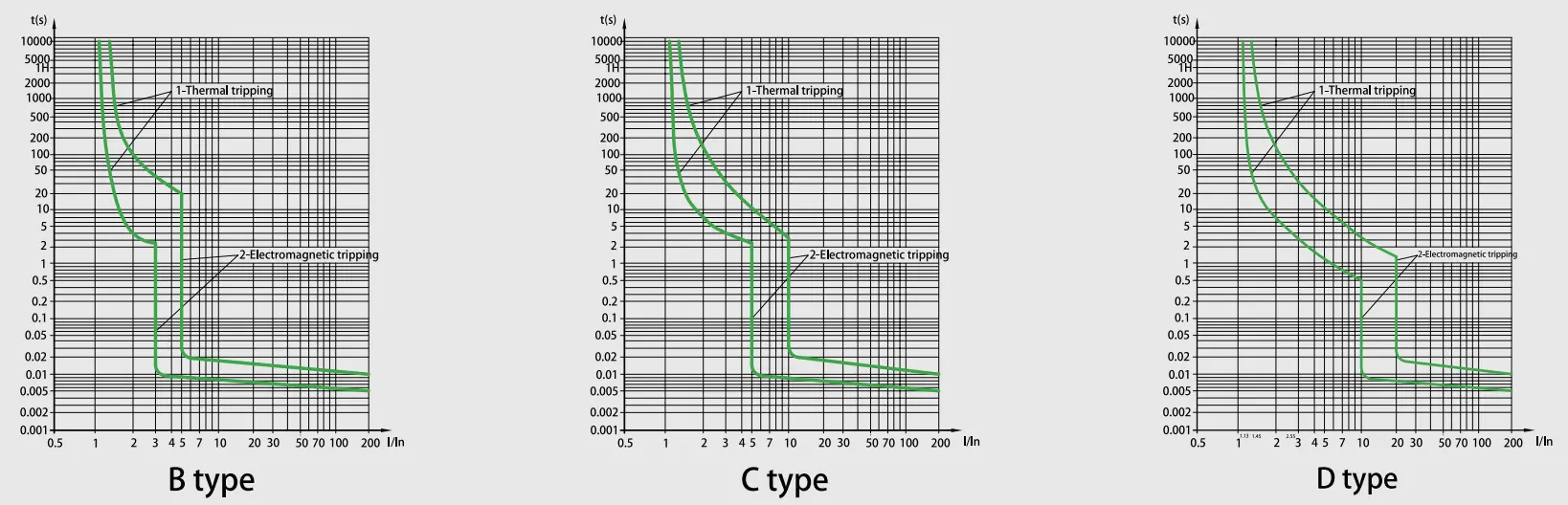

特性曲線

6KA 10kA Miniature Circuit Breaker

技術仕様

ALF-63N/Hシリーズ 6KA 10kA小型サーキットブレーカ
標準	EN/IEC60898-1
遮断容量(kA)	6,10
保護	過負荷と短絡に対する対策
定格電流(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
定格電圧(V)	1PAC 230/400,240/415
定格電圧(V)	1P+N、2P、3P、3P+N、4PAC400/415
定格インパルス耐電圧 Uimp(kV)	4
定格絶縁電圧Ui(V)	500
エネルギー制限キャス	3
周囲温度(℃)	-25~+40、最大湿度95%
熱動作限界	1.13xln 1時間以内につまずきなし
熱動作限界	1.45xIn 1 時間以内にトリップ
磁気動作	B:(3-5)xIn、C:(5-10)xIn、D:(10-20)xIn
極数	1P、1P+N、2P、3P、3P+N、4P
旅行の種類	熱/磁気リリース
端子容量	16mm² フレキシブルまたは 25mm² リジッド、最大 25A 定格
端子容量	32A ～ 63A 定格の 25mm² フレキシブルまたは 35mm² リジッド
保護等級	IP20
インストール	35mm DINレールへの取り付け
幅	1極あたり17.8mm

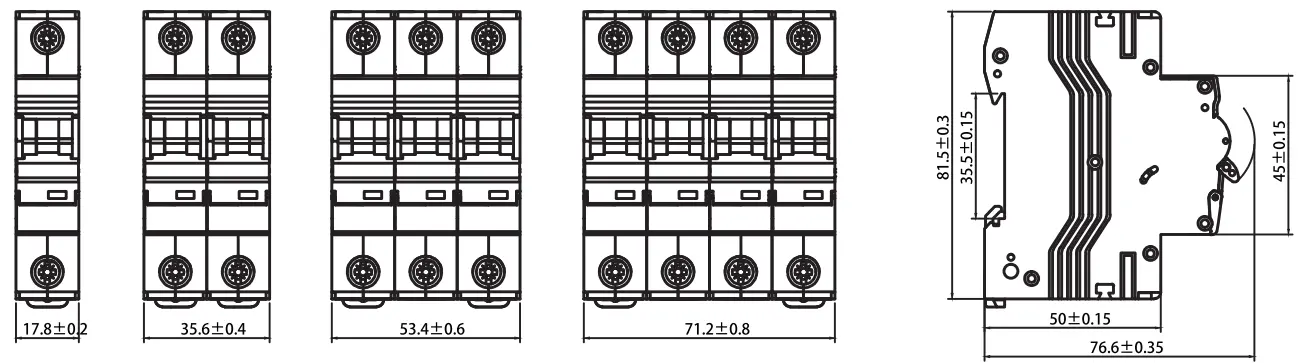

サーキットブレーカー解除特性

いいえ。	リリース時定格電流(A)	初期状態	試験電流	指定時間	得られる結果	備考
1	1-63	冷たい状態	1.13インチ	t≤1h	旅行以外
2	1-63	前回のテストのとき	1.45ポンド	t<1h	旅行	5秒以内に定常的に電流を指定値まで設定
3	インチ≤32	冷たい状態	2.55インチ	1秒	旅行
3	>32 で	冷たい状態	2.55インチ	1秒	旅行
4	1-63	冷たい状態	3インチ	t≤0.1s	旅行以外	Bタイプ
			5インチ	t<0.1s	旅行	Bタイプ
			5インチ 10インチ	t≤0.1s	旅行以外	Cタイプ
			10インチ	t<0.1s	旅行	Cタイプ
			20ln	t≤0.1s	旅行以外	Dタイプ
				t<0.1s	旅行	Dタイプ

耐久性(動作)

カテゴリ	動作サイクル	動作周波数	定格電流
電気的耐久性	4000	240/h	1-32
電気的耐久性	4000	120/h	40-63
機械的耐久性	10000	240/h	1-63
