1P 6kA AC小型サーキットブレーカー

Model:CDADA Series AC MCB

お気軽に CDADA にお問い合わせください。コンパクトな DIN レール設計で信頼性の高い過負荷および短絡保護を提供する 1P 6kA AC ミニチュアサーキットブレーカを工場直販価格で入手できます。この製品は、正確な熱磁気トリッピングと明確なステータス表示を備えており、設置と保守が簡単です。住宅用および軽商用回路に安定した性能を提供し、長寿命で安全な電力供給を保証します。

お問い合わせを送信

製品説明

CDADA 1P 6kA AC ミニチュアサーキットブレーカーは、AC 低電圧システム用に設計された高品質の単極ミニチュアサーキットブレーカーです。過負荷や短絡に対する信頼性の高い保護を提供し、電気回路と接続された機器を効果的に保護します。厳格な国際規格に従って製造されたこの AC MCB は、耐久性がありコスト効率の高い保護ソリューションを求める販売代理店、OEM、電気請負業者に最適です。

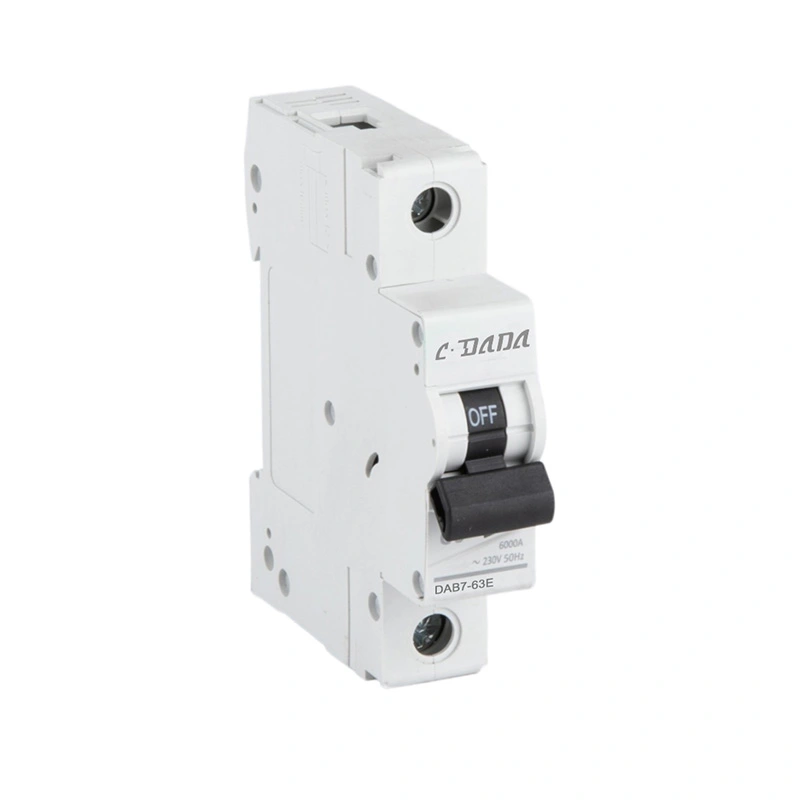

1P 6kA AC Miniature Circuit Breaker

製品の特徴と利点

★ コンパクト設計：一般的な分電盤に適した省スペース構造

★高い遮断容量：6kAの短絡遮断機能により安全性が向上

★ 精密トリップ: 熱磁気トリップユニットが正確な過負荷と短絡保護を保証します。

★明確なステータス表示: 回路ステータスを迅速に確認できる可視オン/オフウィンドウ

★ 確実な配線：接触抵抗を低減し、安定した接続を実現する高品質端子を採用。

★耐久性のある構造: 高温耐性を備えた難燃性ハウジング

★ 簡単な取り付け: 標準の 35mm DIN レールマウントにより、素早く組み立てられます。

★信頼できる品質: 出荷前に100%完全検査、一貫した性能。

アプリケーション

★ CDADA 1P 6kA AC ミニチュアサーキットブレーカーは、以下の分野で広く使用されています。

★住宅、アパート、別荘

★オフィスビル、ショッピングモール、商業施設

★軽工業作業場および製造工場

★ショッピングセンター、ホテル、レストラン

★公共施設・インフラ事業

★照明回路および小電力機器の保護

技術的パラメータ

アイテム	仕様
モデル	CDADA シリーズ AC MCB
標準	IEC60898
タイプ	AC MCB (小型サーキットブレーカー)

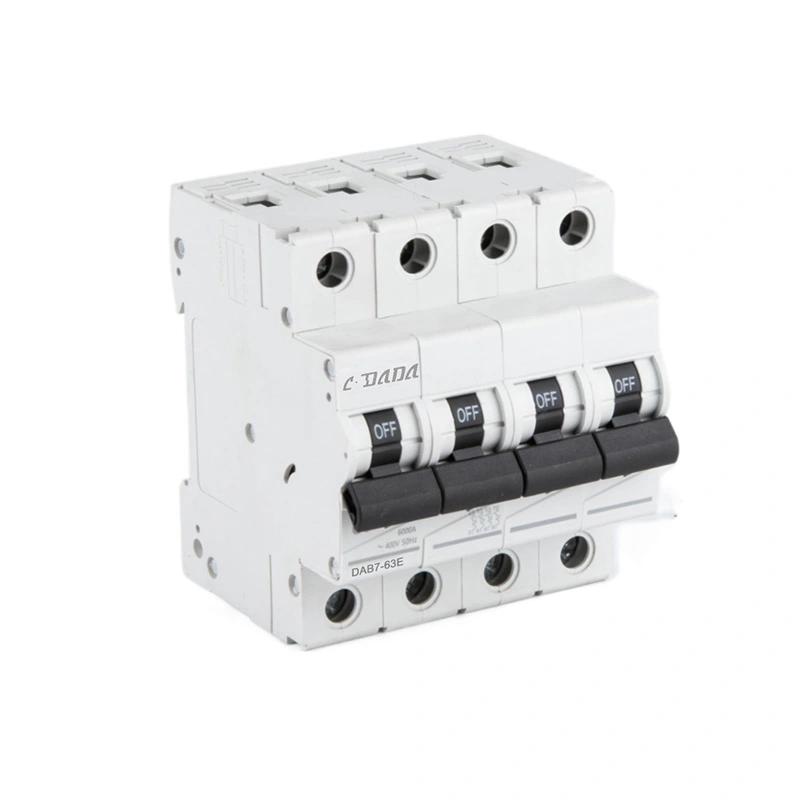

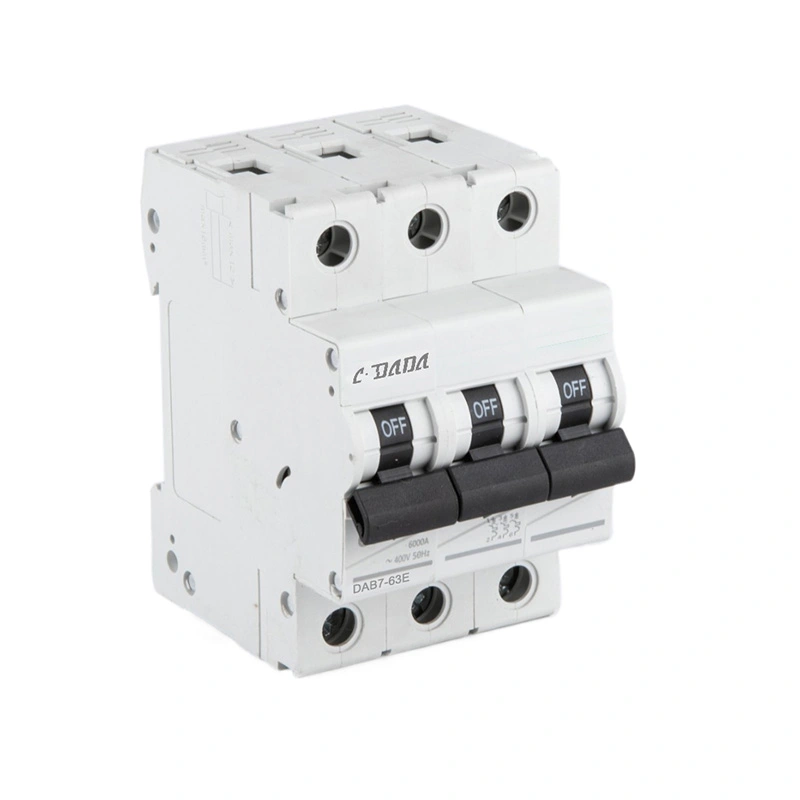

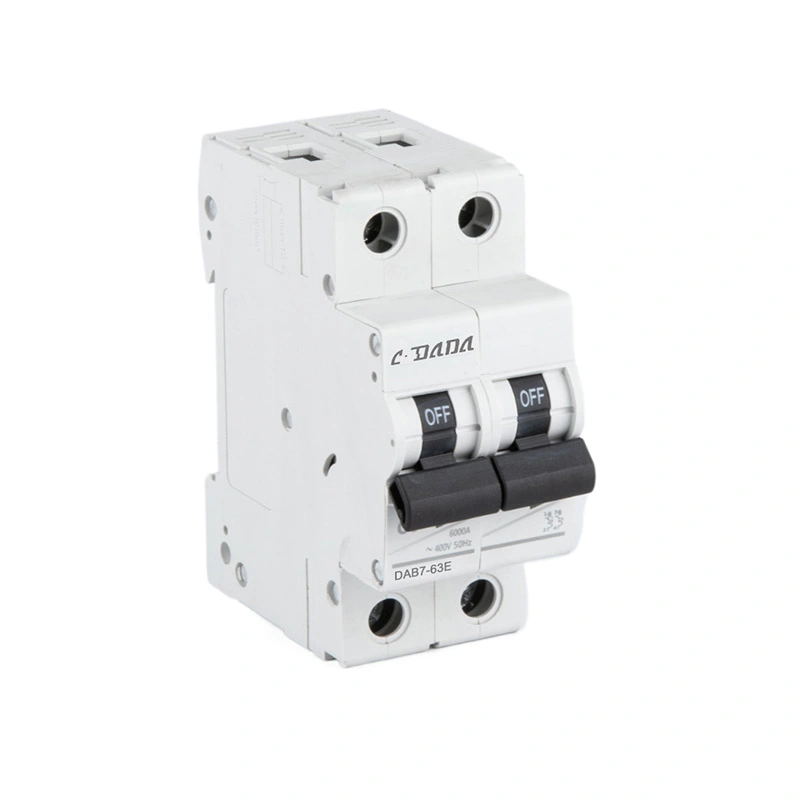

極	1P、2P、3P、4P
遮断容量	6kA
定格電流	1A、2A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A
トリッピングカーブ	B、C、D (オプション)
定格電圧	AC230V、400V
絶縁電圧	600V
インパルス電圧	6kV
保護等級	IP20
インストール	35mm DIN レール
動作温度	-5℃～+40℃
機械的寿命	≥20,000 操作
電気的寿命	4,000回以上（定格電流時）
規格への準拠	IEC60898-1、IEC60898-2

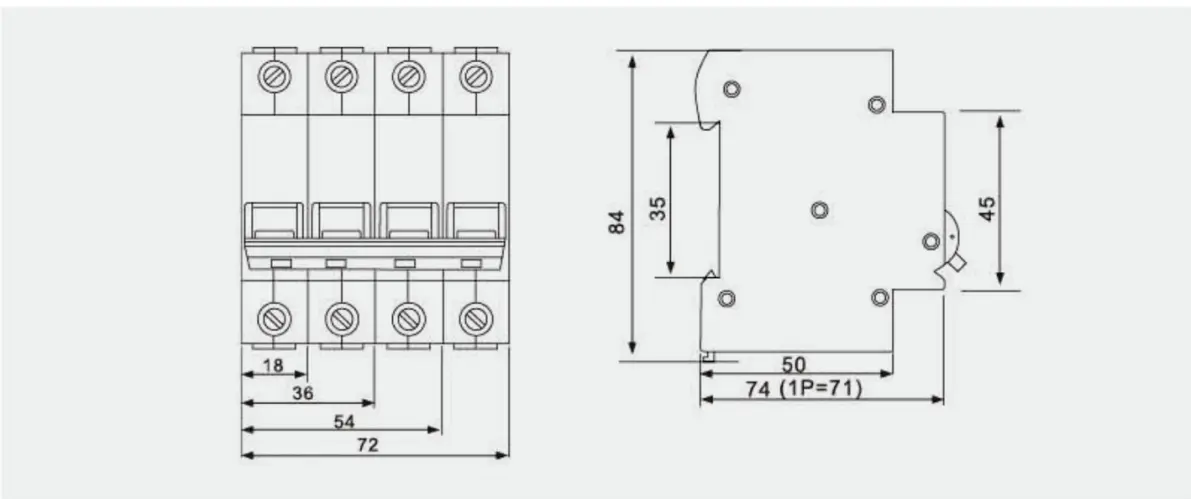

外形寸法

★幅：ポールあたり17.8mm（標準シングルポールサイズ）

★高さ：約85～92mm（電流定格により異なります）

★奥行き：約68～72mm

★配線容量: 1.5-16mm² フレキシブルまたはリジッド銅ケーブル

★ 標準互換性: すべての 35mm DIN レールシステム (TS35/7.5、TS35/15) に適合します。

1P 6kA AC Miniature Circuit Breaker

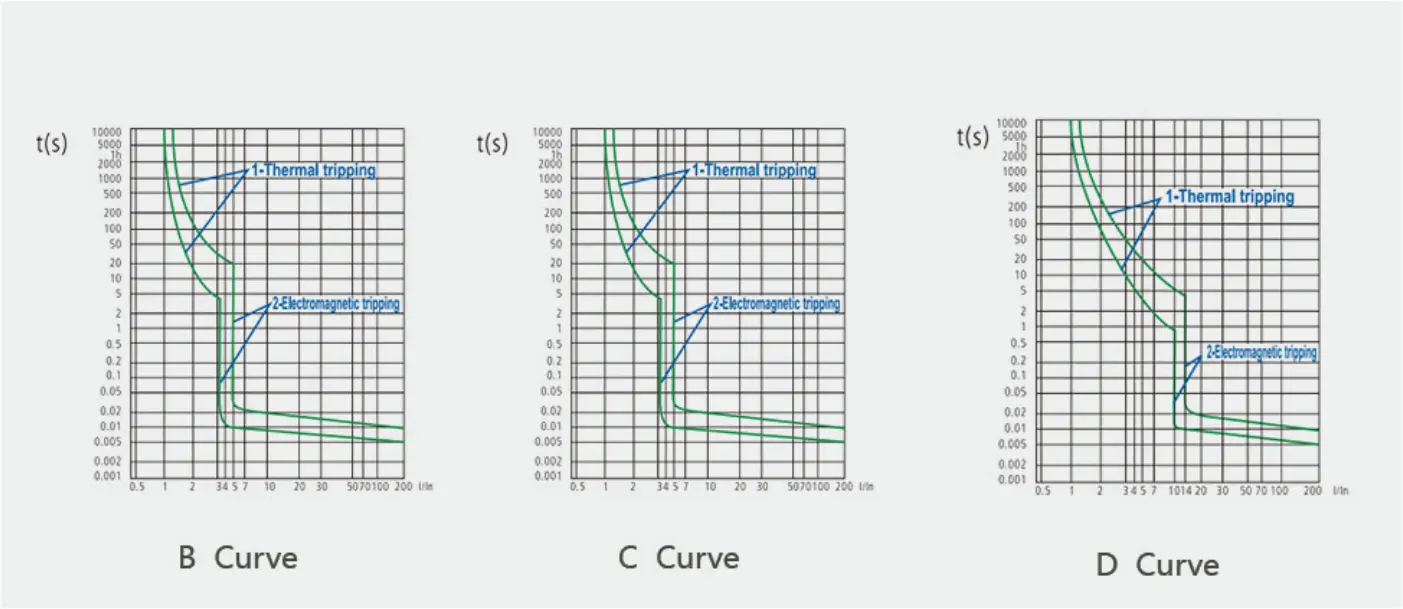

トリップ特性曲線

IEC 60898-1 1P 6kA AC Miniature Circuit Breaker

磁気リリース

回路短絡が発生した場合、鉄心入り磁石により瞬時にトリップします。 1EC60898 規格によれば、この製品は B、C、D の 3 つのタイプに分類されます。

	試験電流	トリップ時間	アプリケーション
B カーブ	3ln 5ln	0.132A)	タイプ B はアクティブな負荷にのみ適用されます。・電気ヒーター・給湯器・電気炉
Cカーブ	5インチ 10ln	0.132A)t<0.1s	タイプ C は通常の負荷に適しています。 -ランプ -電源ソケット -小電力モーター
Dカーブ	10ln 20インチ	0.132A) t<0.1s	瞬間的なサージ電流による回路の制御と保護 (大型モーター)
