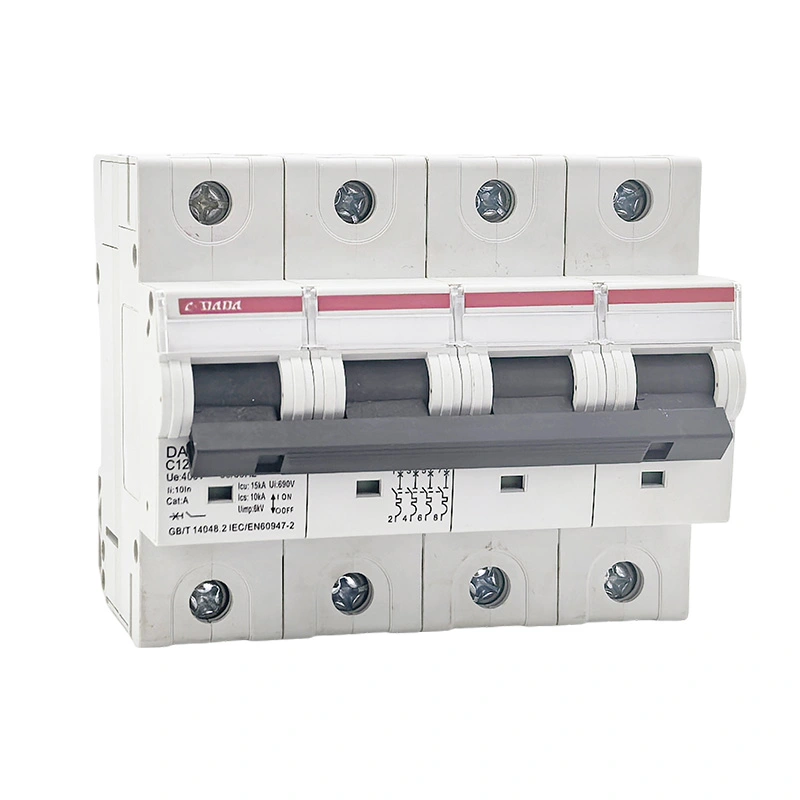

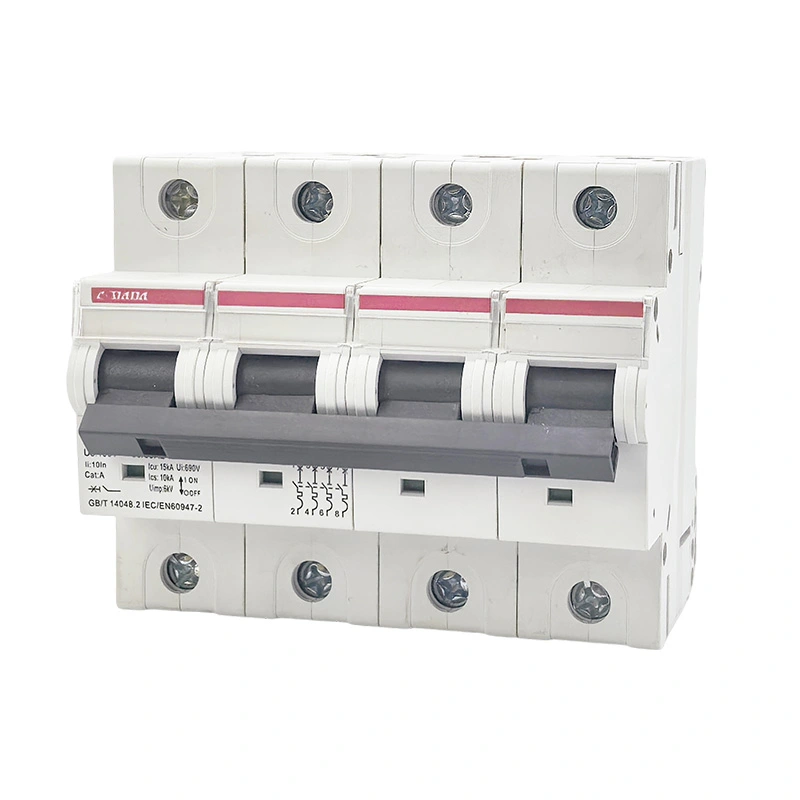

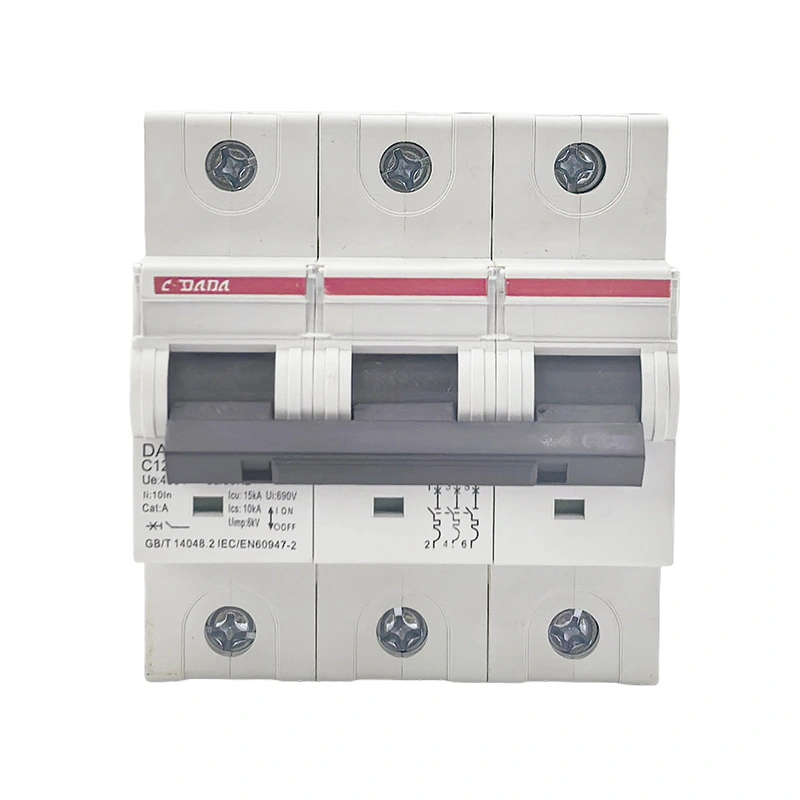

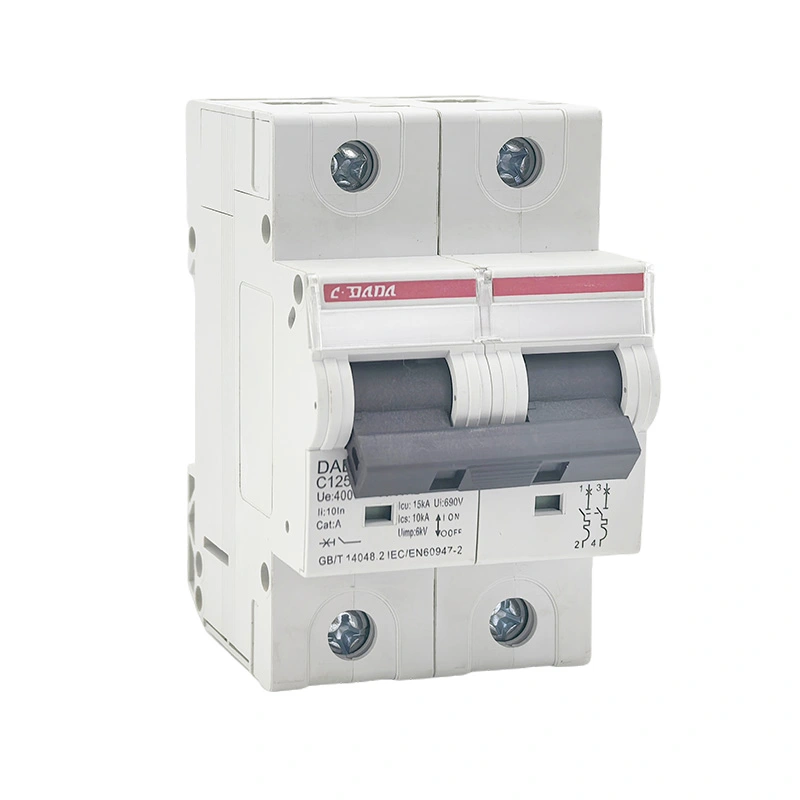

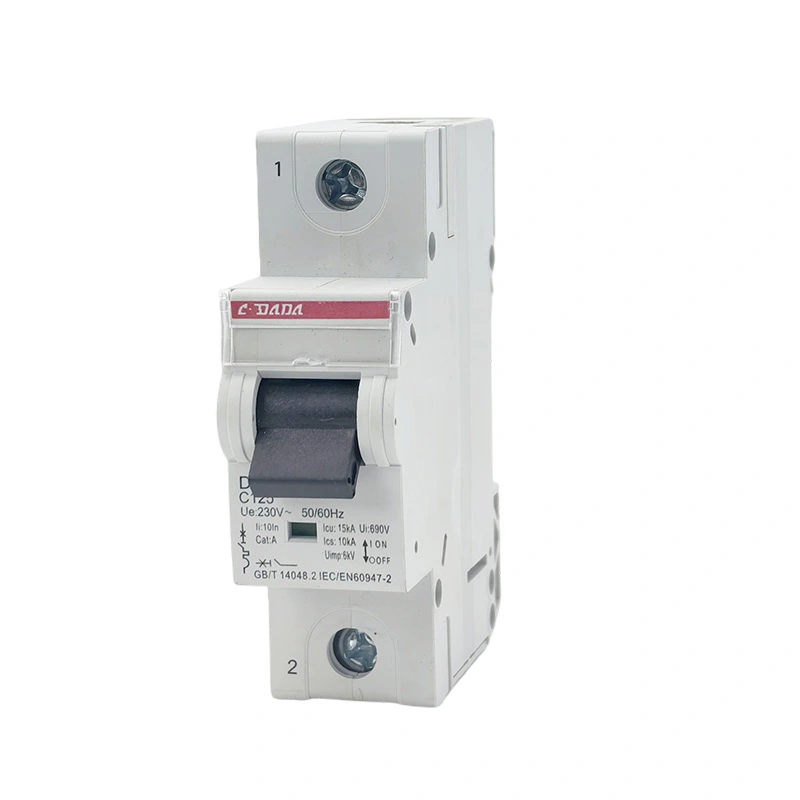

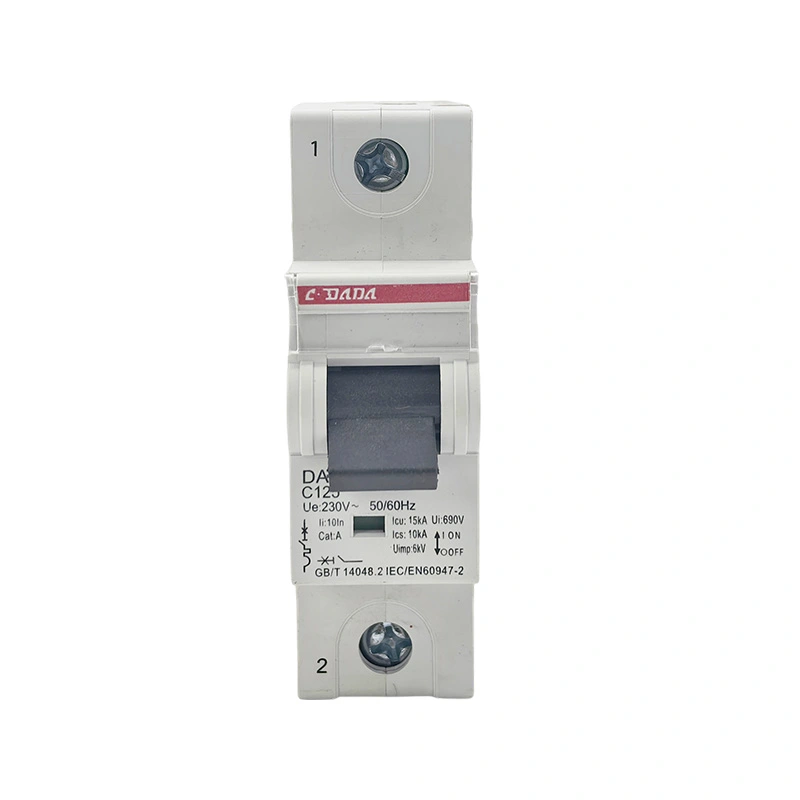

125 15KA ミニチュアサーキットブレーカ

Model:DAB7-125N / DAB7-125H

125 15KA ミニチュアサーキットブレーカの信頼できるメーカーである CDADA の製品は、ヘビーデューティー配電用の 15kA 遮断容量を備えた高性能 125A MCB です。 PA66 難燃性シェルとデュアルアークチャンバー設計を採用しており、DIN レールへの取り付けが簡単で、メンテナンスも簡単です。銀メッキ接点構造と工業グレードの耐久性を兼ね備え、大電流回路での超長寿命を実現します。

お問い合わせを送信

製品説明

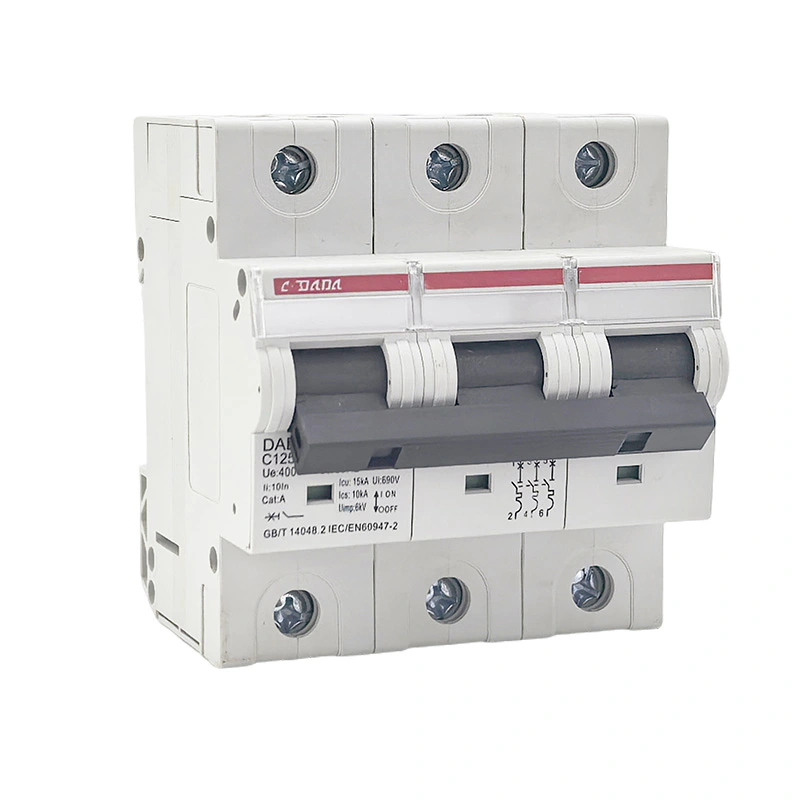

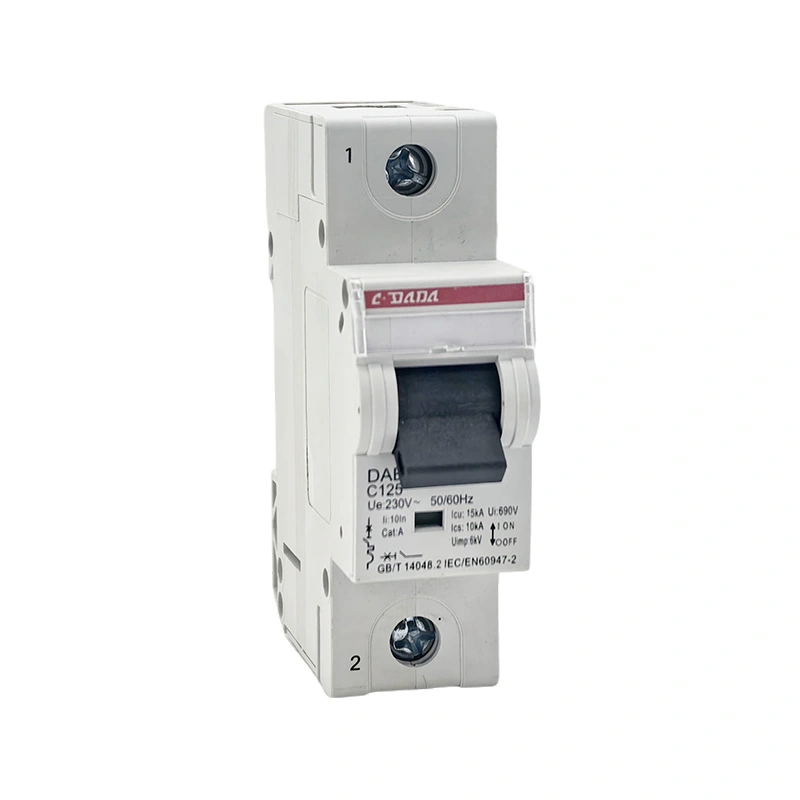

CDADA DAB7-125 125 15KA ミニチュアサーキットブレーカーは、上海 DADA Electric が独自に開発した頑丈な高遮断ミニチュアサーキットブレーカーです。 10kA/15kAの超高遮断容量、125Aの大定格電流、27mm（1.5M）のコンパクトな幅を備えており、従来のモールドケースサーキットブレーカを置き換えて大電流保護を実現できます。

デュアルアークチャンバー、銀メッキ接点、PA66 難燃性素材を採用し、産業用、商業用、住宅用の高電力回路に安全で安定した過負荷、短絡、絶縁保護を提供します。

125 15KA Miniature Circuit Breaker

製品の機能

★過負荷保護

★短絡保護

★安全な回路絶縁

★手動オン/オフ制御

★安定した大電流伝送

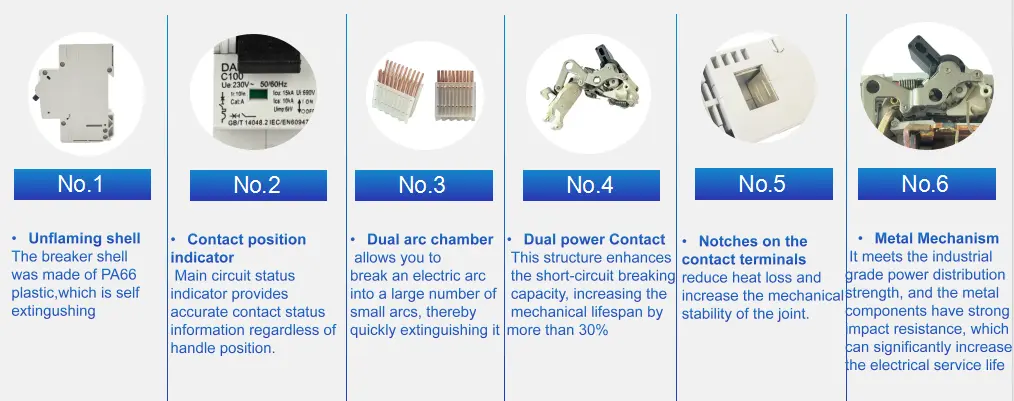

製品の主な利点

★ 15kAの超高遮断容量、重負荷用MCCBに代わる

★デュアルアークチャンバー、アーク消弧速度30％増加

★銀メッキスプリングコンタクト、低熱損失、長寿命

★ PA66 難燃性シェル、自己消火性、高温耐性

★二重電源接点構造、より強力な短絡耐性

★ノッチ付き端子、より高い機械的安定性と配線の堅牢性

★工業グレードの金属メカニズム、強力な耐衝撃性。

★ 幅27mmで配電盤のスペースを節約

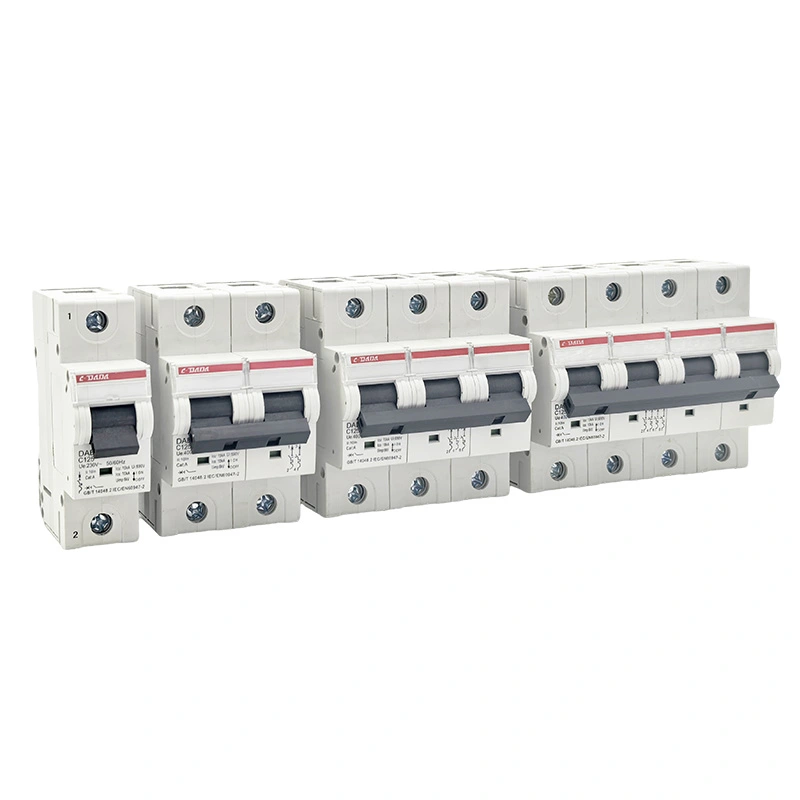

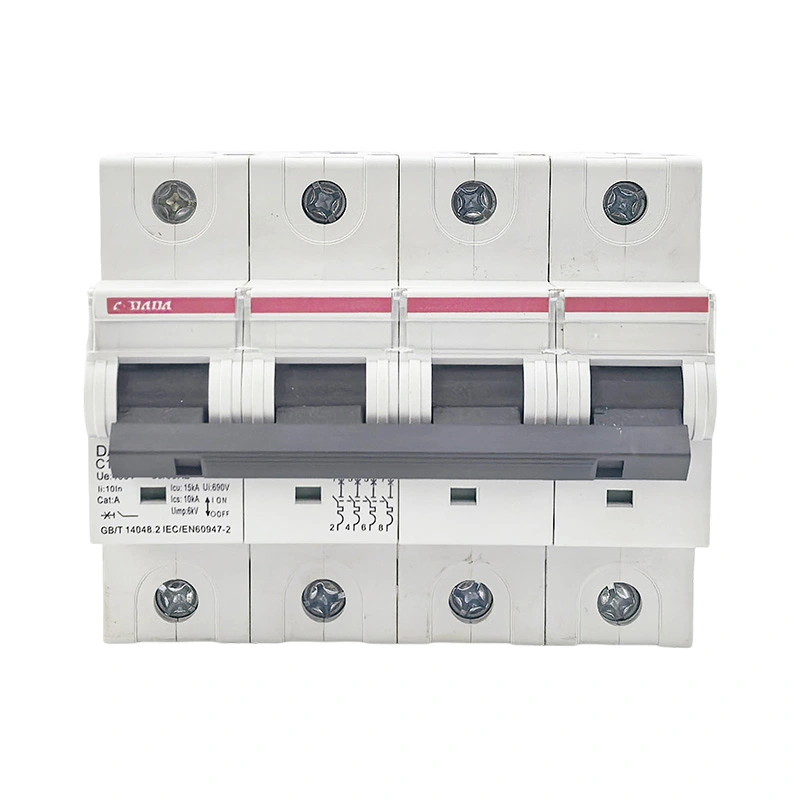

★ 1P/2P/3P/4P 完全極、最大 125A の広い電流範囲

★銅線とアルミニウム線の接続をサポート

125 15KA Miniature Circuit Breaker

アプリケーションと使用シナリオ

★ CDADA 125 15KA 小型サーキットブレーカーは、以下の分野で広く使用されています。

★産業工場、作業場、大型機器の電源。

★商業ビル、ショッピングモール、ホテル、オフィスビル

★住宅別荘、高層ビル、幹線引込回路

★配電盤、ボックス型変電所、最終配電システム

★大出力ポンプ、ファン、コンプレッサー、モーター回路

★インフラ、建設、改修プロジェクト

技術パラメータ表

アイテム	仕様
モデル	DAB7-125N / DAB7-125H
製品名	MCB 125 15KA

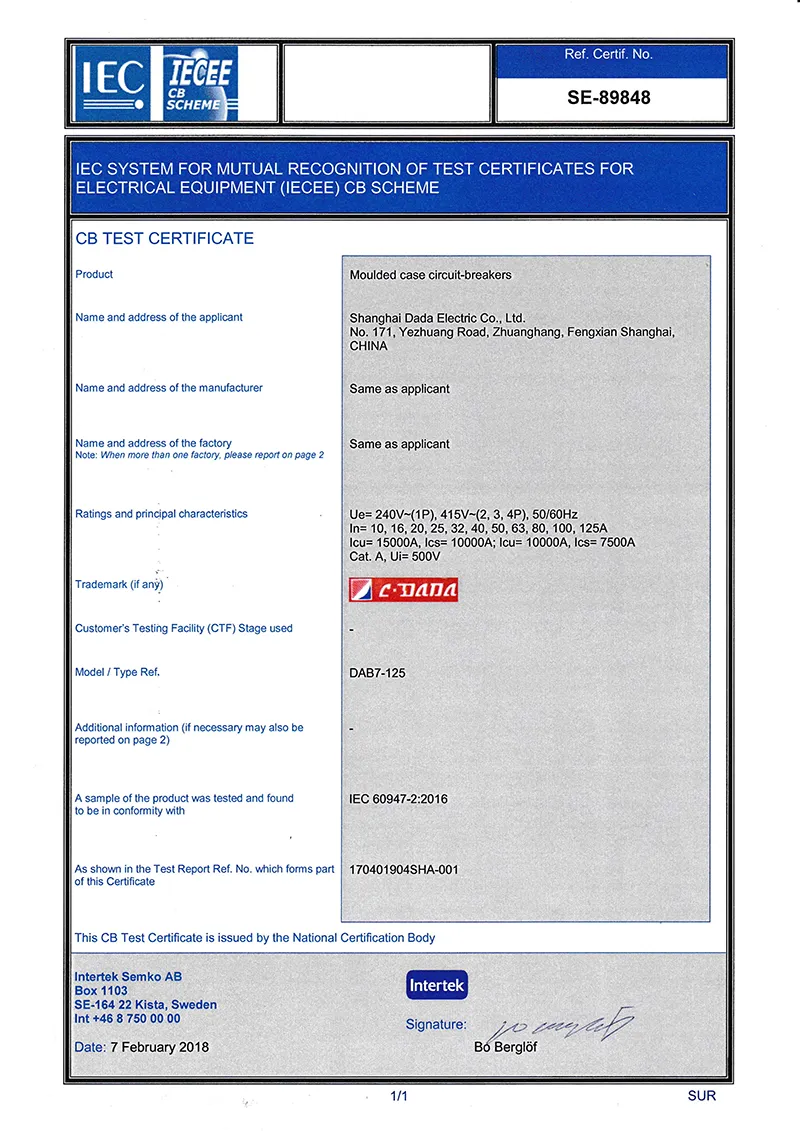

標準	IEC60898-1
定格電流	最大125A
遮断容量	10kA(N)、15kA(H)
極	1P、2P、3P、4P
定格電圧	AC400/415V
頻度	50/60Hz
絶縁電圧	500V
インパルス電圧	4kV
トリッピングカーブ	B、C、D
保護等級	IP20
機械的寿命	8,500回
電気的寿命	4,000～15,000回
配線容量	1～35mm²
動作温度	-5℃～+40℃
インストール	35mmDINレール
幅	27mm(1.5M)
