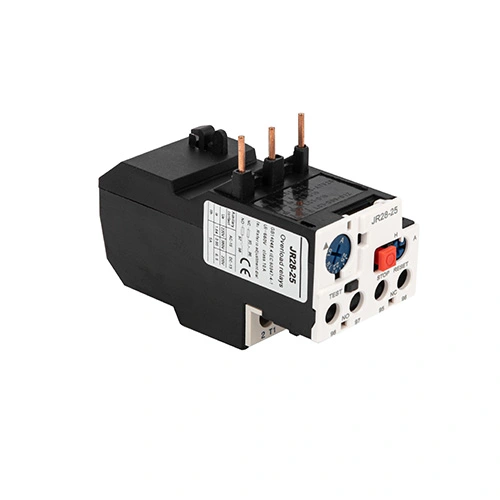

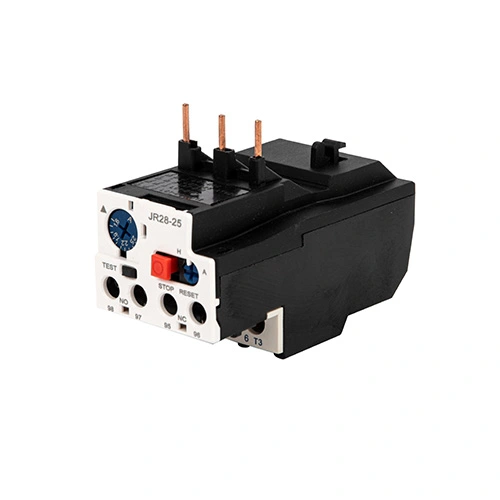

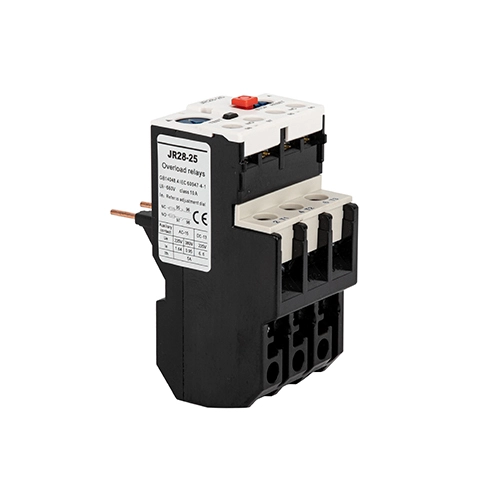

JR28 サーマルリレー

中国の信頼できるメーカーである CDADA が開発した堅牢でインテリジェントな保護ソリューションである JR28 サーマル過負荷リレーでモーターを保護します。 CDADA D シリーズ コンタクタ (D9 ～ D150) とシームレスに統合できるように設計された JR28 リレーは、以下に対する包括的な防御を提供します。

● 過負荷

● 欠相（一相欠相）

● モーターの始動時間が長すぎる

●ローターの長時間の失速

JR28 シリーズは、0.1A から最大 140A までの幅広い調整可能な電流範囲を備えており、小型ファンから大型の工業用ポンプやコンプレッサーまでのアプリケーションをカバーします。制御回路検証用のテスト ボタン、明確なトリップ インジケータ、手動または自動リセットの選択、および不正な調整を防止する密閉可能なカバーが特徴です。実証済みのバイメタル熱技術に基づいて構築され、IEC 60947-4-1 に準拠した CDADA JR28 は、世界中の厳しい環境において信頼性が高く、メンテナンスが容易なモーター保護を保証します。

主な仕様

シリーズ: JR28 サーマルリレー

ブランド: CDADA |メーカー: 上海大達電気有限公司

互換性: D9、D12、D18 ... 最大 D150 コンタクタ用に設計 (LC1-D/F シリーズ)

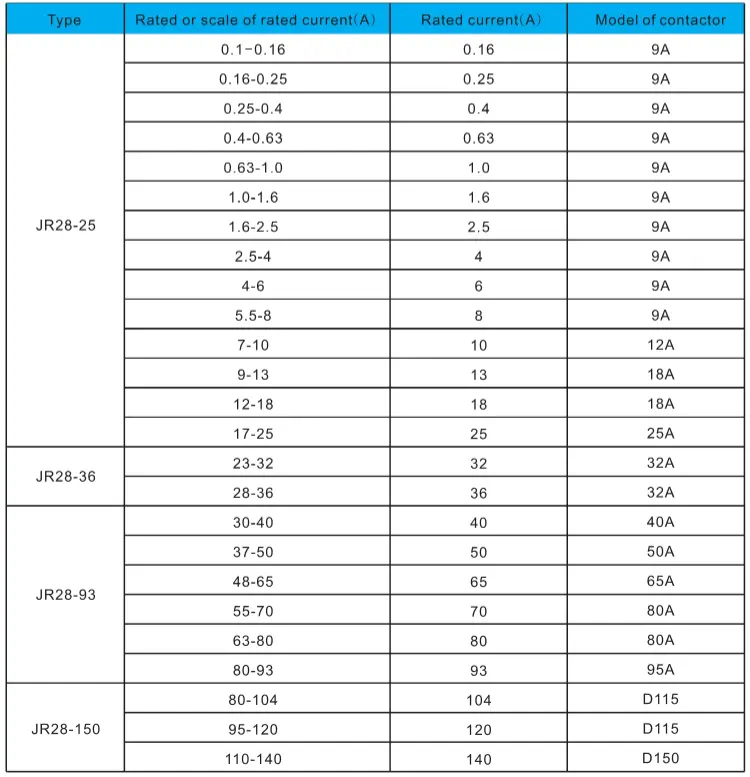

定格電流範囲：0.1A～140A（複数機種：JR28-25、JR28-36、JR28-93、JR28-150など）

極: 3 極 (全相の不均衡を監視)

保護機能:

★ 熱過負荷

★欠相検出

★起動時間の長い監視

★ローターストール保護

リセットモード: 手動または自動 (セレクタースイッチ経由)

テストボタン: トリップをシミュレート - NO と NC の両方の補助接点をアクティブにします

停止ボタン: NC 接点のみを開きます (緊急信号用)

トリップインジケーター: トリップ状態を示す視覚的なフラグ

設定ロック: 不正行為を防止するためにカバーを密閉することができます。

補助接点: 標準 1NO + 1NC (アラーム、PLC フィードバック、またはインターロック用)

取り付け: 互換性のある CDADA コンタクタに直接スナップオン設計

認証: IEC/EN 60947-4-1 に準拠 (CE 文書が入手可能)

CDADA JR28 サーマル過負荷リレーを選ぶ理由?

★ 幅広い電流をカバー

0.1A ～ 140A - フラクショナル HP モーターから 110kW 以上の産業用ドライブまであらゆるものをサポートします。

★ Dシリーズコンタクタとの完全な互換性

D9 ～ D150 に適合するように設計されており、機械的および熱的調整を完璧に保証します。

★ 高度な診断機能

★TESTボタンにより、電源を遮断することなく制御配線を検証します。

★STOPボタンで外部信号を有効にします。

★ トリップインジケーターによりトラブルシューティングが迅速化されます。

★ 産業グレードの信頼性

真のバイメタル熱メカニズム (電子的ではない) - EMI、電圧スパイク、およびソフトウェア障害の影響を受けません。

★ 安全性とコンプライアンスへの対応

密閉可能なカバーは、ロック設定に関する ISO、CE、および工場監査要件を満たしています。

★ 費用対効果の高い保護

モーターの焼損を防ぎ、ダウンタイムを削減し、機器の寿命を延ばします。これは、OEM やシステム インテグレーターにとって理想的です。

★商品により梱包内容が異なります。この情報は見積書と梱包リストに記載されています。標準的な輸出用カートンは、最適なパレット化とコンテナ積み込みを行うように設計されています。

代表的な用途

★ モータースターターアセンブリ: ポンプ、ファン、コンベア用のコンタクターと組み合わせます。

★ HVAC システム: チラー、冷却塔、エアハンドラー

★ 上下水：水中ポンプと遠心ポンプ

★製造：混合機、押出機、包装ライン

★鉱業・建設業：破砕機、ホイスト、換気扇

よくある質問

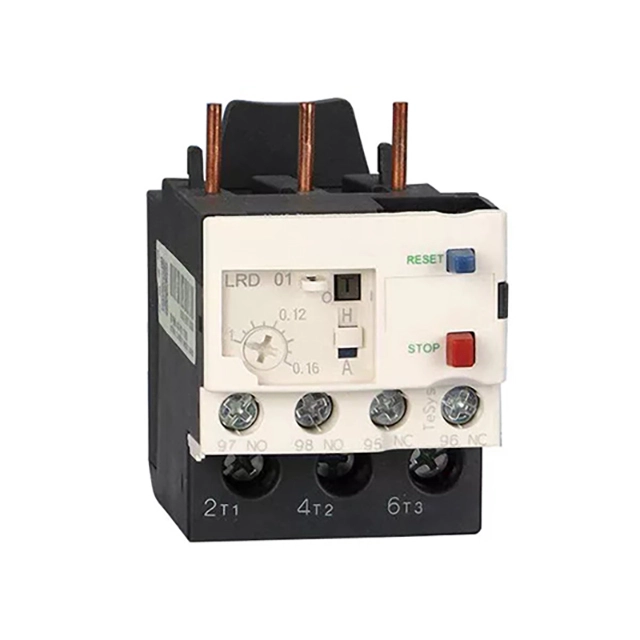

Q1：JR28シリーズとLRDシリーズの違いは何ですか？

A1: どちらも CDADA のサーマル過負荷リレーです。 JR28 シリーズは高電流 (最大 140 A) をサポートし、大型コンタクタ (最大 D150) 向けに設計されていますが、LRD は通常、より低い範囲 (最大 ～104 A) をカバーします。機能的には同様の保護を提供しますが、JR28 は過酷な産業用途に最適化されています。

Q2: JR28 サーマル リレーを非 CDADA コンタクタで使用できますか?

A2: 場合によっては可能ですが、最適なパフォーマンスと保証サポートを得るには、CDADA D シリーズ コンタクター (D9 ～ D150) との組み合わせが必要です。機械的フィット、熱放散、および調整曲線がシステムとして検証されます。

Q3: JR28 では欠相保護はどのように機能しますか?

A3: 1 つの相が失われると、残りの 2 つの導体に不均衡な電流が流れ、バイメタル ストリップに非対称加熱が発生します。 JR28 はこの不均衡を検出し、通常の過負荷時よりも速くトリップし、モーター巻線の損傷を防ぎます。

Q4: 手動リセットは自動リセットより安全ですか?

A4: はい、重要なシステムの場合です。手動リセットでは、オペレータは再起動する前に障害を検査して解決する必要があります。自動リセットは、連続性が優先される無人または遠隔の機器 (冷却ポンプなど) に適しています。

Q5: グローバルブランドではなく CDADA JR28 を選ぶ理由は何ですか?

A5: CDADA は以下を提供します:

●高精度の真の熱差機構

● D9 ～ D150 コンタクタとの完全な互換性 - プラグアンドプレイの信頼性

● テスト、停止、リセット、シール機能を 1 つのコンパクトなユニットにまとめました。

● CE 準拠の品質を備えた競争力のある価格

● 世界中の顧客向けの迅速なテクニカル サポートと英語ドキュメント
