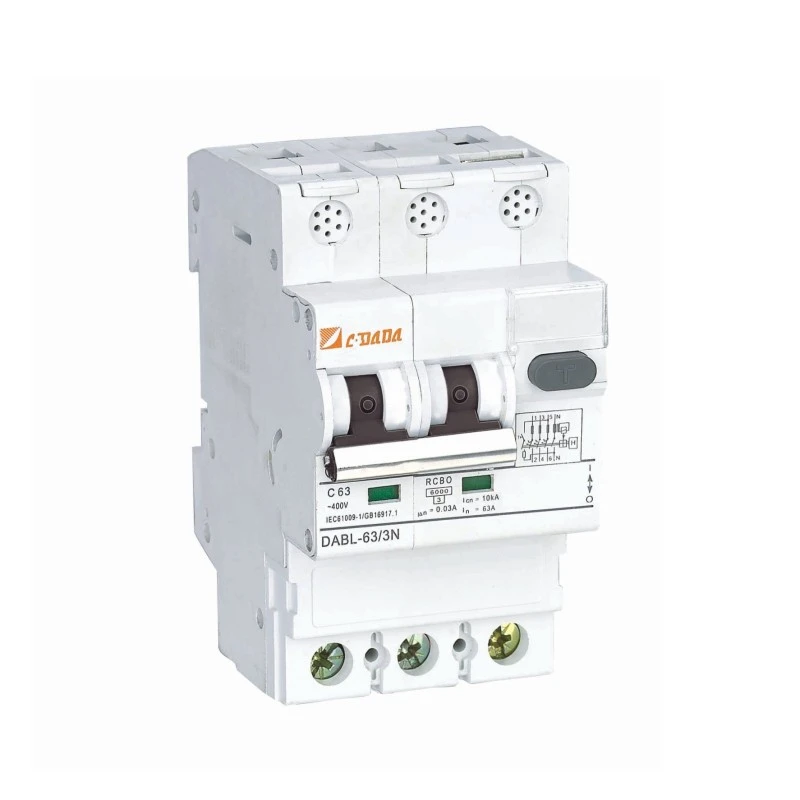

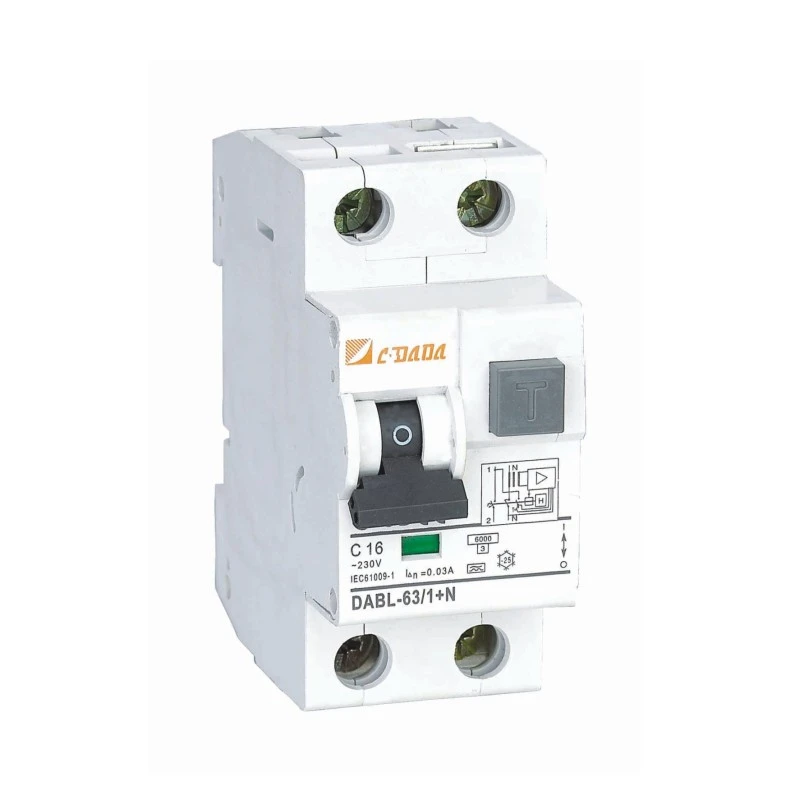

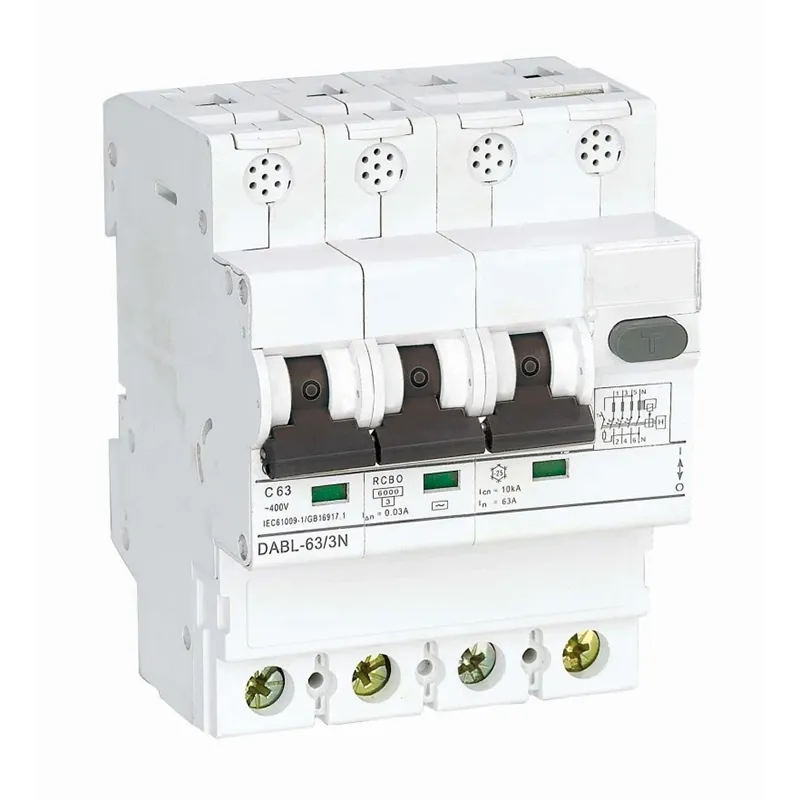

2P 4P 電子式 RCBO

Model:DABL-63

2P 4P 電子式 RCBO (DABL-63) のメーカーおよびサプライヤーとして、CDADA を安心してお選びいただけます。当社の製品はCE/CB/RoHS認証を取得しています。 30mA漏れ+過負荷+短絡保護を組み合わせています。 6kA、-25°C ～ +40°C、屋外/ガレージ回路に最適です。

お問い合わせを送信

製品説明

CDADA DABL-63 2P 4P 電子タイプ RCBO は、上海 DADA Electric CO., LTD が設計した過電流保護機能を備えたコンパクトでインテリジェントな残留電流サーキットブレーカーで、最新の電気設備の安全性を最大限に高めます。 2P (1+N) および 4P (3+N) アプリケーション向けに設計されたこの電子 RCBO は、4 つの機能を 1 つにまとめた保護を提供します。

感電防止（30mA残留電流検出による）、

過負荷保護、

短絡遮断（遮断容量6kA）、

サージ抑制（D級バリスタ内蔵）。

DABL-63 は、屋外ソケット、ガレージ照明、地下回路、家電フィーダに最適で、CE、CB、RoHS 規格を満たしており、超高感度の障害検出用の電子差動モジュールを備えています。 2 モジュール DIN 幅、独立した接触位置インジケータ、-25 °C ～ +40 °C の動作範囲を備え、さまざまな気候や住宅/商業環境での信頼性を実現するように設計されています。

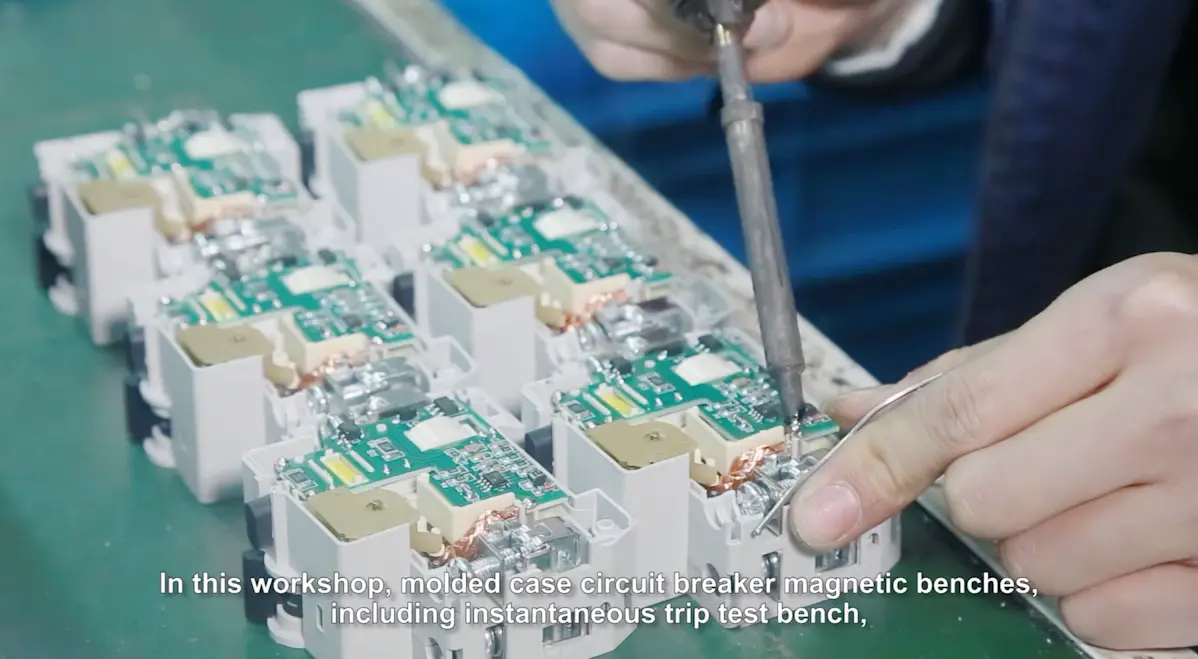

2P 4P Electronic Type RCBO

主な仕様

型式：DABL-63シリーズ

タイプ: 電子 RCBO (過電流保護付き残留電流ブレーカー)

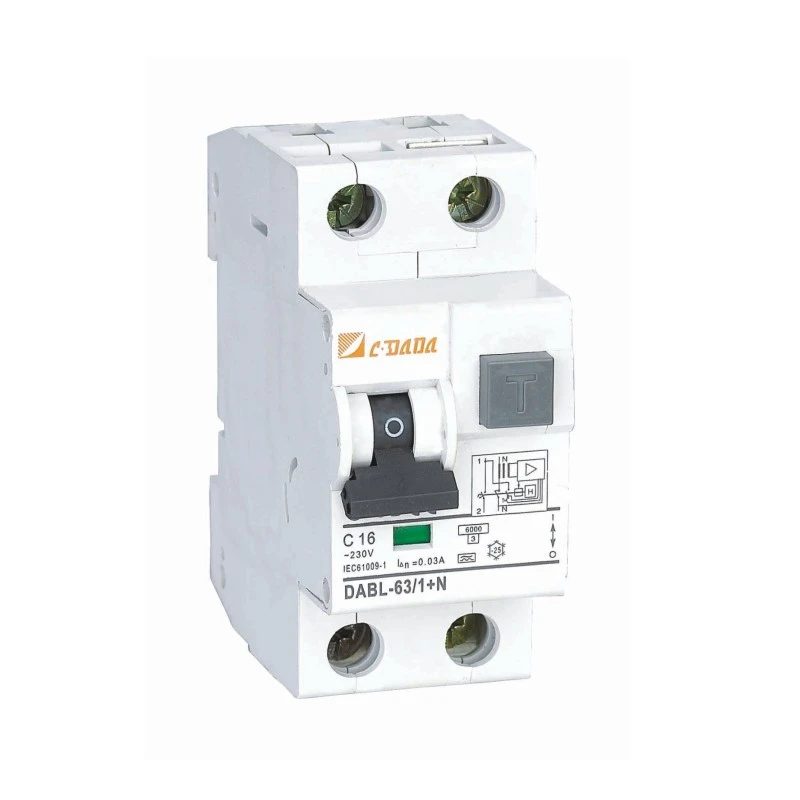

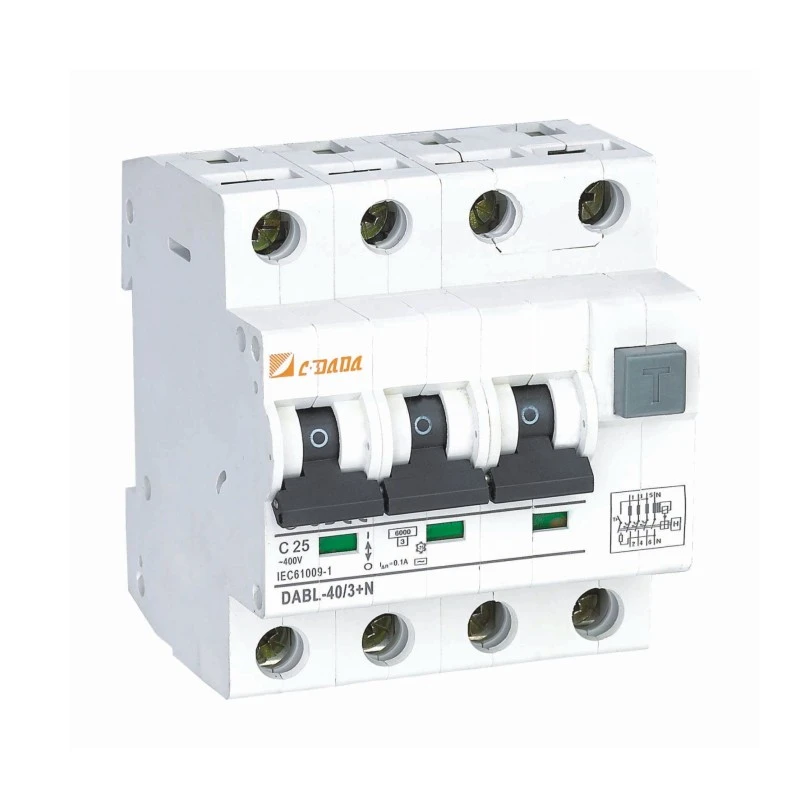

極数：2P（1+N）または4P（3+N）

定格電流 (入力): 通常 6 ～ 63A (DAB7-63 プラットフォームに基づく)

残留感度 (I△n): 30mA (個人保護基準)

遮断容量: 6kA、10kA

保護機能:

残留電流（漏れ）

過負荷（熱）

短絡（電磁）

サージ過電圧（内蔵D級バリスタ経由）

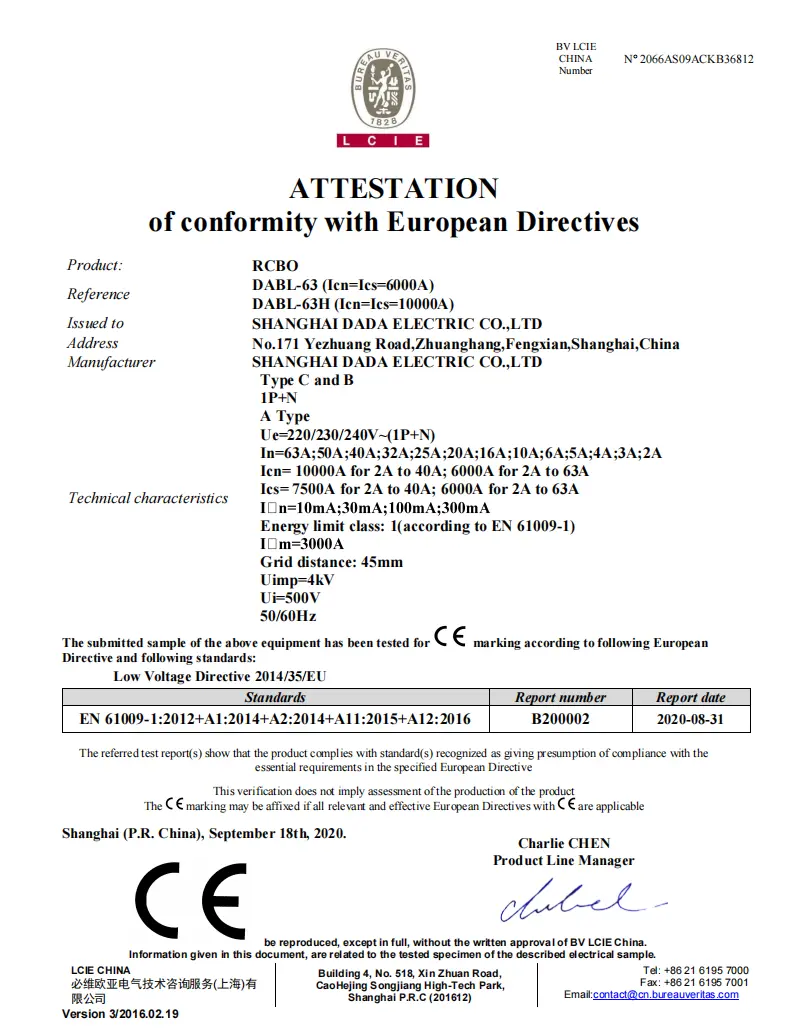

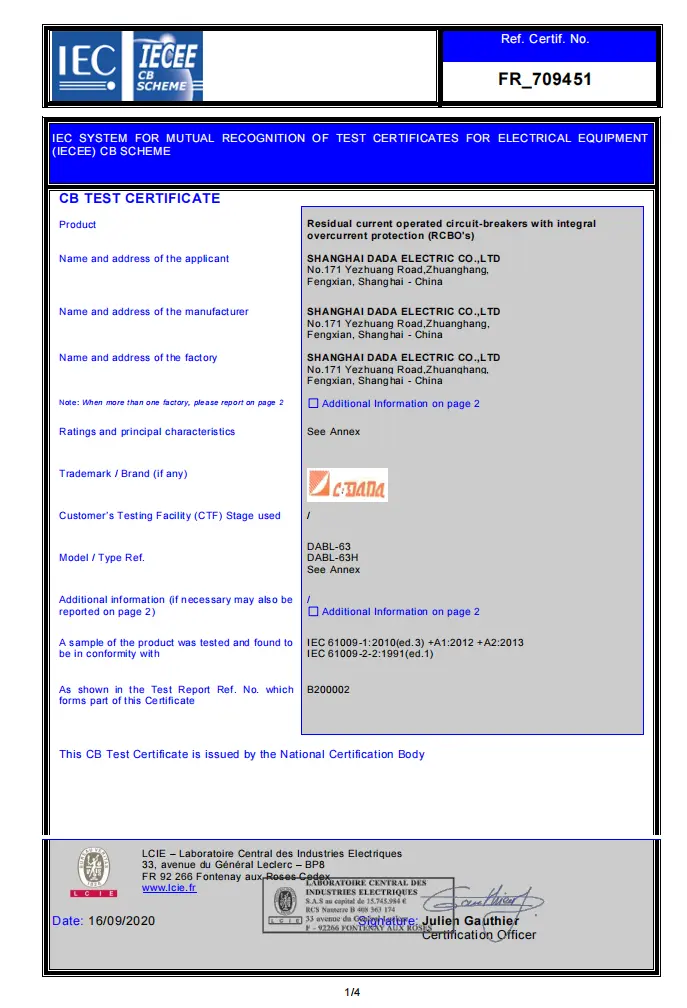

認証: CE、CB、RoHS

動作温度: –25°C ～ +40°C

取り付け: 35mm DIN レール上の 2 モジュール幅

技術データシート

RCBO DABL-63 電子式
一般配電の保護用 (IEC/EN 61009)
数の極		1P+N
電気的性能
定格電流 In( A )		6、10、16、20、25、32、40、50、63A
リリースタイプ		電子式
機能		短絡、漏電、過負荷、過電圧、絶縁に対する保護
残留電流の種類		ACとA
定格周波数 f ( Hz)		50-60Hz
定格使用電圧ue (V) AC		230/400
定格残留電流動作 I△n( mA)		10、30、100、300
無動作時の定格残留電流 I△no( mA)		5、15、25、50、300
コス		0.5
絶縁電圧Ui		500V
定格インパルス耐電圧 Uimp		6KV
瞬時引き外しタイプ		B/C/D
定格短絡電流 Icn(kA)		6kAと10kA
寿命(O~C)	機械式	12000
	電気	6000
接続と設置
保護等級		IP40
ワイヤ mm²		1～25
使用温度（日平均35℃以下）		-5 ～+40℃
湿気や熱に対する耐性		クラス2
海抜高度		≤2000
相対湿度		+20℃、≤90%;+40℃、≤50%
汚染度		2
設置環境		明らかな衝撃や振動を避けてください
インストールクラス		クラスⅡ、クラスⅢ
アクセサリーとの組み合わせ
補助接点		はい
警報接点		はい
ALT+AUX		はい
シャントリリース		はい
不足電圧解除		-
過電圧解除		はい
寸法(mm) (幅×高さ×長さ)	a	35
	b	80.4
	c	72
