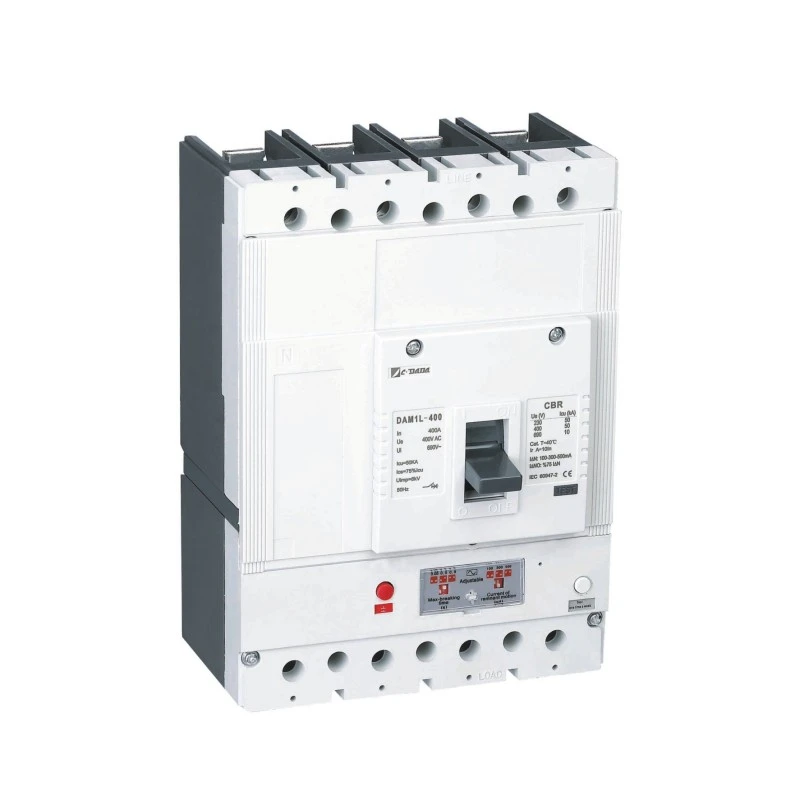

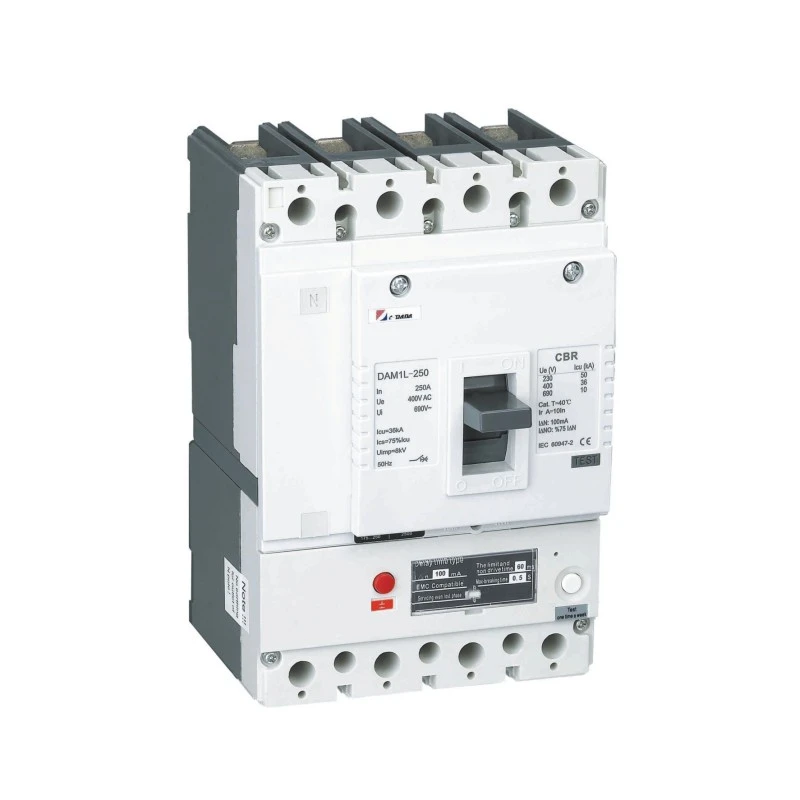

残留電流動作機能付きACタイプサーキットブレーカ

CDADA DAM1L 残留電流操作付き AC タイプサーキットブレーカーは、上海 DADA Electric CO., LTD が設計した高信頼性漏電 MCCB で世界の安全基準を満たしています。正弦波 AC 地絡に対する信頼性の高い保護のみ (IEC 60755 に準拠)。

400V/415V で定格 10A ～ 500A の 4P 成形ケース ブレーカーとして設計されており、過負荷、短絡、残留電流保護を 1 つのコンパクトなユニットに統合しています。 CE、CB、SEMKO 認証を取得した DAM1L は、標準的な住宅用配線、照明回路、電子ドライブのないモーター負荷など、純粋な AC 漏電検出で十分なアプリケーションに最適です。

調整可能な I△n (30mA ～ 1000mA)、多相電源エレクトロニクス (最低 50V まで動作)、および堅牢なアーク分離により、AC タイプ RCD 要件に厳密に準拠しながら、建物、トンネル、インフラストラクチャでのフェールセーフ性能を実現します。

主な仕様

主な特徴:

★多相電源RCD回路→50V以上で動作

★ 押してテストボタン

★ メイン接点とアーク接点を分離

★ 調整可能な磁気トリップ (0.8 ～ 1.0×インチ)

★ 強力なEMI耐性

★ 完全なアクセサリのサポート (シャントトリップ、補助接点、回転ハンドル)

CDADA AC タイプ CBR を選ぶ理由?

★真のACタイプ準拠

「ユニバーサル」A タイプ デバイスとは異なり、CDADA の AC タイプ CBR は正弦波 AC 漏れに対してのみ最適化されており、電子負荷 (VFD、SMPS など) が存在しない場合に高いコスト効率を提供します。

★ フェイルセーフ電源設計

RCD 電子回路はすべての相から電力を供給するため、単相損失や重大な不足電圧が発生した場合でも確実に動作します。これは、単相電源の競合他社に比べて重要な利点です。

★二重の安全の役割

● 30mA: 人体衝撃保護のための IEC に適合

●100mA～1000mA：ケーブルや接続箱の絶縁不良火災を防止します。

★現場で調整可能な保護

設置条件に合わせて感度と遅延時間を調整し、規制への準拠を維持しながら迷惑なトリップを回避します。

★ 産業グレードの統合

MCCB と RCD を 1 つの密閉ユニットに統合することで、スペースを節約し、配線エラーを減らし、完璧な調整を保証します。

★ 世界中で受け入れられています

CE、CB、SEMKO を取得しており、ヨーロッパ、中東、アフリカ、アジア全域での使用が承認されており、輸出志向のパネル製造業者にとって理想的です。

★当社の製品は、多くの国の電力網プロジェクト、産業プラント、商業ビル、インフラプロジェクトに供給されています。

★ 当社は研究開発に継続的に投資し、世界標準と市場動向を監視し、業界の専門家と協力して製品ポートフォリオをアップグレードします。

代表的な用途

住宅用建物: 電子機器のないメインパネルまたはサブ回路 (照明、ソケット)

商業用照明: オフィスの天井回路、廊下の照明

従来のモーター負荷: ポンプ、ファン、コンプレッサー (非 VFD 駆動)

インフラ: トンネル照明、街路キャビネット、エレベーター機械室

コスト重視のプロジェクト: A タイプの RCD が不要であり、仕様が過剰な場合

よくある質問

Q1: 残留電流装置の「AC TYPE」とは何を意味しますか?

A1: AC タイプ CBR は、滑らかな正弦波交流残留電流 (ヒーターやモーターの絶縁損傷などによる) にのみ反応します。携帯電話の充電器や LED ドライバーなどの電子機器からの脈動 DC は検出されません。このような負荷がある場合にはAタイプをご使用ください。

Q2: このAC CBR 63Aを家庭用コンセント回路に使用できますか?

A2: 回路に電子デバイス (白熱灯や旧式のやかんなどの純粋な抵抗負荷など) がない場合のみです。テレビ、ラップトップ、または LED ライトを備えた現代の家庭の場合は、代わりに A タイプ RCD を選択してください。

Q3: A タイプではなく AC タイプを選択する理由は何ですか?

A3: 純粋な AC 環境ではコストが低くなり、誤トリップに対する耐性が高くなります。システムに整流器、インバーター、またはスイッチモード電源がない場合は、AC タイプで十分であり、より経済的です。

Q4: 1 つのフェーズが失敗しても機能しますか?

A4: はい！ RCD 回路は多相電源によって駆動されるため、欠相時や 50V までの電圧降下時でもアクティブなままとなり、継続的な漏れ保護が保証されます。

Q5: 残留電流動作を備えた AC タイプサーキットブレーカーに CDADA を選択する理由は何ですか?

A5: CDADA は以下を提供します:

●真のIEC 60755準拠のACタイプ設計

● MCCB + RCD を 1 つのユニットに統合 (互換性の問題なし)

● 信頼性を高める多相電源エレクトロニクス

●現場でのI△nと遅延時間の調整が可能

● グローバル認証 (CE/CB/SEMKO) と OEM フレンドリーな価格設定
