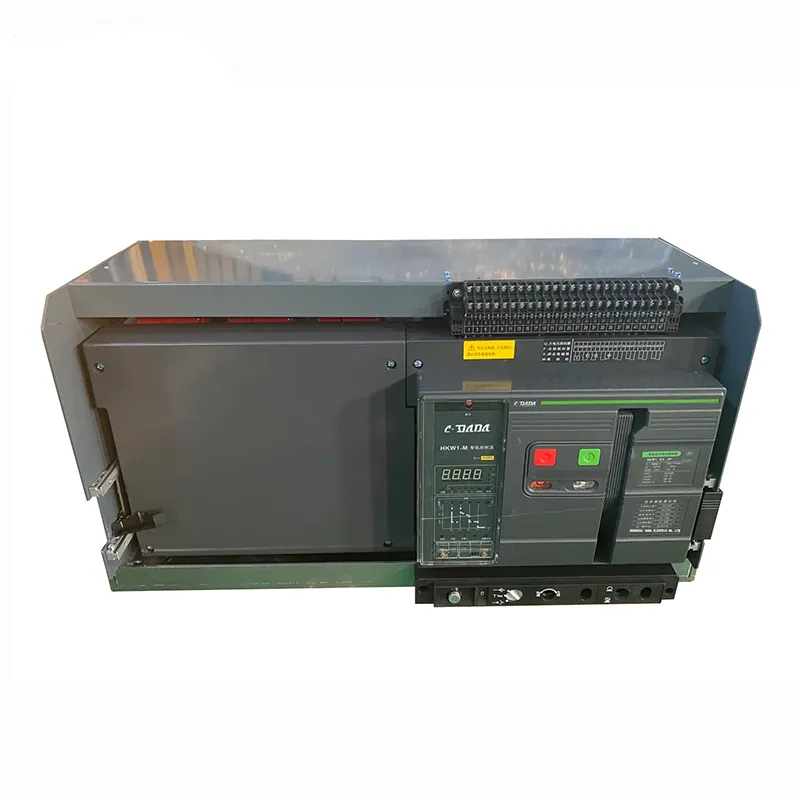

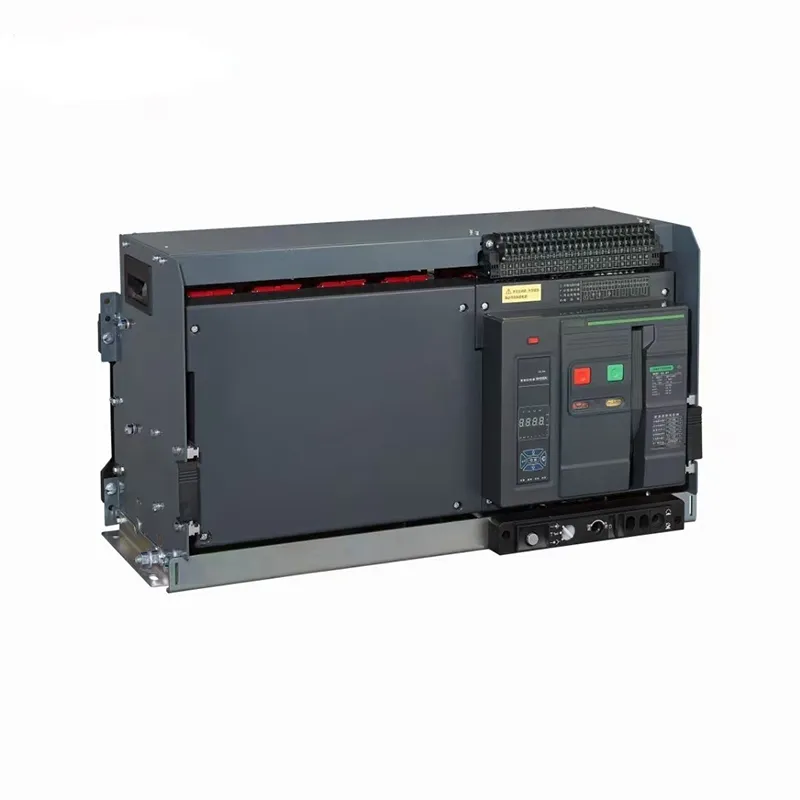

6300A 気中遮断器

この CDADA 6300A エアサーキットブレーカーは、大量調達に最適で、AC 50Hz、690V の互換性と 4000A ～ 6300A の電流範囲を備えたミッションクリティカルなインフラストラクチャ向けに構築されています。この ACB (4P モデル) は、発電所、鉱山、および大規模な産業施設に最適なインテリジェントな選択的保護を提供します。オープン インターフェイスを介して 4 つのリモートをサポートし、SCADA およびスマート グリッドと統合し、コントローラーなしで信頼性の高いアイソレーターとして機能します。

製品パラメータ

製品の特徴と用途

発電所アプリケーション向けの CDADA 6300A ACB は、全負荷条件下で極めて高い信頼性を発揮するように構築されています。強化された接触システムとマルチチャンバ アーク シュートにより、実用グレードの開閉装置にとって重要な 120kA 障害レベルでの安全な遮断が可能になります。 6300A 引出空気回路ブレーカーと固定 ACB 構成の両方で利用可能で、バスバー全体の通電を遮断することなく迅速なメンテナンスをサポートします。

エンジニアが CDADA 6300A を指定する理由:

★CDADAの低圧ACBラインナップの中で最高の遮断容量

★ 6300Aの連続動作を実現する最適化された熱設計

★ 主要な開閉装置 OEM との事前設計された互換性

★ オプションの漏電保護機能付きインテリジェントコントローラー

制作内容

6300A 気中遮断器の大手メーカーである SHANGHAI DADA ELECTRIC は、精密鋳造と CNC 機械加工を採用し、フレームとコンタクト アームの寸法精度を確保しています。各ユニットは次のことを行います。

★全負荷温度上昇テスト（6300Aで≤55K）

★ICUでの3サイクル短絡検証

★通信プロトコル検証（Modbus/Profibusオプション）

競争上の差別化:

★接触面には6層銀メッキを施し、低抵抗を実現

★ 将来のアップグレードに備えたモジュラーコントローラーベイ

★IP54規格の端子カバーを使用した輸出用パッケージ

CDADA ファクトリーの利点:

● OEM および ODM の経験: 42 年以上。

● 年間生産量: サーキットブレーカー 3,000,000 個。

● 工場規模: 50,000 平方メートル。

●主な加工機：100台。

●品質検査機：50台。

● 当社スタッフ: 従業員 400 名。

● 技術エンジニア: 従業員 32 名。

● 当社は世界最大の専門機関で製品を認証しています。

● 問題を効率的に解決するために常に連絡を取り合います

よくある質問

Q1: CDADA 6300A シリーズで利用可能な最大定格電流はどれくらいですか?

A1: CDADA 6300A シリーズは最大 6300A の定格電流をサポートしますが、中間オプションとして 4000A と 5000A があります。

Q2: 6300A 気中遮断器は発電所の主な収入源に適していますか?

A2: はい。発電所、変電所、重工業の主配電用に特別に設計されており、400 V で最大 120 kA の Icu を実現します。

Q3: 6300A モデルの場合、1 極あたり何本の銅棒が必要ですか?

A3: 6300A の場合、安全な通電と低い温度上昇を確保するには、1 極あたり 6 本の 120×10 mm 銅バーが必要です。

Q4: このブレーカーはインテリジェントコントローラーなしで動作できますか?

A4: はい。コントローラが取り付けられていない場合、ベース ユニットは手動アイソレータとして機能しますが、インテリジェントな保護にはオプションのコントローラ モジュールが必要です。

Q5: CDADA はカスタム極構成 (例: 4P の代わりに 3P) を提供していますか?

A5: もちろんです。 4P は接地に敏感なアプリケーションの標準ですが、特定のシステム設計のリクエストに応じて 3P バージョンも利用できます。
