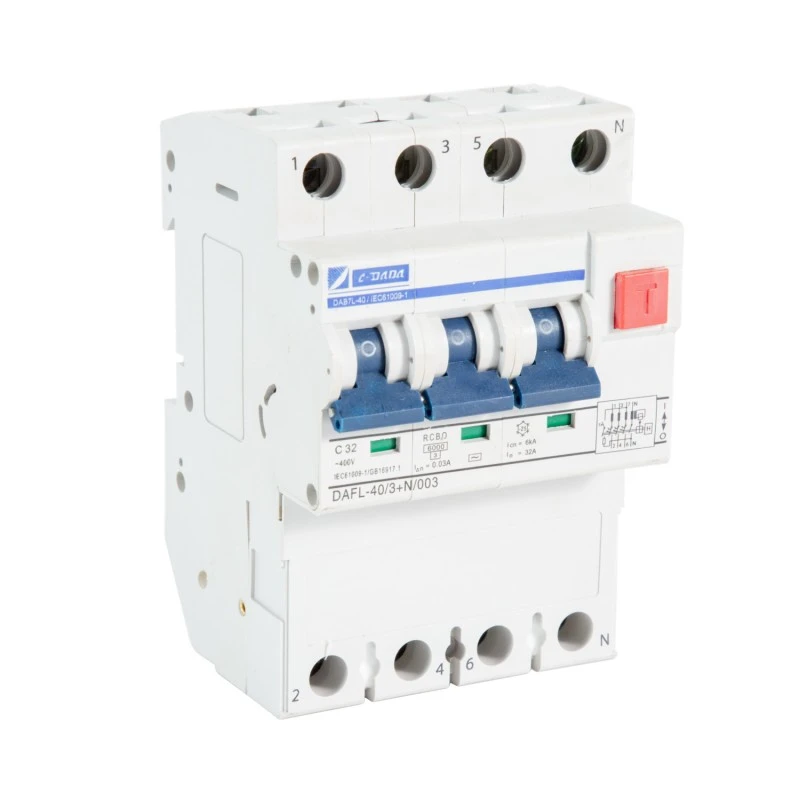

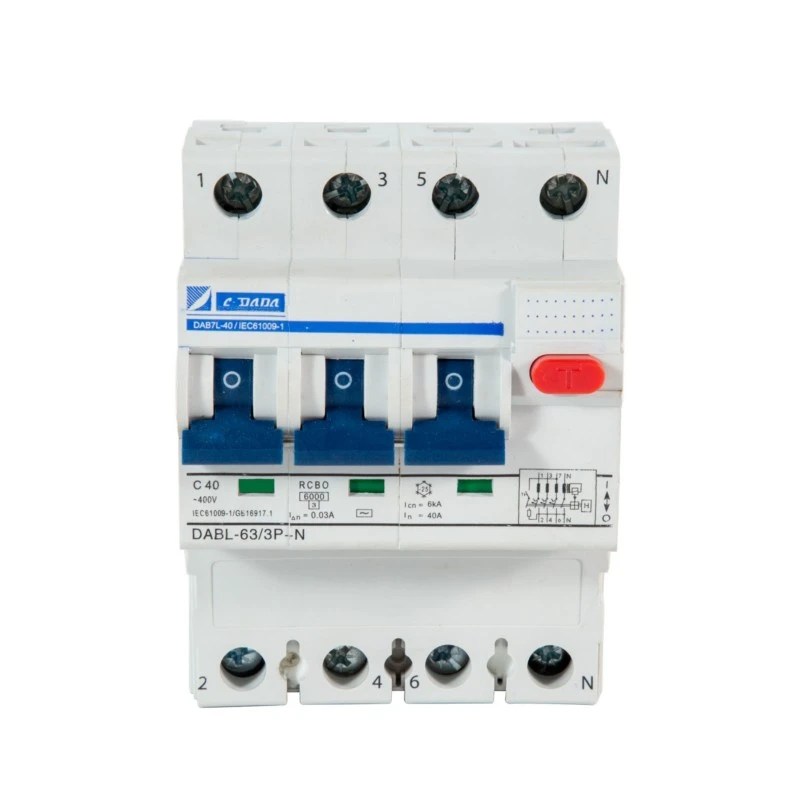

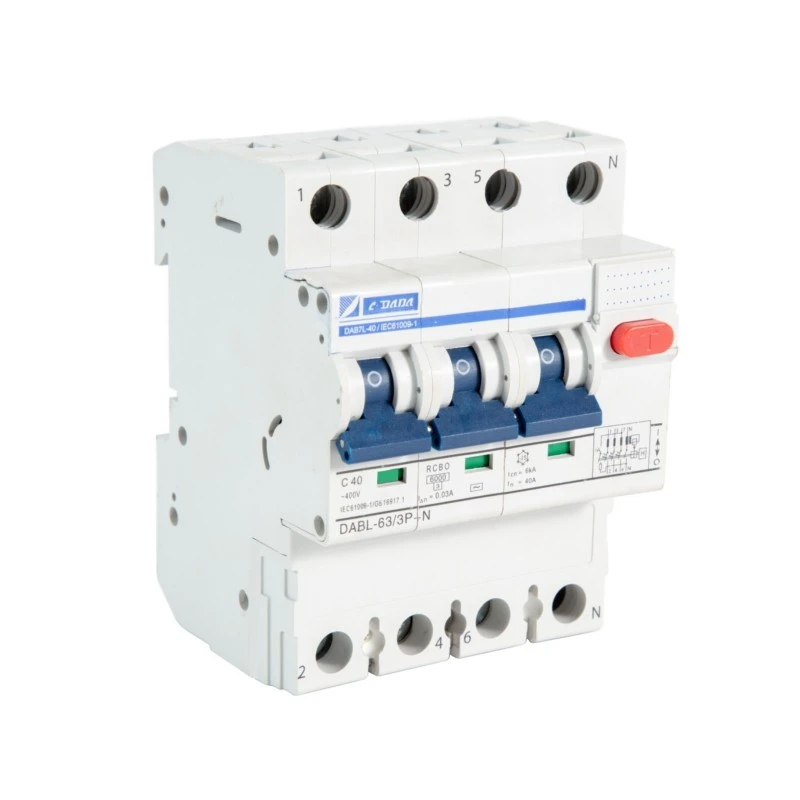

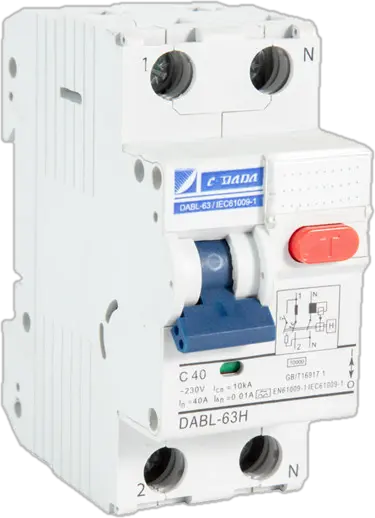

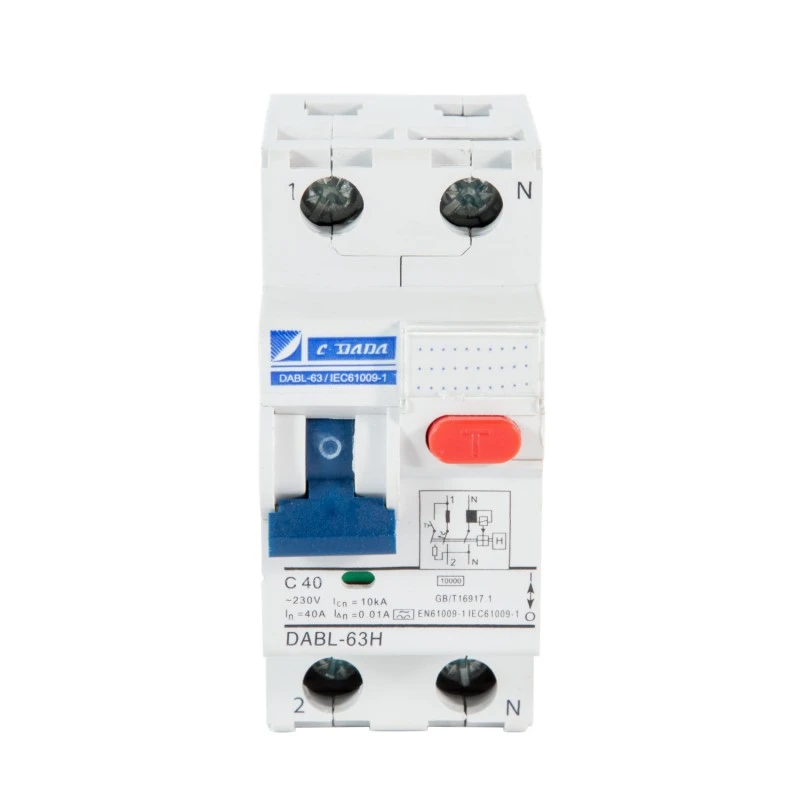

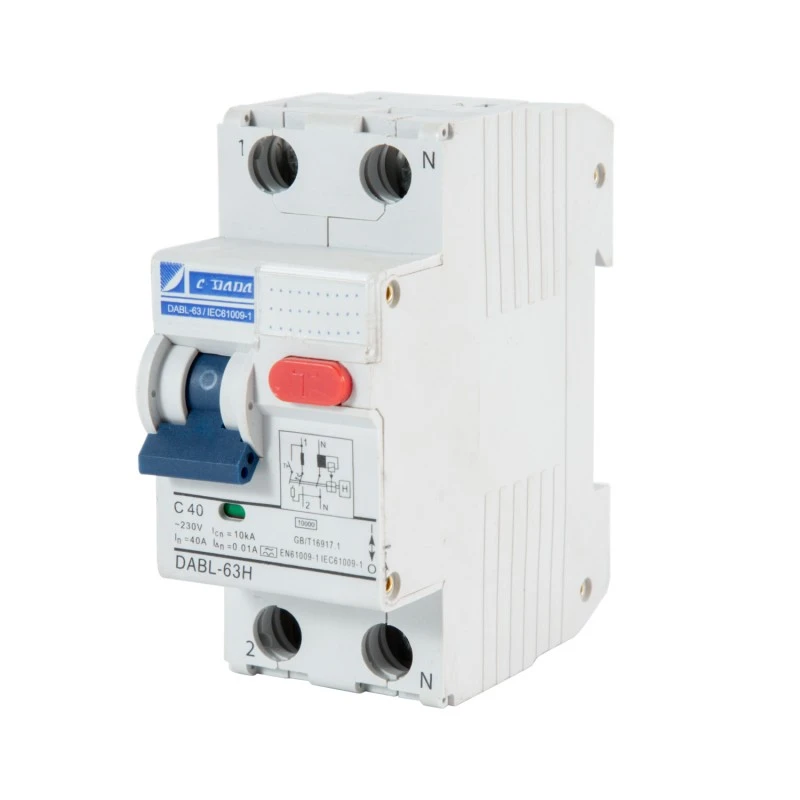

2P 4P 電磁RCBO

電力の信頼性が不確実な環境における妥協のない安全性のために、上海 DADA Electric CO., LTD. CDADA DABF-63 2P 4P 電磁 RCBO は、電子部品や外部電源なしで動作する過電流保護機能を備えた真の 2P/4P 電磁残留電流回路ブレーカーです。 IEC 規格に従って設計されたこの RCBO は、1 つのデバイスで 3 つの重要な保護を提供します。

★ 感電防止（30mA残留電流検出による）、

★過負荷保護（サーマル機構）、

★短絡遮断機能（磁気開放、6kA）。

DABF-63 は、屋外コンセント、ガレージ、地下室、田舎の設置場所に推奨されており、中性点が失われた場合、電圧が低下した場合、または停電中であっても機能し続けます。これは、電子的代替品に比べて重要な利点です。独立した接点位置インジケータ、-25°C ～ +40°C の動作範囲、および堅牢な端子設計により、最も重要な箇所でフェールセーフ性能を実現します。

主な仕様

型式：DABF-63シリーズ

タイプ: 電磁 RCBO (電子機器なし、補助電源不要)

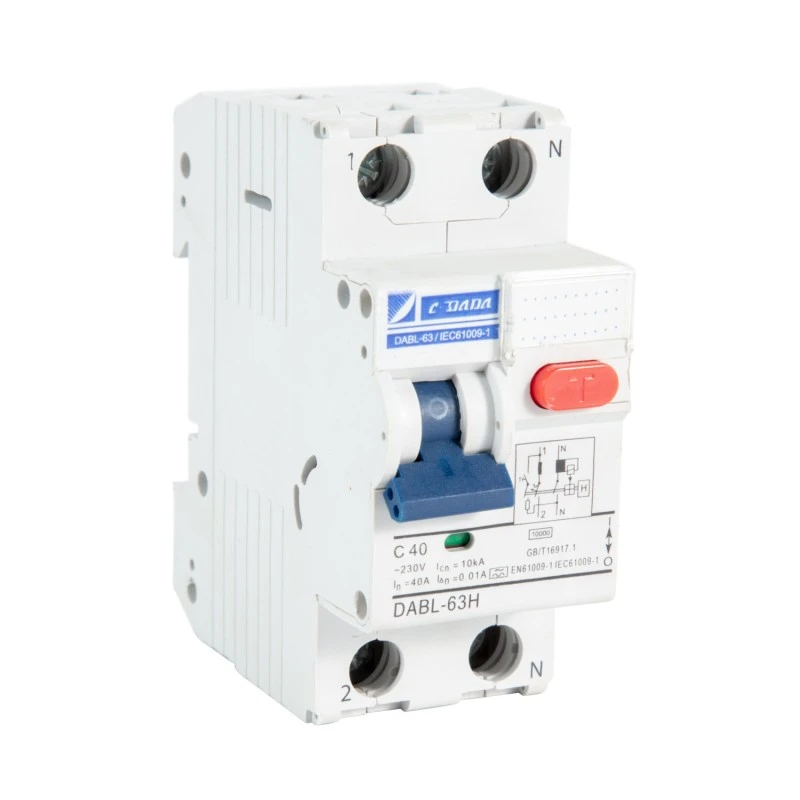

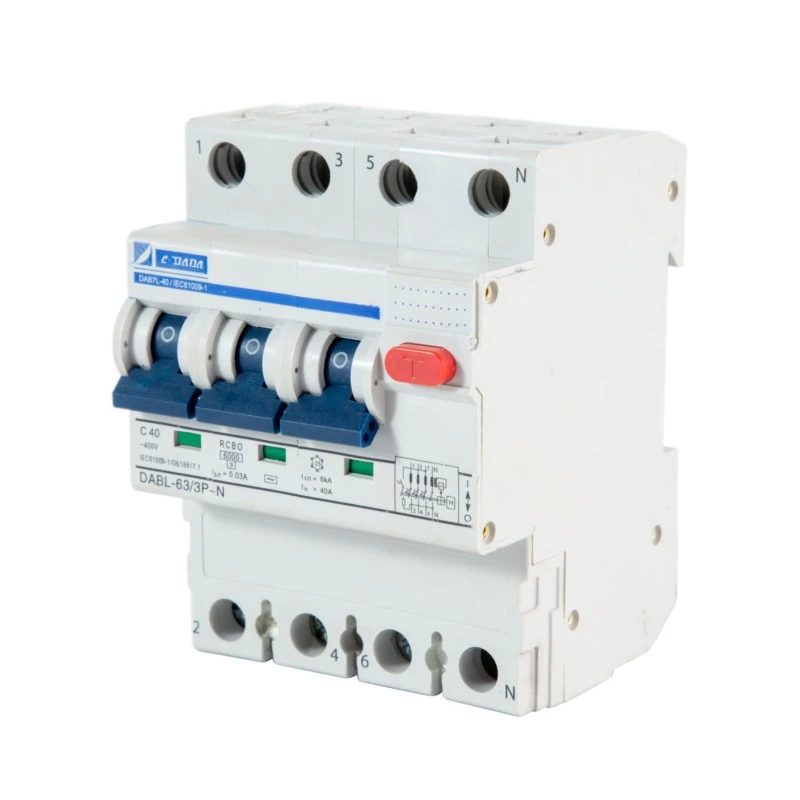

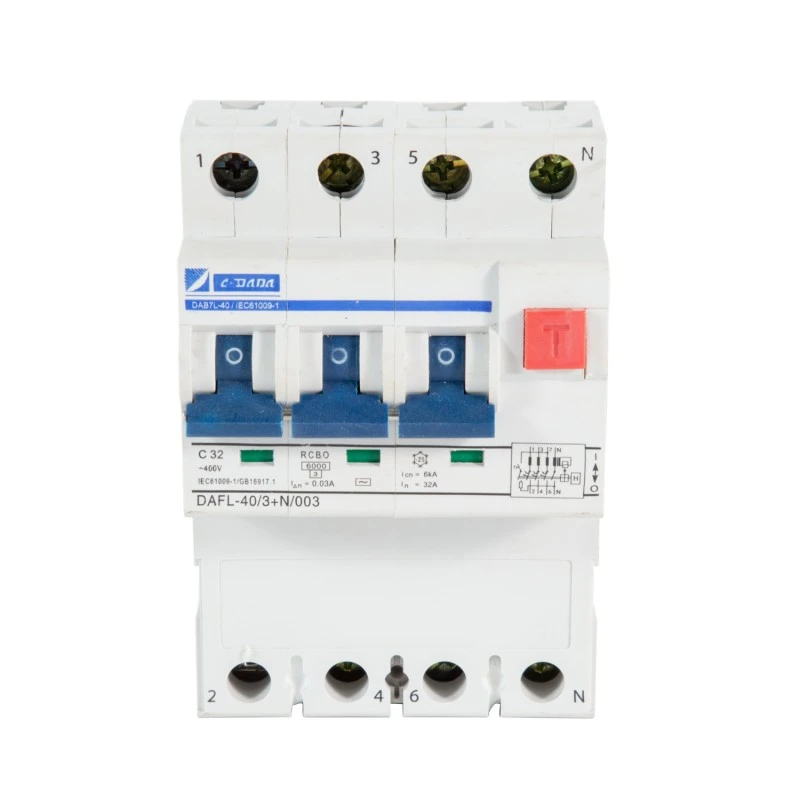

極数：2P（1+N）または4P（3+N）

定格電流 (入力): 6 ～ 63A (DAB7 プラットフォームに基づく標準範囲)

残留感度 (I△n): 30mA (個人保護用の標準; 100mA オプション)

非トリップ電流: 0.5 × I△n

I△nでのトリップ時間: ≤ 0.1s

遮断容量: 6kA

保護機能:

残留電流 (漏れ) – 電磁検知

★ 過負荷 – バイメタルサーマル

★ 短絡 - 磁気リリース

★動作温度：-25℃～+40℃

取り付け: 35mm DIN レール上の 2 モジュール幅

主な特徴:

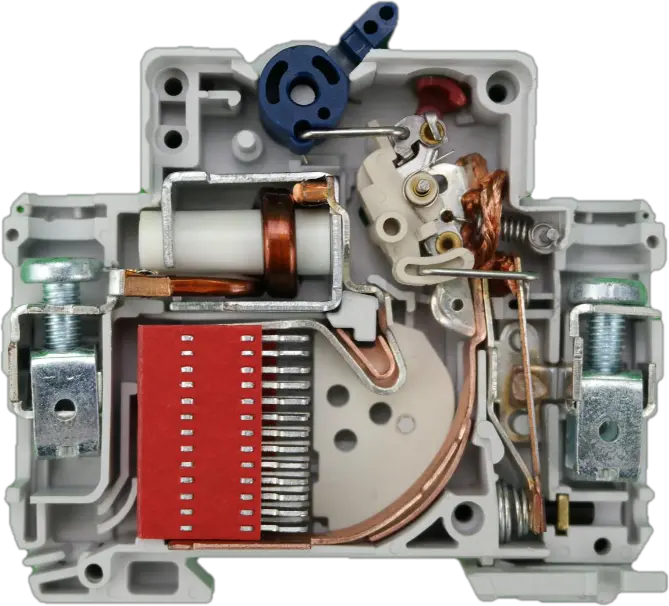

★純電磁差動機構

★独立した接点位置表示器（真のON/OFF/トリップ状態）

★「TEST」ボタンで毎月の機能チェックが可能

★ノッチ付き端子クランプ → 熱損失が少なく、グリップ力が強い

★銀ベアリング接点 → 高耐久性、低抵抗

★ 十字ネジ（+/-） → 簡単取り付け

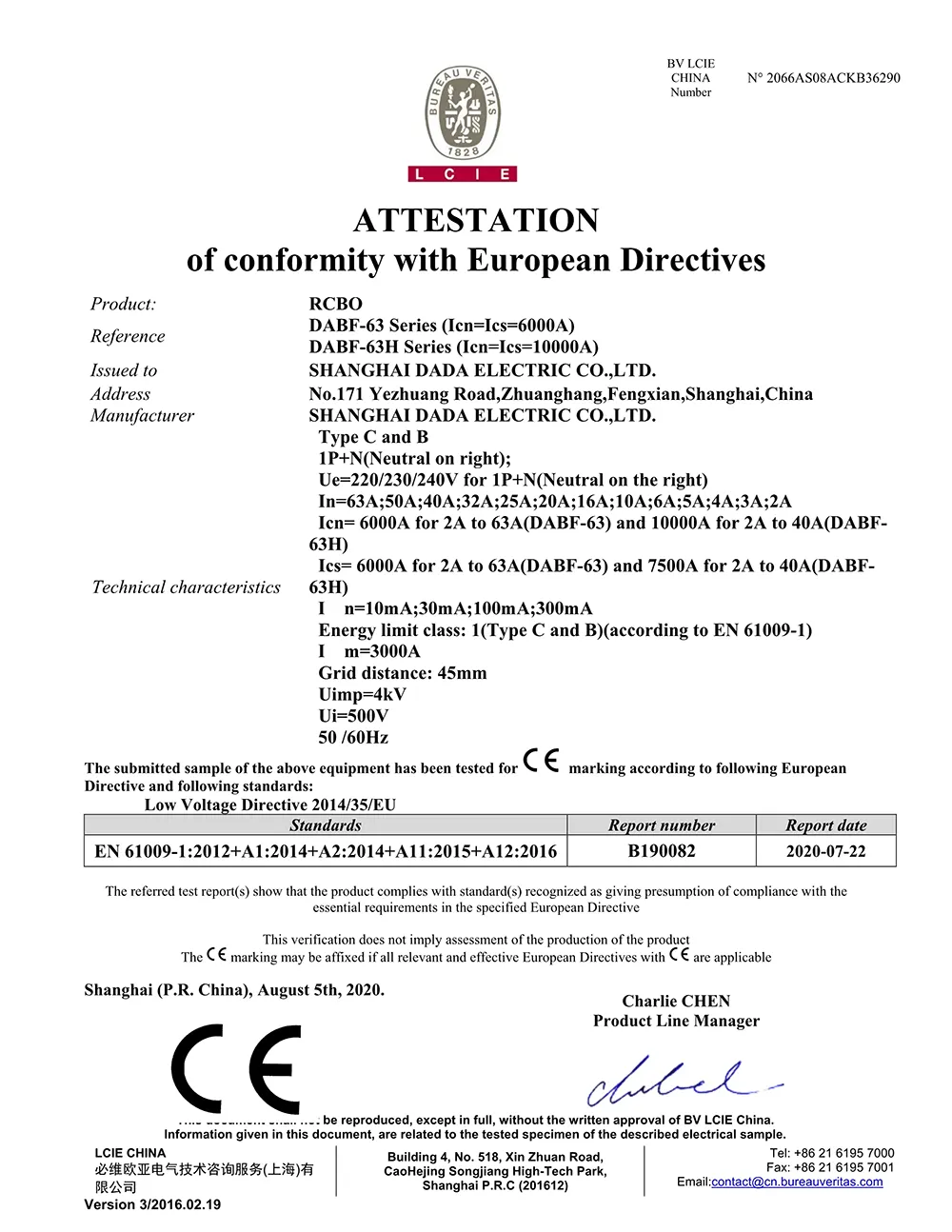

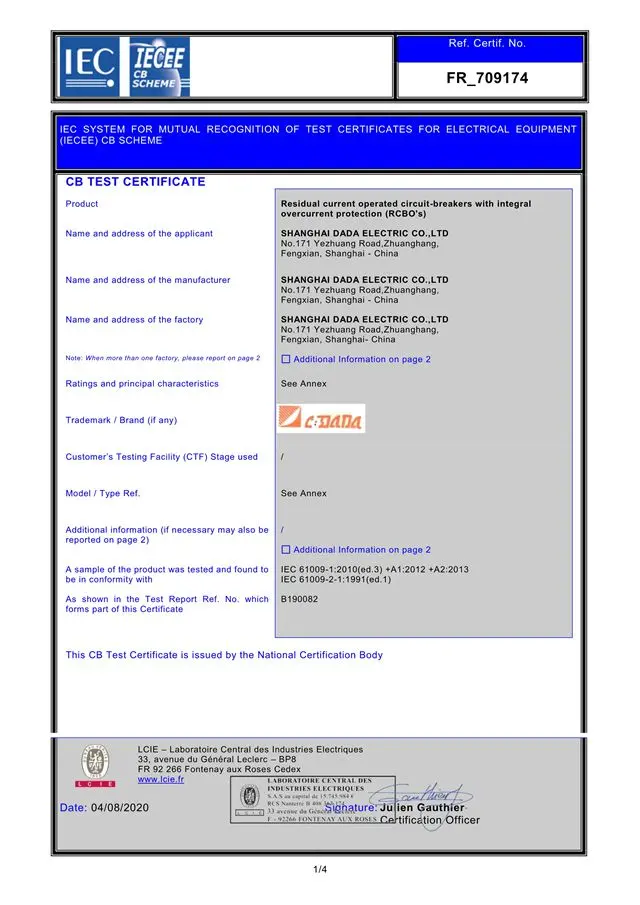

★認証：CE、CB（RoHS準拠材料）

CDADA 電磁 RCBO を選ぶ理由?

★ 電源なしでも動作 – これまでにない

電子 RCBO とは異なり、当社の 2P 4P 電磁 RCBO は漏電を検出するために線間電圧を必要とせず、中性点の故障、電圧低下、または完全な停止時に保護を確保します。

★ 過酷な場所や遠隔地に最適

農村地域、建設現場、農場、トンネル、電子機器が誤動作する可能性がある不安定な送電網のある地域に最適です。

★ 本質的にフェイルセーフ

半導体を使用しない = 経年劣化、ソフトウェア エラー、EMI 感度がありません。電磁物理学が証明されたばかりです。

★稼働状況が一目瞭然

独立した接触インジケータは、実際の接触状態を示します。これは、メンテナンスと安全性の監査に重要です。

★ コンパクト＆信頼性

2 モジュール サイズによりパネル スペースが節約され、銀合金接点と堅牢な端子により長寿命が保証されます。

★ グローバルコンプライアンス

IEC、CE、CB 規格の認定を受けており、輸出および国際プロジェクトで信頼されています。

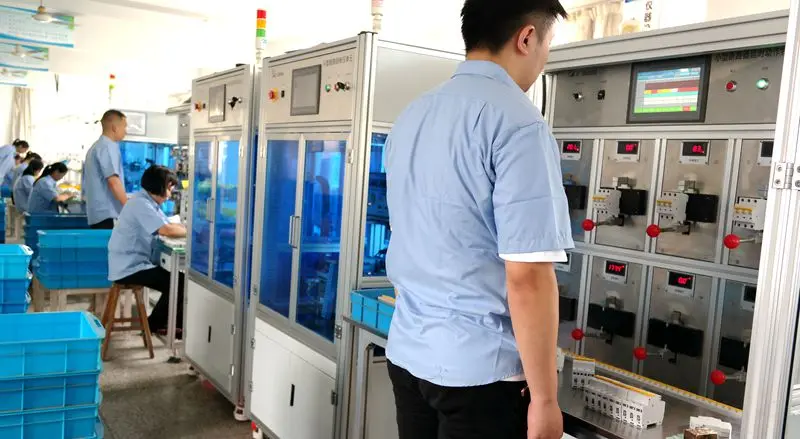

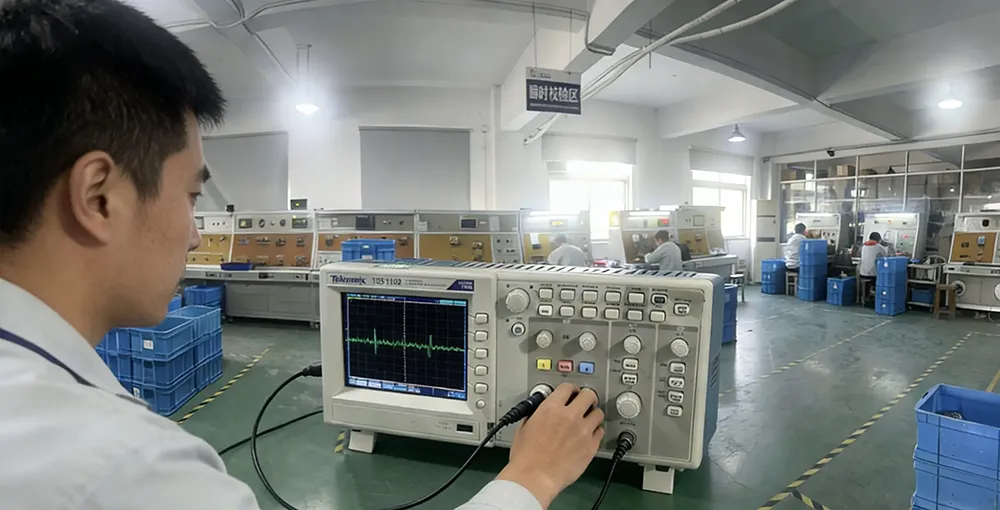

★ 当社の施設から出荷されるすべての製品を 100% 検査することが当社のポリシーであるため、当社の施設から出荷される前に製品が機能的に 100% 正確であることを絶対の確信を持って保証できます。

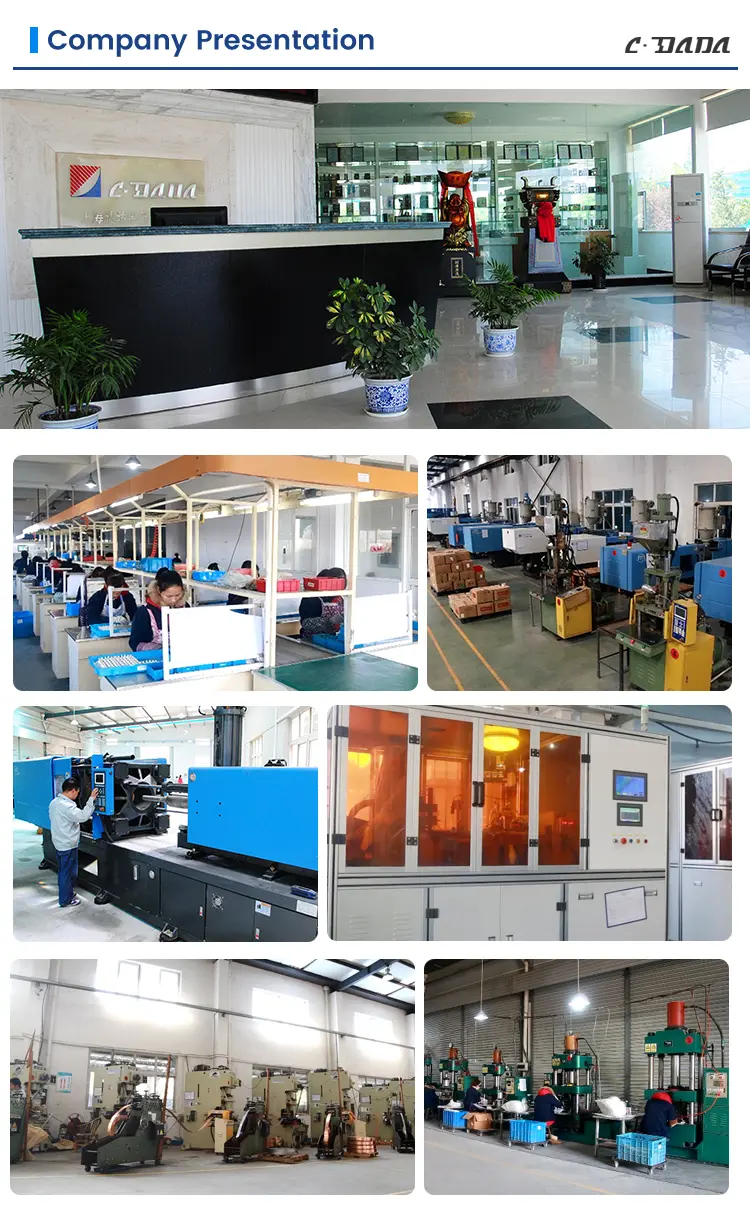

★ 当社は、設備、プロセス、人材、認証に投資することで技術的な専門知識を構築し続け、それが当社の製品に反映され、最終的には顧客満足度に反映されます。

代表的な用途

地方電化プロジェクト

屋外コンセントとEV充電ポイント（基本レイヤー）

ガレージ、地下室、作業場 (湿気の多い、寒い環境)

TT 接地システム (中立の完全性が低い場合)

バックアップ回路と非常用パネル

よくある質問

Q1: 電子 RCBO と電磁 RCBO の違いは何ですか?

A1:

Q2: この RCBO はサージ保護を提供しますか?

A2: いいえ。真の電磁 RCBO にはバリスタやサージ抑制が含まれておらず、これらには電子部品が必要です。サージ保護が必要な場合は、別の SPD (サージ保護デバイス) と組み合わせてください。

Q3: 個人の衝撃保護には 30mA で十分ですか?

A3: はい。 30mA は、住宅および商業回路における直接接触に対する人命保護のための IEC 標準しきい値です。

Q4：主な所得者保障として利用できますか？

A4: はい。6kA の遮断容量を備えた DABF-63 は、小型配電盤、特に TT システムの受電保護として機能します。

Q5: 電磁 RCBO に CDADA を選択する理由は何ですか?

A5: CDADA は以下を提供します:

● 本物の電磁設計 (隠された電子機器なし)

●真の0V動作能力

●電磁式では珍しい2モジュールのコンパクトサイズ

●安全確認のための独立した接触インジケーター

● グローバル認証 (CE/CB) と OEM 対応サポート
