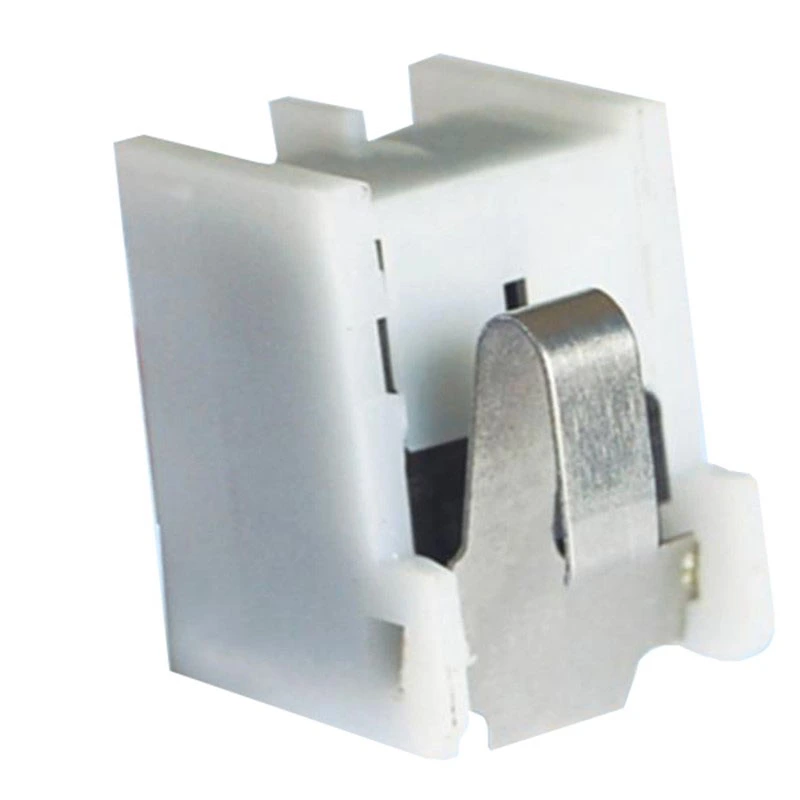

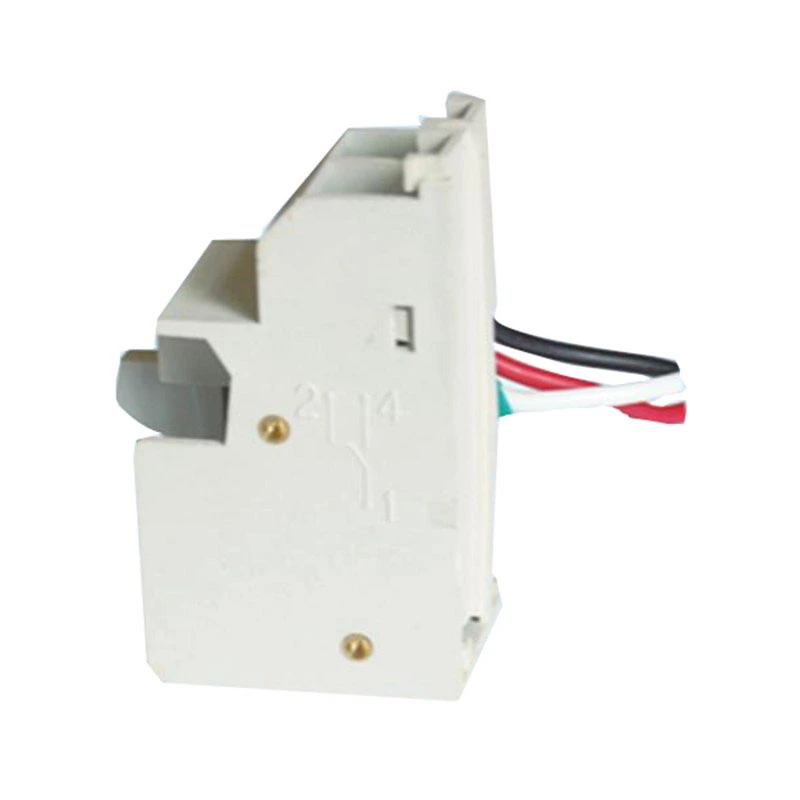

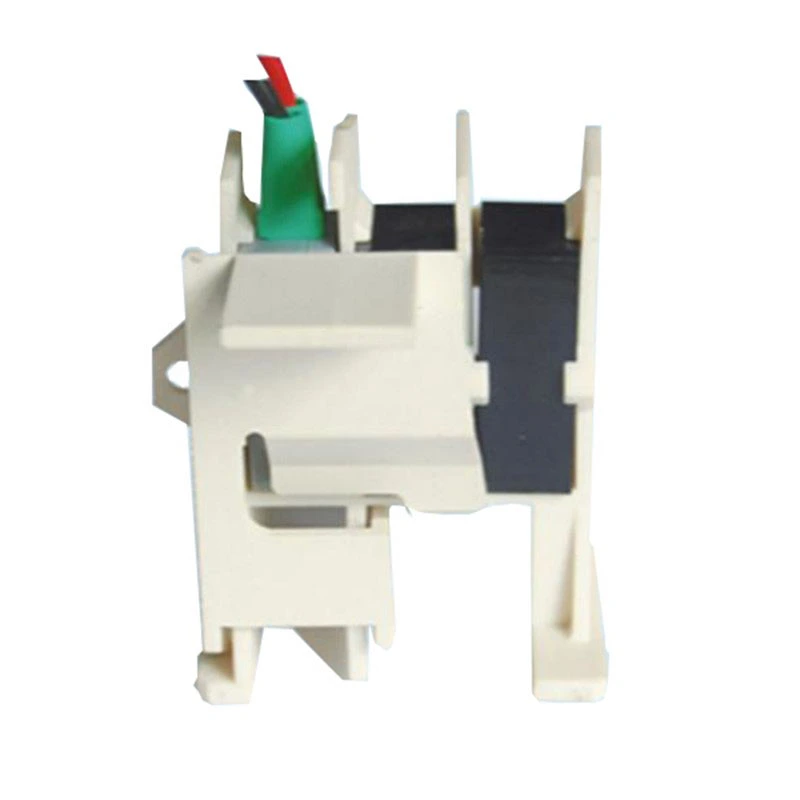

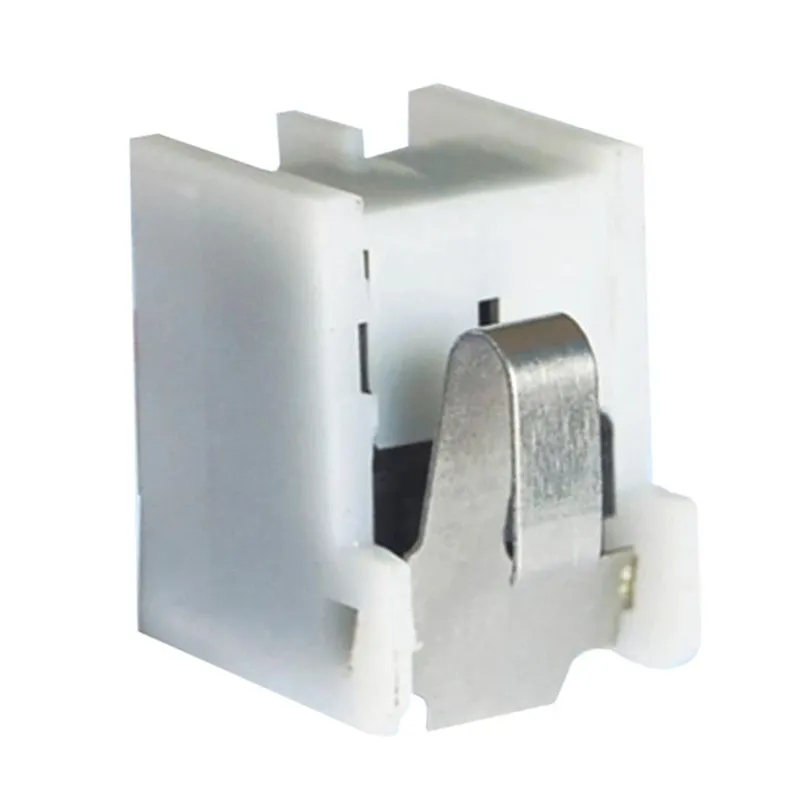

MCCB補助接点

CDADA は信頼できるサプライヤーであり、電気システムの安全性と効率を確保するには信頼性の高い補助接点が重要であることを理解しています。当社の CDADA MCCB 補助接点は、MCCB (モールド ケース回路ブレーカ) の開閉状態を正確に表示するため、産業用途と商業用途の両方に不可欠なものとなります。新しいシステムを設計する場合でも、既存のシステムをアップグレードする場合でも、当社の補助接点は必要な柔軟性と信頼性を提供します。

製品のハイライト

目的: MCCB の状態を監視および制御します。

構成: 1NO/1NC、2NO/2NC、および 4NO/4NC オプションで利用可能です。

互換性: CDADA MCCB とシームレスに動作するように設計されていますが、他の多くのブランドとも互換性があります。

取り付けが簡単：配線済みなので、素早く簡単にセットアップできます。

耐久性: 過酷な環境や頻繁な使用に耐えるように設計されています。

当社の推奨事項: ほとんどのアプリケーションでは、2NO/2NC 構成により、機能と費用対効果のバランスのとれたアプローチが提供されます。

技術仕様

インストールと使用ガイド

CDADA MCCB 補助接点の適切な動作と寿命を確保するには、次のガイドラインに従ってください。

★ 互換性の確認: 接点構成がアプリケーション要件と MCCB モデルに一致していることを確認します。

★取り付け：付属の配線図に従って接続します。

●Inm=63A～225Aの場合、補助接点は1セット（付属は2セット）ご使用ください。

●Inm=250A～1600Aの場合、補助接点を2セット（付属は4セット）ご使用ください。

★ テスト：完全に展開する前に、制御された条件下で補助接点をテストして、適切な機能を確認します。

メンテナンスのヒント: 接続に摩耗や腐食の兆候がないか定期的にチェックしてください。パフォーマンスに影響を与える可能性のあるほこりの蓄積を防ぐために、そのエリアを清潔に保ちます。

配線図の概要

配線図は MCCB 電流定格に応じて若干異なります。

★ Inm = 63A-225A の場合:

★閉位置：補助接点を1セット（2セット付属）使用します。

★開位置：補助接点も同様に1セット（2セット付属）使用します。

★ Inm = 250A-1600A の場合:

★閉位置：補助接点を2セット（4セット付属）使用します。

★開位置：補助接点も同様に2組（付属は4組）使用します。

★取り付け上の注意：正確な接続については、製品に付属の特定の配線図を必ず参照してください。

よくある質問

Q1: MCCB補助接点は何に使用されますか?

A1: 補助接点はMCCBの開閉状態を監視および表示するために使用され、遮断器の遠隔監視および制御を可能にします。

Q2: この補助接点はどの MCCB にも取り付けることができますか?

A2: 主に CDADA MCCB との互換性を考慮して設計されていますが、他のブランドにも適合する場合があります。仕様を確認し、不明な場合は技術チームにご相談ください。

Q3: NO 接点と NC 接点のどちらを選択すればよいですか?

A3: MCCB が閉じるとノーマル オープン (NO) 接点が閉じますが、ノーマル クローズ (NC) 接点は開きます。システムの信号伝達と制御のニーズに基づいて選択してください。

Q4: CDADA MCCB 補助接点を選択する理由は何ですか?

A4: CDADA では、次のことに重点を置いています。

●品質保証：各ユニットは厳格なテストを受けています。

● 統合の容易さ: 簡単な設置とさまざまな MCCB との互換性。

● カスタマーサポート: 経験豊富な技術チームに直接アクセスできます。

● 費用対効果: 高品質のコンポーネントを競争力のある価格で提供します。

CDADA からの最後のメモ

適切な補助接点を選択すると、電気システムの信頼性と機能が大幅に向上します。 CDADA を使用すると、専門家のサポートに支えられた高品質の製品に投資することになります。当社の信頼できるソリューションで、優れたシステム パフォーマンスと安全性を実現できるようお手伝いいたします。
